БАЗОВАЯ КОМПЛЕКТАЦИЯ КОМПРЕССОРНО-КОНДЕНСАТОРНОГО АГРЕГАТА

Компрессоры в составе ККБ (начиная с модели АКК-64-2) оснащены прибором контроля уровня масла. Нагреватель масла установлен в картер каждого компрессора. Компрессоры устанавливают на виброизоляторы и оснащают встроенной тепловой и токовой защитой обмоток электродвигателя от перегрузок.

Конденсатор – теплообменник, в котором происходит фазовый переход хладагента из парообразного в жидкое состояние с выделением теплоты в окружающую среду. Микроканальный теплообменник изготовлен из алюминия, который не только обеспечивает легкость изделия, но и предотвращает возникновение электрохимической коррозии этих теплообменников. Трубки, по которым движется поток хладагента, имеют плоскую форму, что позволяет располагать их более плотно. Это способствует уменьшению габаритов теплообменника, повышению эффективности теплоотдачи, снижению аэродинамического сопротивления и уровня шума.

Осевые вентиляторы обеспечивают циркуляцию воздуха через конденсатор и охлаждают поверхность теплообмена. Корпус и лопасти вентилятора изготовлены из оцинкованной стали и покрыты эмалью. Электродвигатели оснащены термозащитой.

Система управления и защиты:

Релейная схема управления обеспечивает высокую надежность и простоту работы АКК
Реле низкого давления (РНД) защищает компрессор, если давление при всасывании хладагента становится слишком низким
Реле высокого давления (РВД) служит для защиты компрессора, если давление при нагнетании становится слишком высоким
Реле контроля конденсации (РКК) служит для управления работой вентилятора
Реле чередования фаз служит для защиты компрессора от неправильного направления вращения

Запорная арматура служит для перекрытия магистрали:

Запорный шаровый вентиль (газовая линия)
Запорный шаровый вентиль (жидкостная линия)

ОПЦИИ КОМПРЕССОРНО-КОНДЕНСАТОРНОГО АГРЕГАТА

Монтажный комплект Danfoss для компрессорно-конденсаторного агрегата не входит в комплект поставки АКК. Его добавляют по требованию заказчика.

СОСТАВ:

Фильтр-осушитель, соленоидный клапан, смотровое стекло, терморасширительный вентиль (ТРВ).

Важно: АКК поставляют без медного трубопровода (фреоновой трассы), фитингов, трубной теплоизоляции, фреона и масла. Рекомендуемый объем ресивера и объем заправки указан в «Технические характеристики АКК».

Фреоновый ресивер компенсирует колебания массового расхода жидкости, которые вызваны реакцией ТРВ на перемены в тепловой нагрузке. Все ресиверы комплектуют обратным клапаном. Ресиверы объемом более 8 литров оснащаются предохранительным клапаном.

Маслоотделитель служит для отделения и возврата масла в компрессор.

Отделитель жидкости защищает компрессор от гидроудара.

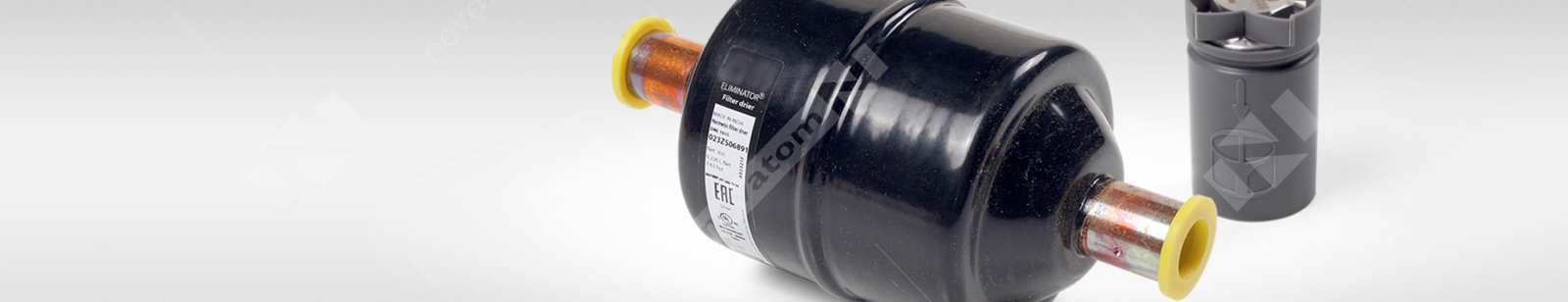

Фильтр-очиститель защищает компрессор от загрязнений внутри фреонового трубопровода. Они возникают во время монтажа при ненадлежащем хранении и транспортировке и могут попасть в компрессор при запуске установки.

Комплект манометров. Манометры устанавливают на стороне низкого и высокого давления. Они позволяют отслеживать давление в холодильном контуре без подключения сторонних манометрических приборов.

Регулятор производительности (механический) предназначен для приведения производительности компрессора в соответствие с фактической нагрузкой на испаритель.
