Общая информация о категории Радиальные вентиляторы

Радиальные вентиляторы служат для механического побуждения тяги в системах общеобменной приточной и вытяжной вентиляции, в системах кондиционирования по СП 60.13330.2016, в системах аварийной противодымной вентиляции, а также для работы в агрессивных и взрывоопасных средах.

Вентиляторы предназначены для эксплуатации в умеренном (У) или умеренно-холодном (УХЛ) климатах. Температура окружающей среды для умеренного климата ограничена в пределах от –45 °С до +40 °С, а для умеренно-холодного климата – в пределах от –60 °С до +40 °С.

Вентиляторы серий VR относят ко 2-й категории размещения по ГОСТ 15150, то есть эксплуатировать их следует под навесом. При наличии защиты двигателя от дождя и снега допустимо применение вентиляторов в умеренном климате по 1-й категории размещения, то есть под открытым небом.

Вентиляторы серий VKRS, VKRF относят к 1-й категории размещения по ГОСТ 15150.

В зависимости от величины полного давления, которое вентиляторы создают при перемещении воздуха, различают вентиляторы:

Низкого давления – до 1000 Па (VR-86-77, VKRS, VKRF)
Среднего давления – от 1000 Па до 3000 Па (VR-280-46)

В зависимости от конструкции корпуса и размещения рабочего колеса различают вентиляторы:

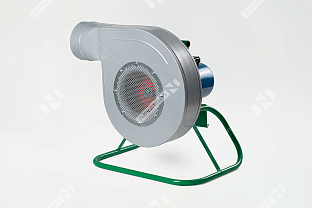

Радиальные в спиральном корпусе (VR-86-77, VR-280-46)
Крышные (VKRS, VKRF)

НЕВАТОМ изготавливает вентиляторы VR в конструктивном исполнении 1: рабочее колесо закреплено непосредственно на валу электродвигателя.

По направлению вращения рабочего колеса вентиляторы VR выпускают левого и правого исполнения. Направление вращения рабочего колеса вентиляторов определяют со стороны всасывающего патрубка. Если рабочее колесо вращается по часовой стрелке – вентилятор правого вращения, против часовой стрелки – левого.

По допустимому значению дисбаланса и уровню вибрации радиальные вентиляторы относят к категориям BV-2 и ВV-3. В связи с тем, что НЕВАТОМ применяет современные балансировочные станки, рабочие колеса вентиляторов обеспечивают динамическую балансировку по классу точности G 6,3 ГОСТ ИСО 1940-1-2007.

Вибрацию вентиляторов контролируют в процессе изготовления и при приемо-сдаточных испытаниях. В соответствии с требованиями ГОСТ 31350-2007 допустимые предельные значения вибрации:

При испытаниях в заводских условиях: 2,8 – 3,5 мм/с (BV-3) и 3,5 – 5,6 мм/с (BV-2)
При запуске в эксплуатацию на месте эксплуатации: 4,5 – 6,3 мм/с (BV-3) и 5,6 – 9 мм/с (BV-2)
В состоянии «Предупреждение»: 7,1 – 11,8 мм/с (BV-3) и 9 – 14 мм/с (BV-2)

Среднее квадратическое значение виброскорости от внешних источников в местах установки вентиляторов не должно превышать 2 мм/с.

В комплект поставки входит:

Вентилятор
Паспорт по ГОСТ 2.601

Гарантийный срок – 18 месяцев.

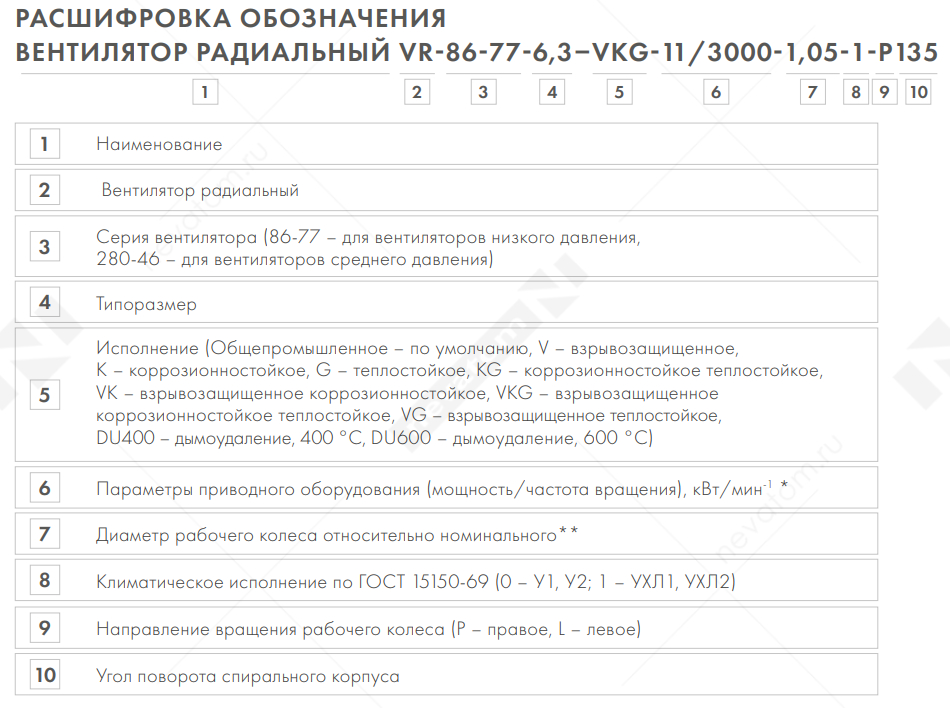

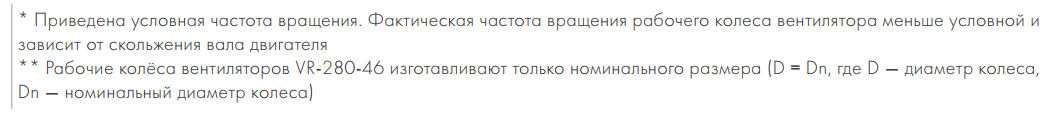

ИСПОЛНЕНИЯ РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ ПО НАЗНАЧЕНИЮ И МАТЕРИАЛАМ

В зависимости от состава перемещаемой среды и условий эксплуатации вентиляторы подразделяются на:

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

В каталоге аэродинамические характеристики вентиляторов приводятся в виде зависимости полного давления Рv от производительности Q при постоянной асинхронной частоте вращения электродвигателя n. Все характеристики приведены к нормальным атмосферным условиям:
ρ = 1,2 кг/м³ – плотность воздуха
t = 20 °С – температура воздуха на входе в вентилятор
В = 760 мм рт. ст. = 101,3 кПа – атмосферное давление
φ = 50 % – относительная влажность воздуха

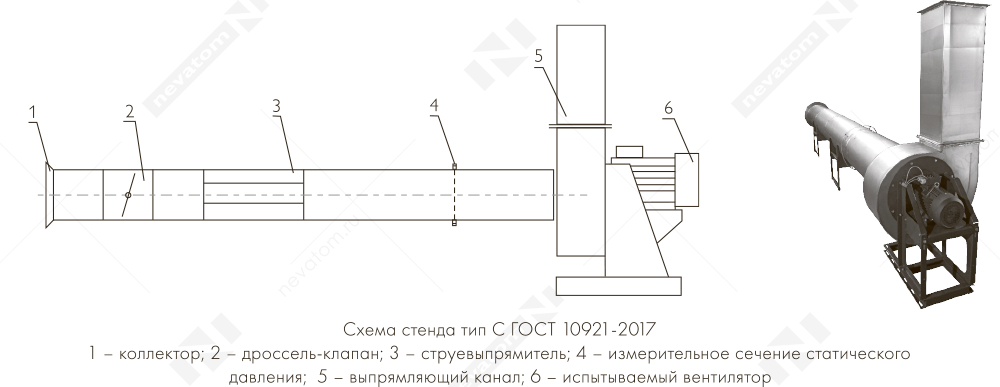

Аэродинамические характеристики получены при испытаниях вентиляторов VR на испытательном стенде типа С по ГОСТ 10921-2017, для вентиляторов VKRS и VKRF – на испытательном стенде типа A.

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ

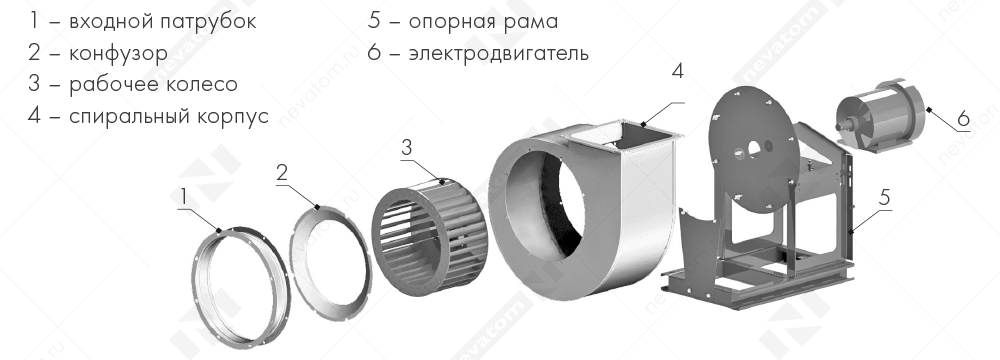

Радиальные вентиляторы серий VR-86-77, VR-280-46 состоят из следующих основных элементов:

2_С_ВР_86-77_VR-86-77_ВР 280-46_VR-280-46 (1).png

Спиральный корпус вентилятора выполнен из стали. Боковые стенки корпуса изготавливают на оборудовании с ЧПУ, что обеспечивает точность положения впускного отверстия и отверстий для сборки и монтажа.

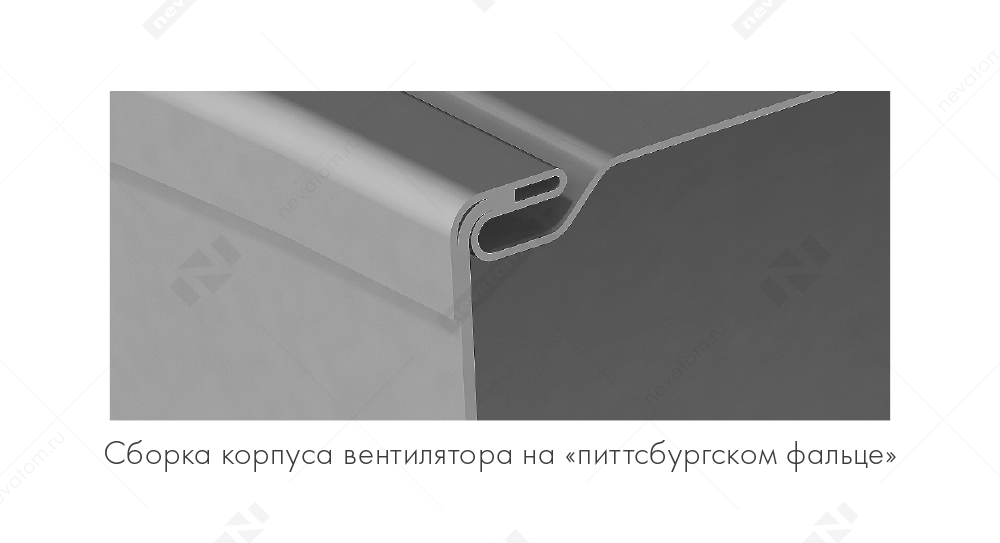

Боковые стенки и образующую корпуса соединяют с помощью «питтсбургского фальца». Он обеспечивает герметичные, прочные швы и дополнительную жесткость корпуса.

В вентиляторах серии VR-86-77 входной конфузор обеспечивает перекрытие с покрывным конусом рабочего колеса в осевом направлении и небольшой радиальный зазор. Входной конфузор и его взаимное положение с рабочим колесом существенно влияют на КПД вентиляторов VR-86-77 и создаваемый ими шум.

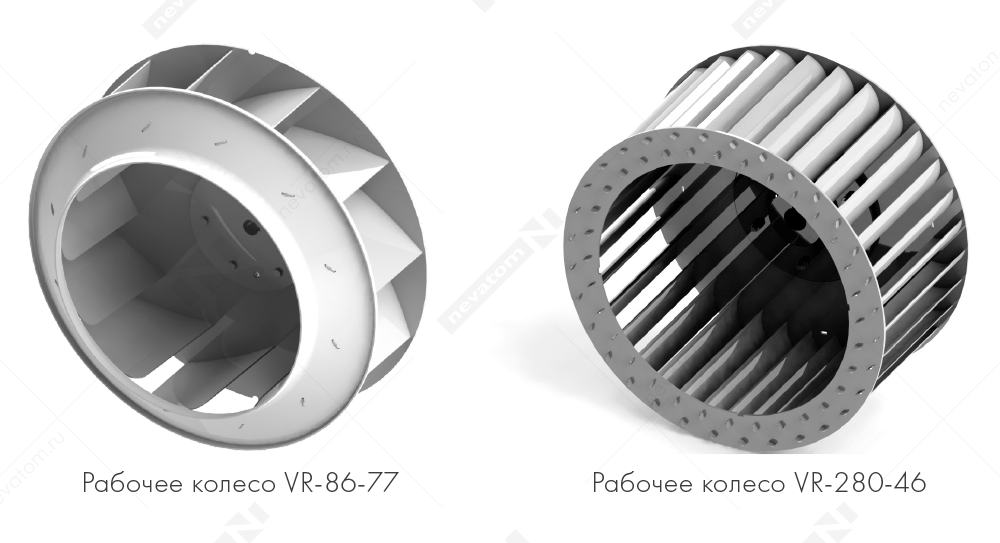

Рабочее колесо вентиляторов серии VR-86-77 имеет загнутые назад лопатки. Его собирают при помощи сварки на роботизированном сварочном комплексе. Материал колес – углеродистая или нержавеющая сталь с полимерным покрытием. Эти рабочие колеса характеризуются высоким КПД.

Рабочие колеса вентиляторов серии VR-280-46 имеют загнутые вперед лопатки. С типоразмера №2,0 по типоразмер №4,0 их изготавливают при помощи закатки установочных усов без применения сварки.

Материал колес

Оцинкованная, углеродистая или нержавеющая сталь в исполнении У
Углеродистая или нержавеющая сталь в исполнении S

В вентиляторах №5,0, №6,3 и №8,0 рабочее колесо изготавливают при помощи сварки на роботизированном сварочном комплексе. Материал колес — углеродистая или нержавеющая сталь с полимерным покрытием.

Опорная рама вентилятора с непосредственным приводом состоит из площадки под электродвигатель, которая закреплена между двумя вертикальными стойками, установленными на сварное основание. Рама имеет опорный диск для крепления к ней спирального корпуса.

В радиальных вентиляторах применяются трехфазные (380 В/50 Гц) асинхронные двигатели с короткозамкнутым ротором серии АИР и их аналоги.

Класс защиты электродвигателей IP54 по ГОСТ IEC 60034-1-2014 в пыле- и брызгозащищенном исполнении:

Класс изоляции – F
Климатическое исполнение – У или УХЛ, 1 или 2 категории размещения по ГОСТ 15150
Средняя наработка на отказ не менее 20 000 ч

При эксплуатации вентиляторов в помещении допускается их комплектование двигателями 3-й категории размещения.

По допустимому значению дисбаланса и уровню вибрации радиальные вентиляторы относятся к категории BV-2 и ВV-3. Применение современных балансировочных станков обеспечивает динамическую балансировку рабочих колес вентиляторов по классу точности G 6,3 по ГОСТ ИСО 1940-1-2007.

Вибрация вентиляторов контролируется в процессе изготовления и при приемо-сдаточных испытаниях. В соответствии с требованиями ГОСТ 31350-2007 допустимые предельные значения вибрации (не более):

При испытаниях в заводских условиях: 2,8 – 3,5 мм/с (BV-3) и 3,5 – 5,6 мм/с (BV-2)
При запуске в эксплуатацию на месте эксплуатации: 4,5 – 6,3 мм/с (BV-3) и 5,6 – 9 мм/с (BV-2)
В состоянии «Предупреждение» 7,1 – 11,8 мм/с (BV-3) и 9 – 14 мм/с (BV-2)

Среднее квадратическое значение виброскорости от внешних источников в местах установки вентиляторов не должно превышать 2 мм/с.

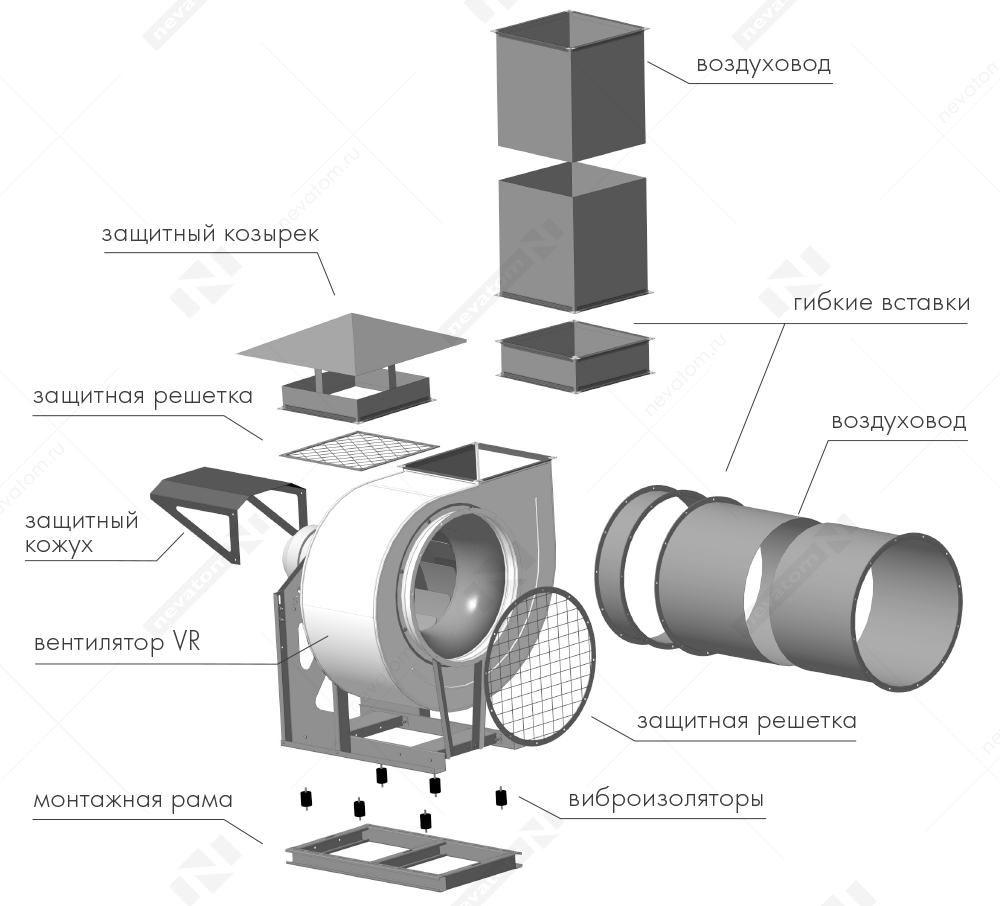

СХЕМА МОНТАЖА РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ

Монтаж радиальных вентиляторов рекомендуют выполнять с использованием дополнительных комплектующих. На схеме указаны дополнительные опции.

ГИБКИЕ ВСТАВКИ

Служат, чтобы снизить передачу механических вибраций от вентилятора к воздуховодам.

Для умеренного климата — два оцинкованных фланца, соединенных между собой гибким элементом
Для умеренно-холодного климата — два стальных фланца, соединенных между собой гибким элементом

Гибкая вставка подходит для сейсмостойкого исполнения вентиляторов НЕВАТОМ.

ЗАЩИТНАЯ РЕШЕТКА

Защитная решетка — это сетка, которая исключает доступ к внутренним элементам вентилятора и препятствует попаданию посторонних предметов.

Для умеренного климата — решетку делают из оцинкованного металла
Для умеренно-холодного климата — решетку делают из стали

Подходит для вентиляторов в сейсмостойком исполнении.

ЗАЩИТНЫЙ КОЗЫРЕК

Предназначен для защиты от атмосферных осадков при уличном размещении. Тип козырька определяют в зависимости от угла поворота вентилятора.

ВИБРОИЗОЛЯТОРЫ

Предназначены для работы в качестве основных упругих связей между колеблющимися и неподвижными частями.

МОНТАЖНАЯ РАМА

Предназначена для установки вентилятора в горизонтальном положении на ровное основание. Позволяет установить между рамой и вентилятором виброизоляторы. Раму соединяют с основанием и вентилятором болтовыми креплениями. Монтажную раму изготавливают из углеродистой стали сварочным соединением и покрывают полимерным покрытием.

ЗАЩИТНЫЙ КОЖУХ

Нужен для защиты электродвигателя от попадания атмосферных осадков. Его обязательно устанавливают для вентиляторов, работающих на открытом воздухе. Для вентиляторов в сейсмостойком исполнении применяют защитный кожух сейсмостойкого исполнения.

ОБЩИЕ РЕКОМЕНДАЦИИ ПО МОНТАЖУ ВЕНТИЛЯТОРОВ

Для нормальной работы вентиляторов при монтаже нужно соблюдать следующие указания и рекомендации:

При отсутствии воздуховода, присоединенного к всасывающему патрубку, входное отверстие должно быть закрыто защитной решеткой
Чтобы всасывающий и нагнетательный фланец не сломались, обязательно нужно соединять воздуховод и вентилятор посредством гибкой вставки
Чтобы стабилизировать воздушный поток, участок воздуховода, непосредственно примыкающий к вентилятору, нужно оставлять прямым на длине не менее 2 диаметров воздуховода. Прямой участок воздуховода позволяет снизить турбулентность и связанные с ней шум и вибрацию
Для вентиляторов с высокими скоростями вращения рабочего колеса рекомендуют применять резинометаллические виброизоляторы
На нагнетательной стороне вентилятора должны быть предусмотрены расширительные патрубки с углом не более 30°, а на всасывающей — не более 60°. Это правило является общим для всего вентиляционного контура системы. Резкое изменение сечения каналов, как правило, приводит к появлению эффекта «гула»

Возможно изготовление изделий с требуемыми характеристиками по индивидуальному заказу. Необходимо заполнить опросный лист для просчета комплектации.
