Смесительные узлы для вентиляции

Знаете, какая серия товаров Вам нужна? Вы можете продолжить подбор на её странице, кликнув на ссылке слевав фильтре.
Показаны 1 – 12 из 131 объекта, соответствующих запросу:
Сортировать по:
  • Смесительный узел SU NW 3 40-1,6-2-pr купить | НЕВАТОМ
  • Смесительный узел SU NW 3 40-1,6-3-pr купить | НЕВАТОМ
  • Смесительный узел SU NW 3 40-1,6-4-pr купить | НЕВАТОМ
  • Смесительный узел SU NW 3 40-1,6-pr купить | НЕВАТОМ

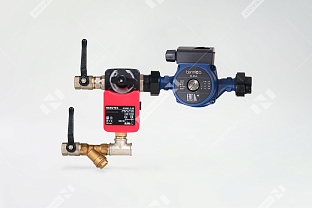

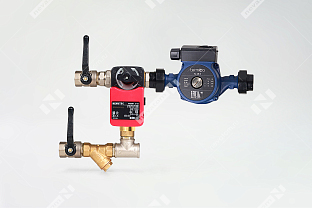

  • Смесительный узел SU NW 3 40-2,5 купить | НЕВАТОМ
    Арт. 00-00049554
    39 540
  • Смесительный узел SU NW 3 40-2,5-2 купить | НЕВАТОМ
  • Смесительный узел SU NW 3 40-2,5-2-pr купить | НЕВАТОМ
  • Смесительный узел SU NW 3 40-2,5-3 купить | НЕВАТОМ
  • Смесительный узел SU NW 3 40-2,5-3-pr купить | НЕВАТОМ
  • Смесительный узел SU NW 3 40-2,5-4 купить | НЕВАТОМ
  • Смесительный узел SU NW 3 40-2,5-4-pr купить | НЕВАТОМ
  • Смесительный узел SU NW 3 40-2,5-pr купить | НЕВАТОМ
Показывать объектов на странице
Страница

Общая информация о категории Смесительные узлы

Узлы регулирования автоматически управляют водяными теплообменниками.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

УЗЛЫ РЕГУЛИРОВАНИЯ_1.pngУЗЛЫ РЕГУЛИРОВАНИЯ_2.png
УЗЛЫ РЕГУЛИРОВАНИЯ_3.pngУЗЛЫ РЕГУЛИРОВАНИЯ_4.png
1. Шаровые краны служат для перекрытия рабочей среды в трубопроводах. Их устанавливают на подающей и обратной линиях
2. Сетчатый фильтр устанавливают на подающую линию для защиты теплообменника и элементов узла от попадания мелких примесей
3. Трехходовой клапан регулирует температуру в нагревателе (охладителе) путем смешивания подающего и обратного потоков тепло- и хладоносителя, подаваемых в теплообменник, при сохранении их постоянного расхода
4. Циркуляционный насос обеспечивает проток теплоносителя через все элементы узла и гарантирует защиту воздухонагревателя от замерзания за счет постоянной циркуляции теплоносителя через его трубки
5. Обратный клапан не допускает движения теплоносителя в обратную сторону
6. Манометры и термометры позволяют наблюдать за характеристиками в контуре узла регулирования
7. Вентиль байпаса обеспечивает минимальную циркуляцию в линии теплоснабжения

ОБЩИЕ ПРИНЦИПЫ КОМПОНОВКИ СМЕСИТЕЛЬНЫХ УЗЛОВ

Применяют прямой и обратный принципы сборки.
При прямой сборке насос и/или трехходовой клапан устанавливают на линии подачи в теплообменник.
При обратной сборке узла регулирования насос и/или трехходовой клапан устанавливают на выходе из теплообменника (максимальная температура теплоносителя не более 110 °С).
По умолчанию узлы регулирования нагревателя SUpvz3, SUnw3 собирают по обратному принципу сборки, а узлы регулирования охладителя SUow3 — по прямому принципу.

Прямой SUow3.pngОбратный SUpvz3.png
Обратный SUnw3.png

ВАРИАНТЫ ИСПОЛНЕНИЯ СМЕСИТЕЛЬНЫХ УЗЛОВ NEVATOM СЕРИИ SU3 *


SU3_варианты исполнения_по умолчанию.pngSU3_варианты исполнения_с гибкой подводкой.png
SU3_варианты исполнения_с термоманометрами.pngSU3_варианты исполнения_с термоманометрами и гибкой подводкой.png.png

ПОДБОР СМЕСИТЕЛЬНОГО УЗЛА

Чтобы подобрать узел для теплообменника, нужно выбрать регулирующий клапан по его основной характеристике и циркуляционный насос по производительности и напору.

Если мощность воздухонагревателя неизвестна, то ее можно рассчитать по формуле:

Рассчитываем расход теплоносителя в теплообменнике по формуле:

При подборе нужно учитывать, что переразмеренный регулирующий клапан с завышенным Kvs вместо выхода на устойчивое положение будет открываться и закрываться, проходя рабочую точку. Это снизит точность регулирования и увеличит износ привода и движущихся частей клапана. При заниженном размере клапана в момент максимальной нагрузки параметры воздуха не будут соответствовать расчетным.

УСТАНОВКА И НАЛАДКА СМЕСИТЕЛЬНЫХ УЗЛОВ

  • Все работы по монтажу, пусконаладке и вводу в эксплуатацию должны выполнять только аттестованные специалисты в соответствии с утвержденным проектом
  • Установка узла возможна внутри помещения с температурой воздуха не ниже 0 °С и не выше 40 °С
  • Необходимо самостоятельно выполнить теплоизоляцию узла регулирования охладителя, т.к. конденсирующаяся на холодных поверхностях влага может вывести из строя электрические компоненты узлов, находящиеся под напряжением
  • Необходимо установить воздухоотводчики
  • Необходимо предусмотреть достаточное пространство для обслуживания регулирующего клапана и электропривода, отстойника фильтра и шаровых кранов
  • Если узел присоединяют к теплообменнику при помощи гибких подводок, то смесительный узел закрепляют за трубы хомутами к стене или жесткой конструкции
  • Фильтр устанавливают отстойником вниз. Электропривод устанавливают на смонтированный узел. Он не должен быть направлен вниз
  • Необходимо исключить возможность передачи механических нагрузок от трубопроводов системы

ЭКСПЛУАТАЦИЯ СМЕСИТЕЛЬНЫХ УЗЛОВ

Необходимо выполнять осмотр узла регулирования не реже двух раз в год: в начале и в конце сезона. Периодически нужно очищать отстойник фильтра. Частоту чистки определяют условия эксплуатации. При чистке фильтра шаровые краны закрывают.

Расшифровка 10.png

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СМЕСИТЕЛЬНЫХ УЗЛОВ

  • Максимальная температура теплоносителя 110 °С. По запросу может быть выполнен расчет на температуру теплоносителя до 150 °С
  • Температура воды в охладителе не должна быть ниже +2 °С, а при использовании водогликолевого раствора температура холодоносителя не должна быть ниже –9 °С
  • Рабочее давление находится в пределах 0...10 Бар
  • Регулируемая среда — вода, подготовленная для систем теплоснабжения, и водогликолевые растворы. Содержание гликоля в растворах для узлов регулирования не должно превышать 50%
  • Условный проход составляет 15...50 мм
  • Пропускная способность смесительных узлов в сборе: Kvs = 1,6...40 м³/ч

СОСТАВ УЗЛА РЕГУЛИРОВАНИЯ

РЕГУЛИРУЮЩИЙ КЛАПАН

Трехходовые поворотные клапаны предназначены для регулирования температуры теплоносителя в системах отопления, вентиляции и кондиционирования.

РЕГУЛИРУЮЩИЙ КЛАПАН NENUTEC
  • Клапан имеет резьбовое соединение и может быть использован в качестве смесительного или разделительного устройства
  • Корпус и золотник клапана изготовлены из латуни, а шток и втулка — из PPS-композита
  • Максимальное рабочее давление: 0,8 МПа
  • Максимальный перепад давления на клапане: 0,35 Па
  • Температура теплоносителя: от –5 до +120 °С

pr РЕГУЛИРУЮЩИЙ КЛАПАН РИДАН
  • Клапаны HRB-3R имеют резьбовое соединение и могут быть использованы в качестве смесительного или разделительного устройства
  • Монтаж возможен в любом положении
  • Корпус и регулирующая заслонка клапанов HRB-3R изготовлены из латуни
  • Максимальное рабочее давление: 1 МПа — для клапанов HRB-3R
  • Максимальный перепад давления на клапане: 0,1 МПа — для HRB-3R

ПРИВОД ДЛЯ ТРЕХХОДОВОГО КЛАПАНА

Привод предназначен для управления регулирующим поворотным клапаном.

NENUTEC NABM 1,2–05 LN
  • Управляющий сигнал: 0...10 V
  • Напряжение: 24 В
  • Мощность: 5 VA
  • Создаваемое усилие: 5 Нм
  • Степень защиты: IP 54

pr РИДАН СЕРИИ AMB162R
  • AMB162R — для клапанов с резьбовым соединением (HRB-3R)
  • Управляющий сигнал: аналоговый (0(2)-10 В)
  • Напряжение: 24 В (переменный/постоянный ток)
  • Мощность: 2.5VA – AMB162R
  • Время поворота на 90°: 60 с
  • Степень защиты: IP42

ЦИРКУЛЯЦИОННЫЕ НАСОСЫ **

Перекачиваемая жидкость должна быть чистой, без твердых включений и минеральных масел, не вязкой и химически нейтральной. Не допускается работа насоса без воды.

Предназначены для принудительного движения теплоносителя через узел регулирования и нагреватель. Основной задачей является защита теплообменника от замерзания.

ЦИРКУЛЯЦИОННЫЕ НАСОСЫ СТАНДАРТ
  • Обеспечивают циркуляцию горячей воды в отопительных системах индивидуального типа
  • Данный насос не предназначен для перекачивания вязких или агрессивных жидкостей, антифриза, кислот, щелочей и др.
  • Категорически запрещается использовать насос для питьевой воды или пищевых жидкостей
  • Во избежание вибраций трубопровода при перекачивании воды с температурой +110 °С сохраняйте динамическое давление после насоса на отметке не менее 9 м водяного столба (0,9 атм)

ЦИРКУЛЯЦИОННЫЕ НАСОСЫ pr ПРЕМИУМ
  • Выполняют функцию принудительной циркуляции воды для систем отопления и кондиционирования
  • Максимальное объемное содержание гликоля в смеси не должно превышать 50%
  • Допустимый диапазон температуры воды: от +2 °С до +110 °С
  • Подшипники двигателя смазываются перекачиваемой жидкостью. Двухполюсной асинхронный электродвигатель насоса имеет встроенную защиту от перегрузки
  • Три скорости вращения двигателя

* Показан пример для узлов регулирования нагревателей
** Перекачиваемая жидкость должна быть чистой, без твердых включений и минеральных масел, не вязкой и химически нейтральной. Не допускается работа насоса без воды
