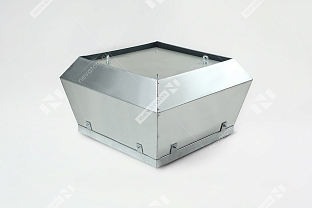

Крышные радиальные вентиляторы (VKR) используют для перемещения воздуха в системах вытяжной вентиляции по СП 60.13330.2020 в зависимости от исполнения и условий эксплуатации.
Их выпускают по ТУ 28.25.20-018-58769768-2021.
Вентиляторы устанавливают на кровлях зданий по 1-й категории размещения в условиях умеренного (У) или умеренно–холодного климата (УХЛ) по ГОСТ 15150 в зависимости от климатического исполнения. По величине полного давления крышные вентиляторы относят к низкому давлению (до 1000 Па).
Вентилятор VKR экономит полезную площадь, а также имеет высокую производительность. Его можно использовать как с системой воздуховодов, так и без нее. Для вентиляторов VKR характерен легкий надежный корпус и низкий уровень шума. Гарантийный срок на оборудование – 18 месяцев.
В зависимости от состава перемещаемой среды и условий эксплуатации вентиляторы подразделяют на:
Обычные или общепромышленные
Коррозионностойкие
Теплостойкие для газов с температурой до 191 °С
Вентиляторы дымоудаления для систем аварийной противодымной вентиляции
Сейсмостойкие
Крышные радиальные вентиляторы осуществляют выброс воздуха вверх (VKRF) или в стороны (VKRS). Электродвигатели вентиляторов VKRF и VKRS защищены от попадания дождя и снега защитным кожухом.
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ КРЫШНЫХ РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ

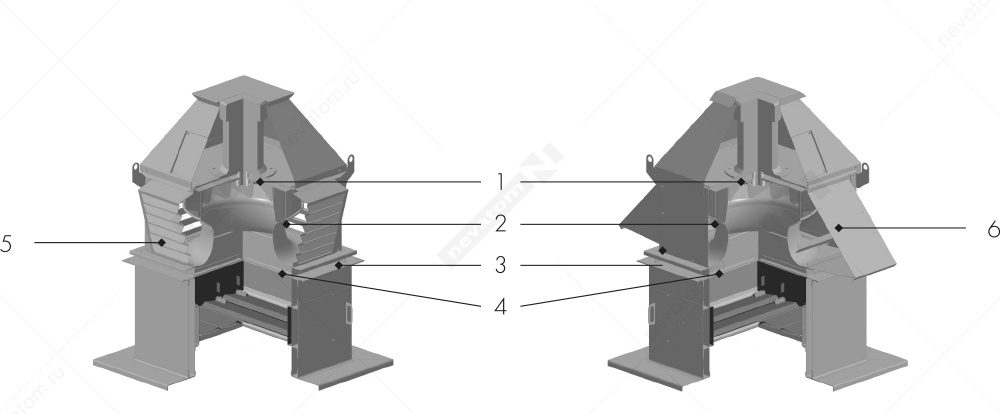

Радиальные вентиляторы состоят из следующих компонентов:
1 – электродвигатель, 2 – рабочее колесо, 3 – корпус, 4 – конфузор, 5 – решетки (VKRS) или 6 – карманы (VKRF)

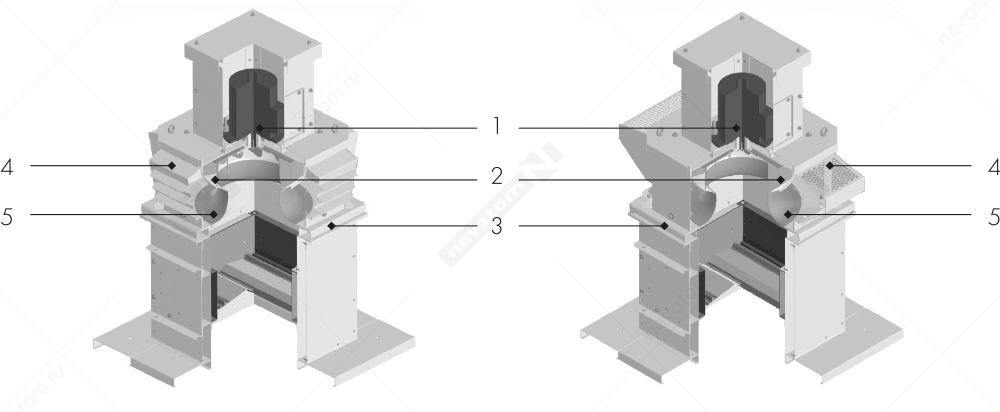

КРЫШНЫЕ РАДИАЛЬНЫЕ ВЕНТИЛЯТОРЫ СЕРИИ VKRS И VKRF В СЕЙСМОСТОЙКОМ ИСПОЛНЕНИИ
Радиальные вентиляторы состоят из следующих компонентов: 1 – электродвигатель, 2 – рабочее колесо, 3 – корпус, 4 – решетки (VKRS) или карманы (VKRF), 5 – конфузор

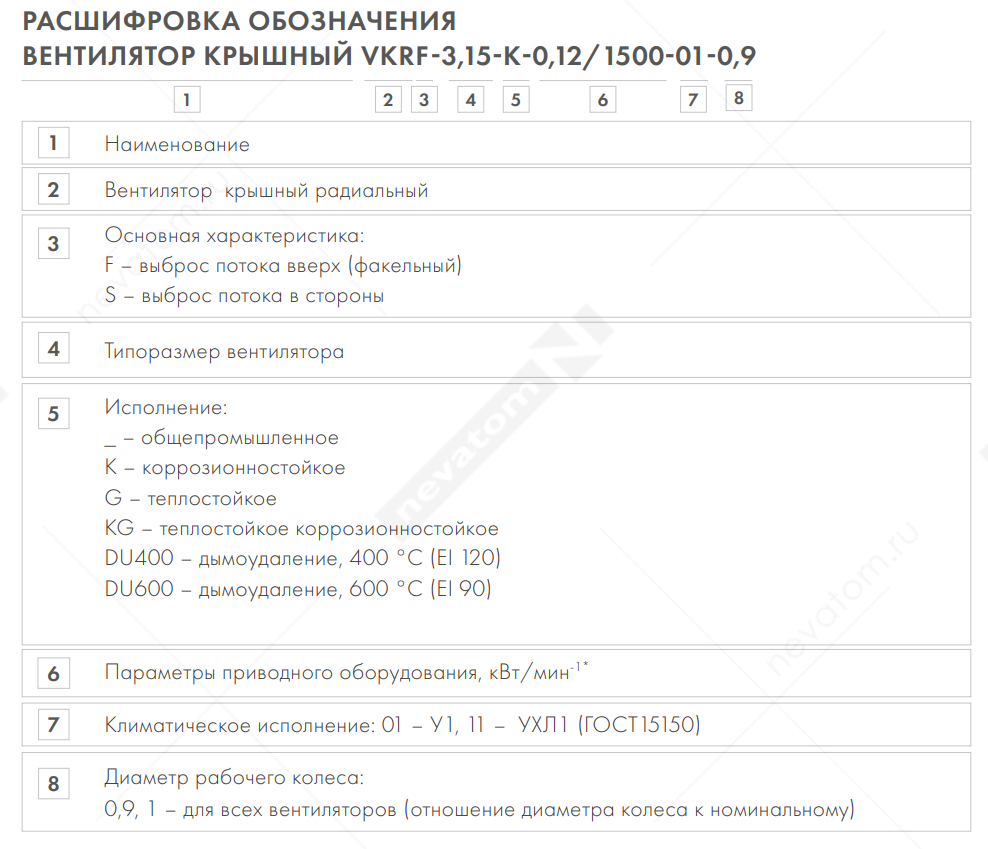

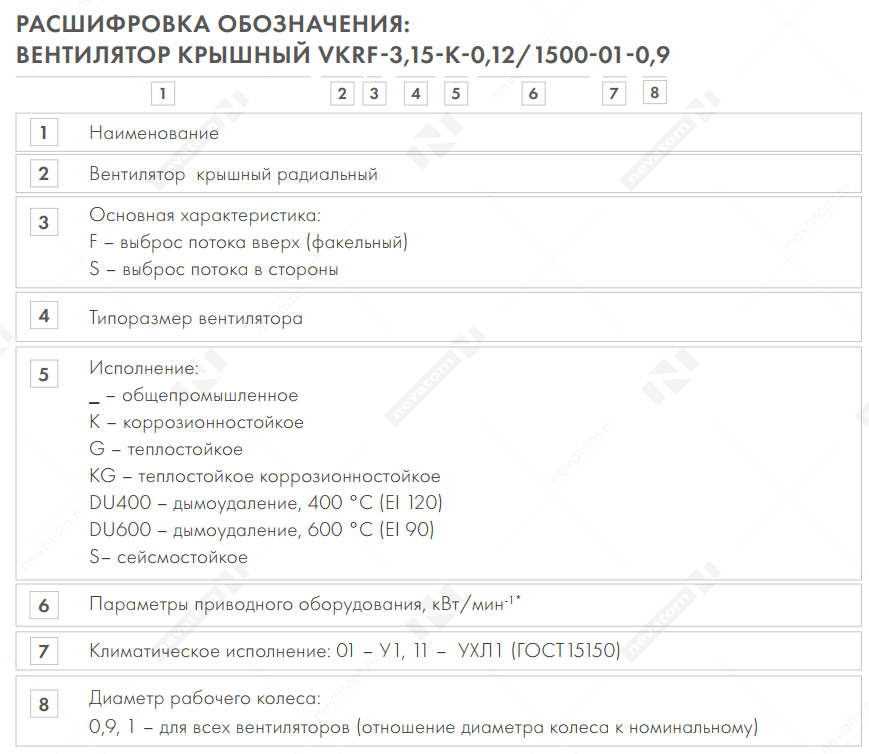

ОБОЗНАЧЕНИЕ КРЫШНЫХ РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ
КОМПЛЕКТНОСТЬ ПОСТАВКИ
По умолчанию в комплект вентилятора входит:
Вентилятор
Паспорт по ГОСТ 2.601
По желанию заказчика вентилятор может дополнительно комплектоваться следующими опциями:
Монтажный стакан
Воздушный клапан
Щит управления
Поддон
РЕКОМЕНДАЦИИ ПО МОНТАЖУ
При монтаже крышных радиальных вентиляторов на месте эксплуатации для их нормальной работы необходимо учитывать следующие рекомендации:

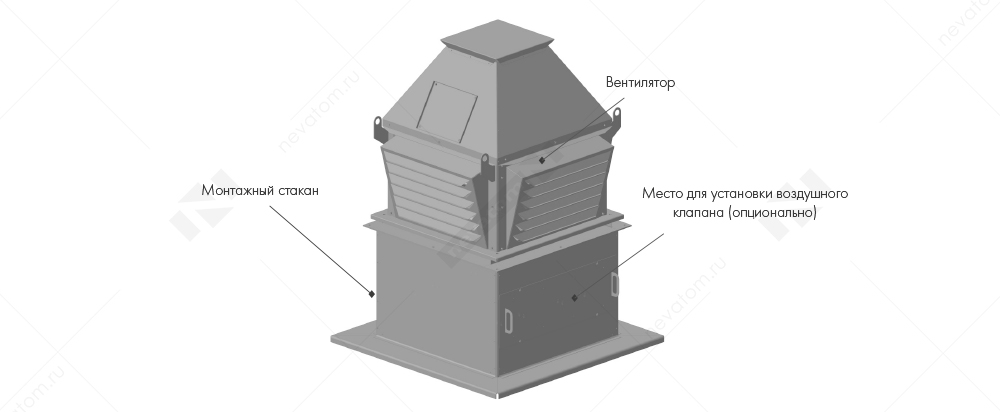

Крышные радиальные вентиляторы рекомендуют устанавливать на монтажные стаканы для исключения протечек
Минимальная рекомендуемая высота между нижними отметками вентилятора и кровли должна составлять 400 мм
При монтаже следует учитывать возможное попадание влаги в виде атмосферных осадков, конденсата, а также предусмотреть установку поддона
Для исключения обратного течения наружного воздуха и улучшения теплоизоляции помещения рекомендуют использовать монтажные стаканы с воздушными клапанами
Рабочие колеса имеют загнутые назад лопатки. Их собирают методом сварки на роботизированном сварочном комплексе. Материал колес – углеродистая сталь с полимерным покрытием (для некоторых исполнений – нержавеющая сталь) Возможно изготовление изделий с требуемыми характеристиками по индивидуальному заказу. Для просчета нужной комплектации заполните форму заявки на расчет нестандартного оборудования.
