Общая информация о группе товаров Приточно-вытяжные установки

Приточно-вытяжные установки производства компании НЕВАТОМ используют в системах вентиляции и кондиционирования воздуха. Они нужны, чтобы создавать и поддерживать нужный микроклимат в помещениях.

Комбинация отдельных функциональных секций позволяет сформировать вентиляционную установку под конкретные требования заказчиков, учитывая все особенности проекта.

Наше оборудование подходит для работы в промышленных, административных, общественных и жилых зданиях, а также для использования в «чистых помещениях», например, в больницах.

Гарантийный срок на оборудование — 18 месяцев.

НЕВАТОМ ИЗГОТАВЛИВАЕТ ТРИ ТИПА ВЕНТИЛЯЦИОННЫХ УСТАНОВОК

Каркасно-панельные ПВУ SALAIR

Корпус каждой секции установок представляет собой каркас из алюминиевого профиля серии А25 и А45 с закрепленными на нем теплозвукоизолирующими трехслойными панелями.

Толщина панелей и все внутренние компоненты — фильтр, вентилятор, воздухонагреватель, воздухоохладитель, теплоутилизатор, шумоглушитель и другие — могут быть подобраны в соответствии с требованиями заказчика.

Бескаркасные ПВУ ALATAU

Корпус установок — это бескаркасная конструкция с толщиной панелей 50 мм. Панели присоединяют таким образом, чтобы вся внутренняя поверхность установки была совершенно гладкой.

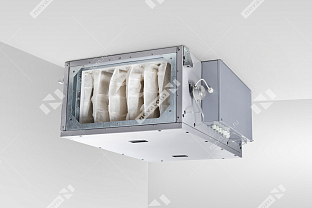

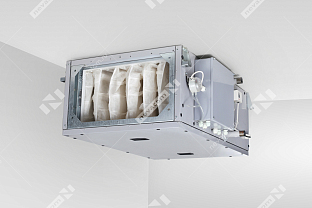

Компактные ПВУ NEIVA

Корпус установок — это бескаркасная панельная конструкция. Толщина панелей от 25 мм (серия UC/UCP) до 50 мм. Чтобы обеспечить минимальные габариты, все внутренние компоненты устанавливают внутри одного корпуса. По исполнению Neiva бывает подвесной и напольной.

ПОДБОР И РАСЧЕТ

Установки НЕВАТОМ разрабатывают с помощью сертифицированной Eurovent* программы проектирования оборудования для вентиляции и кондиционирования — AirCalc++.

ПРЕИМУЩЕСТВА ПРИМЕНЕНИЯ ПРОГРАММЫ AIRCALC++

  • Точный расчет функциональных блоков с подробными характеристиками

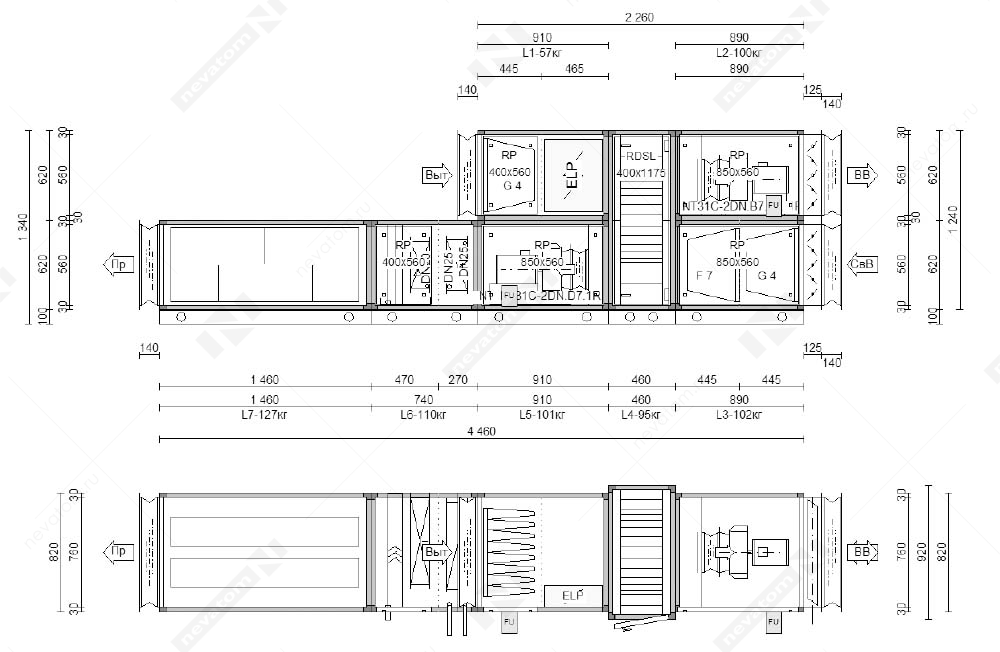

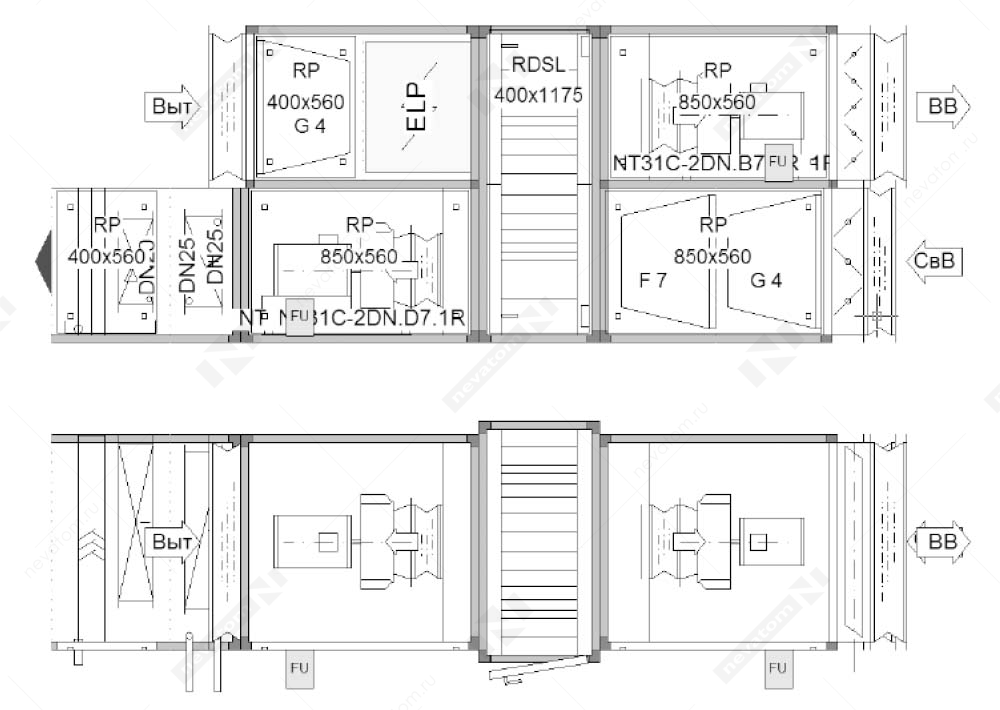

  • Чертежи установок в разных проекциях с возможностью конвертирования в AutoCAD
  • Сохранение результатов расчетов и чертежей в архиве
  • Простой способ передачи результатов расчетов и чертежей через интернет
  • Расчет и построение шумовых характеристик вентиляторов
  • Построение процессов в h-x диаграмме Молье
  • Соответствие установок стандартам Eurovent (европейская ассоциация производителей индустрии отопления, вентиляции, кондиционирования и холодильного оборудования HVAC&R)

УСТАНОВКИ ПОДБИРАЮТ В СООТВЕТСТВИИ СО СЛЕДУЮЩИМИ ИСХОДНЫМИ ДАННЫМИ

  • Производительность установки по воздуху, м3/ч
  • Остаточное давление на выходе и/или входе установки из установки (сопротивление сети, на которую будет работать приточная и/или вытяжная часть), Па
  • Температура теплоносителя и/или холодоносителя, °С
  • Расчетные параметры наружного воздуха в холодный и теплый периоды
  • Требования к приточному воздуху по температуре °С и относительной влажности, %
  • Схема подогрева приточного воздуха (с теплоутилизацией или без нее)
  • Расчетные значения температуры приточного воздуха °С на разных этапах его нагревания (при необходимости)
  • Требования к шумовым характеристикам
  • Другие параметры, необходимые для расчета в соответствии с принятой схемой воздухообмена в обслуживаемых помещениях

Результаты расчета можно сохранить в виде PDF-отчета. Программа позволяет экспортировать 2D-чертежи приточно-вытяжной установки в форматах DWG и WMF, чтобы их можно было использовать в проекте.

ОТЧЕТ СОДЕРЖИТ ПОДРОБНУЮ ИНФОРМАЦИЮ О СЕКЦИЯХ УСТАНОВКИ

  • Габаритные размеры
  • Массу
  • Аэродинамические характеристики
  • Теплотехнические характеристики
  • Гидравлические характеристики
  • Акустические характеристики
Когда пользователь заканчивает проектирование, программа завершает расчет и формирует цену установки.

КЛАССИФИКАЦИЯ КОНСТРУКЦИЙ СОГЛАСНО ТРЕБОВАНИЯМ СТАНДАРТОВ EUROVENT

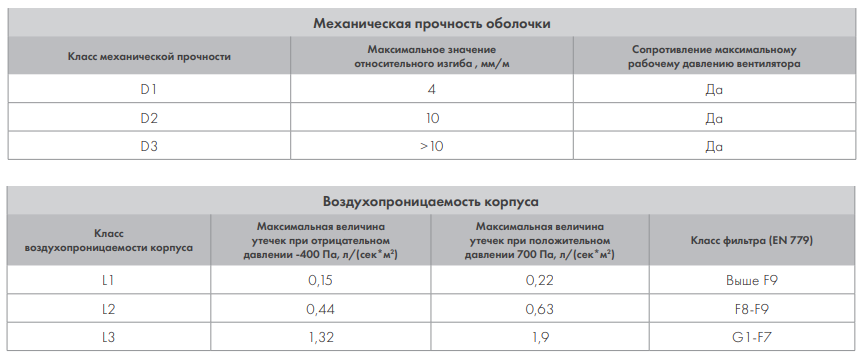

1. Требования стандарта EN 1886 (механические свойства)

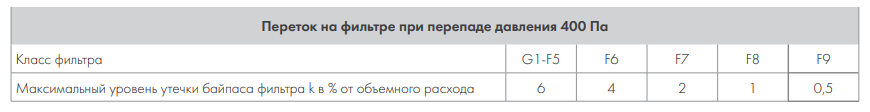

Проверку воздухопроницаемости выполняют в зависимости от конструкции и номинальных режимов работы установки. Допустимую величину утечки воздуха определяют по отношению к классу фильтра, применяемого в установке:

Утечки воздуха в обход фильтра добавляют к общему количеству неотфильтрованного воздуха. Это снижает эффективности фильтра, так как байпасный воздух не фильтруют.

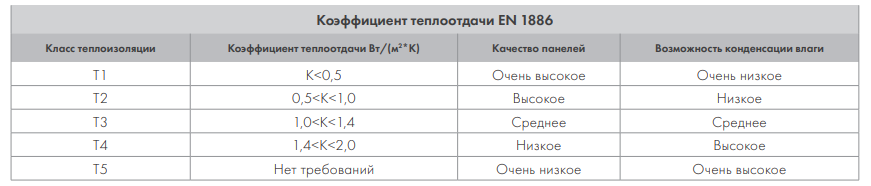

Для экономии энергии количество тепла, передаваемого через корпус, должно быть минимально. Термическое сопротивление корпуса важно не только с точки зрения потерь тепла, но и конденсации влаги, которая выпадает на корпусе установки.

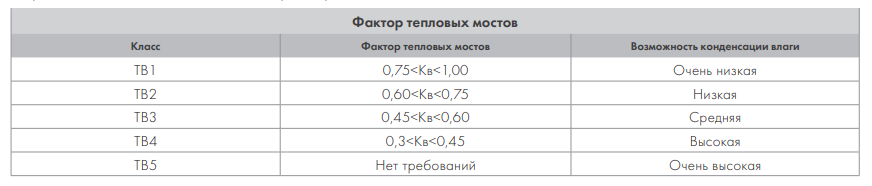

Температура на поверхности корпуса распределяется неравномерно: на участках послабления она может упасть ниже температуры точки росы, что приведет к выпадению конденсата. Для оценки вводят фактор тепловых мостов.

2. Требования стандарта EN 13053 (энергетическая эффективность)

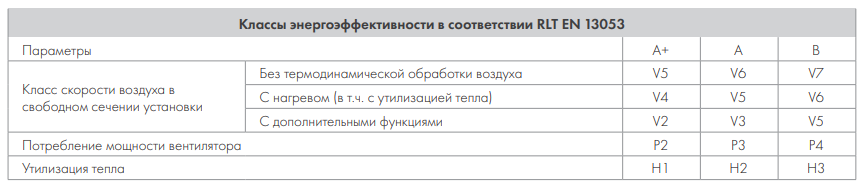

Энергетическую эффективность климатической установки обозначают метками «А+», «А», «В» и определяют по трем основным параметрам:

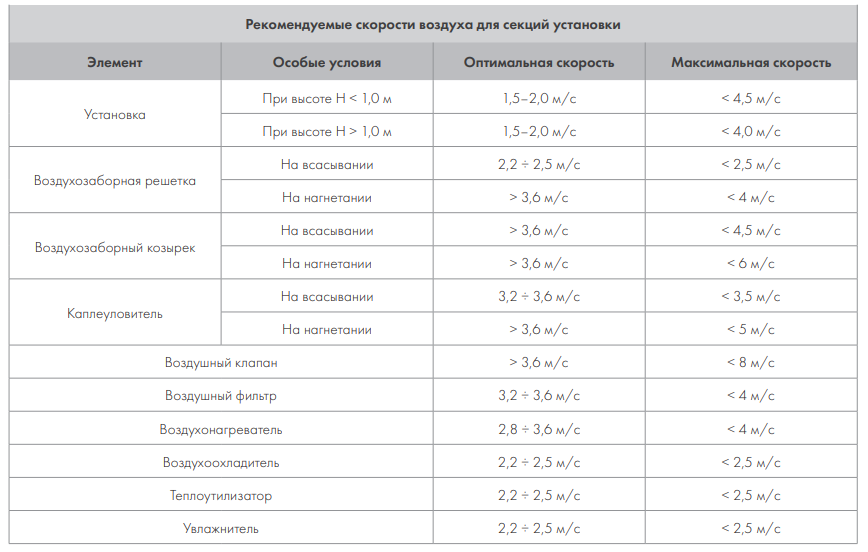

  • Классу скорости воздуха в поперечном сечении установки
  • Классу энергопотребления вентилятора
  • Классу эффективности теплоутилизатора
Это соответствует нормам DIN EN 13053, разработанным RLТ (немецкой ассоциацией производителей вентиляционного оборудования).

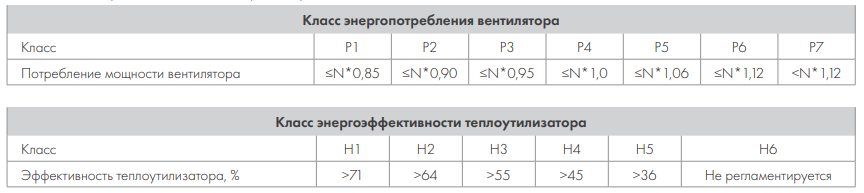

Для установок с теплоутилизатором стандарт рекомендует определять класс энергоэффективности процесса утилизации — от Н1 до Н6. В расчет принимают коэффициент утилизации тепла для сухого воздуха и аэродинамическое сопротивление теплоутилизатора.

При разработке климатических установок в НЕВАТОМ определяют класс энергоэффективности вентилятора – так называемый SFP (Specific Fan Power). Он соответствует стандарту DIN EN 13779.

Класс энергопотребления вентилятора определяют по производительности подачи и напора в зависимости от потребляемой электроэнергии.

Компания НЕВАТОМ использует программу по подбору климатических установок. Через нее производят все расчеты и определяют классы энергоэффективности. Вместе с основными техническими характеристиками программа предоставляет достоверную информацию о том, к какому классу энергоэффективности относится подобранная установка.
