Клапаны противопожарные нормально открытые, KPNO

от ₽ 5 914

К товарам

Описание

Противопожарный клапан — автоматически и дистанционно управляемый клапан, предназначенный для перекрытия вентиляционных каналов или проемов в ограждающих конструкциях зданий, имеющий предельные состояния по огнестойкости, характеризуемые потерей плотности и потерей теплоизолирующей способности.

КЛАПАНЫ ПРОТИВОПОЖАРНЫЕ С ПРЕДЕЛОМ ОГНЕСТОЙКОСТИ EI 60

ПРЯМОУГОЛЬНЫЕ

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

Клапан огнезадерживающий предназначен для блокирования распространения пожара (огня и продуктов горения) по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования при пожаре в зданиях и сооружениях различного назначения. Клапан устанавливается в проемах или местах прохода указанных систем через противопожарные преграды с нормируемым пределом огнестойкости (междуэтажные перекрытия, стены и перегородки).

Клапан изготавливается с нормально открытой заслонкой и представляет собой агрегат, встраиваемый непосредственно в воздуховод (канал).

Область применения клапана - вентиляционные системы зданий и сооружений различного назначения.

Клапан не подлежит установке:

в воздуховодах и каналах помещений категорий А и Б пожаровзрывобезопасности
воздуховодах местных отсосов взрывоопасных смесей
воздуховодах, для которых не предусмотрены регламентные работы по периодической очистке, предотвращающей образование отложений

Клапаны соответствуют требованиям Технического регламента о требованиях пожарной безопасности (Федеральный закон от 22.07.2008 №123-Ф3) и Технического регламента Евразийского экономического союза "О требованиях к средствам обеспечения пожарной безопасности и пожаротушения (ТР ЕАЭС 043/2017)" .

По умолчанию клапан изготавливается в климатическом исполнении У с категорией размещения 4 по ГОСТ 15150-69.

Характеристики внешней среды при эксплуатации и хранении клапана:

окружающая среда не должна содержать взрывчатых веществ, взрывоопасной пыли, липких и волокнистых материалов, агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию
значение относительной влажности воздуха – не более 80 %
запыленность - не более 100 мг/м³

Для клапанов используются:

Электромагнитный привод
Электромеханический привод с возвратной пружиной

Клапаны противопожарные нормально открытые KPNO однолопаточные канальные прямоугольного сечения с приводом MN:

УСТРОЙСТВО КЛАПАНА

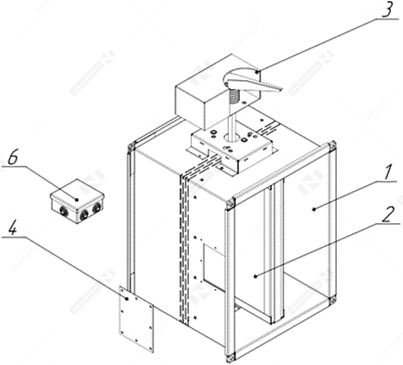

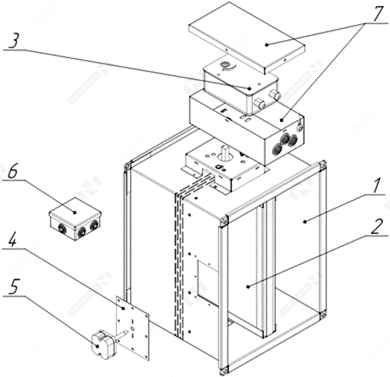

Клапан огнезадерживающий состоит из корпуса – 1, заслонки – 2, механизма привода заслонки – 3, смотрового лючка – 4, термодатчика – 5, клеммной коробки – 6, защитного кожуха привода – 7 (исполнение 12, 14). Корпус является несущей конструкцией клапана, выполнен из оцинкованной стали.

Максимальный и минимальный размеры клапана:

по стороне A - 150...1500 мм
по стороне B - 150...1000 мм

Гидравлический диаметр не должен превышать 1000 мм.

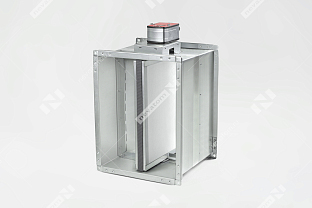

Клапаны противопожарные нормально открытые KPNO однолопаточные канальные прямоугольного сечения с приводом EM:

УСТРОЙСТВО КЛАПАНА


Клапан огнезадерживающий состоит из корпуса – 1, заслонки – 2, механизма привода заслонки – 3, смотровой лючок – 4, клеммная коробка – 6. Корпус является несущей конструкцией клапана, выполнен из оцинкованной стали.

Максимальный и минимальный размеры клапана:

по стороне A - 150...1500 мм
по стороне B - 150...1000 мм

Гидравлический диаметр не должен превышать 1000 мм.

КРУГЛЫЕ

Клапан противопожарный нормально открытый предназначен для блокирования распространения пожара (огня и продуктов горения) по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования в зданиях и сооружениях различного назначения. Клапан устанавливается в проемах или местах прохода указанных систем через противопожарные преграды с нормируемым пределом огнестойкости (междуэтажные перекрытия, стены и перегородки).

Область применения клапана – вентиляционные системы зданий и сооружений различного назначения.

Требуемые характеристики внешней среды при эксплуатации и хранении клапана:

Перекачиваемые через клапан воздушные смеси не должны содержать взрывчатые вещества, волокнистые и липкие материалы, токопроводящую пыль, агрессивные газы и пары в концентрациях, разрушающих металлы, лакокрасочные покрытия и изоляцию
Воздушные смеси не должны иметь запыленность более 100 мг/м³
Относительная влажность воздуха – не более 80 %
На клапан не должны оказывать воздействия атмосферные осадки
Недопустима конденсация влаги на заслонке клапана
Предельные рабочие значения температуры перекачиваемого воздуха:

◦ для KPNO 60 MN в исполнении 04 – от минус 20 до плюс 50 °С

◦ для KPNO 60 EM в исполнении 04 – от минус 30 до плюс 50 °С
◦ для исполнения 14 – от минус 45 до плюс 50 °С

◦ для исполнения 12 – от минус 60 до плюс 50 °

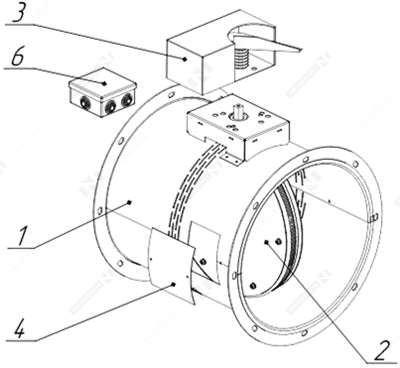

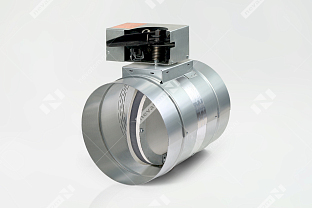

Клапаны противопожарные нормально открытые KPNO круглого сечения с приводом MN:

УСТРОЙСТВО КЛАПАНА

KPNO60 круглого сечения с приводом MN.png

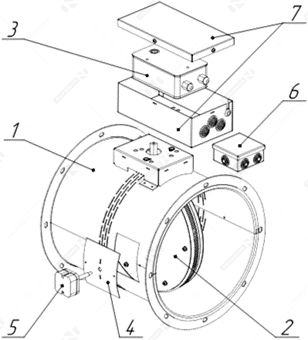

Клапан противопожарный KPNO канального исполнения состоит из корпуса – 1, заслонки – 2, механизма привода заслонки – 3. Опционально может комплектоваться смотровым лючком – 4, термодатчиком – 5, клеммной коробкой – 6 и защитным кожухом привода – 7.

Минимальный размер клапана Dmin = 100 мм. Максимальный размер клапана Dmax = 1250 мм.
Габаритные и присоединительные размеры клапанов с ТРУ и без них НЕ отличаются.

Для исполнения 04 при температуре перекачиваемого воздуха ниже минус 20 °С недопустимо оборачивать клапан с электромеханическим приводом в изоляционные материалы. При таком требовании необходимо применять клапан исполнения 14 или 12.

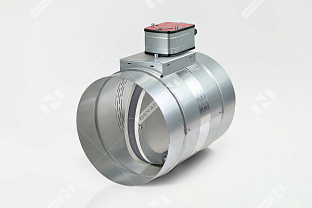

Клапаны противопожарные нормально открытые KPNO круглого сечения с приводом EM:

УСТРОЙСТВО КЛАПАНА

KPNO60 круглого сечения с приводом EM.png

Клапан противопожарный KPNO канального исполнения состоит из корпуса – 1, заслонки – 2, механизма привода заслонки – 3. Опционально может комплектоваться смотровым лючком – 4 и клеммной коробкой – 6.

Минимальный размер клапана Dmin = 100 мм. Максимальный размер клапана Dmax = 1000 мм.

При температуре перекачиваемого воздуха ниже минус 30 °С недопустимо оборачивать клапан с электромагнитным приводом в изоляционные материалы.

КЛАПАНЫ ПРОТИВОПОЖАРНЫЕ С ПРЕДЕЛОМ ОГНЕСТОЙКОСТИ EI 90

ПРЯМОУГОЛЬНЫЕ

Клапан противопожарный нормально открытый KPNO предназначен для блокирования распространения пожара (огня и продуктов горения) по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования при пожаре в зданиях и сооружениях различного назначения. Клапан устанавливается в проемах или местах прохода указанных систем через противопожарные преграды с нормируемым пределом огнестойкости (междуэтажные перекрытия, стены и перегородки).

Характеристики внешней среды при эксплуатации и хранении клапана:

окружающая среда не должна содержать взрывчатых веществ, взрывоопасной пыли, липких и волокнистых материалов, агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию
на клапан не должны оказывать воздействия атмосферные осадки
недопустима конденсация влаги на заслонке клапана
рабочие значения температуры окружающего воздуха в месте установки:

◦ нижнее для категории размещения 4 – плюс 1 °С, для категории 2 – минус 60 °С
◦ верхнее – плюс 50 °С

предельные рабочие значения температуры перекачиваемого воздуха через клапан:

◦ нижнее для климатического исполнения У – минус 45 °С, для УХЛ – минус 60 °С
◦ верхнее – плюс 40 °С

значение относительной влажности воздуха – не более 80 %
запыленность – не более 100 мг/м³

УСТРОЙСТВО КЛАПАНА

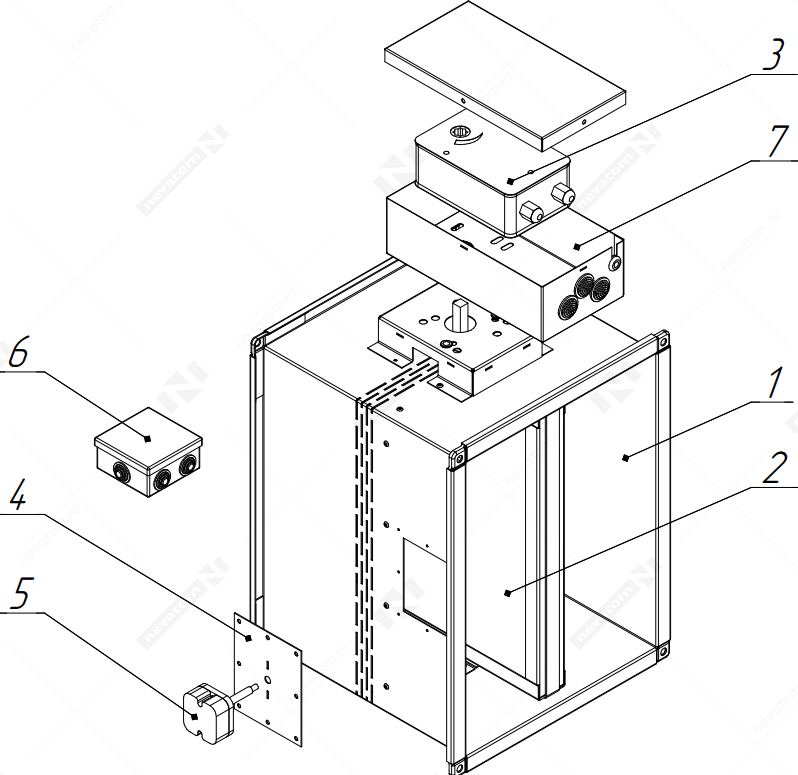

Клапан противопожарный состоит из корпуса – 1, заслонки – 2 и механизма привода заслонки – 3. Опционально может комплектоваться смотровым лючком – 4, термодатчиком – 5, клеммной коробкой – 6 и защитным кожухом привода – 7. Корпус является несущей конструкцией клапана, выполнен из оцинкованной или нержавеющей стали.

Максимальный и минимальный размеры клапана (одной кассеты, исполнение А):

по стороне A - 150...1500 мм
по стороне B - 150...1000 мм

Гидравлический диаметр не должен превышать 1000 мм.

Для климатического исполнения 04 при температуре перекачиваемого воздуха ниже минус 20 °С недопустимо оборачивать клапан с приводом в изоляционные материалы. При таком требовании необходимо применять клапан исполнения 14 или 12.

УСТРОЙСТВО КЛАПАНА

Устройство однолопаточные KPNO90 прямоугольного сечения с приводом EM.png

Клапан противопожарный состоит из корпуса – 1, заслонки – 2 и механизма привода заслонки – 3. Опционально может комплектоваться смотровым лючком – 4 и клеммной коробкой – 6. Корпус является несущей конструкцией клапана, выполнен из оцинкованной или нержавеющей стали.

КРУГЛЫЕ

окружающая среда не должна содержать взрывчатых веществ, взрывоопасной пыли, липких и волокнистых материалов, агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию
на клапан не должны оказывать воздействия атмосферные осадки
недопустима конденсация влаги на заслонке клапана
предельные рабочие значения температуры перекачиваемого воздуха:

◦ для KPNO 90 MN исполнения 04 – от минус 20 до плюс 50 °С

◦ для KPNO 90 MN исполнения 14 – от минус 45 до плюс 50 °С

◦ для KPNO 90 MN исполнения 12 – от минус 60 до плюс 50 °С

◦ для KPNO 90 EM исполнения 04 – от минус 30 до плюс 50 °С

относительная влажность воздуха – не более 80 %
запыленность – не более 100 мг/м

Клапаны противопожарные нормально открытые KPNO круглого сечения с приводом MN:

УСТРОЙСТВО КЛАПАНА

KPNO90 круглого сечения с приводом MN.png

Клапаны противопожарные нормально открытые KPNO круглого сечения с приводом EM:

УСТРОЙСТВО КЛАПАНА

KPNO90 круглого сечения с приводом EM.png

При температуре перекачиваемого воздуха ниже минус 30 °С недопустимо оборачивать клапан с электромагнитным приводом в изоляционные материалы.

КЛАПАНЫ ПРОТИВОПОЖАРНЫЕ С ПРЕДЕЛОМ ОГНЕСТОЙКОСТИ EI 120

ПРЯМОУГОЛЬНЫЕ

Характеристики внешней среды при эксплуатации и хранении клапана:

окружающая среда не должна содержать взрывчатых веществ, взрывоопасной пыли, липких и волокнистых материалов, агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию
на клапан не должны оказывать воздействия атмосферные осадки
недопустима конденсация влаги на заслонке клапана (для 04 исполнения)
рабочие значения температуры окружающего воздуха в месте установки:
для исполнения 04, температура в месте установки клапана ограничивается рабочей температурой электропривода от −30 °C до +50 °C
для исполнения 12, температура от −60 °C до +50 °C

Клапаны противопожарные нормально открытые KPNO однолопаточные канальные прямоугольного сечения с приводом MN:

Для климатического исполнения 04 при температуре перекачиваемого воздуха ниже минус 30 °С недопустимо оборачивать клапан с приводом в изоляционные материалы. При таком требовании необходимо применять клапан исполнения 12.

ОСОБЕННОСТИ КОНСТРУКЦИИ ПРОТИВОПОЖАРНЫХ КЛАПАНОВ С ПРЕДЕЛОМ ОГНЕСТОЙКОСТИ EI 120

Подбор товаров

Если не нашли товар с необходимыми параметрами, воспользуйтесь функцией “Рассчитать нестандарт”

Характеристики

Товарная группа	Клапаны
Категория	Противопожарные клапаны
Гарантия	12 мес.
Производитель	НЕВАТОМ
Страна производства	Россия
Исполнение	для систем противопожарной вентиляции
Материал корпуса	оцинкованная сталь
Материал заслонки / лопатки(-ок)	оцинкованная сталь
Климатическое исполнение по ГОСТ 15150	У
Категория размещения по ГОСТ 15150	4
Предел огнестойкости	EI60, EI90, EI120
Положение монтажа	любое
Расположение привода	снаружи корпуса
Максимальная температура перемещаемой среды	0

Документы

Техническая документация
BIM-модель "Клапан противопожарный KPNO-60(90)-EM220(24)"
4.11 Mb (rfa)
BIM-модель "Клапан противопожарный KPNO-60(90)-MN220(24)"
1.93 Mb (rfa)
Руководство по эксплуатации "KPNO-60-EM-кр"
1.22 Mb (pdf)
Руководство по эксплуатации "KPNO-60-EM-пр"
430.28 Kb (pdf)
Руководство по эксплуатации "KPNO-60-MN-кр"
1.28 Mb (pdf)
Руководство по эксплуатации "KPNO-60-MN-пр"
837.13 Kb (pdf)
Руководство по эксплуатации "KPNO-90-EM-кр"
1.17 Mb (pdf)
Руководство по эксплуатации "KPNO-90-EM-пр"
702.7 Kb (pdf)
Руководство по эксплуатации "KPNO-90-MN-кр"
1.31 Mb (pdf)
Сертификат соответствия "Клапаны противопожарные KPNO, KPNZ 60"
854.66 Kb (pdf)
Сертификат соответствия "Клапаны противопожарные KPNO, KPNZ 90"
1.08 Mb (pdf)
Декларация соответствия "Клапаны до 50 В ТР ТС 0202011"
762.22 Kb (pdf)
Декларация соответствия "Клапаны от 50 В ТР ТС 0202011 ТР ТС 0042011"
1.05 Mb (pdf)

Полезная информация

Как в НЕВАТОМ делают противопожарные клапаны: видеообзор

30.05.2022

Доля ручного труда минимальна, что обеспечивает высокие стандарты качества и сравнительно низкую стоимость изделий.

Обзор товара

Видео

Общая информация о категории Противопожарные клапаны

Техрегламент ЕАЭС «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017) и свод правил СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» предусматривают установку противопожарных клапанов в системах общеобменной, аварийной приточной и вытяжной вентиляции.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

Противопожарный клапан — автоматически и дистанционно управляемый клапан, предназначенный для перекрытия вентиляционных каналов или проемов в ограждающих конструкциях зданий, имеющий предельные состояния по огнестойкости, характеризуемые потерей плотности и потерей теплоизолирующей способности:

Е – потеря плотности
I – потеря теплоизолирующей способности

Общий предел огнестойкости противопожарного клапана определяют как время, прошедшее от начала
нагревания до достижения одного из предельных состояний при заданном перепаде давления.
По конструктивному и функциональному назначению противопожарные клапаны разделяют на:

Нормально открытый (закрываемый при пожаре)
Нормально закрытый (открываемый при пожаре или после пожара)
Дымоудаления (нормально закрытый клапан с пределом огнестойкости только по потере плотности)

Допускается установка клапанов согласно СП 7.13130.2013, СП 60.13330.2020, ТР ЕАЭС 043/2017 и других нормативно-правовых документов.

Все типы противопожарных клапанов подлежат обязательной сертификации и испытаниям в соответствии с ГОСТ Р 53301 «Клапаны противопожарные вентиляционных систем. Метод испытаний на огнестойкость» или другим стандартом, принятым в ТР ЕАЭС 043/2017 в качестве метода испытания для
подтверждения соответствия. В сертификате указывают предел огнестойкости клапанов и, если это
нужно, возможные стороны теплового воздействия на клапан, а также условия расположения клапана
(в строительной конструкции и/или за её пределами).

КЛАПАНЫ ПРОТИВОПОЖАРНЫЕ KPNO И KPNZ

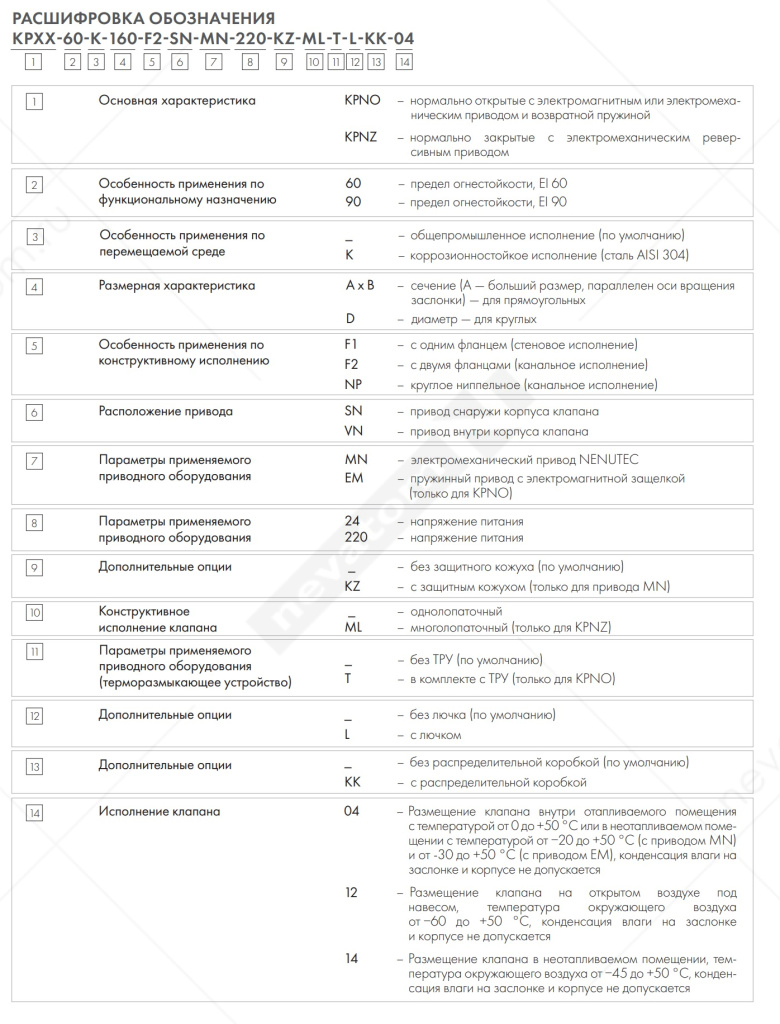

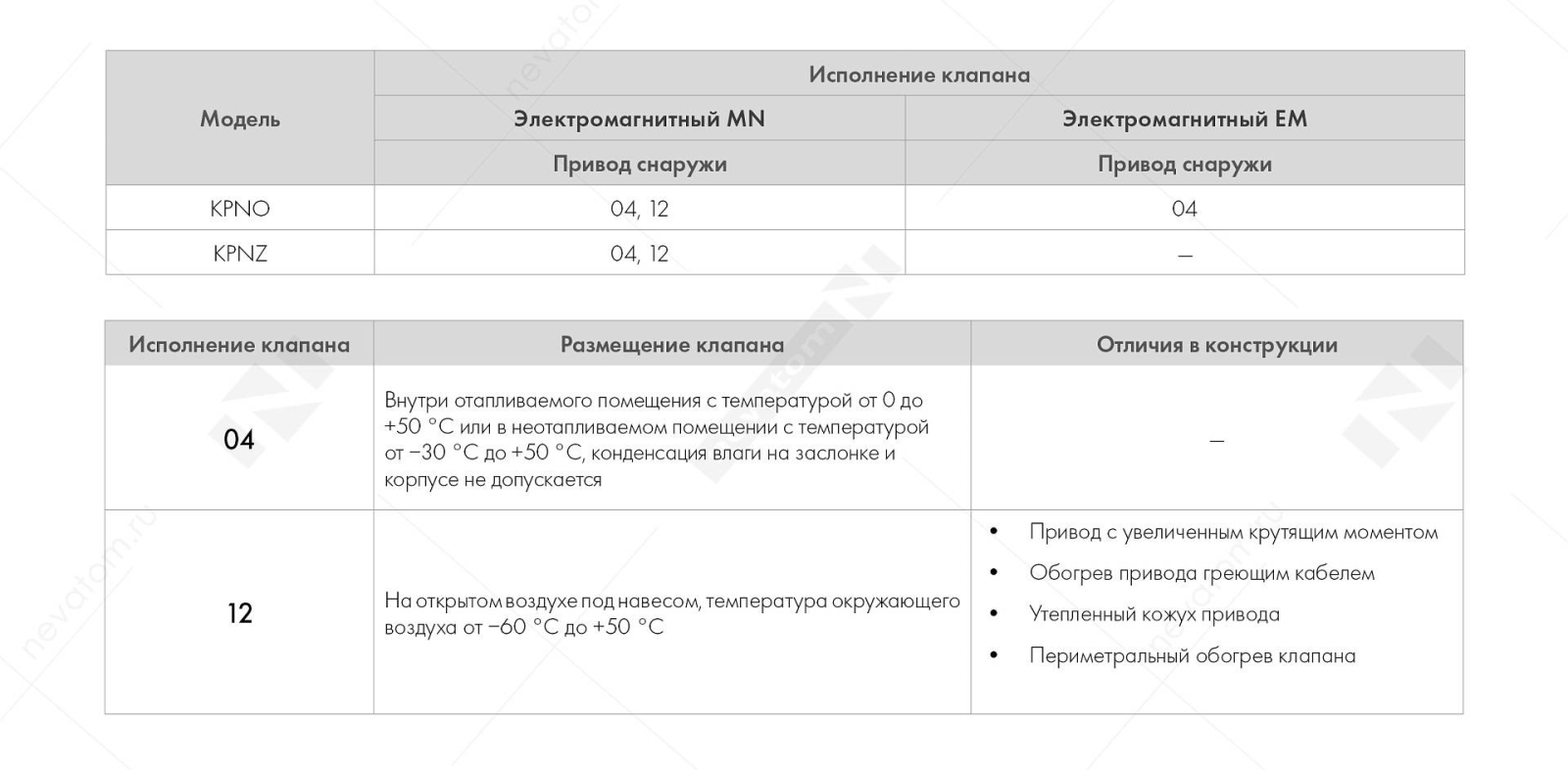

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ ПРОТИВОПОЖАРНЫХ КЛАПАНОВ

Клапан предназначен для установки на границе разделения воздуха помещения и улицы.
По умолчанию вид климатического исполнения – У 4 (04) по ГОСТ 15150-69. Температура в месте установки клапана ограничивается рабочей температурой электропривода:

–20 °С до +50 °С для МN
–30 °С до +50 °С для EM

Для эксплуатации противопожарных клапанов при более низких температурах нужно заказывать их в исполнении УХЛ 2 (12) или УХЛ 4 (14).

НАЗНАЧЕНИЕ ПРОТИВОПОЖАРНЫХ КЛАПАНОВ

Клапан противопожарный нормально открытый (KPNO) и нормально закрытый (KPNZ) представляют собой устройства, которые устанавливают по схеме монтажа. Клапан предназначен для блокирования распространения пожара (или продуктов горения) по воздуховодам, шахтам и каналам систем вентиляции/кондиционирования. Клапан устанавливают в проёмах или местах прохода этих систем через противопожарные преграды с нормируемым пределом огнестойкости (межэтажные перекрытия, стены и перегородки) или на участках воздуховодов. Противопожарные клапаны KPNO и KPNZ по пределу огнестойкости изготавливают в двух исполнениях: EI 60 и EI 90.

Клапаны KPNO и KPNZ не подлежат установке в воздуховодах и каналах помещений категорий пожаровзрывобезопасности А и Б, в воздуховодах местных отсосов взрывоопасных смесей, а также в воздуховодах, для которых не предусмотрены регламентные работы по периодической очистке, предотвращающей образование отложений.

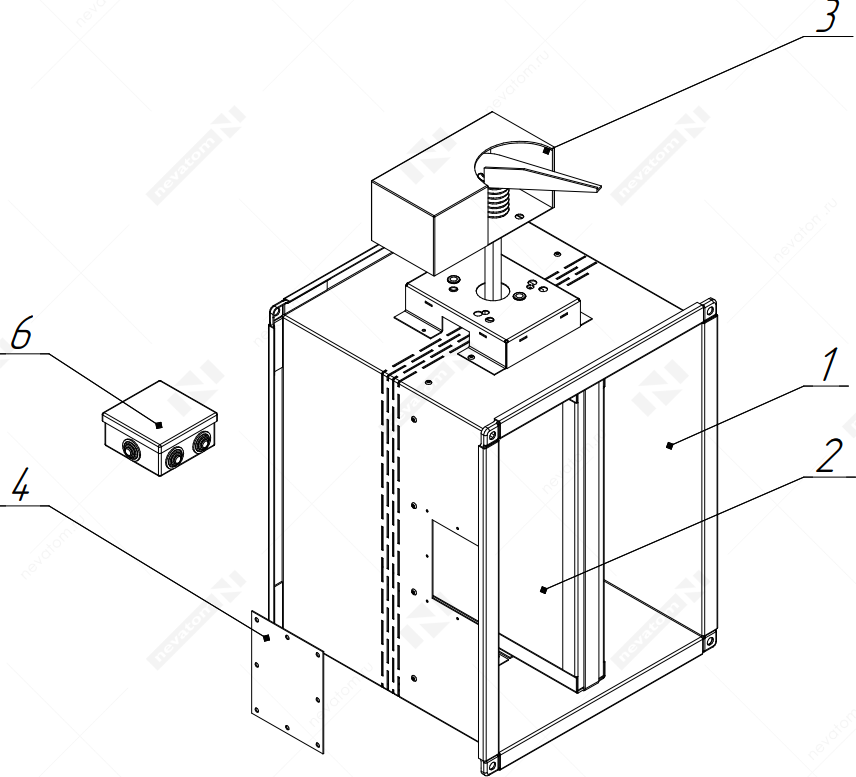

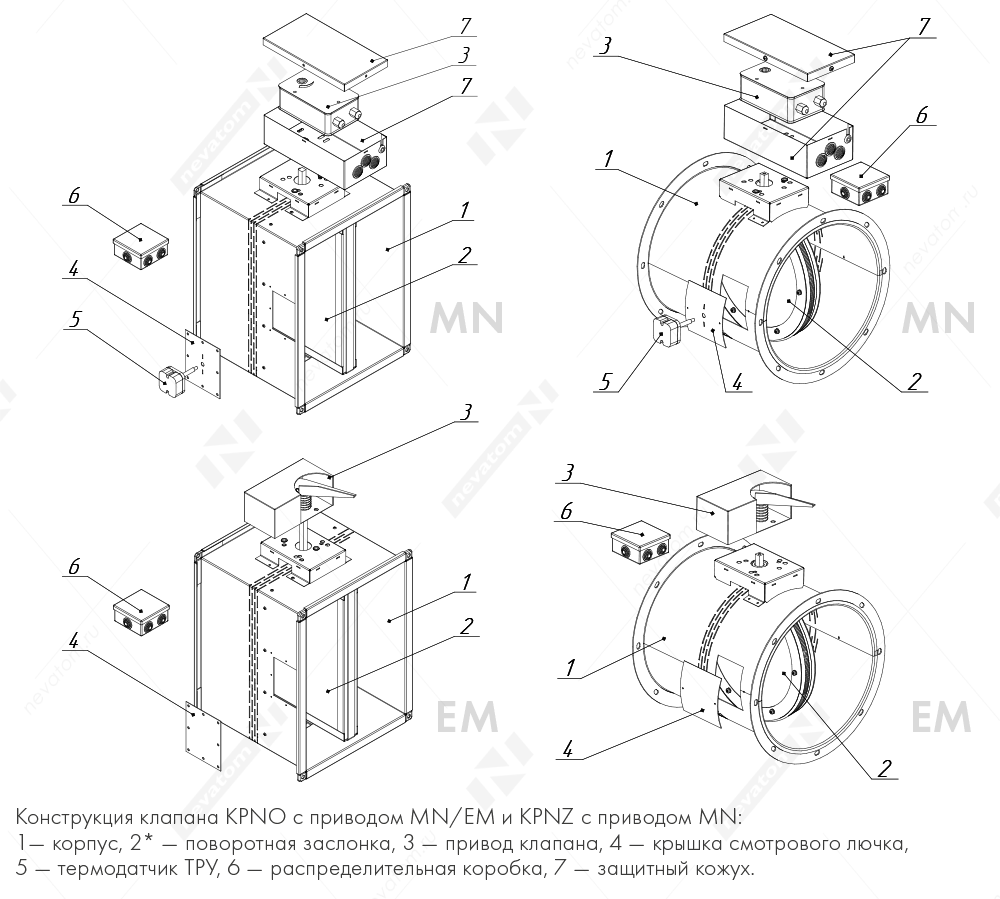

Конструкция клапана KPNO с приводом MN/EM и KPNZ с приводом MN:

1 — корпус
Является несущей конструкцией клапана, выполнен из оцинкованной или нержавеющей стали. Корпус клапанов круглого и прямоугольного сечения имеет перфорацию, которая располагается в плоскости закрытой заслонки и позволяет обеспечить требуемый предел огнестойкости.

2 — поворотная заслонка (на рис. EI 60, у заслонки EI 90 есть незначительные отличия)
Изготовлена из нескольких слоев теплоизолирующего материала, соединенных друг с другом при помощи рамки или бандажного кольца (для круглых клапанов). По периметру заслонки установлена термоуплотнительная лента, предназначенная для герметизации зазоров между корпусом и заслонкой в случае пожара, а также эластичный уплотнитель, который минимизирует утечки воздуха через заслонку клапана.

3 — привод клапана
Механизм, обеспечивающий перевод заслонки в положение, соответствующее его функциональному назначению. Для противопожарных клапанов применяют электромагнитные (EM) и электромеханические (MN) приводы.

Для клапанов KPNO — электромеханические приводы с возвратной пружиной. В базовом исполнении компания НЕВАТОМ устанавливает приводы без терморазрывающего устройства (ТРУ). Приводы с терморазрывающим устройством доступны для заказа в качестве опции
Для клапанов KPNZ — электромеханический привод без возвратной пружины

4 — крышка смотрового лючка
Компания НЕВАТОМ рекомендует предусмотреть смотровой лючок в примыкающем воздуховоде для визуального контроля состояния клапана. По заказу возможно изготовление клапана со смотровым лючком.

5 — дублирующее терморазмыкающее устройство (ТРУ)
Электромеханический привод клапанов KPNO может комплектоваться ТРУ, которое используют для дублирования управляющего сигнала пожарной сигнализации. Если управляющего сигнала с внешних датчиков нет или температура поднялась до +72 °C, то:

Во внутренней полости канала срабатывает термочувствительный контакт датчика
Управляющий сигнал подаётся на привод
Срабатывает пружинный механизм
Привод переводит заслонку клапана в рабочее положение (закрывает клапан)

В конструкции ТРУ есть кнопка, которая позволяет проверить его работоспособность вручную. По умолчанию на клапаны устанавливаются приводы без ТРУ. По заказу возможна установка привода с ТРУ. Установка ТРУ на клапаны KPNZ не предусмотрена.

6 — распределительная коробка
Огнезадерживающие клапаны по желанию заказчика могут быть укомплектованы клеммной коробкой, предназначенной для коммутации проводов привода, питания и пожарной сигнализации. В случае, если клапан не оснащают клеммной коробкой, подключение производят непосредственно к проводам в соответствии со схемой подключения. Необходимость установки распределительной коробки следует указать в заказе. Коробка поставляется без монтажа на корпус клапана.

7 — защитный кожух
Клапаны могут оснащаться кожухом для защиты привода. В случае заделки клапана внутри перегородки установка кожуха обязательна. Защитный кожух не установлен по умолчанию. Для установки его необходимо заказать отдельно.

Коррозионностойкое исполнение клапана

Если необходимо использовать противопожарные клапаны в агрессивных средах, то при заказе в графе «Особенности применения по перемещаемой среде» необходимо указать исполнение «К». В этом случае корпус, заслонка и площадка под привод будут изготовлены из коррозионностойкой стали марки AISI 304.

ПРИНЦИП РАБОТЫ ПРОТИВОПОЖАРНЫХ КЛАПАНОВ

Нормальное (исходное) положение: у нормально открытых клапанов — открытое, у нормально закрытых клапанов — закрытое.

Работа нормально открытого клапана (KPNО) и нормально закрытого (KPNZ) клапана с электромеханическим приводом

Электрическая схема и конструкция клапана обеспечивают следующие способы перевода заслонки из исходного положения:

Дистанционно — по сигналу от щита управления
Автоматически — по сигналу от средств пожарной автоматики
Автоматически — при достижении температуры в +72 °С внутри или снаружи клапана при срабатывании термовыключателя (при комплектации с ТРУ — только для нормально открытых противопожарных клапанов KPNO)
Вручную — с помощью кнопки (для тестирования), установленной на датчике термовыключателя (при комплектации с ТРУ — только для нормально открытых противопожарных клапанов KPNO)

Для нормально открытого противопожарного клапана (KPNO) с электромеханическим приводом и пружиной перевод заслонки в исходное положение происходит при подаче напряжения на электропривод. Он вращает заслонку клапана и одновременно заводит возвратную пружину, после чего переходит в дежурный режим. Если напряжение отключается или срабатывает термовыключатель, то энергия пружины закрывает клапан.

Для нормально закрытого противопожарного клапана (KPNZ) с реверсивным электромеханическим приводом заслонка открывается и закрывается, когда на соответствующие контакты привода подают напряжение. Заслонка сохраняет положение при отключении привода клапана.

Работа нормально открытого (NO) клапана с электромагнитным приводом

Электрическая схема и конструкция клапана обеспечивают следующие способы перевода из исходного положения заслонки:

Дистанционно — по сигналу от щита управления
Автоматически — по сигналу от средств пожарной автоматики

Перевод заслонки в исходное положение происходит вручную. Для этого нужно переместить рычаг электромагнитного привода до фиксирования ручки стопорной планкой. При подаче напряжения на привод электромагнит оттягивает стопорную планку, и под действием пружины заслонка встает в рабочее положение.

Схема подключения привода к цепям электропитания и контроля положения заслонки указана в паспорте изделия.

МОНТАЖ ПРОТИВОПОЖАРНЫХ КЛАПАНОВ

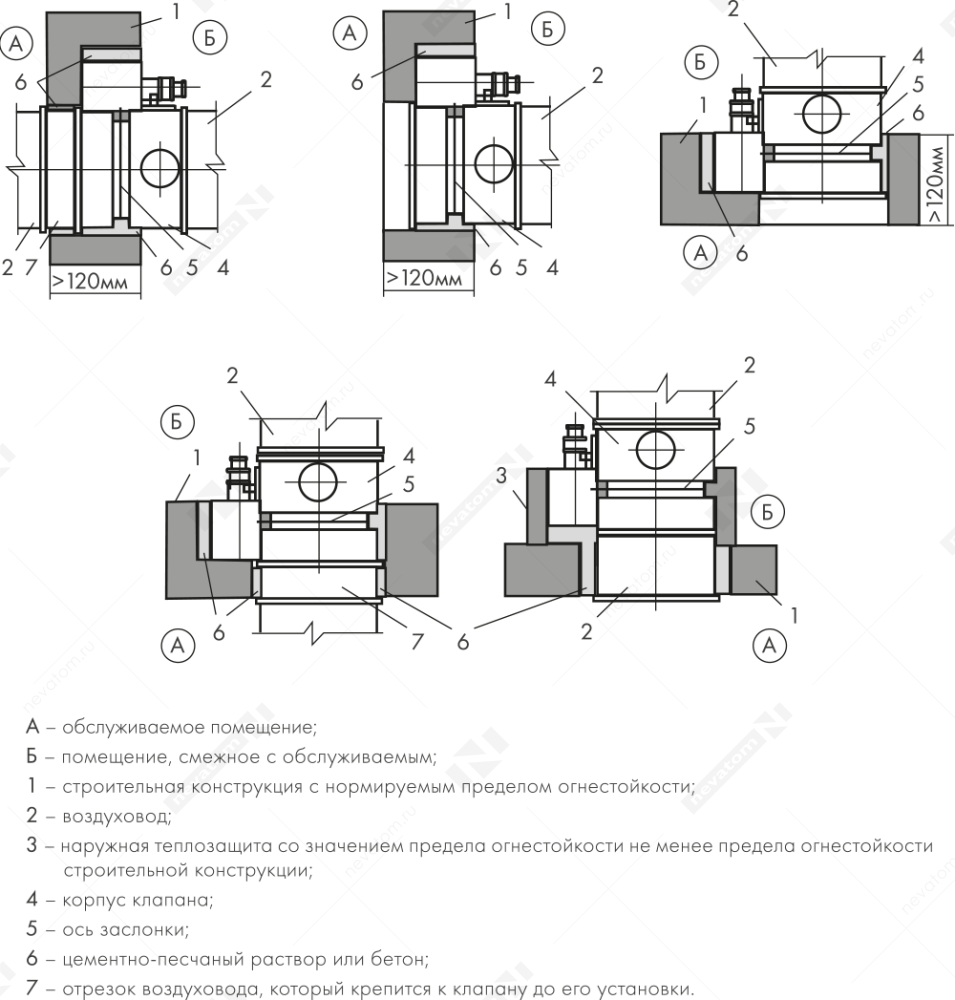

Клапаны работоспособны в любой пространственной ориентации. При установке клапанов в системах вентиляции следует учитывать удобство доступа к приводу клапана и съемным лючкам. Лючки должны быть расположены на воздуховоде рядом с клапаном.

Гарантийный срок 12 месяцев.
