Компенсаторы линейных расширений

от ₽ 4 607

Описание

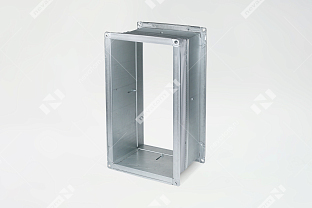

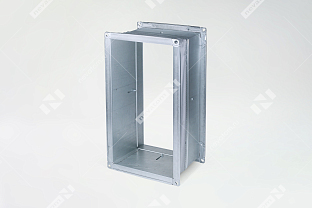

Компенсатор линейных расширений (КЛР) предназначен для компенсации температурных деформаций и уменьшения возникающих вибраций при перемещении газов, температура которых выше 100°С.

КОНСТРУКЦИЯ

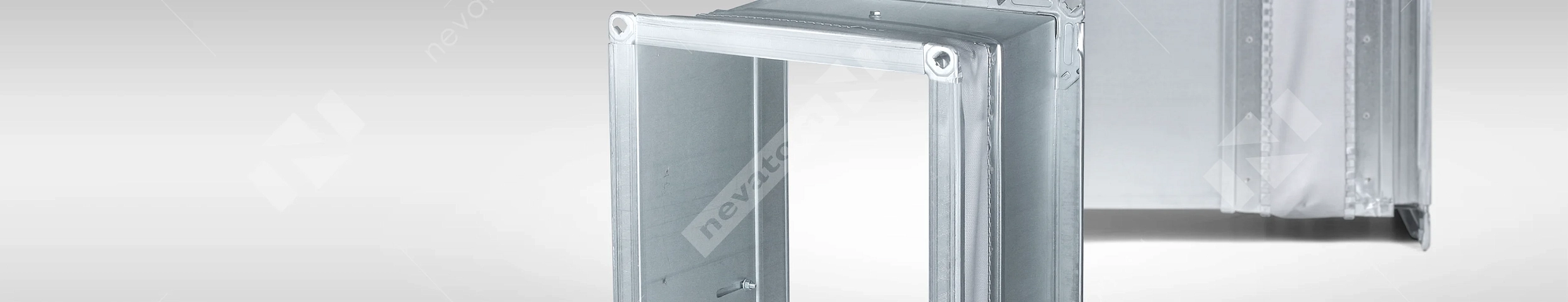

Изделия имеют стальную коробчатую конструкцию из двух металлических корпусов соединённых телескопически. Зазор между корпусами изолируется огнестойкой лентой. Конструкция позволяет компенсировать линейное удлинение воздуховодов до 55 мм.

ЭКСПЛУАТАЦИЯ

Компенсаторы предназначены для эксплуатации в условиях умеренного (У) климата 2-й категории размещения по ГОСТ 15150.

Предел огнестойкости компенсатора по ГОСТ Р 53299 EI 120

Гарантийный срок: 24 месяца.

Подбор товаров

Показаны 1 – 24 из 24 объектов, соответствующих запросу:

Сортировать по:

Показывать объектов на странице

Страница

из 1

Характеристики

Товарная группа	Воздуховоды и фасонные элементы
Категория	Фасонные элементы

Документы

Полезная информация

Общая информация о категории Фасонные элементы

Сеть металлических воздуховодов рекомендуют компоновать из унифицированных стандартных деталей (прямых участков, отводов, переходов, ниппелей, заглушек) и узлов ответвлений (тройников, крестовин, врезок).

КОНСТРУКЦИЯ ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ

ТИПЫ СОЕДИНЕНИЙ

Возможно изготовление изделий с требуемыми характеристиками по индивидуальному заказу. Необходимо заполнить опросный лист для просчета комплектации.

Общая информация о группе товаров Воздуховоды и фасонные элементы

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

Воздухораспределительная сеть должна обеспечивать пропуск достаточного объема воздуха при следующих условиях:

Герметичность
Минимальные потери напора
Скорость воздуха не выше допустимой по санитарным нормативам
Уровень шума не выше допустимого по санитарным нормативам
Минимальное занимаемое воздуховодами пространство
Тепло- и звукоизолированность (при необходимости)

В зависимости от конкретных условий подбирают оптимальную конфигурацию сети воздуховодов, их материал и сечение.

НОРМАТИВНЫЕ ДОКУМЕНТЫ

Номенклатура и основные размеры унифицированных деталей металлических воздуховодов, деталей систем вентиляции, распределительных устройств, материал изготовления воздуховодов и его толщина в зависимости от сечения воздуховодов установлены в следующих нормативных документах:

СП 60.13330.2020 (СНИП 41-01-2003) «Отопление, вентиляция и кондиционирование воздуха»
СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности»
ТУ 4863-002-58769768-2014 «Конструкции вентиляционные классов A, B, C, D»

ВОЗДУХОВОДЫ ДЛЯ ОБЩЕОБМЕННОЙ ВЕНТИЛЯЦИИ

Воздуховоды систем вентиляции и кондиционирования распределяют воздух и обеспечивают воздухообмен в помещениях.

Круглые и прямоугольные воздуховоды НЕВАТОМ из оцинкованной листовой стали соответствуют требованиям ГОСТ 24751-81 и СП 60.13330.2020 (СНиП 41-01-2003). Прямые части, а также круглые и прямоугольные фасонные элементы изготавливают из оцинкованной толщиной от 0,5 до 1,2 мм или черной стали толщиной от 1,0 до 1,2 мм.

ВОЗДУХОВОДЫ ДЛЯ АГРЕССИВНЫХ СРЕД

Воздуховоды из нержавеющей стали подходят для производственных помещений предприятий пищевой, химической и фармацевтической промышленностей, а также для больниц и заведений общепита. Нержавеющая сталь обладает слабыми магнитными свойствами, устойчива к щелочам, кислотам и повышенной влажности, что подходит для помещений с агрессивным воздействием окружающей среды *.

Круглые и прямоугольные воздуховоды из нержавеющей стали производят в соответствии с требованиями ГОСТ 24751-81 и СП 60.13330.2020 (СНиП 41-01-2003).

Толщина металла – 0,5 или 0,8 мм (зависит от размеров и предъявляемых требований) **. В процессе производства в НЕВАТОМ применяют газовую аргонную сварку с использованием инертных газов и их смесей.

ПРЕИМУЩЕСТВА

Такие воздуховоды не ржавеют
Они рассчитаны на высокие температуры (более 200 °С), что позволяет применять их для отвода горячего воздуха в дымоходах и системах дымоудаления
Срок службы воздуховодов и фасонных частей из нержавеющей стали в разы превышает срок службы изделий из оцинкованной или черной стали

ПРЯМОУГОЛЬНЫЕ ВЕНТИЛЯЦИОННЫЕ СИСТЕМЫ

Стандартный ряд прямоугольных воздуховодов НЕВАТОМ позволяет быстро и экономично смонтировать прочную, хорошо герметизированную вентиляционную систему. Воздуховоды изготавливаются с использованием современных технологий без нарушения цинкового покрытия на фальцевом соединении.

Допустимые отклонения (главная стр группы товаров воздуховоды и фасонина).png

Допустимые отклонения (главная стр группы товаров воздуховоды и фасонина).png

ПРОФИЛИ ДЛЯ СОЕДИНЕНИЯ
Для соединения прямоугольных воздуховодов и фасонных изделий интегрированный фланец TDC III и фланец с шинореечным профилем используются при полупериметре до 4 метров включительно. Максимальная длина стороны А или В сечения воздуховода равна 2,5 м. В остальных случаях в качестве фланца используется оцинкованный уголок 32 мм.

ИНТЕГРИРОВАННЫЙ ФЛАНЕЦ TDC III 20

Для воздуховодов и фасонных изделий с полупериметром сторон менее или равным 1000 мм и одной из сторон А (В) меньше 700 мм используется интегрированный фланец TDC III 20.

ИНТЕГРИРОВАННЫЙ ФЛАНЕЦ TDC III 30

Для воздуховодов и фасонных изделий с полупериметром сторон свыше 1000 мм или одной из сторон А (В) от 700 мм используется интегрированный фланец TDC III 30.

Воздуховоды НЕВАТОМ с интегрированным фланцем TDC III одержали победу в номинации «Продукция производственно-технического назначения» во всероссийском конкурсе «100 лучших товаров России». Это подтверждение высокого качества нашей продукции, соответствия предлагаемых нами решений современным требованиям рынка.

ШИНОРЕЙКА 20

Геометрия и присоединительные размеры интегрированного фланца TDC III 20 полностью соответствуют стандартному шинореечному профилю высотой 20 мм.

ШИНОРЕЙКА 30

Геометрия и присоединительные размеры интегрированного фланца TDC III 30 полностью соответствуют стандартному шинореечному профилю высотой 30 мм.

СВАРНОЙ ФЛАНЕЦ 20

Изготавливается из гнутого уголка с размером профиля 25х25х2 мм. Условия применения типоразмера сварного фланца соответствуют условию выбора фланца TDC III 20. Стандартная длина воздуховода со сварным фланцем 20 составляет L = 1480 мм.

СВАРНОЙ ФЛАНЕЦ 30

Изготавливается из гнутого уголка с размером профиля 32х32х2 мм. Условия применения типоразмера сварного фланца соответствуют условию выбора фланца TDC III 30. Стандартная длина воздуховода со сварным фланцем 30 составляет L = 1470 мм.

РЕКОМЕНДАЦИИ ПО СБОРКЕ ***
1. По периметру интегрированного фланца проклейте уплотнительную ленту или другой материал, обеспечивающий герметичность стыка двух воздуховодов.

2. Состыкуйте два воздуховода между собой: один – стороной с проклеенным фланцем, второй – стороной с непроклеенным фланцем.

В качестве соединения необходимо использовать:

При соединении воздуховодов или фасонных частей с фланцем TDC III 20 или Ш 20 – стандартный болт М 8×25 с шайбой и гайкой М 8. Для механизации сборки удобнее использовать болт М 8×25 с цилиндрической головкой под шестигранник

При соединении воздуховодов или фасонных частей с фланцем TDC III 30 или Ш 30 – стандартный болт М 10×25 с шайбой и гайкой М 10. Для механизации сборки удобнее использовать болт М 10×25 с цилиндрической головкой под шестигранник

ВАЖНО обеспечить полную затяжку резьбового соединения каждого угла по периметру двух сторон воздуховода.

3. Для дополнительной плотности установите скобы с шагом 500 мм по каждой стороне стыка воздуховодов.

КРУГЛЫЕ ВЕНТИЛЯЦИОННЫЕ СИСТЕМЫ
Стандартный ряд круглых воздуховодов позволяет быстро и экономично смонтировать прочную, хорошо герметизированную вентиляционную систему для объектов промышленного и гражданского строительства.

КОМПЛЕКТАЦИЯ
В состав системы воздуховодов входят:

Каналы круглого сечения

Фасонные части

Cоединительные элементы каналов (ниппели внутренние, ниппели наружные для воздуховодов ПШ, ниппели наружные для фасонных элементов)

ИСПОЛНЕНИЕ
Принцип соединения каналов между собой основан на том, что внутренний диаметр канала D равен наружному диаметру ниппеля D1.

Допустимые отклонения диаметров D в зависимости от размеров указаны в таблице «Технические данные».

Для присоединения фасонной части к воздуховоду соединительный элемент не нужен, так как конструкция всех фасонных частей предусматривает сопрягаемые размеры в соответствии с прилагаемой таблицей.

Допустимое отклонение по длине воздуховода — 5 мм.

* Воздуховоды и фасонные элементы из нержавеющей стали предназначены для эксплуатации с прохождением агрессивной среды по внутреннему сечению воздуховода. Для использования в условиях внешнего воздействия агрессивной среды воздуховоды и фасонные элементы не изготавливаются
** Толщину металла следует уточнить при согласовании заказа
*** Все комплектующие, необходимые для сборки воздуховодов, всегда есть на наших складах
**** Для прямоугольных воздуховодов и фасонных элементов (согласно техническим условиям компании НЕВАТОМ)
***** Это диаметр цилиндрического канала, в котором происходит такая же потеря давления, что и в прямоугольном при одинаковой скорости воздушного потока

ЭКОНОМИЧНАЯ СИСТЕМА ВЕНТИЛЯЦИИ NEVATOM SYSTEM

Для увеличения уровня герметичности вентиляционных систем была разработана новая комплексная система NEVATOM SYSTEM.

Система доступна в ассортименте стандартных диаметров от Ø100 до Ø1250 мм.

ПРЕИМУЩЕСТВА:

Быстрый и простой монтаж
Уплотнение заводского изготовления не теряет своих свойств. Резиновый профиль закреплен на конце фасонного элемента и тщательно зафиксирован по окружности завернутым краем. Такое исполнение гарантирует, что прокладка всегда остается на своем месте вне зависимости от условий монтажа
Не требует использования монтажной ленты и силиконового герметика, которые содержат токсичные растворители, проникающие в вентиляционный канал
Может использоваться в любом климате и при любых погодных условиях
Уплотнения сертифицированы и соответствуют самому высокому классу герметичности D
Эстетичный внешний вид, что особенно важно при открытых инсталляциях
Внутренний и внешний производственный контроль при изготовлении всех деталей системы
Комплексная система Nevatom System одержала победу в номинации «Продукция производственно-технического назначения» во всероссийском конкурсе «100 лучших товаров России». Это подтверждение высокого качества нашей продукции, соответствия предлагаемых нами решений современным требованиям рынка.

ПРЕИМУЩЕСТВА EPDM-УПЛОТНЕНИЯ

В качестве материала уплотнительного резинового профиля используют гомогенную EPDM-резину. Этот материал устойчив к действию озона, ультрафиолетового излучения, а вместе с тем к колебаниям температуры от минус 30° до плюс 100°С, обеспечивая тем самым более длительный срок службы.

Уплотнение сохраняет герметичность:

При отрицательном давлении до 5000 Па
При положительном давлении до 3000 Па

МОНТАЖ ЭЛЕМЕНТОВ NEVATOM SYSTEM

1. Перед монтажом очистите от загрязнений воздуховоды и фасонные изделия. С краев следует удалить заусенцы и неровности. Особое внимание обратите на резиновый уплотнитель: перед монтажом рекомендуем смазать его силиконовой смазкой.
2. Вставьте фасонный элемент в воздуховод плотно, до упора. Осторожное поворачивание элемента облегчит его вставку.
3. Фасонные изделия с резиновыми уплотнителями закрепляйте при помощи саморезов или заклепок, распределяя их равномерно по окружности. При этом отступ от края должен составлять не менее 10 мм — это необходимо для того, чтобы не повредить уплотнитель.

Резиновый уплотнитель можно установить на все круглые фасонные элементы, выпускаемые компанией НЕВАТОМ, с сечением от Ø100 мм до Ø1250 мм.

Габаритные размеры характеристики и элементов смотрите в соответствующих разделах каталога.
