Описание

Вентиляторы предназначены для использования в системах вытяжной вентиляции жилых, общественных и производственных зданий. Их монтируют на плоских и косых крышах при помощи крышных переходов KP или КРU. Вентиляторы VKR работают в условиях умеренного климата 1-й категории размещения по ГОСТ 15150 (температура окружающего воздуха от −45 до +40 °С).

ВАРИАНТЫ ИСПОЛНЕНИЙ

• – стандарт

ПРЕИМУЩЕСТВА И КОНСТРУКЦИЯ

СТАНДАРТ (•)

Корпус из оцинкованной стали
Рабочее колесо из алюминия или композитного материала
Загнутые назад лопатки
Встроенная термозащита двигателя, возможен вариант с выводом контактов для подключения внешнего устройства термозащиты
Монтаж в горизонтальном положении
Высокий КПД
Высокая точность регулирования в соответствии с имеющимися условиями
Малые пусковые токи
Режим работы с низким уровнем шума и минимальной вибрацией

Гарантийный срок — 18 месяцев.

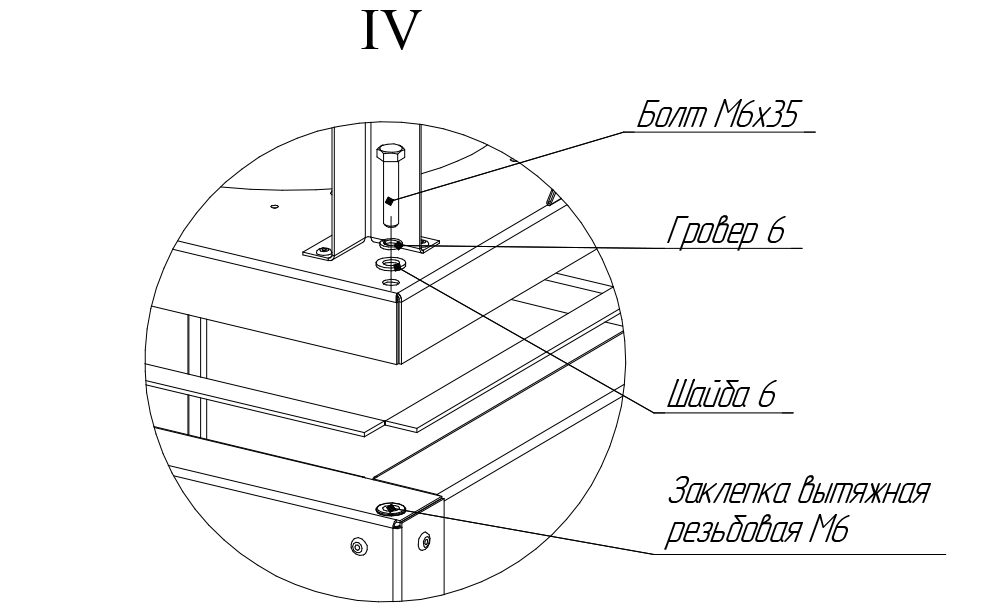

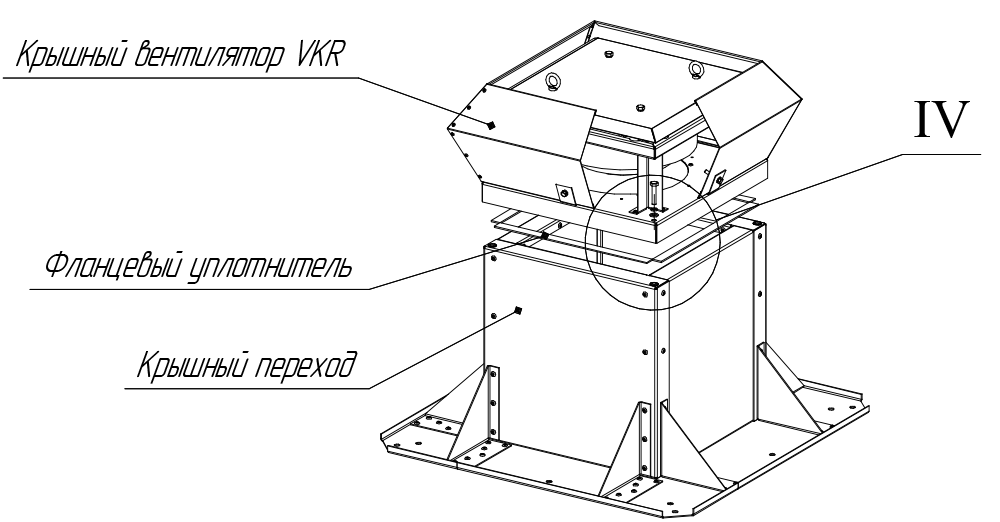

СХЕМА УСТАНОВКИ КРЫШНОГО ВЕНТИЛЯТОРА VKR НА КРЫШНЫЙ ПЕРЕХОД KP(KPU)

94_СУ_VKR на крышный переход KP(KPU).png

95_СУ_VKR на крышный переход KP(KPU)_2.png

Возможно изготовление изделий с требуемыми характеристиками по индивидуальному заказу. Для просчета нужной комплектации заполните форму заявки на расчет нестандартного оборудования.

Подбор товаров

Если не нашли товар с необходимыми параметрами, воспользуйтесь функцией “Рассчитать нестандарт”

Характеристики

Товарная группа	Вентиляторы
Категория	Крышные вентиляторы
Гарантия	18 мес.
Производитель	НЕВАТОМ
Страна производства	Россия
Исполнение	общего назначения
Материал рабочего колеса	алюминий
Материал корпуса	оцинкованная сталь
Климатическое исполнение по ГОСТ 15150	У
Категория размещения по ГОСТ 15150	1
Положение монтажа	горизонтальное
Тип двигателя	асинхронный (ГОСТ 31606-2012)
Класс защиты IP	IP54

Документы

Опции

Полезная информация

Крышные вентиляторы VKR: исполнения и конструкция

16.10.2020

Компания НЕВАТОМ производит крышные вентиляторы VKR для жилых, общественных и производственных зданий. VKR выпускаются для вытяжной вентиляции и монтируются на крышах плоского и косого типа.

Обзор товара

Общая информация о категории Крышные вентиляторы

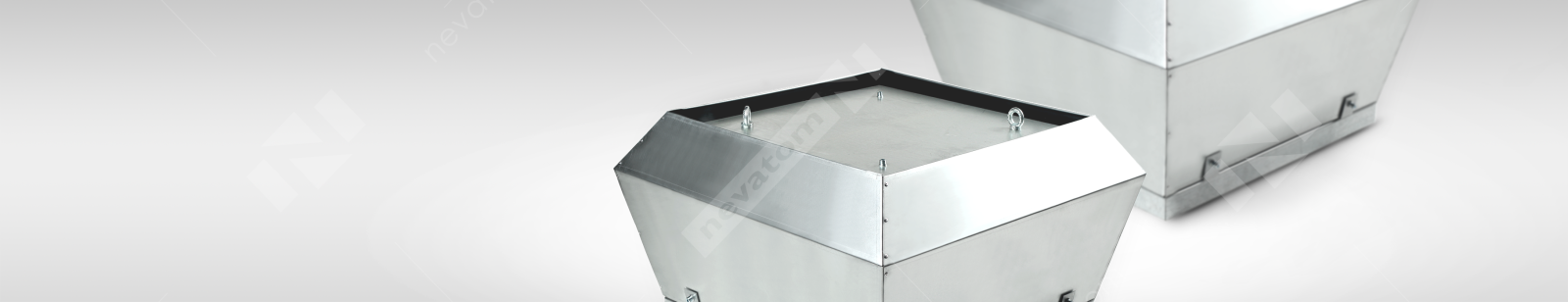

КРЫШНЫЕ РАДИАЛЬНЫЕ ВЕНТИЛЯТОРЫ

ОБЩИЕ СВЕДЕНИЯ

Крышные радиальные вентиляторы (VKR) используют для перемещения воздуха в системах вытяжной вентиляции по СП 60.13330.2020 в зависимости от исполнения и условий эксплуатации.
Их выпускают по ТУ 28.25.20-018-58769768-2021.

Вентиляторы устанавливают на кровлях зданий по 1-й категории размещения в условиях умеренного (У) или умеренно–холодного климата (УХЛ) по ГОСТ 15150 в зависимости от климатического исполнения. По величине полного давления крышные вентиляторы относят к низкому давлению (до 1000 Па).

Вентилятор VKR экономит полезную площадь, а также имеет высокую производительность. Его можно использовать как с системой воздуховодов, так и без нее. Для вентиляторов VKR характерен легкий надежный корпус и низкий уровень шума. Гарантийный срок на оборудование – 18 месяцев.

В зависимости от состава перемещаемой среды и условий эксплуатации вентиляторы подразделяют на:

Обычные или общепромышленные
Коррозионностойкие
Теплостойкие для газов с температурой до 191 °С
Вентиляторы дымоудаления для систем аварийной противодымной вентиляции
Сейсмостойкие

Крышные радиальные вентиляторы осуществляют выброс воздуха вверх (VKRF) или в стороны (VKRS). Электродвигатели вентиляторов VKRF и VKRS защищены от попадания дождя и снега защитным кожухом.

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ КРЫШНЫХ РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ

Радиальные вентиляторы состоят из следующих компонентов:
1 – электродвигатель, 2 – рабочее колесо, 3 – корпус, 4 – конфузор, 5 – решетки (VKRS) или 6 – карманы (VKRF)

КРЫШНЫЕ РАДИАЛЬНЫЕ ВЕНТИЛЯТОРЫ СЕРИИ VKRS И VKRF В СЕЙСМОСТОЙКОМ ИСПОЛНЕНИИ

Радиальные вентиляторы состоят из следующих компонентов:
1 – электродвигатель, 2 – рабочее колесо, 3 – корпус, 4 – решетки (VKRS) или карманы (VKRF), 5 – конфузор

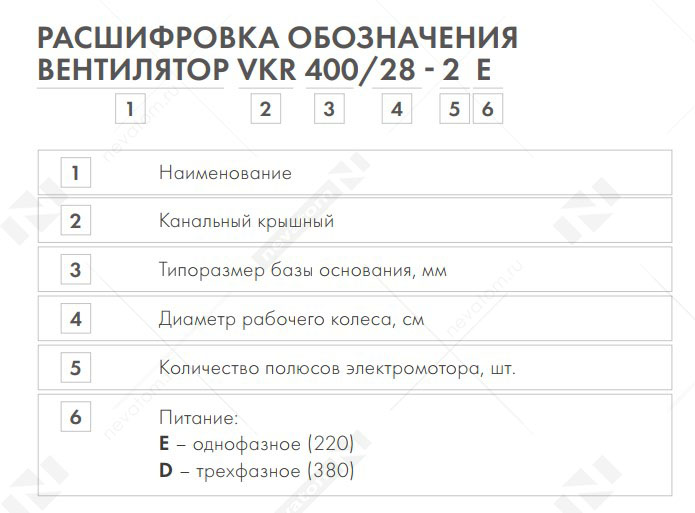

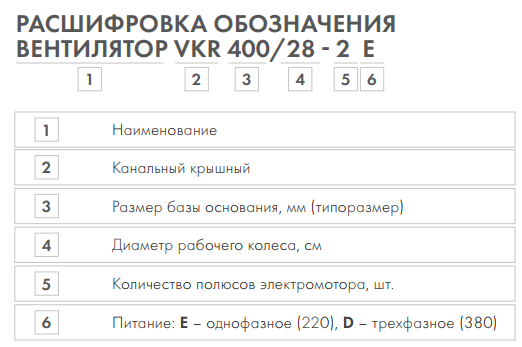

ОБОЗНАЧЕНИЕ КРЫШНЫХ РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ

КОМПЛЕКТНОСТЬ ПОСТАВКИ

По умолчанию в комплект вентилятора входит:

Вентилятор
Паспорт по ГОСТ 2.601

По желанию заказчика вентилятор может дополнительно комплектоваться следующими опциями:

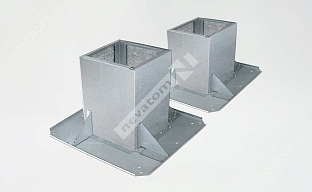

Монтажный стакан
Воздушный клапан
Щит управления
Поддон

Общая информация о группе товаров Вентиляторы

НЕВАТОМ производит вентиляторы различных модификаций, которые используют как в простых вентиляционных системах, так и в более сложных системах кондиционирования. Вентиляторы обеспечивают механическую тягу в системах общеобменной, приточной и вытяжной вентиляции и кондиционирования.

В НЕВАТОМ вентиляторы изготавливают из высококачественных материалов и комплектующих. Они обеспечивают надежную работу оборудования в течение длительного времени. Все оборудование проходит пооперационный контроль качества.

Вентиляторы устанавливают в прямоугольных или круглых каналах систем кондиционирования и вентиляции. Их используют в промышленных, жилых и общественных зданиях.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРОВ

Все вентиляторы предназначены для удаления воздуха и других невзрывоопасных газовоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, а температура не выше температуры, указанной в технических характеристиках вентиляторов. В перемещаемых средах не должны присутствовать липкие вещества, абразивные и волокнистые материалы. Содержание пыли и других твердых примесей не должно быть более 0,1 г/м³.

Вентилятор не требует обслуживания в процессе работы при соблюдении потребителем правил эксплуатации.

РЕГУЛИРОВАНИЕ ОБОРОТОВ ДВИГАТЕЛЯ ВЕНТИЛЯТОРОВ

Производительность вентиляторов можно регулировать, изменяя скорость вращения двигателя. Число оборотов двигателя изменяют с помощью частотных преобразователей, симисторных регуляторов или ступенчатых трансформаторных регуляторов.

Возможно изготовление изделий с требуемыми характеристиками по индивидуальному заказу. Для просчета нужной комплектации заполните форму заявки на расчет нестандартного оборудования.
