Фреоновые охладители для приточной вентиляции OFP

от ₽ 53 620

К товарам

Описание

Канальные воздухоохладители OFP для прямоугольных каналов (иначе «прямые испарители») предназначены для охлаждения воздуха и других невзрывоопасных газовых смесей посредством испарения фреонового хладагента, подаваемого в них от холодильных машин — компрессорно-конденсаторных блоков (ККБ).

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

Воздухоохладители выпускают одноконтурными и 3-х/4-х рядными (стандартное исполнение), с правым подключением по ходу движения воздуха.

КОНСТРУКЦИЯ

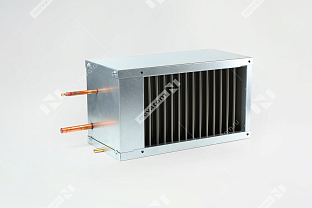

Фреоновые воздухоохладители изготавливают в различных типоразмерах в зависимости от размеров соединительного фланца. Воздухоохладитель состоит из корпуса, теплообменника, блока каплеуловителя, поддона для сбора конденсата. Соединение трубок подвода хладагента выполнено под пайку.

Корпус изготовлен из оцинкованной стали толщиной 1 мм
Теплообменник изготовлен из алюминиевых пластин, насаженных на медные трубки диаметром 9,52 мм. Шаг между ламелями в стандартном исполнении — 2,1 мм
Блок каплеуловителя изготовлен из пластикового профиля, имеющего специальные изгибы, которые задерживают влагу при прохождении воздуха через теплообменник и блок каплеуловителя
Влага стекает и скапливается в нижнем поддоне, который изготовлен из оцинкованной стали и имеет трубку для отвода конденсата. Наружная поверхность поддона защищена теплоизолирующим материалом

МОНТАЖ

Фреоновые воздухоохладители устанавливают в горизонтальном положении поддоном снизу. Чтобы охладитель оставался чистым, нужно установить перед ним воздушный фильтр.

При установке охладителя после вентилятора рекомендовано предусмотреть между ними участок воздуховода длиной 1-1,5 м для выравнивания потока воздуха.

УСЛОВИЯ ЭКСПЛУТАЦИИ

Воздухоохладители предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150-69.

Воздухоохладители служат для охлаждения воздуха и других невзрывоопасных газовых смесей, не содержащих липких веществ, волокнистых и абразивных материалов. Cодержание пыли и других твердых примесей не должно превышать 100 мг/м³. Aгрессивность перемещаемых невзрывоопасных газовых смесей по отношению к углеродистым сталям обыкновенного качества не должна превышать агрессивность воздуха.

Гарантийный срок: 18 месяцев.

Возможно изготовление изделий с требуемыми характеристиками по индивидуальному заказу. Необходимо заполнить опросный лист для просчета комплектации.

Подбор товаров

Если не нашли товар с необходимыми параметрами, воспользуйтесь функцией “Рассчитать нестандарт”

Характеристики

Товарная группа	Тепловое, холодильное и теплообменное оборудование
Категория	Холодильное оборудование
Гарантия	18 мес.
Производитель	НЕВАТОМ
Страна производства	Россия
Исполнение	общего назначения
Рядность	3, 4
Материал корпуса	оцинкованная сталь
Материал трубок / ТЭН	медь
Материал пластин	алюминий
Климатическое исполнение по ГОСТ 15150	У
Категория размещения по ГОСТ 15150	3
Положение монтажа	горизонтальное
Сторона подключения	слева, справа

Документы

Техническая документация
BIM-модель "Охладитель OFP-L"
1.2 Mb (rfa)
BIM-модель "Охладитель OFP-R"
1.21 Mb (rfa)
Декларация соответствия "Нагреватели водяные NWP, NWPk; охладители фреоновые OWP, OFP"
369.92 Kb (pdf)
Руководство по эксплуатации "OFP"
408.68 Kb (pdf)
