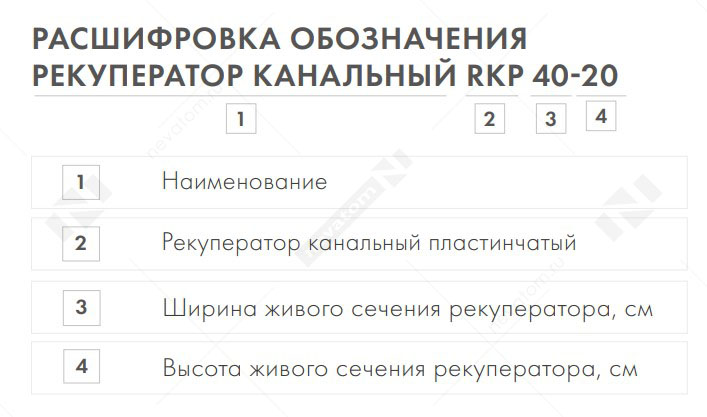

НАЗНАЧЕНИЕ

Канальные пластинчатые перекрестноточные рекуператоры RKP представляют собой теплообменные аппараты, предназначенные для вторичного использования тепла и холода в системах вентиляции и кондиционирования воздуха.
Рекуператоры монтируются в сеть прямоугольных воздуховодов посредством фланцевого соединения.
В рекуператорах передача тепла (холода) от удаляемого вытяжного воздуха приточному осуществляется через разделительные пластины без взаимного перемешивания.

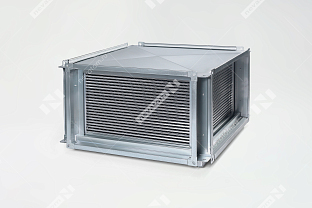

КОНСТРУКЦИЯ

Поверхность теплообмена представляет собой пакет алюминиевых пластин специальной формы, обеспечивающих утилизацию тепла вытяжного воздуха до 65 %. Используемый шаг пластин для рекуператора RKP 40-20 — 3,5 мм, для типоразмеров с RKP 50-25 до RKP 100-50 (включительно) – 5,5 мм.
Корпус рекуператора выполнен из оцинкованного стального листа.
Поддон для сбора конденсата представляет собой съемную панель, в которую монтируется штуцер для слива конденсата.
Конструкция рекуператора обеспечивает низкий показатель внутренних перетоков воздуха, не более 1,5 % от номинального расхода при разнице статического давления 250 Па.

ЭКСЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ

Пластинчатые рекуператоры RKP предназначены для монтажа только внутри помещений венткамер и других закрытых пространствах при температуре окружающего воздуха от -40 до +40 °С и относительной влажности до 80 %.
Температурный диапазон воздушного потока – от –40 до +80 °С.
Максимальная относительная влажность приточного наружного воздуха 90 %.
Рекуператоры запрещается использовать в потенциально взрывоопасной среде.
Рекуператоры предназначены для подачи в системы вентиляции и кондиционирования только чистого воздуха (без химических соединений, способствующих коррозии металлов; без частиц твердых, липких и волокнистых материалов) с содержанием пыли и других твердых примесей не более 100 мг/м³.
Оптимальная скорость воздуха на входе в рекуператор 2,5-3 м/с, максимальная скорость - 4 м/с. Увеличение скорости воздуха приводит к снижению тепловой эффективности рекуператора, повышению падения давления и, как следствие, увеличению мощности приводного двигателя вентилятора.

МОНТАЖ

Монтаж пластинчатого перекрестноточного рекуператора возможен только в горизонтальном положении, т. е. поддоном вниз.
Монтаж рекуператора в системе вентиляции осуществляется путем присоединения к ответным фланцам воздуховодов или других агрегатов вентиляционной системы болтами через отверстия, предусмотренные конструкцией фланца.
При соединении фланцев необходимо использовать пружинные шайбы для обеспечения токопроводимости соединения.
Монтаж рекуператора должен обеспечивать свободный доступ к месту его обслуживания во время эксплуатации.
Для избежания загрязнения поверхности теплообмена (и сохранения КПД) перед входом в рекуператор рекомендуется устанавливать фильтр со степенью очистки не менее G4.
Для предотвращения замерзания рекуператора в условиях низких температур наружного воздуха рекомендуется предусмотреть преднагрев до −15 °С или предусмотреть полный или частичный обход холодного приточного воздуха.
При скорости потока удаляемого воздуха свыше 2,5 м/с, во избежание уноса конденсата, в канале необходимо предусмотреть каплеуловитель.

ЗАЩИТА ПЕРЕКРЕСТНОТОЧНОГО РЕКУПЕРАТОРА ОТ ЗАМЕРЗАНИЯ

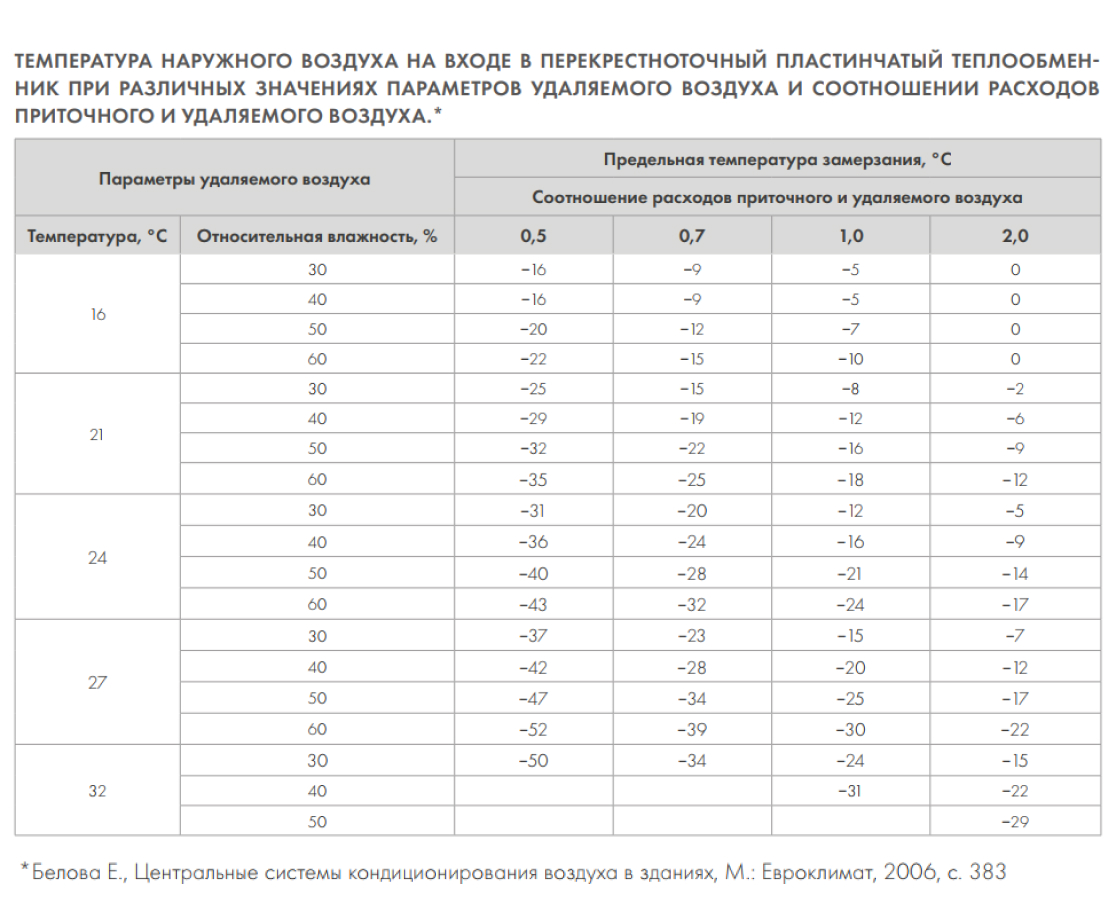

При работе пластинчатого рекуператора в условиях низких температур наружного воздуха актуальна проблема выпадения конденсата, образующегося в потоке удаляемого воздуха. Замерзание рекуператора возможно только при следующих условиях:

Очень низкая температура потока холодного воздуха
Количество холодного воздуха больше, чем количество теплого воздуха
Плохо стекает конденсат

Если несколько из этих проблем возникают одновременно, то теплообменник может покрыться наледью, начиная с холодного угла. Результатом этого послужит значительное падение давления и снижение производительности по потоку воздуха.

Для защиты от обледенения необходимо:

Предусмотреть предварительный подогрев потока холодного воздуха
Регулировать соотношение массовых потоков с помощью обводного канала (байпаса) или изменения производительности вентиляторов

ПОДБОР РЕКУПЕРАТОРА

Расчет температурной эффективности (температурного КПД) рекуператора производят в соответствии с ГОСТ Р ЕН 308 по формуле:
η = (T4 − T1)/(Т2 − Т1), где

η – коэффициент температурной эффективности рекуператора
T1 – температура наружного воздуха, °C
T2 – температура вытяжного (удаляемого) воздуха (т.е. воздуха в помещении), °C
T4 – температура приточного воздуха на выходе из рекуператора, °C

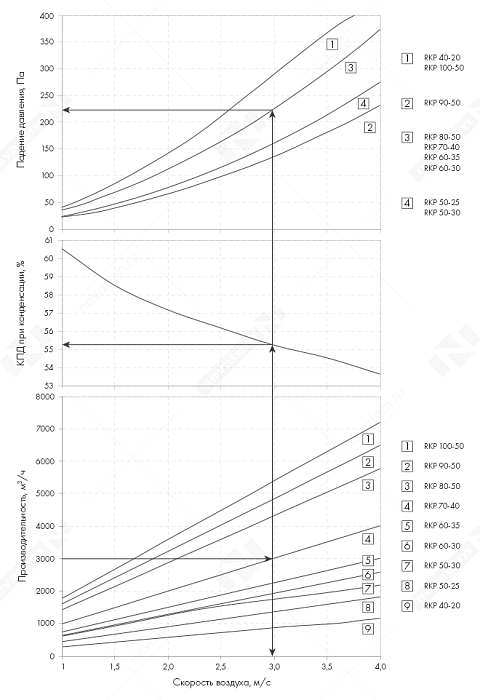

Ниже приведены графики для подбора рекуператоров при следующих условиях:

соотношение объемов приточного и вытяжного воздуха 1:1
температура/относительная влажность наружного воздуха: −30 °C / 80 %
температура/относительная влажность вытяжного воздуха: +20 °C / 50 %

Подбор товаров

Характеристики

Товарная группа	Тепловое, холодильное и теплообменное оборудование
Категория	Теплообменное оборудование
Гарантия	18 мес.
Производитель	НЕВАТОМ
Страна производства	Россия
Исполнение	общего назначения
Материал пластин	алюминий
Положение монтажа	горизонтальное
Максимальная скорость в сечении	4.5 м/с

Документы

Полезная информация

Общая информация о категории Теплообменное оборудование

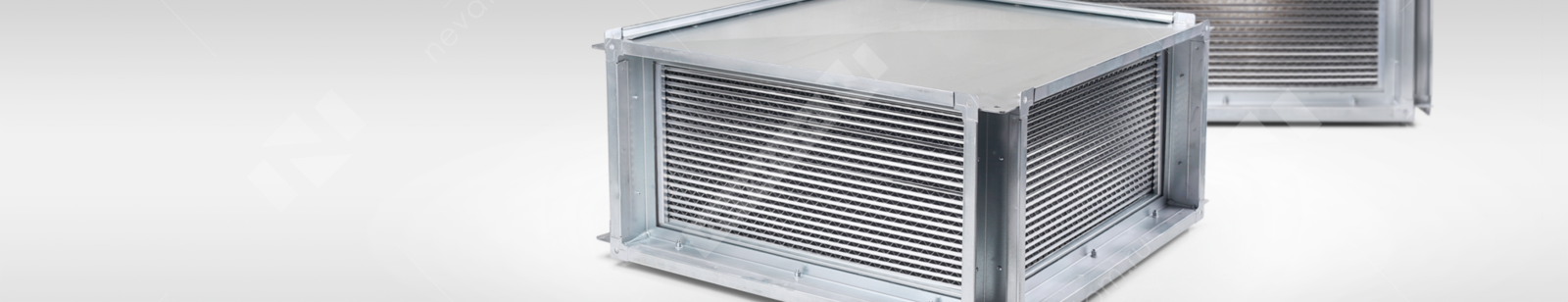

КАНАЛЬНЫЕ РЕКУПЕРАТОРЫ

Пластинчатый перекрестноточный рекуператор предназначен для повышения энергоэффективности систем вентиляции и кондиционирования воздуха.

Теплообменная вставка рекуператора обеспечивает передачу явного и скрытого тепла от вытяжного воздуха приточному через алюминиевые пластины без переноса влаги. Скрытое тепло образуется при конденсации влаги вытяжного воздуха на поверхности пластин.

КОНСТРУКЦИЯ

Корпус рекуператора выполнен из оцинкованного стального листа
Поверхность теплообмена представляет собой пакет алюминиевых пластин специальной формы толщиной 0,09 мм, обеспечивающих утилизацию тепла вытяжного воздуха до 65 %
Шаг пластин – 5,5 мм. У рекуператора размером 400х200 шаг пластин – 3,5 мм
Поддон для сбора конденсата представляет собой съемную панель со сливным патрубком

ПРЕИМУЩЕСТВА

Коэффициент утилизации тепла может достигать 65% при незначительных капиталовложениях
Малый вес, компактное исполнение
Отсутствие дополнительных эксплуатационных затрат, т.к. потребление электроэнергии равно нулю
Отсутствие подвижных и вращающихся частей обеспечивает надежность, безопасность и стабильность работы рекуператора
Простота монтажа
Низкий показатель перетока вытяжного воздуха в приточный, не более 1,5 % от номинального расхода
