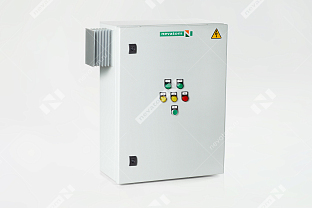

Щиты управления приточно-вытяжной установкой вентиляции

от ₽ 113 608
К товарам
Описание

ЩИТ УПРАВЛЕНИЯ ПРИТОЧНО-ВЫТЯЖНОЙ ВЕНТИЛЯЦИЕЙ С ПЛАСТИНЧАТЫМ РЕКУПЕРАТОРОМ И ВОДЯНЫМ КАЛОРИФЕРОМ СЕРИИ ABU-PW-1-ZM

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

ПРЕИМУЩЕСТВА И КОНСТРУКЦИЯ ABU-PW-1-ZM
  • Управление приточным и вытяжным вентиляторами с напряжением питания 3х380 В и мощностью до 15 кВт
  • Программируемый контроллер Zentec M245 с русскоязычным интерфейсом (индикация текущих параметров, архив аварий, настройка суточного графика)
  • Защита электродвигателей с термоконтактом и без термоконтакта
  • Активная защита от размораживания теплообменника
  • 2 ввода питания: 1-й – питание силовой части, 2-й – питание автоматики и узла защиты от замораживания
  • Автоматический перезапуск системы после восстановления питания

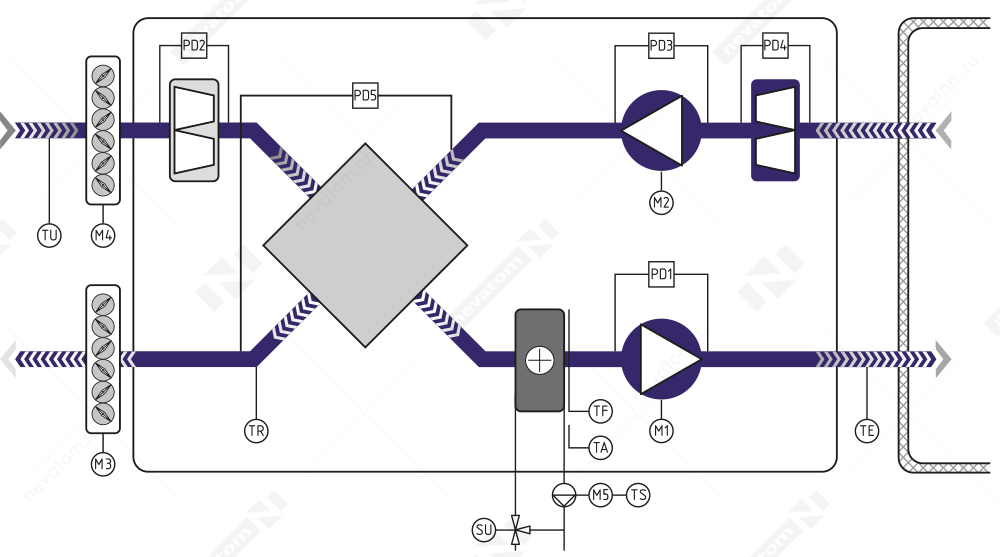

СТРУКТУРНАЯ СХЕМА ABU-PW-1-ZM

ABU-PW-1-ZM_структурная схема.png

M1 – управление двигателем приточного вентилятора (преобразователь частоты)
M2 – управление двигателем вытяжного вентилятора (преобразователь частоты)
M3 – электропривод воздушной заслонки приточной части (230 В)
M4 – электропривод воздушной заслонки вытяжной части (230 В)
M5 – циркуляционный насос (230 В)
PD1 – дифференциальное реле давления (контроль работы приточного вентилятора)
PD2 – дифференциальное реле давления (контроль работы вытяжного вентилятора)
PD3 – дифференциальное реле давления (контроль засорения фильтра)
PD4 – дифференциальное реле давления (контроль засорения фильтра)
PD5 – дифференциальное реле давления (контроль работы пластинчатого рекуператора)
TF – термостат защиты от замерзания теплообменника (КР61)
TS – реле давления циркуляционного насоса (КР1)
TA – накладной датчик температуры обратной воды (TD-N-0-IP54-PT1000)
TЕ – канальный датчик температуры приточного воздуха (TD-К-0-IP54-NTC10K)
TU – датчик температуры наружного воздуха (TD-U-1- IP54-PT1000)
TR – канальный датчик температуры удаляемого воздуха (TD-К-0-IP54-NTC10K)

КОМПЛЕКТНОСТЬ ABU-PW-1-ZM
  • Щит управления в пластиковом корпусе (в стандартной комплектации)
  • Руководство пользователя, объединенное с техпаспортом

РЕКОМЕНДУЕМ ПРИОБРЕСТИ

  • Привод управления воздушным клапаном

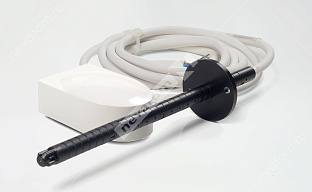

  • Канальный датчик температуры приточного воздуха
  • Накладной датчик температуры обратной воды
  • Канальный датчик температуры удаляемого воздуха
  • Датчик температуры наружного воздуха

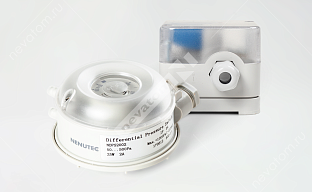

  • Датчик перепада давления для контроля работы вентилятора
  • Датчик перепада давления для воздушного фильтра
  • Реле давления РД-2P
  • Термостат защиты от замерзания теплообменника (KP61)
  • Смесительный узел SU3 (тип смесительного узла подбирают под параметры водяного нагревателя)

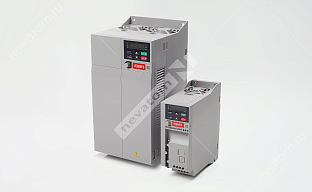

  • Частотный преобразователь
  • Датчик перепада давления для контроля работы рекуператора

ЩИТ УПРАВЛЕНИЯ ПРИТОЧНО-ВЫТЯЖНОЙ ВЕНТИЛЯЦИЕЙ С ПЛАСТИНЧАТЫМ РЕКУПЕРАТОРОМ И ЭЛЕКТРИЧЕСКИМ КАЛОРИФЕРОМ СЕРИИ ABUm-PE-1-ZM

ПРЕИМУЩЕСТВА И КОНСТРУКЦИЯ ABUm-PE-1-ZM
  • Управление приточным и вытяжным вентиляторами с напряжением питания 3х380 В и мощностью до 15 кВт
  • Управление электрическим калорифером мощностью до 120 кВт
  • Программируемый контроллер Zentec M245 с русскоязычным интерфейсом (индикация текущих параметров, архив аварий, настройка суточного графика)
  • Защита электродвигателей с термоконтактом и без термоконтакта
  • Плавное регулирование приточного воздуха
  • Автоматический перезапуск системы после восстановления питания

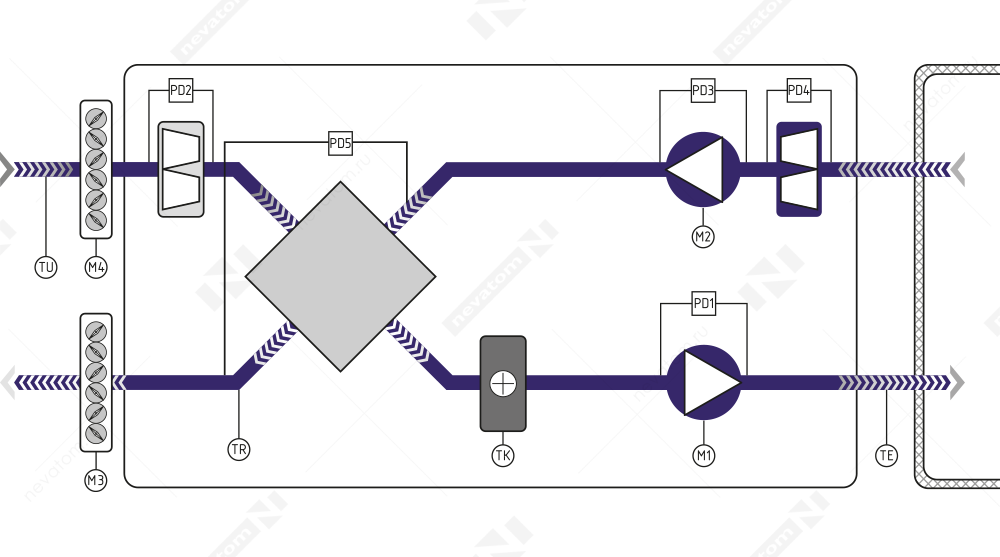

СТРУКТУРНАЯ СХЕМА ABUm-PE-1-ZM

ABUm-PE-1-ZM_структурная схема.png
М1 – управление двигателем приточного вентилятора (преобразователь частоты)
М2 – управление двигателем вытяжного вентилятора (преобразователь частоты)
М3 – электропривод воздушной заслонки приточной части (230 В)
М4 – электропривод воздушной заслонки вытяжной части (230 В)
PD1 – дифференциальное реле давления (контроль работы приточного вентилятора)
PD2 – дифференциальное реле давления (контроль работы вытяжного вентилятора)
PD3 – дифференциальное реле давления (контроль засорения фильтра)
PD4 – дифференциальное реле давления (контроль засорения фильтра)
PD5 – дифференциальное реле давления (контроль работы пластинчатого рекуператора)
TК – датчики защиты от перегрева электрического нагревателя
TЕ – канальный датчик температуры приточного воздуха (TD-К-0-IP54-NTC10K)
TU – датчик температуры наружного воздуха (TD-U-1- IP54-PT1000)
TR – канальный датчик температуры удаляемого воздуха (TD-К-0-IP54-NTC10K)

КОМПЛЕКТНОСТЬ ABUm-PE-1-ZM
  • Щит управления в металлическом корпусе (стандартно)
  • Руководство пользователя, объединенное с техпаспортом

РЕКОМЕНДУЕМ ПРИОБРЕСТИ

  • Привод управления воздушным клапаном
  • Канальный датчик температуры приточного воздуха
  • Канальный датчик температуры удаляемого воздуха
  • Датчик температуры наружного воздуха
  • Датчик перепада давления для контроля работы вентилятора
  • Датчик перепада давления для воздушного фильтра
  • Частотный преобразователь
  • Датчик перепада давления для контроля работы рекуператора

Также НЕВАТОМ предлагает щиты управления в следующих исполнениях:
  • R - для систем с роторным рекуператором
  • G - для систем с гликолевым рекуператором
  • S - для систем с камерой смешения
Подбор товаров
Найдено 36 объектов

Цена:
-
Масса:
Объем:
Назначение :
Материал корпуса :
Максимальная мощность электронагревателя:
Класс защиты IP :
Предельный номинальный ток электродвигателя:
Предельная номинальная мощность электродвигателя:
Если не нашли товар с необходимыми параметрами, воспользуйтесь функцией “Рассчитать нестандарт”
Показаны 1 – 24 из 36 объектов, соответствующих запросу:
Сортировать по:
  • Щит управления ABU-PW-1-ZM-0,37/0,37 купить | НЕВАТОМ
    Щит управления ABU-PW-1-ZM-0,37/0,37
    Арт. 00-00056056
    ₽ 114 092
  • Щит управления ABU-PW-1-ZM-0,75/0,75 купить | НЕВАТОМ
    Щит управления ABU-PW-1-ZM-0,75/0,75
    Арт. 00-00056057
    ₽ 115 828
  • Щит управления ABU-PW-1-ZM-1,5/1,5 купить | НЕВАТОМ
    Щит управления ABU-PW-1-ZM-1,5/1,5
    Арт. 00-00056058
    ₽ 113 608
  • Щит управления ABU-PW-1-ZM-2,2/2,2 купить | НЕВАТОМ
    Щит управления ABU-PW-1-ZM-2,2/2,2
    Арт. 00-00056059
    ₽ 115 845
  • Щит управления ABU-PW-1-ZM-3,0/3,0 купить | НЕВАТОМ
    Щит управления ABU-PW-1-ZM-3,0/3,0
    Арт. 00-00056060
    ₽ 114 437
  • Щит управления ABU-PW-1-ZM-4,0/4,0 купить | НЕВАТОМ
    Щит управления ABU-PW-1-ZM-4,0/4,0
    Арт. 00-00056061
    ₽ 113 819
  • Щит управления ABU-PW-1-ZM-5,5/5,5 купить | НЕВАТОМ
    Щит управления ABU-PW-1-ZM-5,5/5,5
    Арт. 00-00056062
    ₽ 114 945
  • Щит управления ABU-PW-1-ZM-7,5/7,5 купить | НЕВАТОМ
    Щит управления ABU-PW-1-ZM-7,5/7,5
    Арт. 00-00056063
    ₽ 116 642
  • Щит управления ABUm-PE-1-ZM-0,37/0,37-4,5/1 купить | НЕВАТОМ
    Щит управления ABUm-PE-1-ZM-0,37/0,37-4,5/1
    Арт. 00-00056029
    ₽ 130 083
  • Щит управления ABUm-PE-1-ZM-0,37/0,37-6/1 купить | НЕВАТОМ
    Щит управления ABUm-PE-1-ZM-0,37/0,37-6/1
    Арт. 00-00056031
    ₽ 133 895
  • Щит управления ABUm-PE-1-ZM-0,37/0,37-7,5/1 купить | НЕВАТОМ
    Щит управления ABUm-PE-1-ZM-0,37/0,37-7,5/1
    Арт. 00-00056033
    ₽ 130 639
  • Щит управления ABUm-PE-1-ZM-0,37/0,37-12/2 купить | НЕВАТОМ
    Щит управления ABUm-PE-1-ZM-0,37/0,37-12/2
    Арт. 00-00056035
    ₽ 152 595
  • Щит управления ABUm-PE-1-ZM-0,37/0,37-15/2 купить | НЕВАТОМ
    Щит управления ABUm-PE-1-ZM-0,37/0,37-15/2
    Арт. 00-00056037
    ₽ 153 669
  • Щит управления ABUm-PE-1-ZM-0,75/0,75-4,5/1 купить | НЕВАТОМ
    Щит управления ABUm-PE-1-ZM-0,75/0,75-4,5/1
    Арт. 00-00056030
    ₽ 132 080
  • Щит управления ABUm-PE-1-ZM-0,75/0,75-6/1 купить | НЕВАТОМ
    Щит управления ABUm-PE-1-ZM-0,75/0,75-6/1
    Арт. 00-00056032
    ₽ 130 338
  • Щит управления ABUm-PE-1-ZM-0,75/0,75-7,5/1 купить | НЕВАТОМ
    Щит управления ABUm-PE-1-ZM-0,75/0,75-7,5/1
    Арт. 00-00056034
    ₽ 129 822
  • Щит управления ABUm-PE-1-ZM-0,75/0,75-12/2 купить | НЕВАТОМ
    Щит управления ABUm-PE-1-ZM-0,75/0,75-12/2
    Арт. 00-00056036
    ₽ 152 119
  • Щит управления ABUm-PE-1-ZM-0,75/0,75-15/2 купить | НЕВАТОМ
    Щит управления ABUm-PE-1-ZM-0,75/0,75-15/2
    Арт. 00-00056038
    ₽ 152 130
  • Щит управления ABUm-PE-1-ZM-0,75/0,75-22,5/2 купить | НЕВАТОМ
    Щит управления ABUm-PE-1-ZM-0,75/0,75-22,5/2
    Арт. 00-00056039
    ₽ 156 140
  • Щит управления ABUm-PE-1-ZM-1,5/1,5-22,5/2 купить | НЕВАТОМ
    Щит управления ABUm-PE-1-ZM-1,5/1,5-22,5/2
    Арт. 00-00056040
    ₽ 156 338
  • Щит управления ABUm-PE-1-ZM-1,5/1,5-30/2 купить | НЕВАТОМ
    Щит управления ABUm-PE-1-ZM-1,5/1,5-30/2
    Арт. 00-00056041
    ₽ 142 806
  • Щит управления ABUm-PE-1-ZM-1,5/1,5-37,5/3 купить | НЕВАТОМ
    Щит управления ABUm-PE-1-ZM-1,5/1,5-37,5/3
    Арт. 00-00056043
    ₽ 166 200
  • Щит управления ABUm-PE-1-ZM-2,2/2,2-30/2 купить | НЕВАТОМ
    Щит управления ABUm-PE-1-ZM-2,2/2,2-30/2
    Арт. 00-00056042
    ₽ 162 537
  • Щит управления ABUm-PE-1-ZM-2,2/2,2-37,5/3 купить | НЕВАТОМ
    Щит управления ABUm-PE-1-ZM-2,2/2,2-37,5/3
    Арт. 00-00056044
    ₽ 167 387
Показывать объектов на странице
Страница
Если не нашли товар с необходимыми параметрами, воспользуйтесь функцией “Рассчитать нестандарт”
Характеристики
Товарная группа Автоматика
Категория Щиты управления
Гарантия 18 мес.
Производитель НЕВАТОМ
Страна производства Россия
Исполнение общего назначения
Документы
Опции
Полезная информация

Общая информация о категории Щиты управления

Система автоматического регулирования и управления вентиляцией – это не только залог точного поддержания параметров воздушной среды в помещении, но и координирование работы всей вентсистемы. Без автоматики в ней могут возникать сбои, способные спровоцировать аварию.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

Систему автоматического регулирования реализуют с помощью щитов управления вентиляционными установками. Главные функции щитов управления — это контроль, оптимизация и защита установки. Кроме того, они упрощают управление вентиляционным оборудованием. Компания НЕВАТОМ разрабатывает и производит щиты управления для приточно-вытяжных систем в разных конфигурациях и комплектациях. По отдельному заказу НЕВАТОМ изготавливает щиты управления по индивидуальным требованиям заказчика.

расшифровка обозначений_стр5 (2).png
abu асшифровка 2.jpg

ПРИЛОЖЕНИЕ

V — управление приточной или вытяжной системой без теплообменников
W — управление приточной системой с водяным нагревателем
E — управление приточной системой с электрическим нагревателем
St — управление приточной системой с паровым нагревателем
RE — управление приточно-вытяжной системой с роторным рекуператором и электрическим нагревателем
RW — управление приточно-вытяжной системой с роторным рекуператором и водяным нагревателем
RSt — управление приточно-вытяжной системой с роторным рекуператором и паровым нагревателем
RGh — управление приточно-вытяжной системой с роторным рекуператором и газовым нагревателем
RV — управление приточно-вытяжной системой с роторным рекуператором без нагревателя
PE — управление приточно-вытяжной системой с пластинчатым рекуператором и электрическим нагревателем
PW — управление приточно-вытяжной системой с пластинчатым рекуператором и водяным нагревателем
PSt — управление приточно-вытяжной системой с пластинчатым рекуператором и паровым нагревателем
PGh — управление приточно-вытяжной системой с пластинчатым рекуператором и газовым нагревателем
PV — управление приточно-вытяжной системой с пластинчатым рекуператором без нагревателя
GE — управление приточно-вытяжной системой с гликолевым рекуператором и электрическим нагревателем
GW — управление приточно-вытяжной системой с гликолевым рекуператором и водяным нагревателем
GSt — управление приточно-вытяжной системой с гликолевым рекуператором и паровым нагревателем
GGh — управление приточно-вытяжной системой с гликолевым рекуператором и газовым нагревателем
GV — управление приточно-вытяжной системой с гликолевым рекуператором без нагревателя
R — синхронизация работы 2-х и более щитов управления
VV — управление приточно-вытяжной системой без нагревателя
VE — управление приточно-вытяжной системой c электрическим нагревателем
VW — управление приточно-вытяжной системой с водяным нагревателем
VSt — управление приточно-вытяжной системой с паровым нагревателем
VGh — управление приточно-вытяжной системой с газовым нагревателем
SV — управление приточной системой с камерой смешения без нагревателя
SE — управление приточно-вытяжной системой с электрическим нагревателем и камерой смешения без вытяжного вентилятора
SW — управление приточно-вытяжной системой с водяным нагревателем и камерой смешения без вытяжного вентилятора
SSt — управление приточно-вытяжной системой с паровым нагревателем и камерой смешения без вытяжного вентилятора
SGh — управление приточно-вытяжной системой с газовым нагревателем и камерой смешения без вытяжного вентилятора
SVV — управление приточно-вытяжной системой с камерой смешения
SVE — управление приточно-вытяжной системой с электрическим нагревателем и камерой смешения c вытяжным вентилятором
SVW — управление приточно-вытяжной системой с водяным нагревателем и камерой смешения c вытяжным вентилятором
SVSt — управление приточно-вытяжной системой с паровым нагревателем и камерой смешения c вытяжным вентилятором
SVGh — управление приточно-вытяжной системой с газовым нагревателем и камерой смешения c вытяжным вентилятором
RSE — управление приточно-вытяжной системой с роторным рекуператором, электрическим нагревателем и камерой смешения
RSW — управление приточно-вытяжной системой с роторным рекуператором, водяным нагревателем и камерой смешения
RSSt — управление приточно-вытяжной системой с роторным рекуператором, паровым нагревателем и камерой смешения
RSGh — управление приточно-вытяжной системой с роторным рекуператором, газовым нагревателем и камерой смешения
RSV — управление приточно-вытяжной системой с роторным рекуператором и камерой смешения без нагревателя
PSE — управление приточно-вытяжной системой с пластинчатым рекуператором, электрическим нагревателем и камерой смешения
PSW — управление приточно-вытяжной системой с пластинчатым рекуператором, водяным нагревателем и камерой смешения
PSSt — управление приточно-вытяжной системой с пластинчатым рекуператором, паровым нагревателем и камерой смешения
PSGh — управление приточно-вытяжной системой с пластинчатым рекуператором, газовым нагревателем и камерой смешения
PSV — управление приточно-вытяжной системой с пластинчатым рекуператором и камерой смешения без нагревателя
PVZ–W — управление тепловой завесой с водяным нагревателем
PVZ–Е — управление тепловой завесой с электрическим нагревателем
GSE — управление приточно-вытяжной системой с гликолевым рекуператором, электрическим нагревателем и камерой смешения
GSW — управление приточно-вытяжной системой с гликолевым рекуператором, водяным нагревателем и камерой смешения
GSSt — управление приточно-вытяжной системой с гликолевым рекуператором, паровым нагревателем и камерой смешения
GSGh — управление приточно-вытяжной системой с гликолевым рекуператором, газовым нагревателем и камерой смешения

ЩИТЫ УПРАВЛЕНИЯ НЕВАТОМ ПОЗВОЛЯЮТ

  • Поддерживать заданные параметры воздуха в помещении
  • Контролировать и управлять работой агрегатов, входящих в состав оборудования систем вентиляции, кондиционирования
  • Обеспечивать индикацию состояния работающего оборудования
  • Защищать оборудование от критических режимов работы
  • Поддерживать и изменять желаемую температуру воздуха на выходе вентиляционной установки и в помещении
  • Плавно или ступенчато изменять производительность вентиляционной установки
  • Контролировать степень загрязнения воздушных фильтров
  • Закладывать дополнительные функции управления вентиляционной установкой. Например, прогрев водяных калориферов или предварительный прогрев воздушного клапана
  • Подключить резервный вентилятор
  • Реализовать питание и управление всем оборудованием в одном щите автоматики
  • Интегрировать щит управления в систему диспетчеризации посредством Modbus RTU, Modbus TCP/IP
Главные функции щитов управления — это контроль, оптимизация и защита установки. Кроме того, они упрощают управление вентиляционным оборудованием. Обслуживающему персоналу нужно задать необходимые параметры, а задачи по их обеспечению система управления возьмет на себя.

БЫСТРЫЙ ПОДБОР СТАНДАРТНЫХ ЩИТОВ УПРАВЛЕНИЯ

Функции стандартного щита 1.jpgФункции стандартного щита 2.jpgФункции стандартного щита 3.jpg

Функции щита зентек 1.jpgФункции щита зентек 2.jpgФункции щита зентек 3.jpg


ОСНОВНЫЕ ФУНКЦИИ ЩИТОВ УПРАВЛЕНИЯ ПРИТОЧНО-ВЫТЯЖНЫМИ УСТАНОВКАМИ

Щиты управления приточно-вытяжными установками содержат все функции стандартных щитов управления.

Дополнительно их можно укомплектовать следующими решениями:
  • Пластиковый или металлический корпус
  • Управление водяным или фреоновым охлаждением
  • Увлажнение или осушение воздуха
  • Комплектующие от ведущих производителей
  • Модули расширения для добавления дополнительных опций

функции щитов пву 1.jpgфункции щитов пву 2.jpgфункции щитов пву 3.jpg

Общая информация о группе товаров Автоматика

Системы автоматического регулирования и управления являются неотъемлемой частью любой системы вентиляции, в задачу которой входит обеспечение воздухообмена, а также создание и поддержание требуемого микроклимата в помещении. Подобное оборудование повсеместно применяется на объектах различного назначения, включая производственные цеха, склады, спортивные и торговые комплексы, офисные центры, места общественного отдыха.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

К приборам автоматики для вентиляционных систем относятся такие изделия как: датчики температуры и давления, регуляторы скорости и температуры, устройства управления (контроллеры), реле защиты, а также исполнительные механизмы с электрическим приводом. Приборы автоматики позволяют поддерживать работу оборудования не только в автоматическом режиме, но также в режиме дистанционного и ручного управления.

Наш сайт использует файлы cookies. Пожалуйста, ознакомьтесь с правилами их использования. Вы можете отключить cookies в настройках браузера
ОК
