Конструкция радиальных вентиляторов НЕВАТОМ
| Блог НЕВАТОМ

Радиальные вентиляторы применяются в системах общеобменной, приточной и вытяжной вентиляции, а также в системах аварийной противодымной вентиляции и для работы в агрессивных и взрывоопасных средах.

НЕВАТОМ производит радиальные вентиляторы низкого (ВР 86-77) и среднего (ВР 280-46) давления общепромышленного и специального назначения. Их преимущества обусловлены применяемыми технологиями производства и материалами, улучшающими характеристики оборудования.

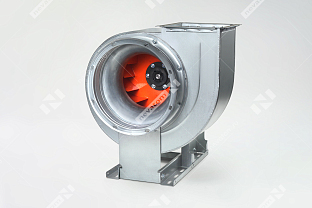

Входной конфузор ВР 86-77 обеспечивает перекрытие с покрывным конусом рабочего колеса в осевом направлении и небольшой радиальный зазор. Такая конструкция увеличивает КПД вентилятора и снижает создаваемый им шум.

Рабочие колеса ВР 86-77 имеют загнутые назад лопатки. Они производятся из углеродистой стали с полимерным покрытием на роботизированном сварочном комплексе. Эти рабочие колеса характеризуются высоким КПД.

Рабочие колеса ВР 280-46 имеют загнутые вперед лопатки. Они производятся из оцинкованной стали или из углеродистой стали с полимерным покрытием. В первом случае применяется закатка установочных усов без применения сварки, во втором – используется роботизированный сварочный комплекс.

Использование роботизированной сварки при изготовлении радиальных вентиляторов минимизирует брак из-за человеческого фактора. Робот варит строго по координатам, с определенной производительностью, необходимой силой тока и скоростью подачи проволоки. В результате мы получаем хорошо выполненные швы с необходимым катетом и проваркой. Использование автоматизированной сварки обеспечивает стабильное качество рабочих колес и серийность производства.

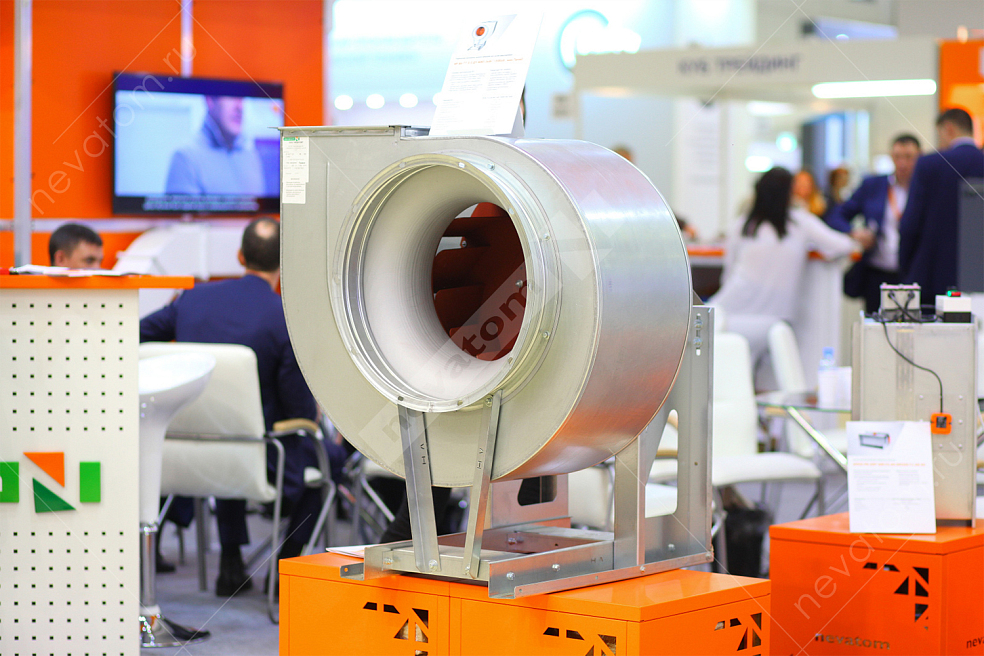

Спиральный корпус выполнен из оцинкованной тонколистовой стали. «Щеки» корпуса изготавливаются на оборудовании с ЧПУ, что обеспечивает точность положения впускного отверстия и отверстий для сборки и монтажа. «Щеки» и образующая корпуса соединяются с помощью «питтсбургского фальца». Питтсбургский шов – это одна из самых надежных технологий фальцовки. Ее преимущество основано на конструкции шипа и паза, которая позволяет получить герметичные, прочные швы и дополнительную жесткость корпуса.

Опорная рама вентилятора состоит из площадки под электродвигатель, которая закреплена между двумя вертикальными стойками, установленными на сварное основание. Рама имеет опорный диск для крепления к ней спирального корпуса. Опорные диски обеспечивают жесткую сборку конструкции.

Двигатель – трехфазный асинхронный, с короткозамкнутым ротором серии АИР или аналог.

  • Защита от пыли и брызг воды IP54
  • Класс изоляции «F» – нагревостойкость обмотки до 155 °
  • Климатическое исполнение У2, умеренный климат
  • Рабочая температура от – 45 °С до + 40 °С
  • Средняя наработка на отказ не менее 20 000 ч

Чтобы оформить заказ или узнать о наличии продукции на складе, воспользуйтесь помощью специалистов ближайшего филиала НЕВАТОМ.
