Промышленные системы вентиляции требуют оборудования, которое работает стабильно, экономно и выдерживает высокие эксплуатационные нагрузки. Компания НЕВАТОМ производит осевые вентиляторы VO, ориентированные именно на такие задачи. Эти устройства применяются в общеобменных системах и системах подпора и компенсации дымоудаления.
Принцип действия и преимущества конструкции
Рабочее колесо, закрепленное на валу двигателя, при вращении формирует направленный воздушный поток, перемещение воздуха при этом происходит под действием тех же принципов, что и на крыльях самолёта: на выпуклой части вращающейся лопатки создается область низкого давления, а на вогнутой - высокого.
Главное отличие осевых вентиляторов — компактность и прямолинейность воздушного потока. Они занимают меньше места, чем радиальные аналоги, и при этом передают воздух без значительных потерь давления. Регулируемый угол установки лопаток, вариативность рабочих колёс и широкий диапазон типоразмеров позволяют точно подобрать модель под условия конкретного объекта.
Конструктивное исполнение
Включает пять ключевых элементов:
- Рабочее колесо
- Стальной корпус
- Клеммную коробку для подключения питания
- Электродвигатель
- Опорную раму (в зависимости от исполнения)
Корпус выполняется из стали, что обеспечивает жёсткость и устойчивость к нагрузкам. Полимерное покрытие защищает от коррозии и продлевает срок службы. В агрегатах начиная с типоразмера 6,3 предусмотрена выносная клеммная коробка, упрощающая обслуживание и подключение.
Рабочие колёса производятся из полиамида, армированного стекловолокном. Этот материал сочетает малый вес и высокую прочность, что снижает вибрацию и увеличивает КПД. Минимальный зазор между корпусом и лопатками дополнительно уменьшает потери на переток воздуха.
Электродвигатель и эксплуатационные параметры
В качестве привода используются трёхфазные асинхронные электродвигатели (380 В, 50 Гц) серии АИР и их аналоги. Все двигатели проходят проверку по стандарту ГОСТ IEC 60034-5-2014 и имеют:
- Степень защиты IP55 (пыле- и влагозащита)
- Класс изоляции F
- Исполнение У или УХЛ по ГОСТ 15150
- Диапазон рабочих температур от −45 °С до +40 °С (У) и от −60 °С до +40 °С (УХЛ)
- Среднюю наработку на отказ не менее 20 000 часов
- Гарантийный срок эксплуатации — 18 месяцев
Климатическая устойчивость
Осевые вентиляторы разработаны для эксплуатации в умеренном и умеренно-холодном климате. Это оборудование успешно работает как внутри помещений, так и на открытых площадках. Температурный диапазон перемещаемой среды — от −60 °С до +40 °С, что позволяет использовать продукцию НЕВАТОМ на промышленных площадках металлургии, химии, энергетики и в инженерных системах гражданских зданий.
Состав и монтажные решения
Для эффективной и безопасной установки применяются специальные комплектующие, повышающие производительность и уменьшающие вибрационные нагрузки:
- Гибкие вставки — служат для демпфирования колебаний и предотвращают передачу вибраций на воздуховоды
- Защитные решетки — исключают попадание посторонних предметов внутрь проточной части
- Переходные патрубки — обеспечивают надёжное соединение с воздуховодами
- Конфузоры — снижают потери давления при свободном всасывании
- Диффузоры — повышают эффективность при работе в вытяжных схемах
- Зонты и козырьки — защищают оборудование от осадков при наружном монтаже
- Монтажные стаканы — упрощают крепление на кровле и обеспечивают герметичность сопряжений
Все комплектующие изготавливаются из оцинкованной либо нержавеющей стали в зависимости от климатического исполнения установки.

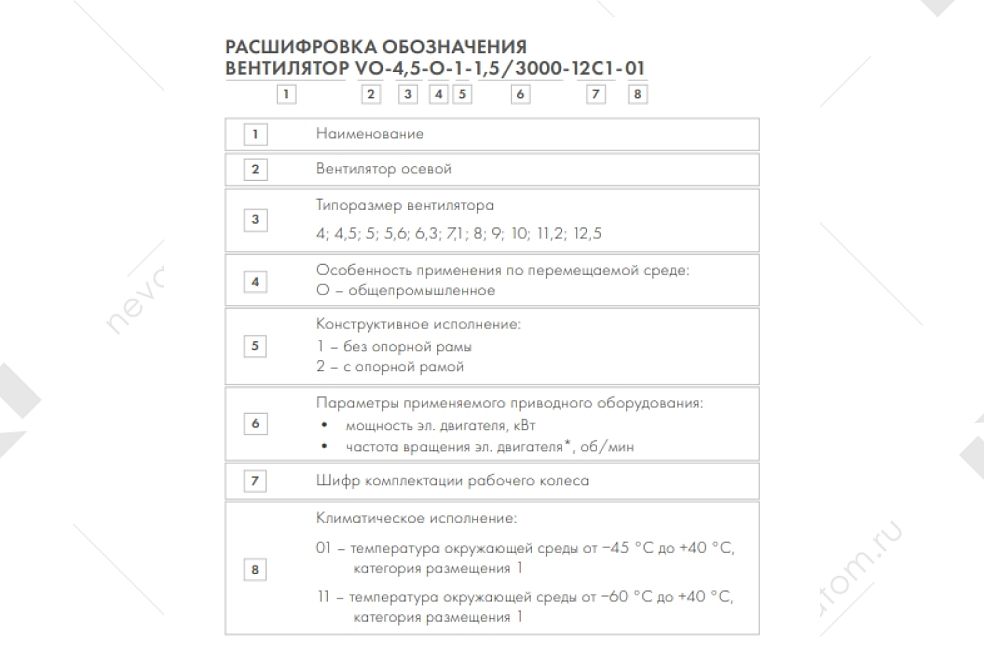

Модельные группы и диапазон характеристик

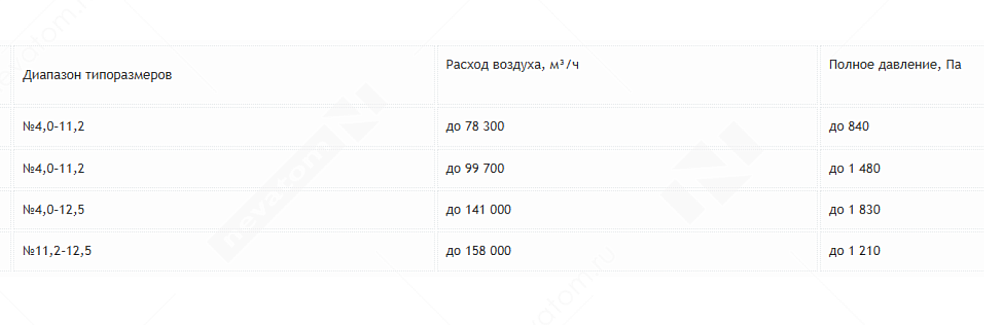

Для систематизации подбора оборудования серия разделена на четыре группы, каждая из которых охватывает свой диапазон производительности и давления:
.png)
Такое деление упрощает подбор и позволяет выбирать оборудование с минимально возможной мощностью электродвигателя, что снижает энергозатраты и стоимость эксплуатации.
Аэродинамические характеристики определяются испытаниями на стенде типа «А» по ГОСТ 10921-2017. Все значения приведены к нормальным условиям (ρ = 1,2 кг/м³, t = 20 °С, φ = 50 %, атмосферное давление 101,3 кПа), что гарантирует точность данных при проектировании.

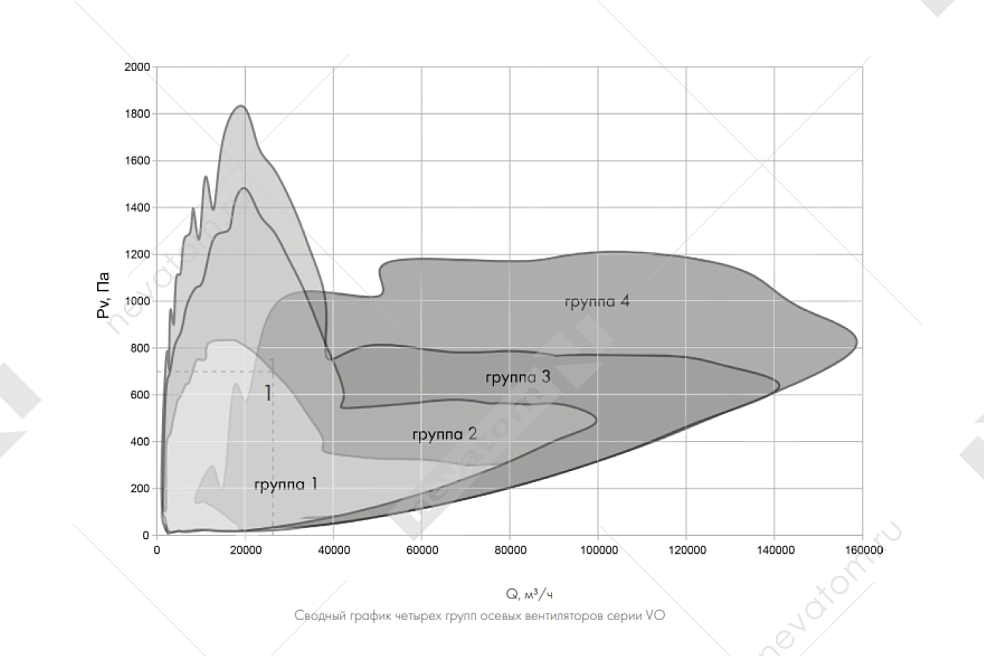

Пример выбора оборудования
Для системы с производительностью 25 000 м³/ч и полным давлением 710 Па подойдут установки типоразмеров №7,1 и №8,0 первой группы. Конкретный вариант выбирается по графикам рабочих характеристик в зависимости от требуемого КПД и мощности двигателя.
Энергоэффективность и эксплуатационные преимущества
Благодаря оптимизированному профилю лопаток и малому зазору между элементами проточной части серия VO демонстрируют высокий КПД. Это снижает энергопотребление и обеспечивает стабильные параметры воздушного потока даже при изменении нагрузки в системе.
Преимущества продукции НЕВАТОМ:
- Высокая надежность и стойкость к износу
- Возможность работы при низких температурах
- Широкий выбор типоразмеров и исполнений
- Энергоэффективность, подтверждённая испытаниями
Осевые вентиляторы VO — результат инженерных разработок, направленных на создание надежных и экономичных систем вентиляции. Конструкция, основанная на аэродинамических расчетах и прочных материалах, обеспечивает сочетание компактности и высокой производительности.
Опыт проектирования и собственные испытательные мощности позволяют компании гарантировать соответствие оборудования всем требованиям промышленной эксплуатации.
