Описание

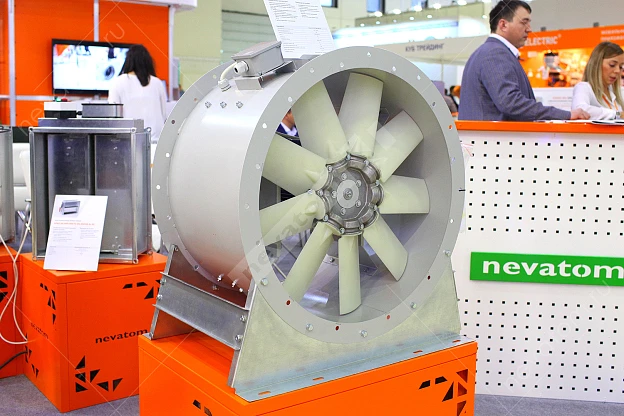

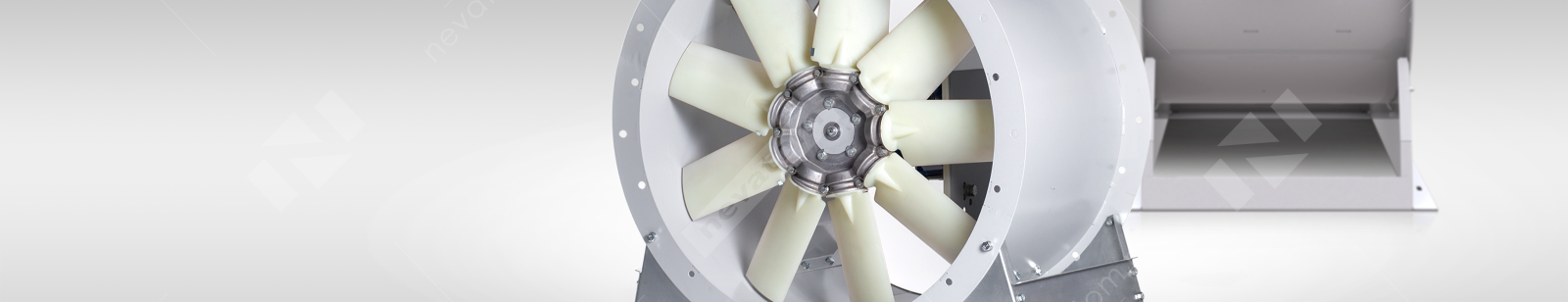

Осевые вентиляторы нужны для перемещения воздуха в системах приточной и вытяжной общеобменной вентиляции. Они подходят и для приточной противодымной вентиляции (системы подпора дыма).

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт»

Принцип работы вентилятора VO состоит в том, что рабочее колесо, посаженное на вал, приводится во вращение электродвигателем. Воздух, который попадает в каналы между лопатками колеса, разгоняется по этим каналам. Затем центробежная сила направляет его к выходному отверстию.

Главное преимущество осевых вентиляторов в том, что они компактнее радиальных. Кроме того, они имеют низкий коэффициент радиального изменения направления потока. Эти вентиляторы перекрывают большое количество режимов работы. Этого достигают за счет изменений в конструктиве рабочего колеса, угла направления лопаток и типоразмеров вентилятора.

Вентиляторы серии VO предназначены для эксплуатации в умеренном (У) климате 1-й категории размещения. Температура перекачиваемого воздуха ограничена в пределах от –45 °С до +40 °С. Также НЕВАТОМ изготавливает вентиляторы, работающие в умеренно-холодном климате (УХЛ *). Температура перекачиваемой среды от –60 °С до +40 °С.

Для эксплуатации в сейсмически опасных районах нужны осевые вентиляторы в сейсмостойком исполнении. Они соответствуют требованиям сейсмостойкости при воздействиях до 9 баллов по шкале MSK-64. Уровень установки над нулевой отметкой составляет 0-70м.

По умолчанию вентиляторы имеют направление движения воздуха в сторону двигателя.

Гарантийный срок: 18 месяцев.

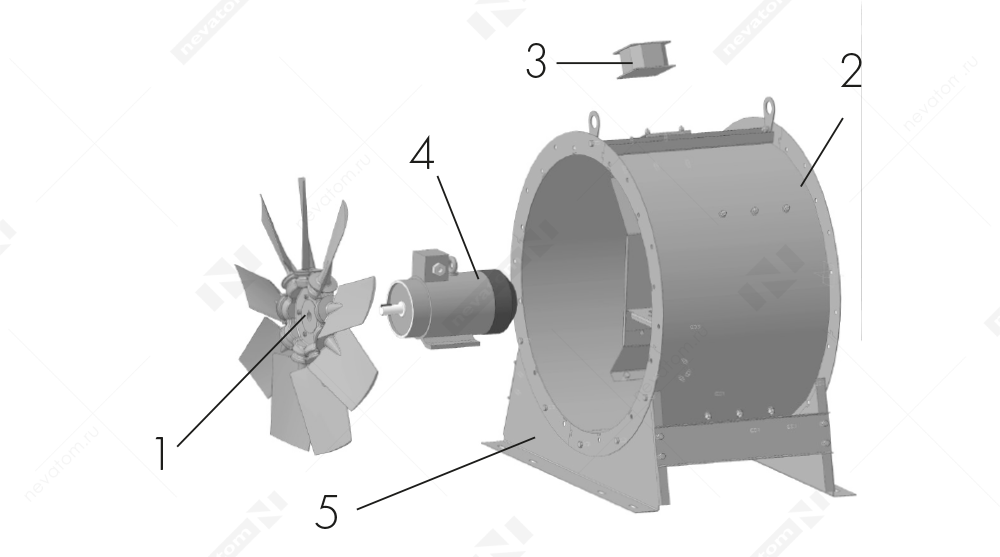

КОНСТРУКЦИЯ ВЕНТИЛЯТОРОВ ОСЕВЫХ VO

Осевой вентилятор серии VO состоит из следующих элементов:
1 – Рабочее колесо
2 – Корпус
3 – Клеммная коробка для подключения вентилятора
4 – Электродвигатель
5 – Опорная рама для горизонтальной установки (опционально)

Выбранные профилированные лопатки, выполненные из усиленного стекловолокном полиамида (У) или алюминия (УХЛ), и минимальный зазор между рабочим колесом (1) и корпусом (2) позволяют достичь высокого КПД. Это делает вентилятор VO энергоэффективнее большинства других схем. Примененные материалы снижают вес вентилятора.

Корпус вентилятора изготовлен из стали с полимерным покрытием. Присоединительные фланцы соединяют с корпусом сваркой. На корпусе вентиляторов с типоразмерами от №6,3 расположена клеммная коробка (3) для подключения электродвигателя (4) вентилятора.

В осевых вентиляторах применяют трехфазные (380 В/50 Гц) асинхронные двигатели с короткозамкнутым ротором серии АИР или их аналоги. По умолчанию такие двигатели имеют класс защиты электродвигателя IP55 по ГОСТ IEC 60034-5-2014 в пыле- и брызгозащищенном исполнении:
  • Класс изоляции «F»
  • Климатическое исполнение У, УХЛ (по ГОСТ 15150)
  • Рабочая температура от –45 °С до +40 °С (У), от –60 °С до +40 °С (УХЛ)
  • Средняя наработка на отказ не менее 20 000 ч

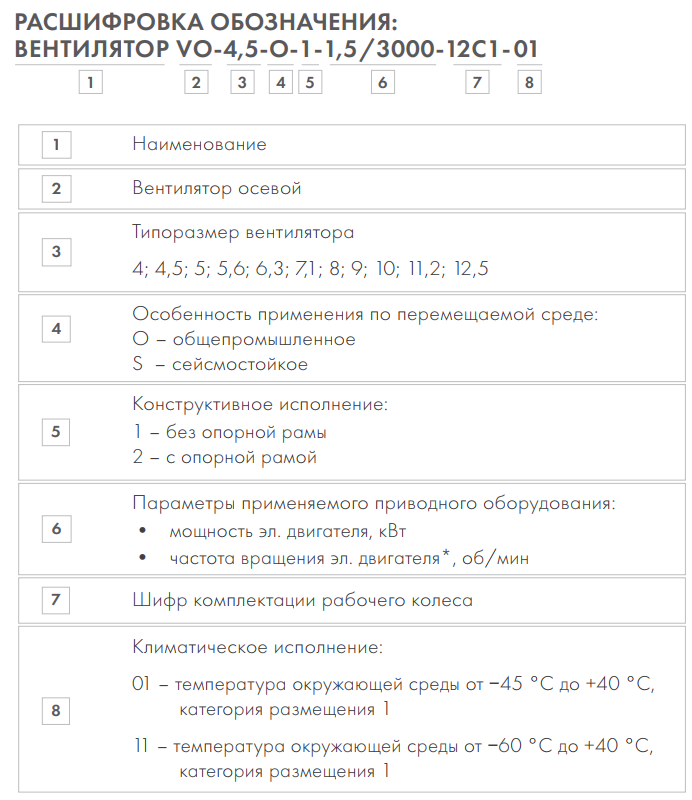

ОБОЗНАЧЕНИЕ ВЕНТИЛЯТОРОВ ОСЕВЫХ VO

Расшифровка 35.png
Расшифровка 36.png

СХЕМА МОНТАЖА ОСЕВЫХ ВЕНТИЛЯТОРОВ

Монтаж осевых вентиляторов рекомендуют выполнять с использованием дополнительных комплектующих. Примеры монтажа и необходимые комплектующие указаны на схемах:

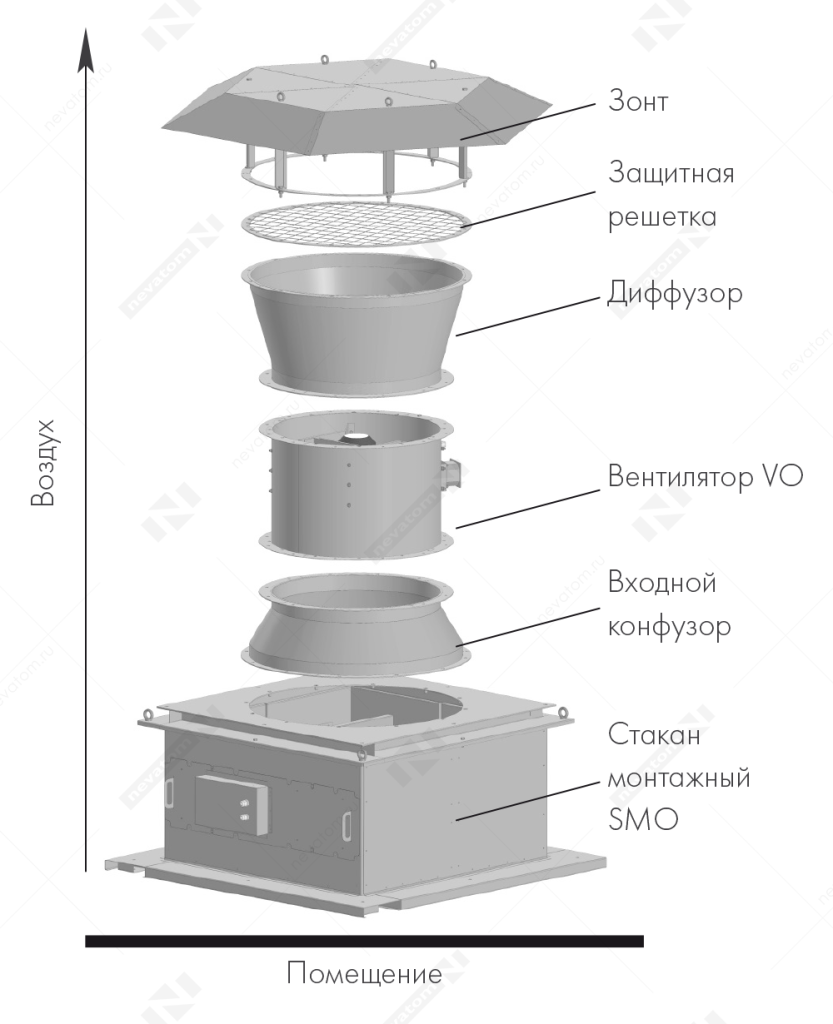

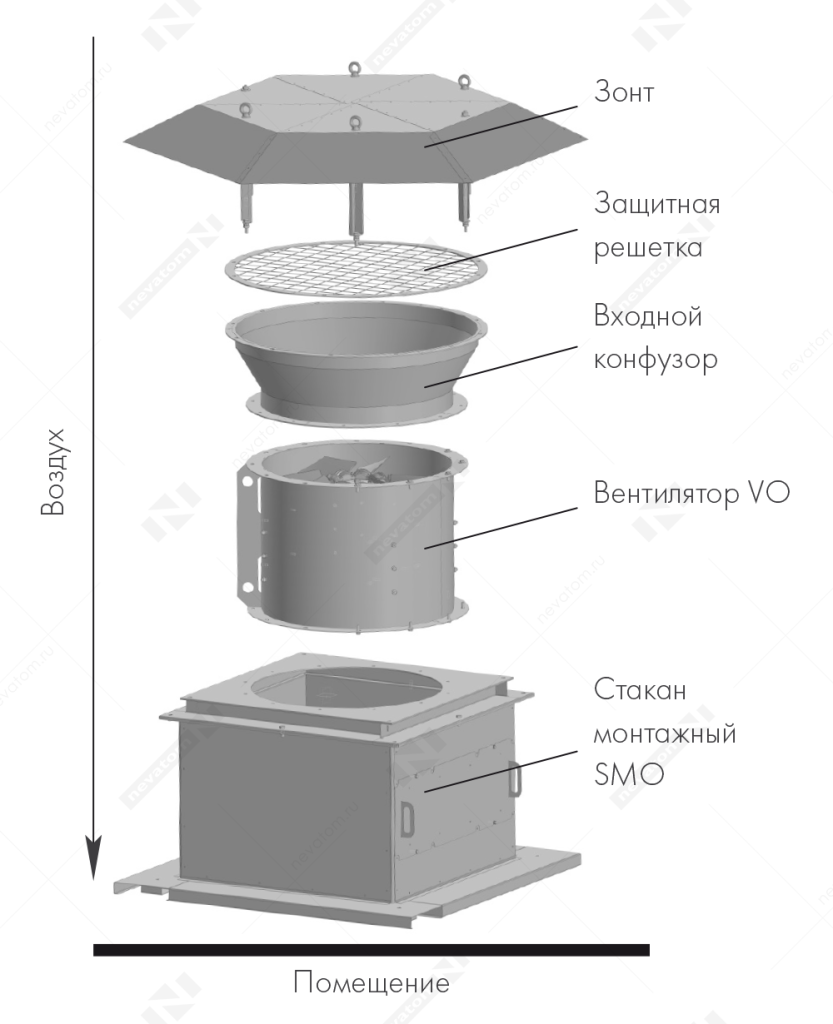

СХЕМА 1: ВЕРТИКАЛЬНЫЙ НА ПРИТОК (ПОДПОР)


СХЕМА 2: ВЕРТИКАЛЬНЫЙ НА ВЫТЯЖКУ

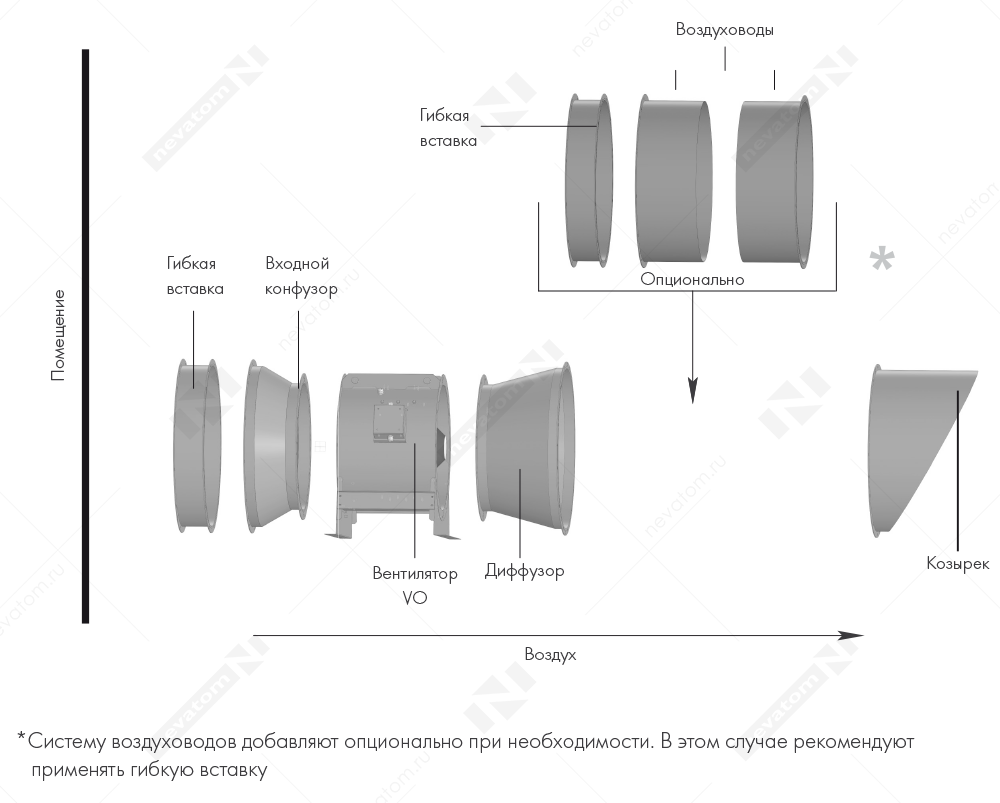

СХЕМА 3: ГОРИЗОНТАЛЬНЫЙ НА ВЫТЯЖКУ

4_СМ_VO_ГОР_ на вытяжку.png

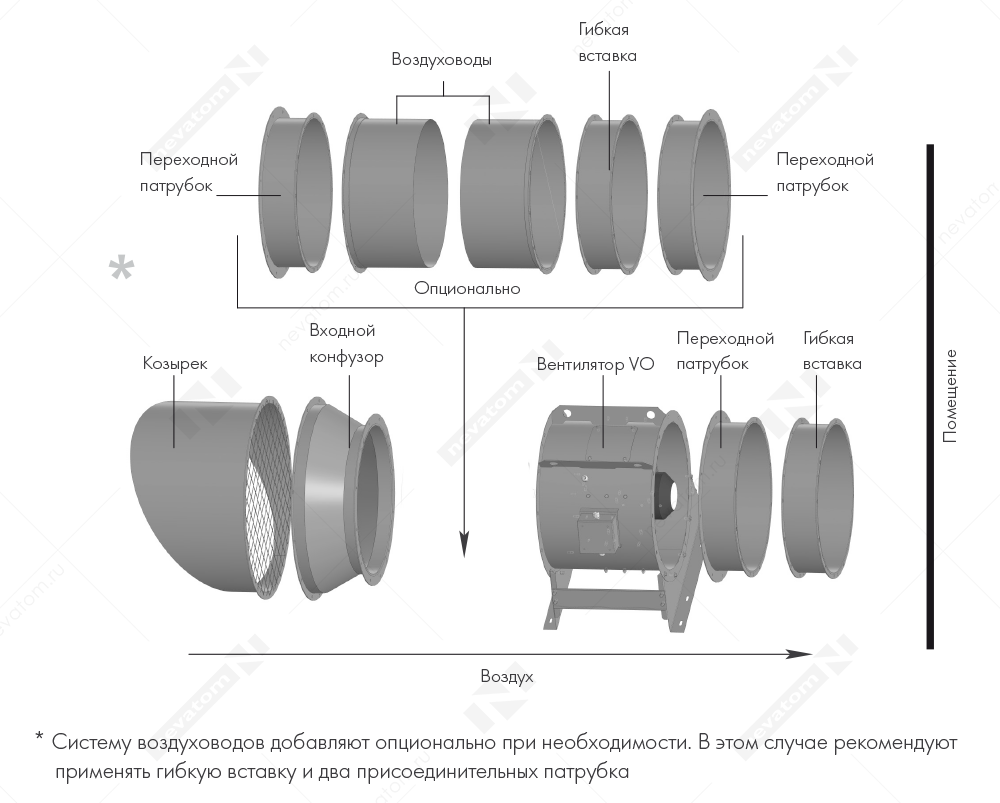

СХЕМА 4: ГОРИЗОНТАЛЬНЫЙ НА ПРИТОК (ПОДПОР)

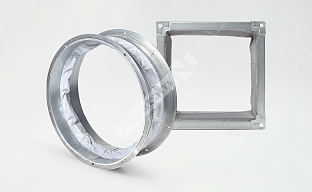

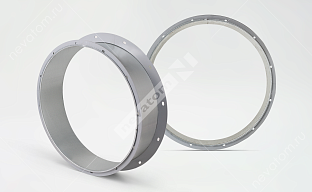

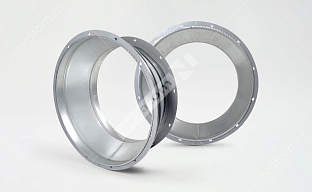

ГИБКИЕ ВСТАВКИ ДЛЯ ОСЕВЫХ VO

Снижают передачу механических вибраций от осевого вентилятора к системе воздуховодов. Представляют собой два фланца, соединенных между собой гибким элементом. Для эксплуатации в умеренном климате фланцы изготавливают из оцинкованной стали, в умеренно-холодном – из хладостойкой стали.

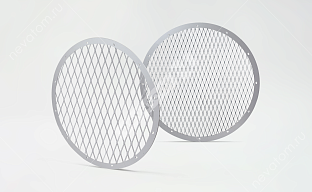

ЗАЩИТНАЯ РЕШЕТКА ДЛЯ ОСЕВЫХ VO

Решетка нужна, чтобы посторонние предметы не могли попасть в вентилятор. Она же исключает доступ к его внутренним элементам. Защитная решетка представляет собой сетку, ее изготавливают из оцинкованной стали для умеренного климата или из хладостойкой стали для умеренно-холодного климата. Крепят решетку к фланцу. Также она может располагаться между двумя фланцами.

ПЕРЕХОДНОЙ ПАТРУБОК ДЛЯ ОСЕВЫХ VO

Переходной патрубок необходим для присоединения осевого вентилятора серии VO к воздуховодам и представляет собой участок воздуховода с двумя фланцами.

ВХОДНОЙ КОНФУЗОР ДЛЯ ОСЕВЫХ VO

Чтобы уменьшить аэродинамические потери при свободном всасывании в вентилятор, инженеры НЕВАТОМ рекомендуют применять конфузор. Он представляет собой участок воздуховода с плавным изменением сечения под углом 30 градусов, закреплённый между двумя фланцами.

ДИФФУЗОР ДЛЯ ОСЕВЫХ VO

Диффузор нужен, чтобы увеличить КПД осевого вентилятора, который используют для вытяжных систем. Он представляет собой участок плавного изменения сечения с двумя фланцами под углом 15°. Если диффузор используют как конечный элемент системы, в НЕВАТОМ рекомендуют установить защитную решетку на выходе.

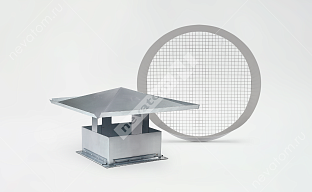

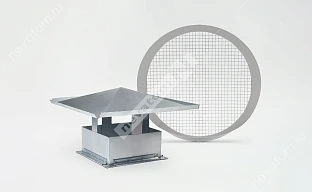

ЗОНТ ДЛЯ ОСЕВЫХ VO

Зонт нужен, чтобы защитить вентиляторы серии VO от осадков, когда их размещают вне помещений в вертикальном положении. У зонта есть транспортировочные крепления, чтобы перемещать его вместе с вентилятором.

КОЗЫРЕК ДЛЯ ОСЕВЫХ VO

Козырек выполняет ту же функцию, что и зонт, но с той поправкой, что его используют при горизонтальном положении осевых вентиляторов серии VO. Если козырек не крепится к вентилятору через входной конфузор или диффузор, нужно использовать переходной патрубок согласно схеме горизонтального монтажа на приток (подпор).

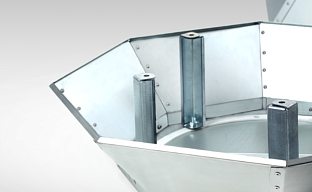

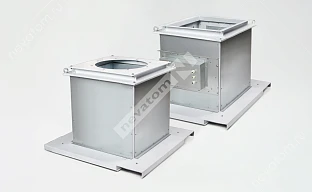

МОНТАЖНЫЙ СТАКАН ДЛЯ ОСЕВЫХ VO

Монтажный стакан применяют для ускорения и упрощения монтажа вентилятора на кровле здания. Стакан монтажный представляет собой раму прямоугольного сечения, внутри которой возможна установка воздушного клапана. Имеются крепления для установки на несущей части кровли. В конструкции предусмотрен переходной фланец.

Монтажный стакан изготавливают:
  • В общепромышленном исполнении (оцинкованная сталь)
  • В коррозионностойком исполнении (проточная часть из нержавеющей стали)
  • В сейсмостойком исполнении (оцинкованная сталь)

РЕКОМЕНДАЦИИ ПО МОНТАЖУ ВЕНТИЛЯТОРОВ ОСЕВЫХ VO

Чтобы осевые вентиляторы нормально работали и выдавали заявленные аэродинамические характеристики, соблюдайте при монтаже на месте эксплуатации следующие рекомендации:
  • Гибкие вставки необходимо использовать без смещения
  • При необходимости установки отвода между фасонным элементом и вентилятором необходимо выдержать расстояние не меньше 2,5 диаметра воздуховода. Допускается вместо прямого участка использовать отвод с «направляющими» пластинами или составной отвод с большим радиусом закругления
  • При отсутствии сети воздуховодов необходимо установить со стороны всасывающего отверстия вентилятора конфузор и защитную решетку, со стороны нагнетателя – диффузор и защитную решетку
  • При наличии со стороны всасывающего отверстия вентилятора устройств, сужающих поток воздуха, необходимо установить прямой участок воздуховода длиной не меньше 2,5 диаметра воздуховода
  • Для свободного всасывания необходимо выдержать расстояние в размере одного диаметра воздуховода от посторонних предметов и ограждений
 Кроме вентилятора в сейсмостойком исполнении
Подбор товаров

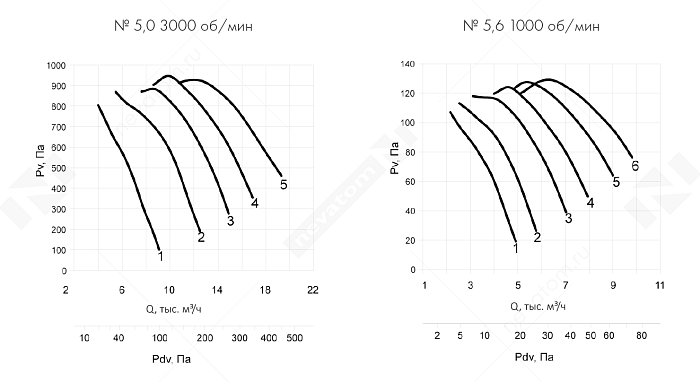

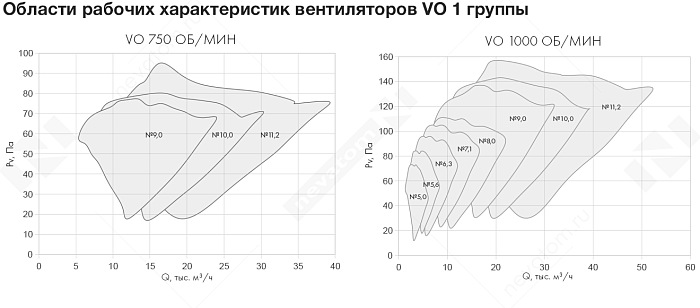

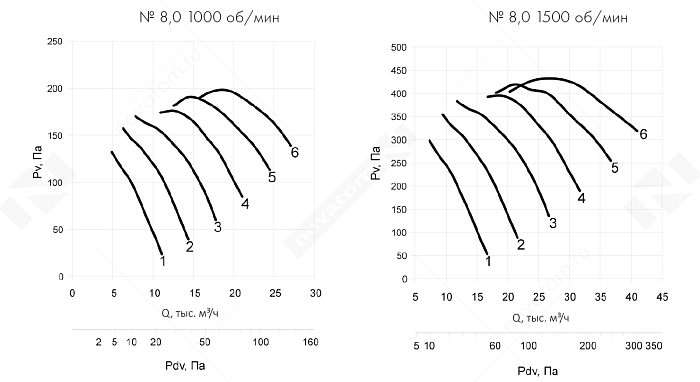

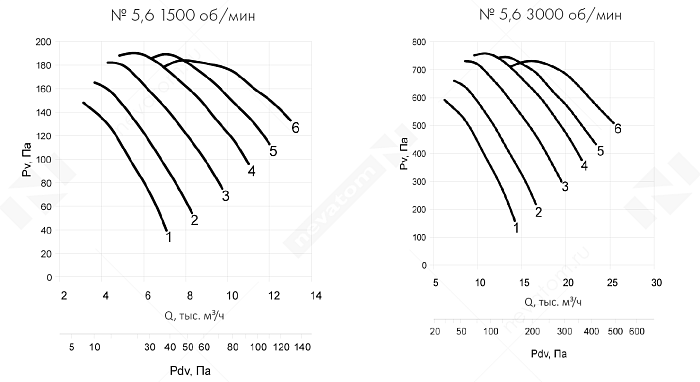

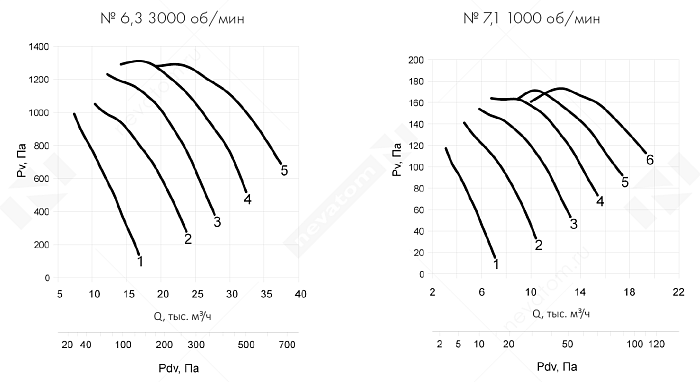

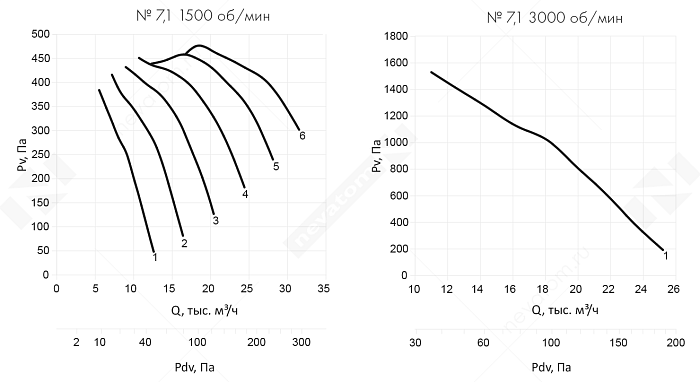

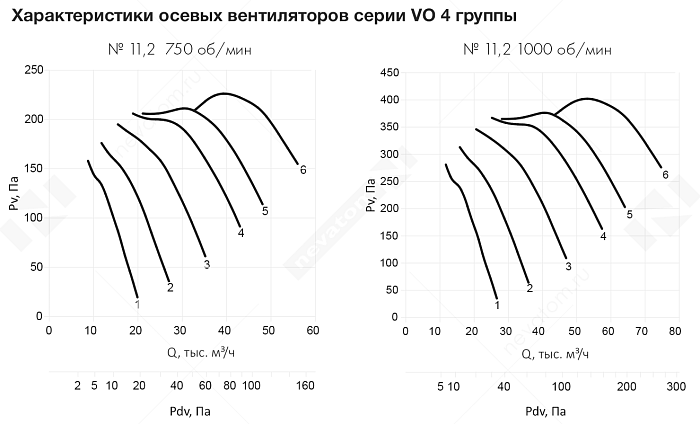

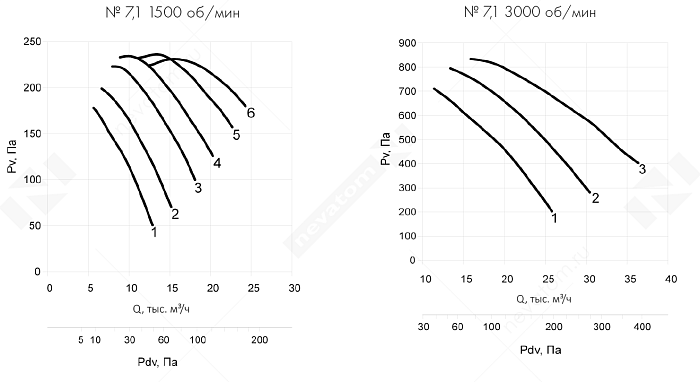

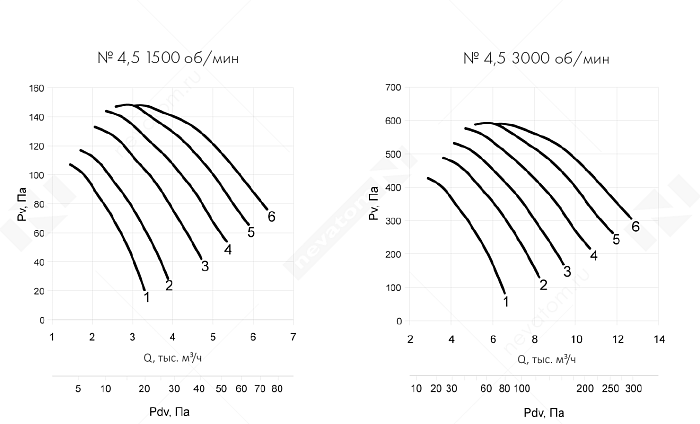

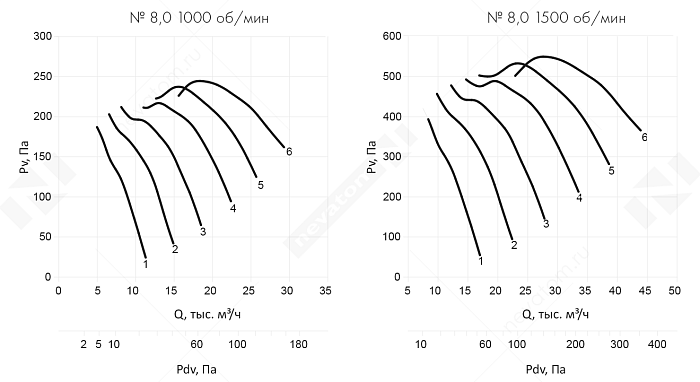

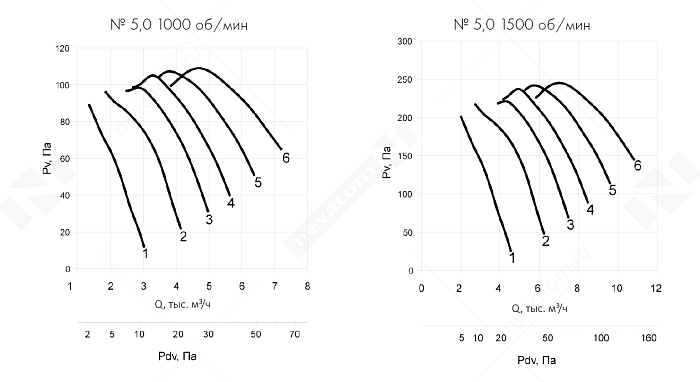

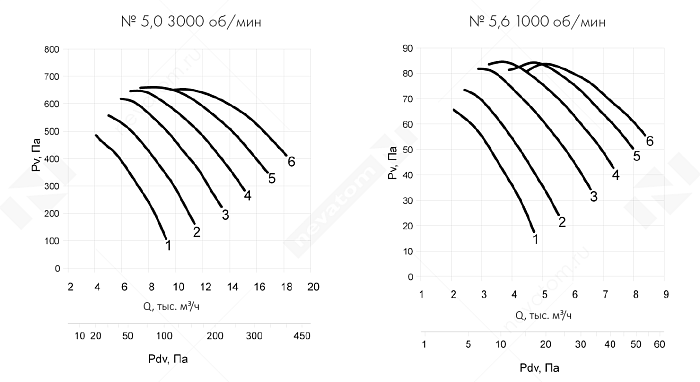

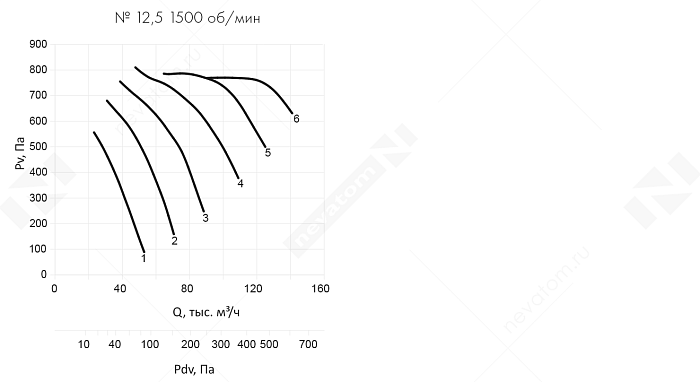

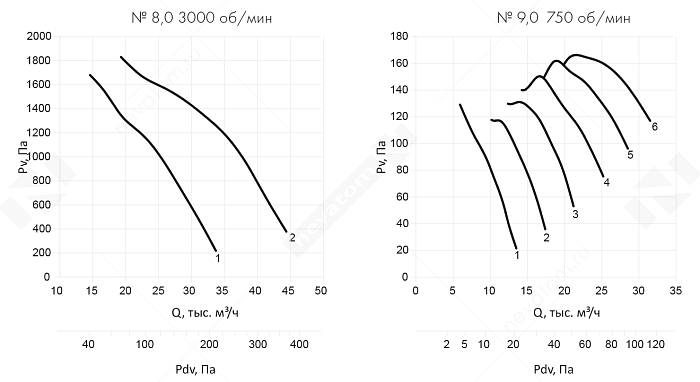

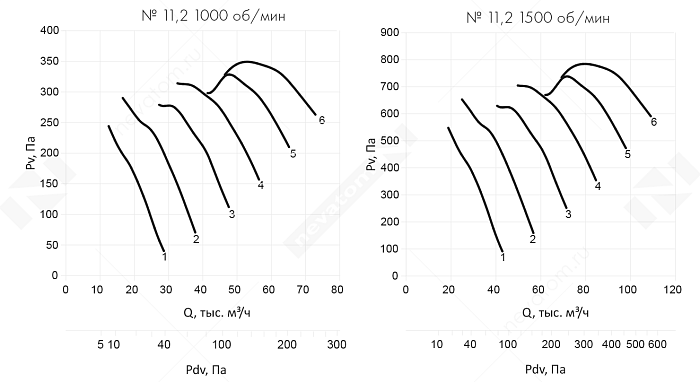

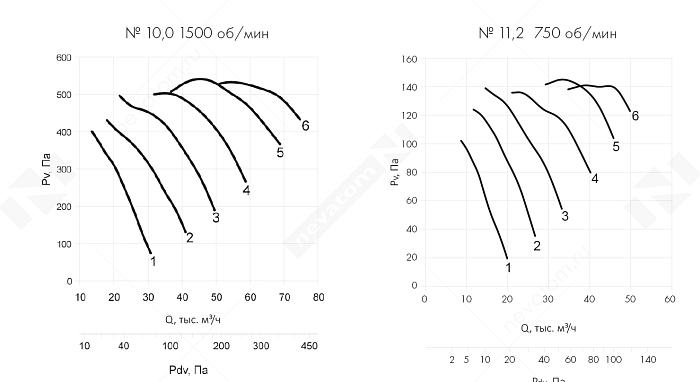

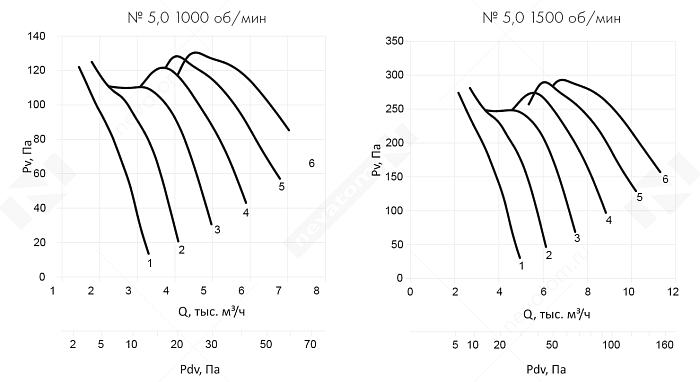

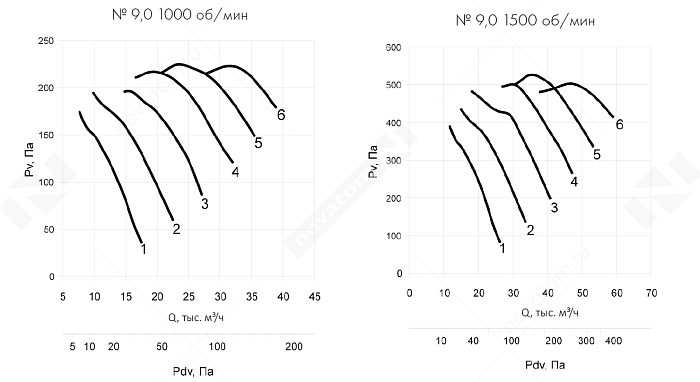

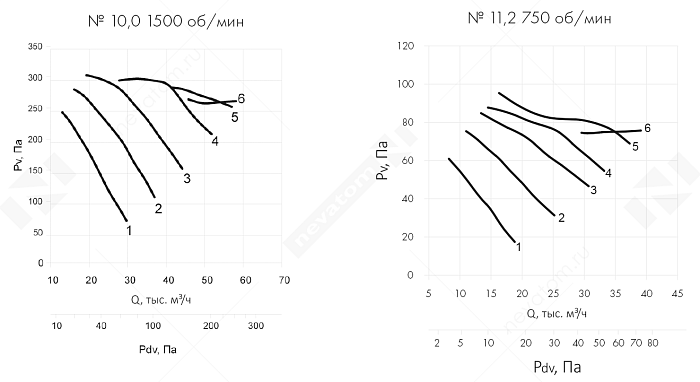

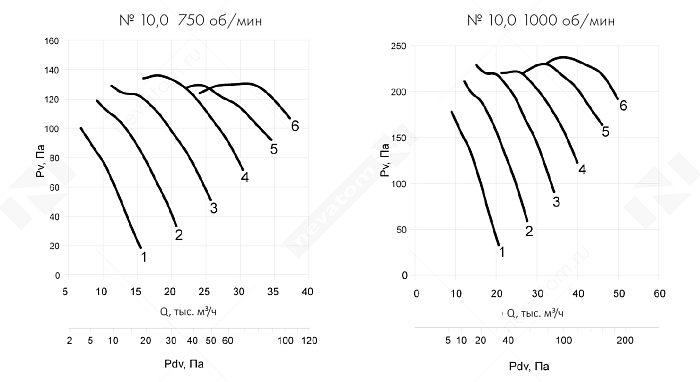

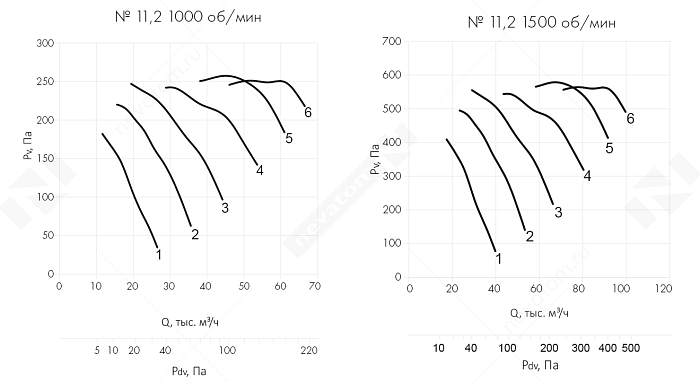

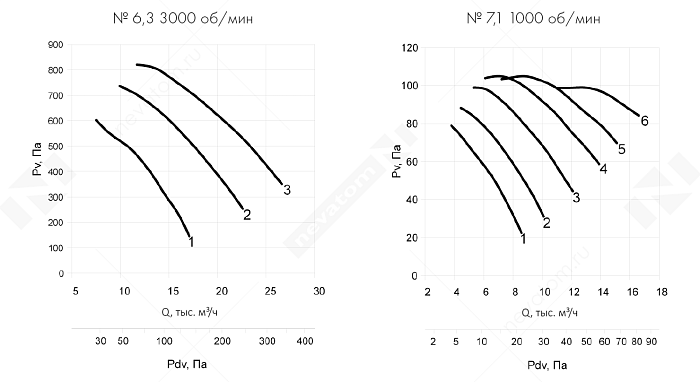

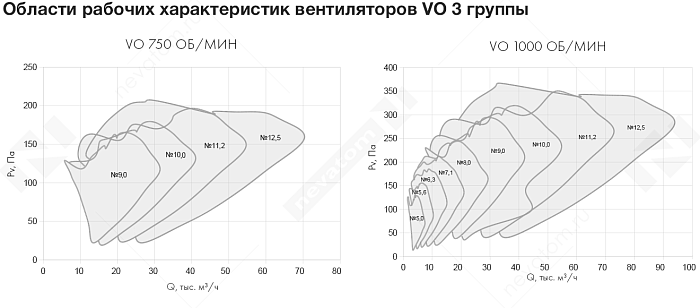

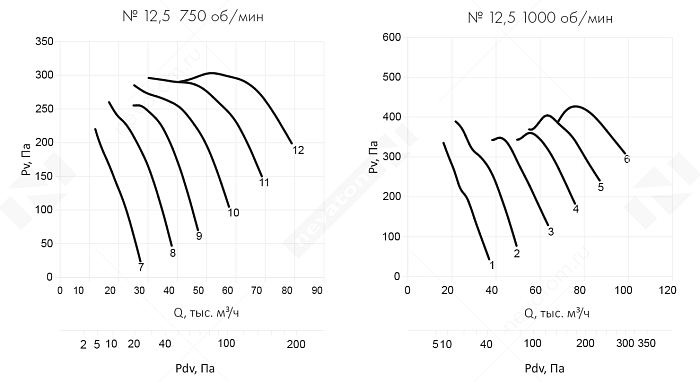

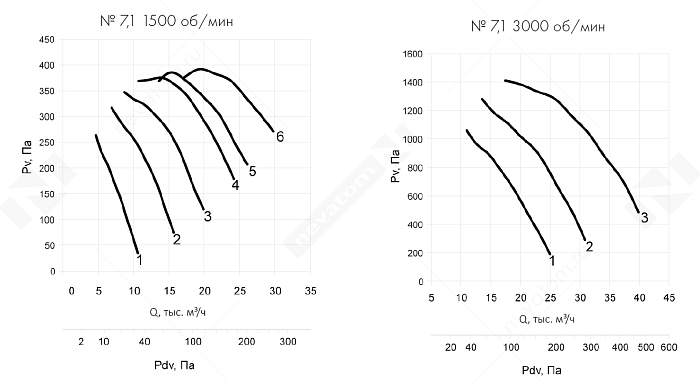

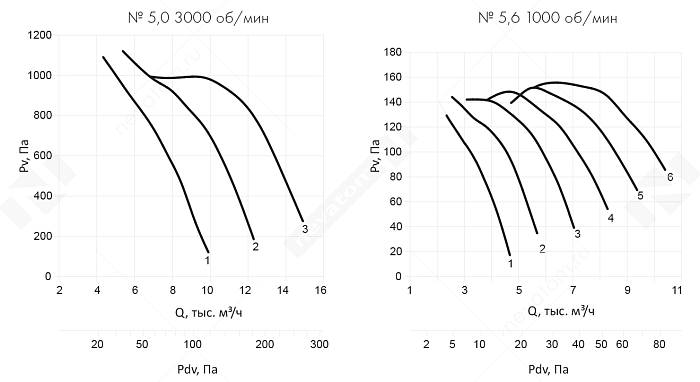

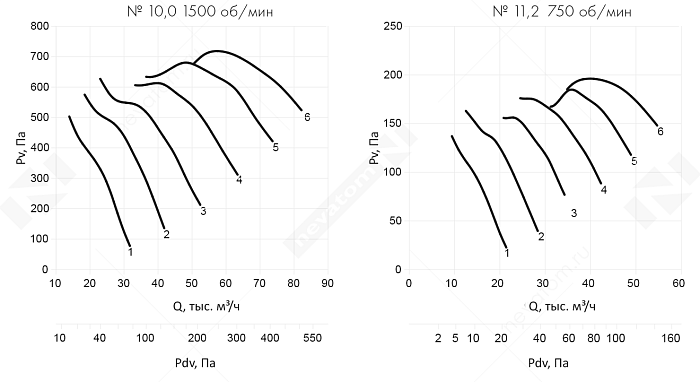

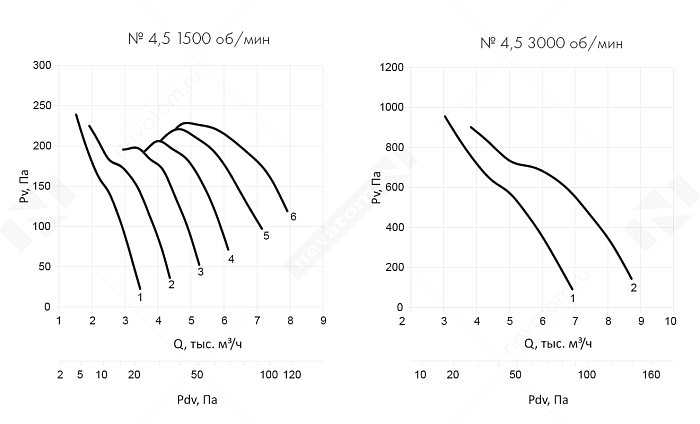

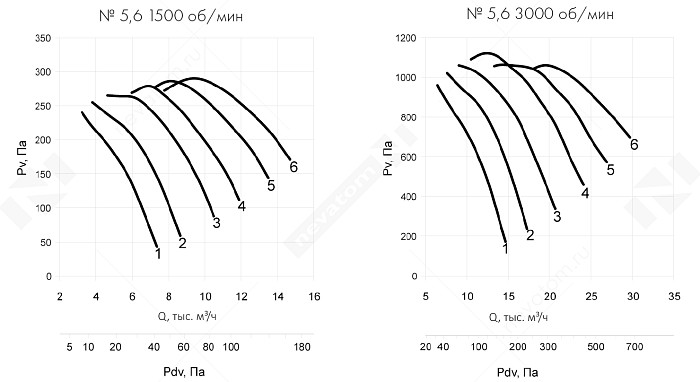

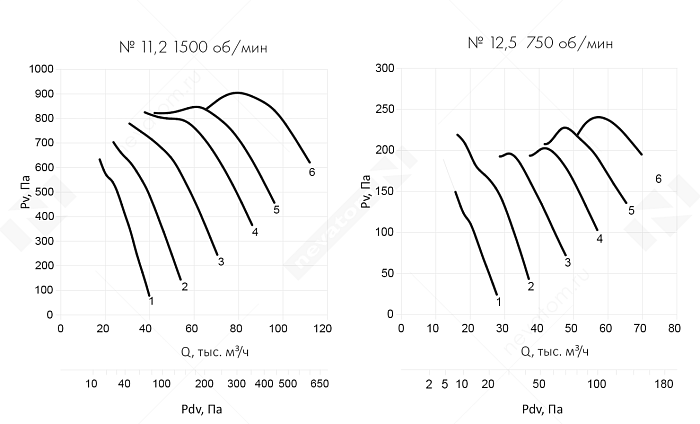

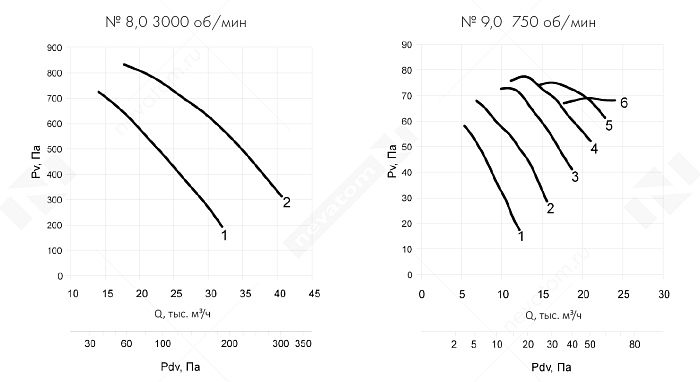

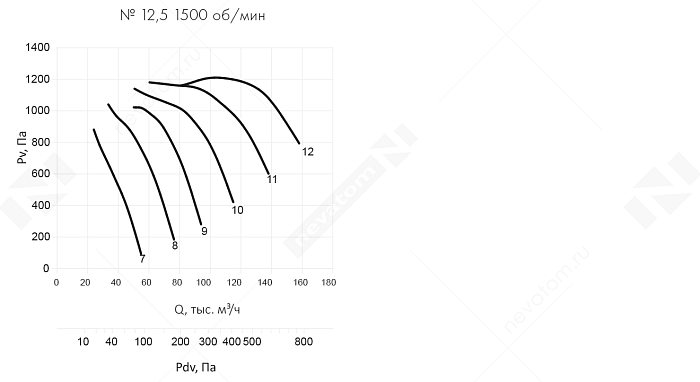

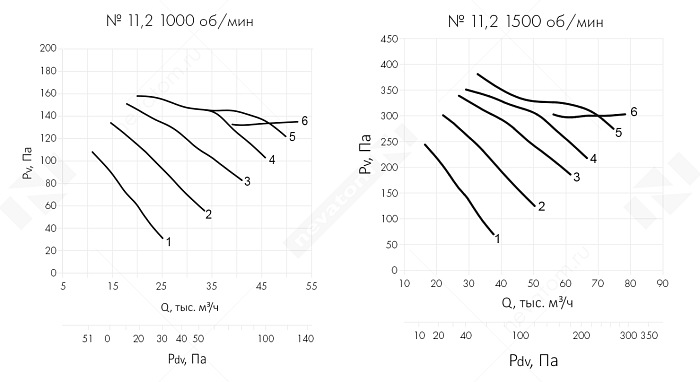

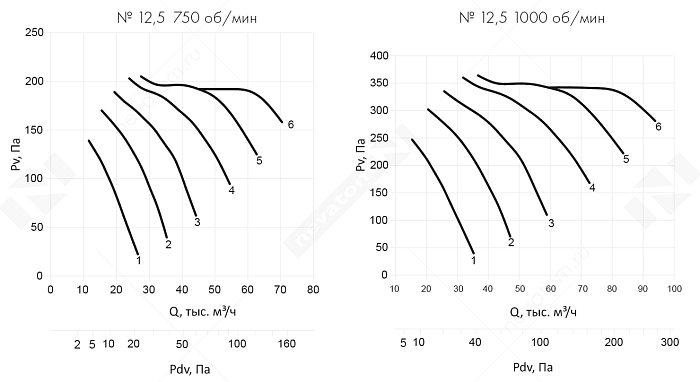

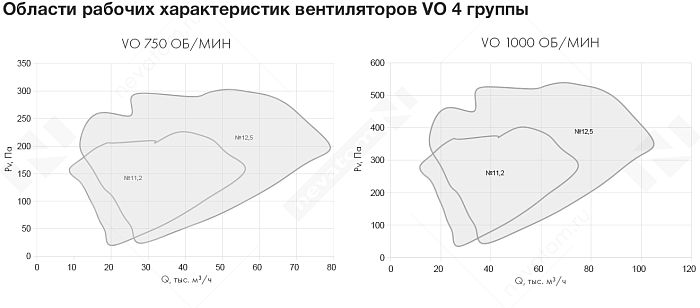

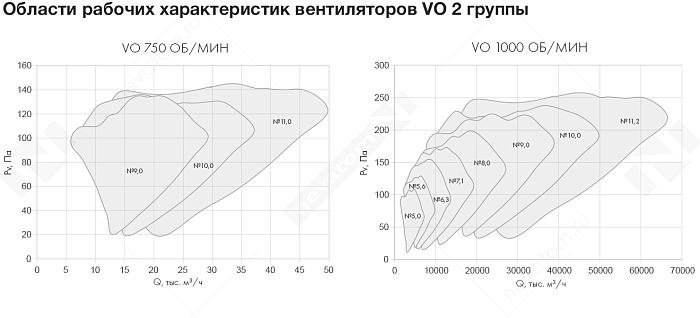

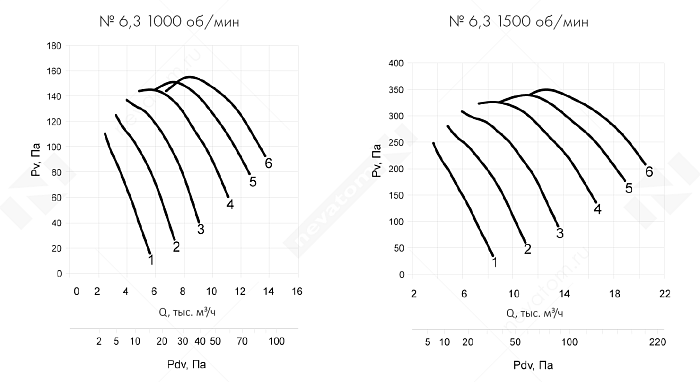

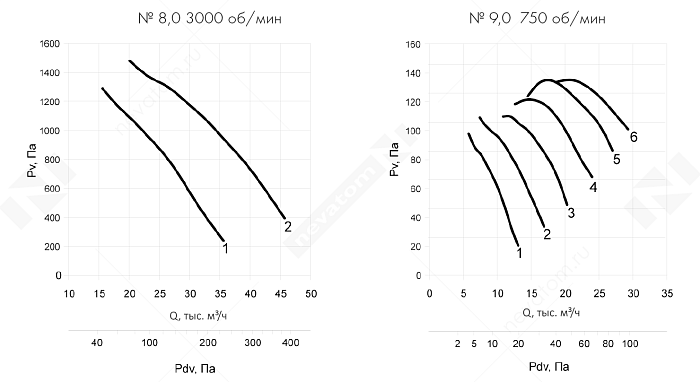

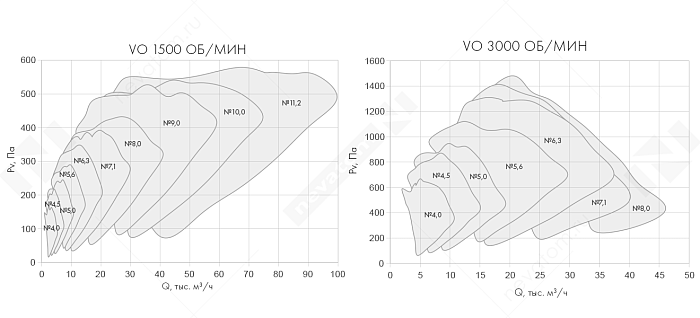

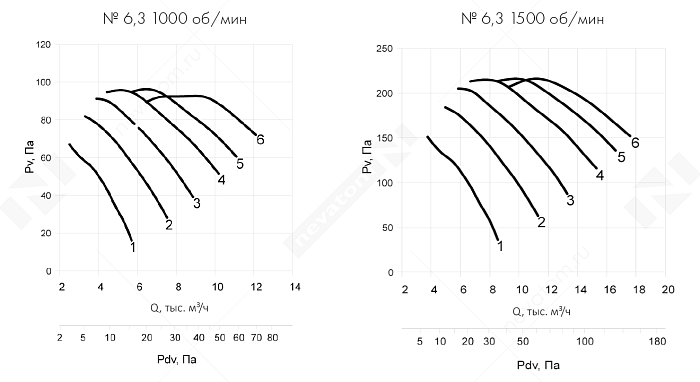

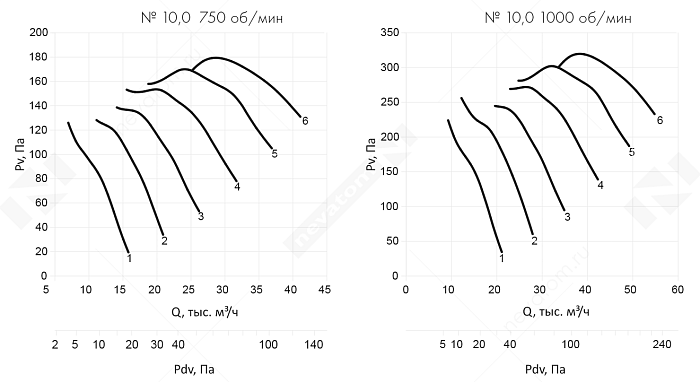

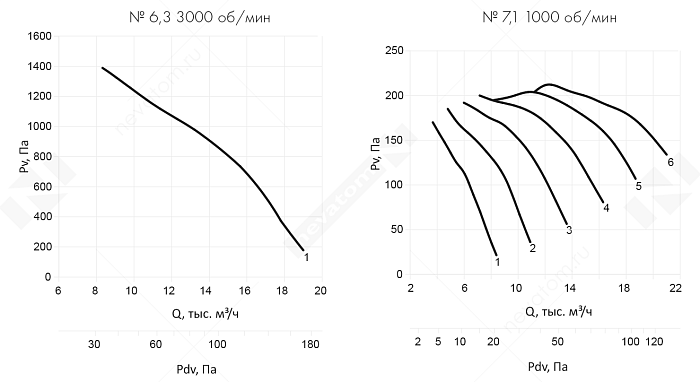

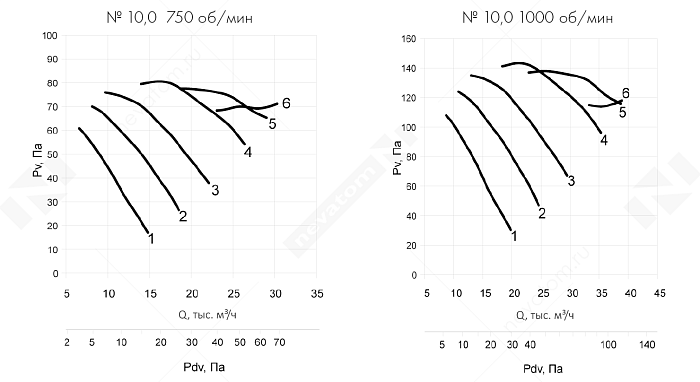

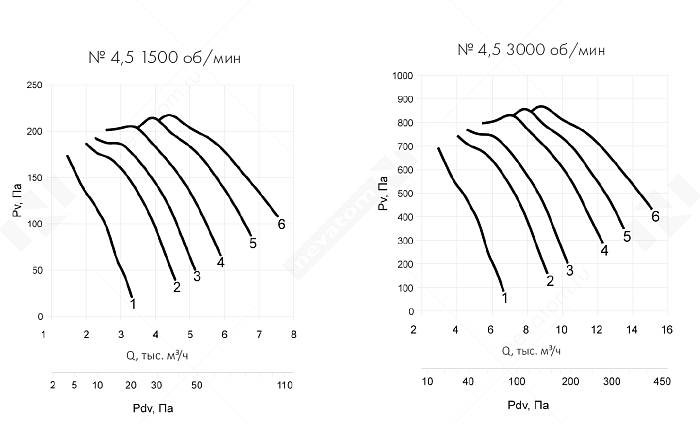

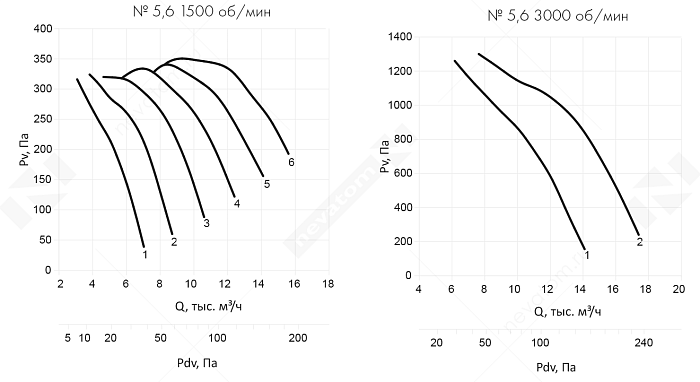

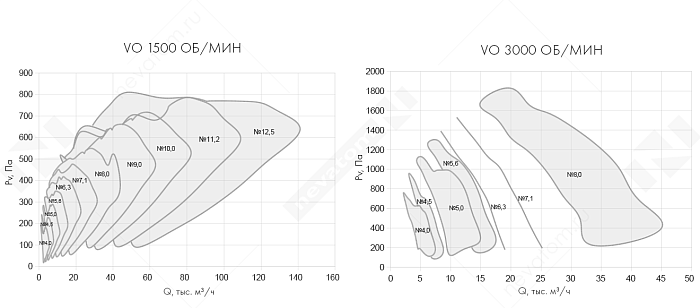

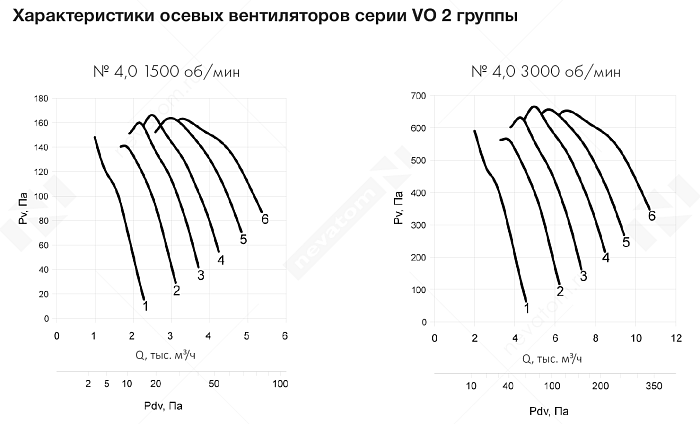

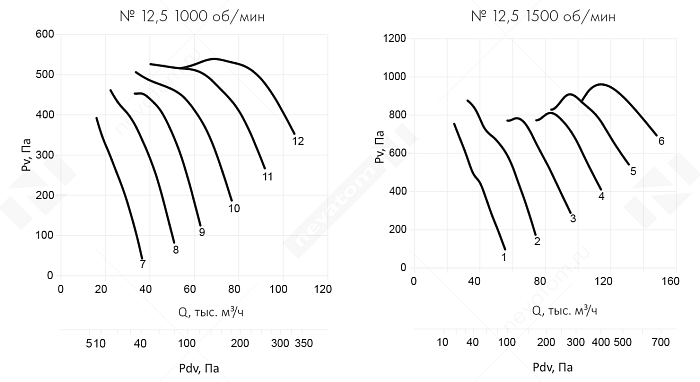

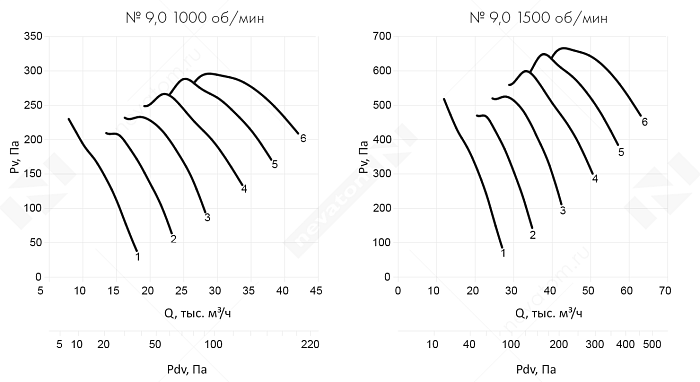

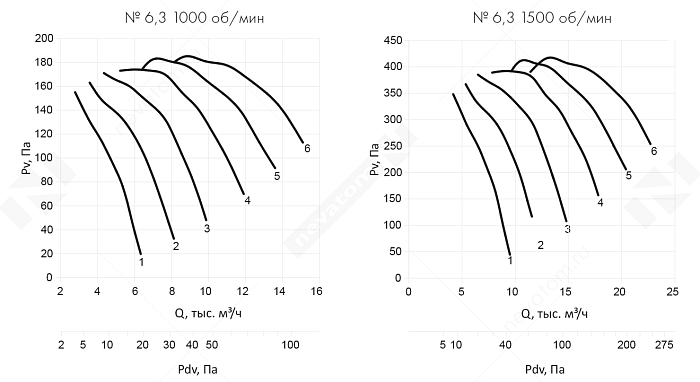

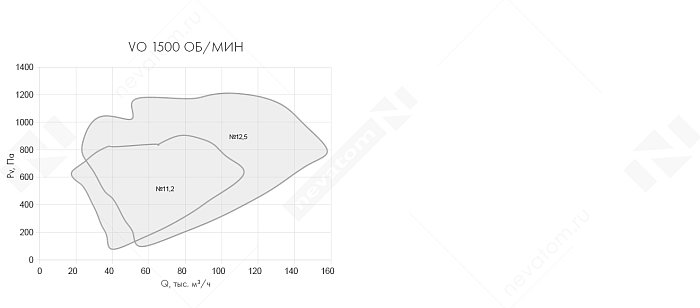

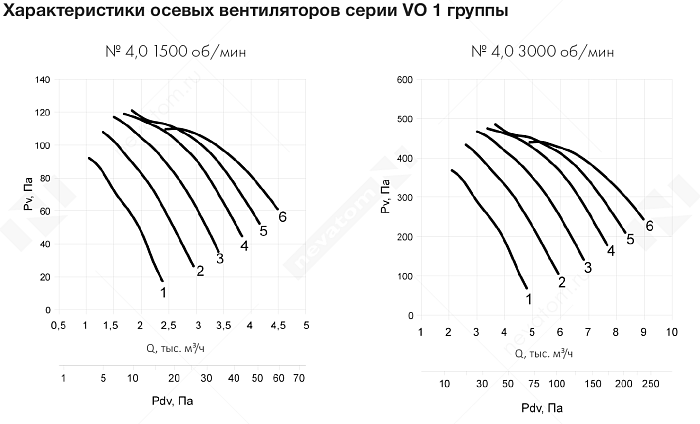

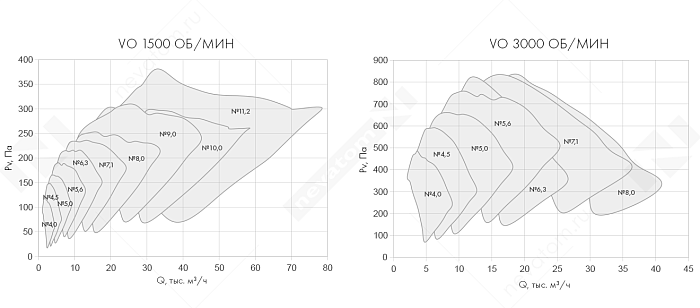

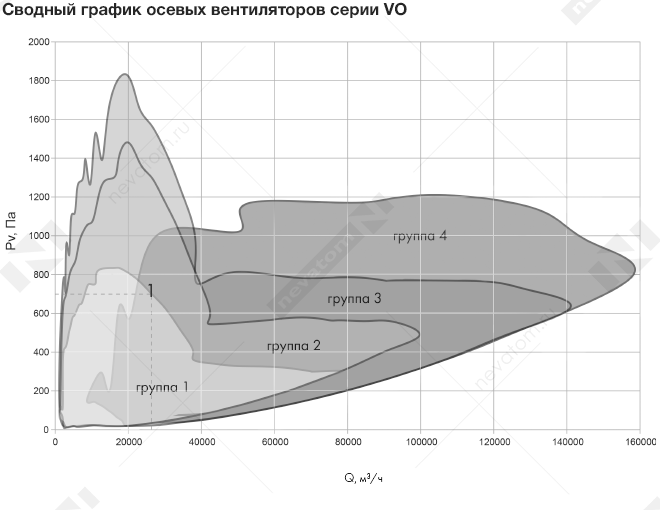

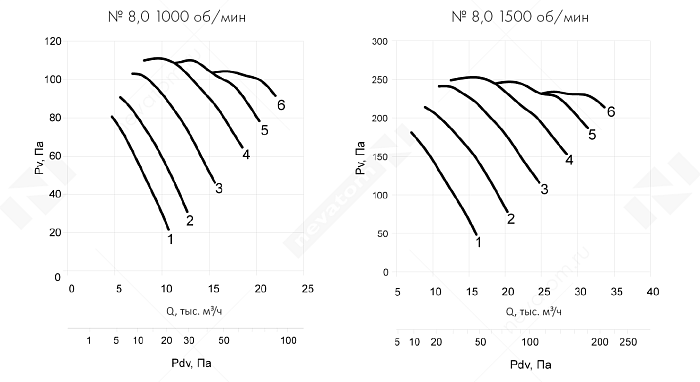

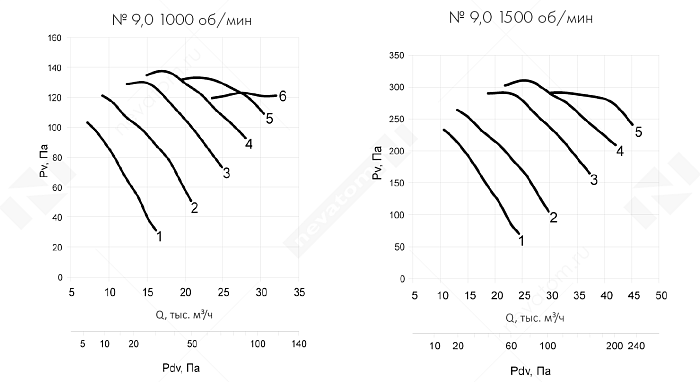

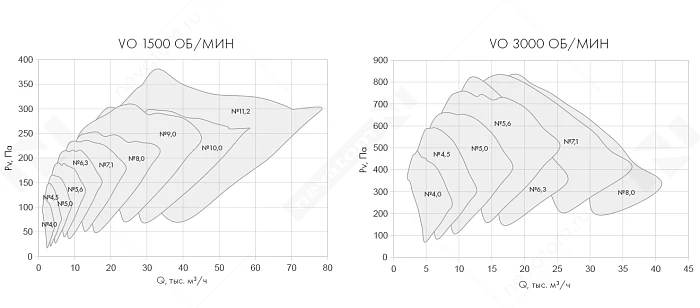

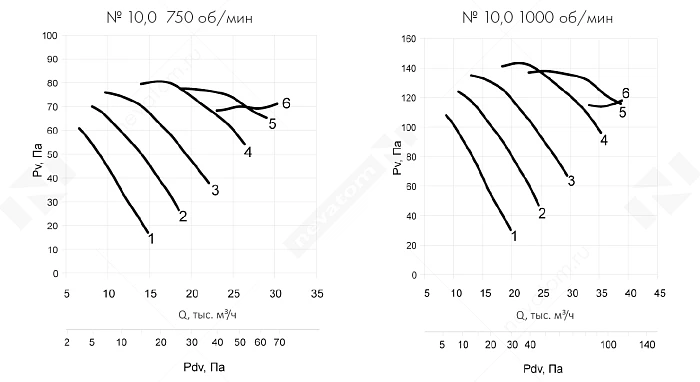

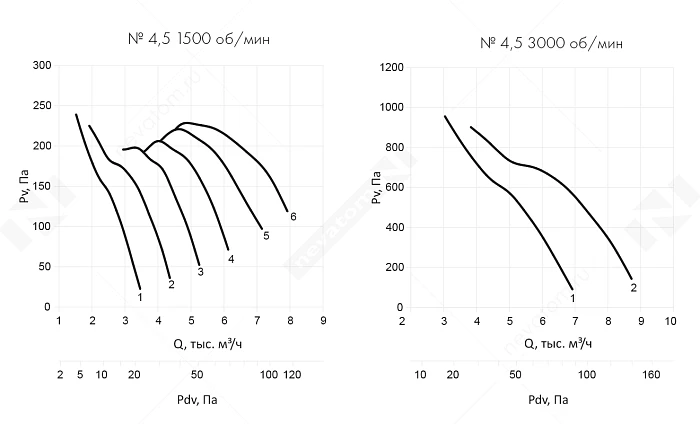

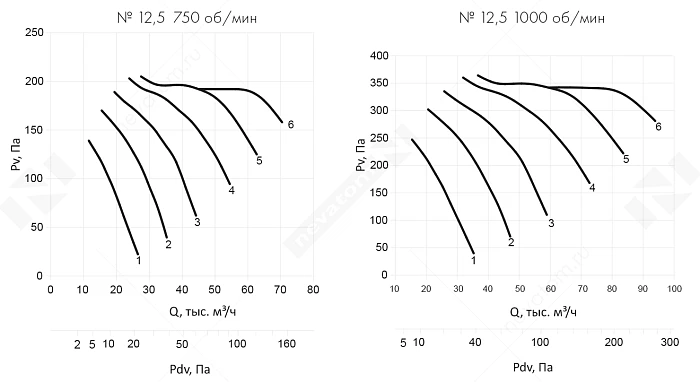

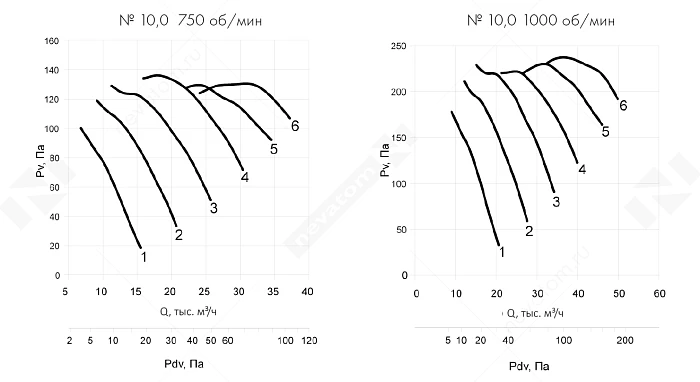

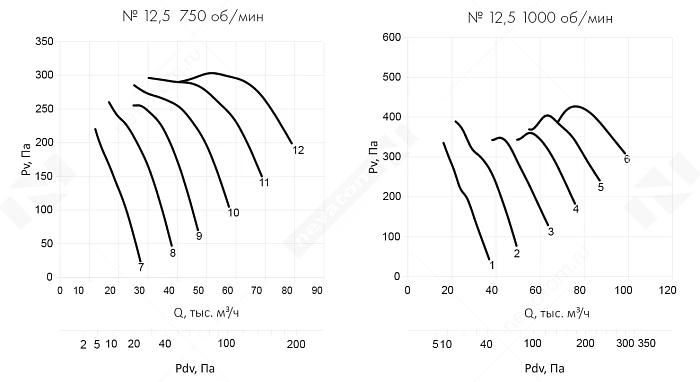

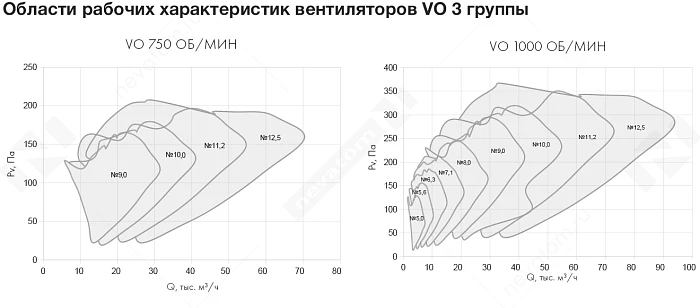

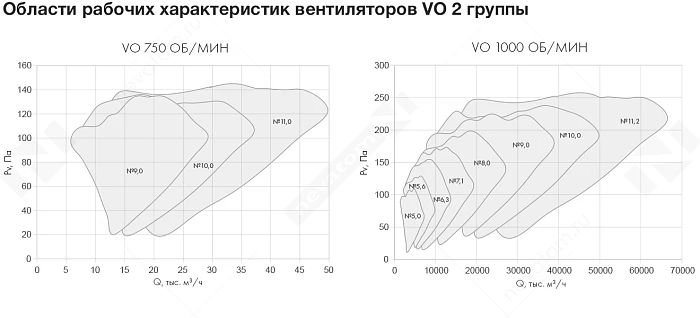

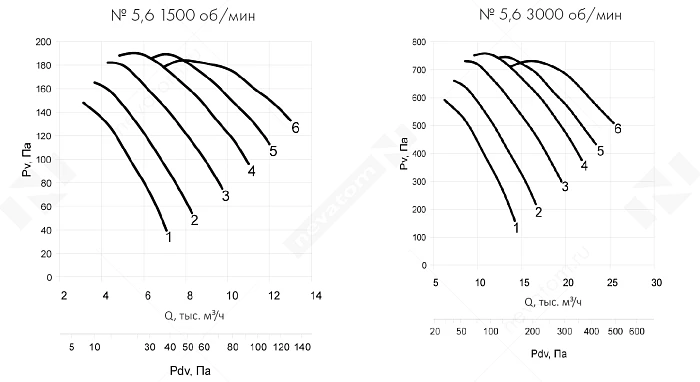

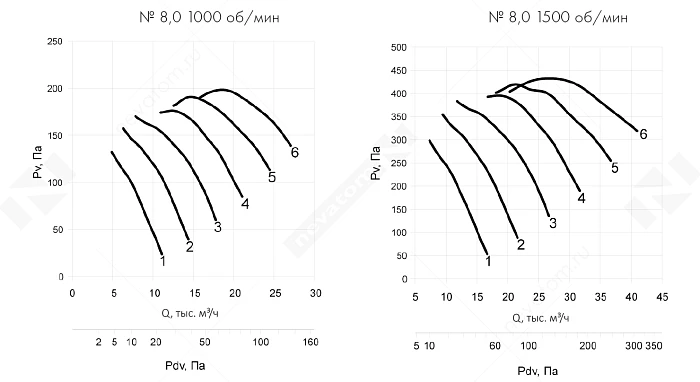

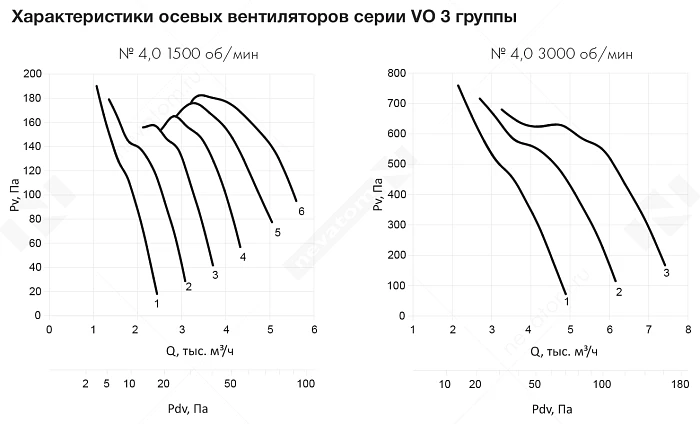

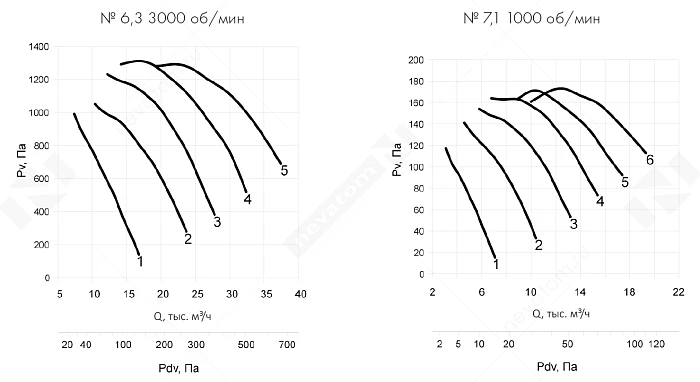

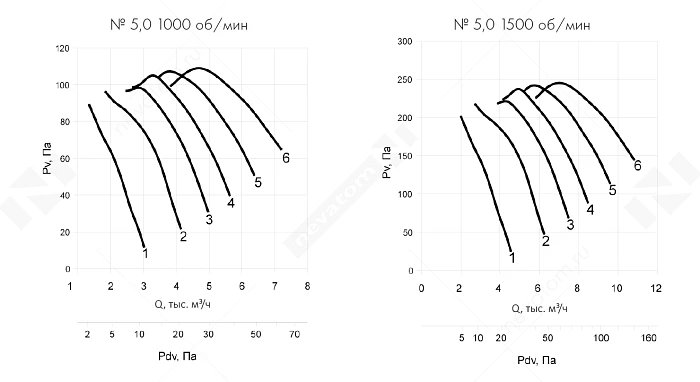

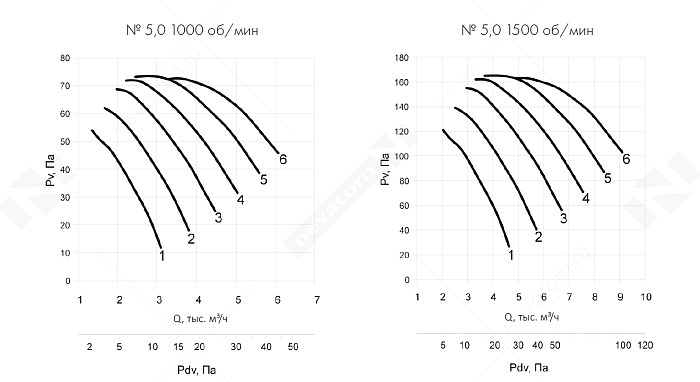

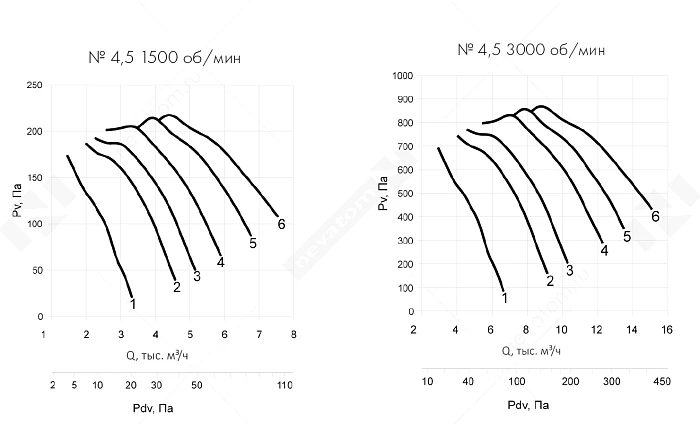

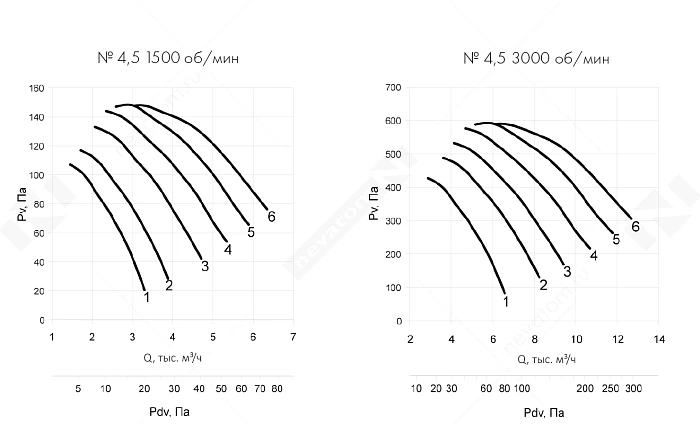

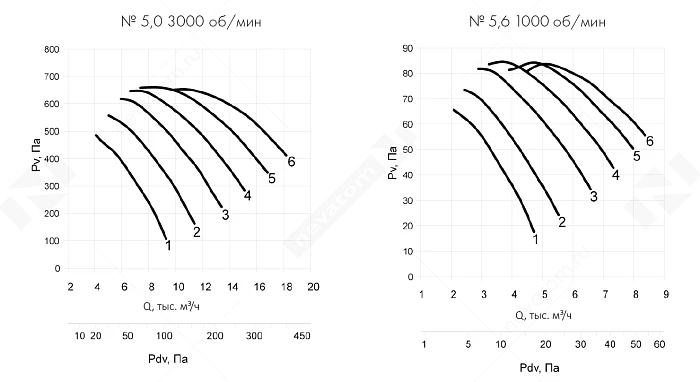

График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
График рабочих характеристик
Показаны 1 – 12 из 1030 объектов, соответствующих запросу:
Сортировать по:

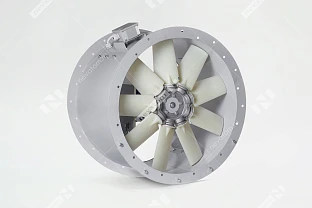

  • Вентилятор VO-4,0-О-1-0,37/1500-15C1-01 купить | НЕВАТОМ
  • Вентилятор VO-4,0-О-1-0,37/1500-15G1-01 купить | НЕВАТОМ
  • Вентилятор VO-4,0-О-1-0,37/1500-15K1-01 купить | НЕВАТОМ
  • Вентилятор VO-4,0-О-1-0,37/1500-15Q1-01 купить | НЕВАТОМ
  • Вентилятор VO-4,0-О-1-0,37/1500-15V1-01 купить | НЕВАТОМ
  • Вентилятор VO-4,0-О-1-0,37/1500-15X1-01 купить | НЕВАТОМ
  • Вентилятор VO-4,0-О-1-0,37/1500-25C1-01 купить | НЕВАТОМ
  • Вентилятор VO-4,0-О-1-0,37/1500-25G1-01 купить | НЕВАТОМ
  • Вентилятор VO-4,0-О-1-0,37/1500-25J1-01 купить | НЕВАТОМ
  • Вентилятор VO-4,0-О-1-0,37/1500-25Q1-01 купить | НЕВАТОМ
  • Вентилятор VO-4,0-О-1-0,37/1500-42A1-01 купить | НЕВАТОМ
  • Вентилятор VO-4,0-О-1-0,37/1500-42D1-01 купить | НЕВАТОМ
Показывать объектов на странице
Страница
Если не нашли товар с необходимыми параметрами, воспользуйтесь функцией “Рассчитать нестандарт”
Характеристики
Товарная группа Вентиляторы
Категория Осевые вентиляторы
Гарантия 18 мес.
Производитель НЕВАТОМ
Страна производства Россия
Исполнение общего назначения, сейсмостойкое
Материал рабочего колеса композитный материал
Материал корпуса углеродистая сталь
Климатическое исполнение по ГОСТ 15150 У
Категория размещения по ГОСТ 15150 1
Положение монтажа вертикальное, горизонтальное
Тип двигателя асинхронный (ГОСТ 31606-2012)
Класс защиты IP IP54
Документы
Опции
Полезная информация

Общая информация о категории Осевые вентиляторы



Общая информация о группе товаров Вентиляторы

НЕВАТОМ производит вентиляторы различных модификаций, которые используют как в простых вентиляционных системах, так и в более сложных системах кондиционирования. Вентиляторы обеспечивают механическую тягу в системах общеобменной, приточной и вытяжной вентиляции и кондиционирования.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

В НЕВАТОМ вентиляторы изготавливают из высококачественных материалов и комплектующих. Они обеспечивают надежную работу оборудования в течение длительного времени. Все оборудование проходит пооперационный контроль качества.

Вентиляторы устанавливают в прямоугольных или круглых каналах систем кондиционирования и вентиляции. Их используют в промышленных, жилых и общественных зданиях.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРОВ

Все вентиляторы предназначены для удаления воздуха и других невзрывоопасных газовоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, а температура не выше температуры, указанной в технических характеристиках вентиляторов. В перемещаемых средах не должны присутствовать липкие вещества, абразивные и волокнистые материалы. Содержание пыли и других твердых примесей не должно быть более 0,1 г/м³.

Вентилятор не требует обслуживания в процессе работы при соблюдении потребителем правил эксплуатации.

РЕГУЛИРОВАНИЕ ОБОРОТОВ ДВИГАТЕЛЯ ВЕНТИЛЯТОРОВ

Производительность вентиляторов можно регулировать, изменяя скорость вращения двигателя. Число оборотов двигателя изменяют с помощью частотных преобразователей, симисторных регуляторов или ступенчатых трансформаторных регуляторов.
С этим товаром покупают:

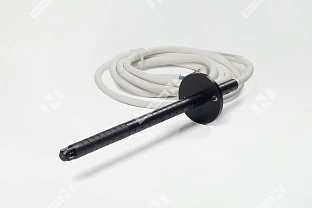

Датчик температуры канальный TD-K-0-IP54-PT1000
купить | НЕВАТОМ
Микропроц. регулятор температуры МРТ220.14-16
купить | НЕВАТОМ

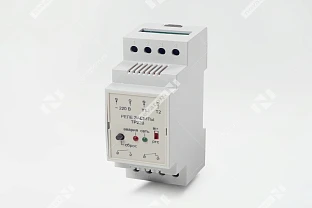

Реле защиты ТР 220 купить | НЕВАТОМ
