Электроприводы NACA, SASA без возвратной пружины

от ₽ 9 603
Описание

ПРИВОД NACA

Приводы NENUTEC NACA 2х и 3х позиционные разработаны и производятся для применения в системах вентиляции и кондиционирования. Широкий ассортимент позволяет применять привода компании NENUTEC с воздушными заслонками разных размеров, при условии правильного подбора привода под сечение заслонок, клапанов.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

НАПРАВЛЕНИЕ ВРАЩЕНИЯ

2-х и 3-х позиционное управление

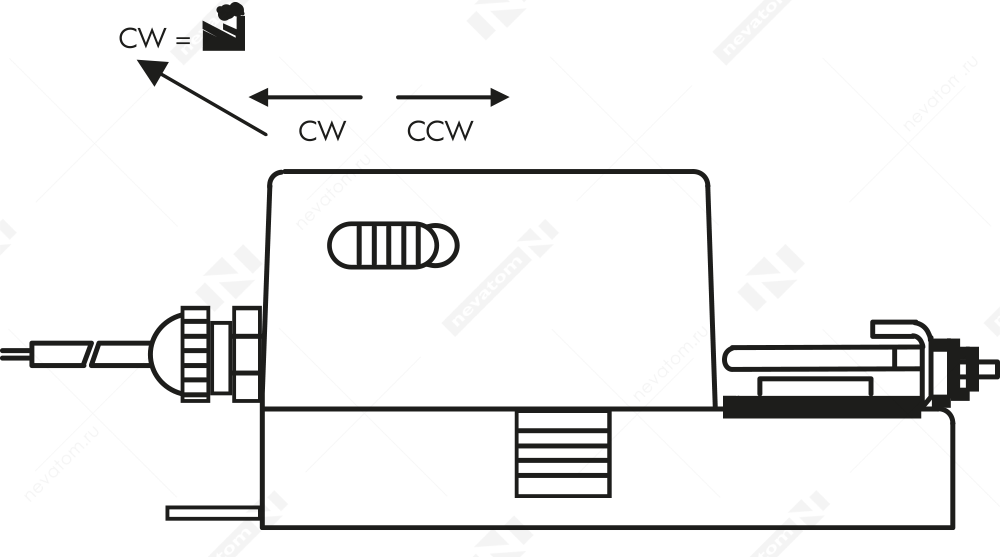

По умолчанию по CW по часовой стрелке. Направление вращения может быть изменено путем переключения кнопки CW/CCW на панели привода.
направление_вращения_NACA 1(2)–05(S1)_NACA 1(2)–10(S1).png


ВСПОМОГАТЕЛЬНЫЕ ПЕРЕКЛЮЧАТЕЛИ

Возможно подключение привода со вспомогательным переключателем.

Переключатели_NACA 1(2)–05(S1)_NACA 1(2)–10(S1).png

РЕГУЛИРОВКА ВСПОМОГАТЕЛЬНЫХ ПЕРЕКЛЮЧАТЕЛЕЙ

По умолчанию установлен на 5°. Можно самостоятельно отрегулировать оптимальный угол в пределах от 0°до 90°.

Регул.Вспом.Перекл-лей_NACA 1(2)–05(S1)_1(2)–10(S1)_NAFA 1(2)–05(S).png

ПАРАЛЛЕЛЬНОЕ ПОДКЛЮЧЕНИЕ

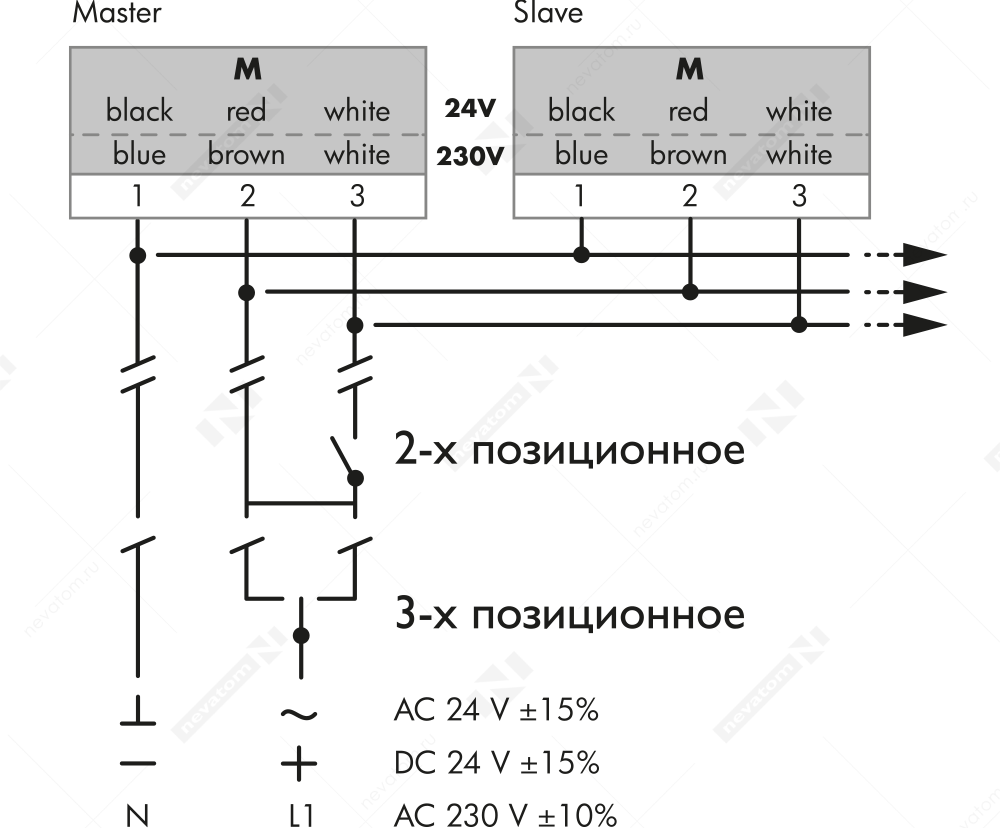

NACA 1(2)–05(S1) — Можно параллельно соединить не более 5 приводов с соблюдением указанной схемы подключения.
NACA 1(2)–10(S1) — Возможно параллельное соединение нескольких приводов с соблюдением указанной схемы подключения.

Параллельн.подключение_NACA 1(2)–05(S1)_1(2)–10(S1).png

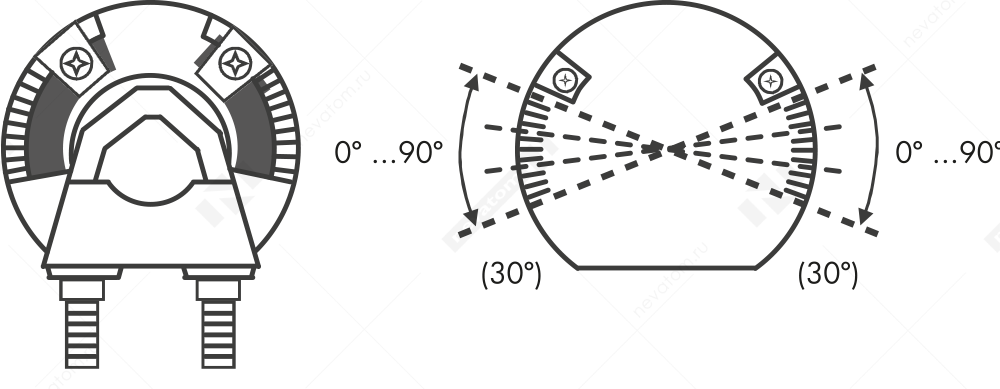

ОГРАНИЧЕНИЕ УГЛА ВРАЩЕНИЯ

Переместите механический ограничитель в требуемое положение.

ограничение угла вращения_NACA 1(2)–05(S1)_1(2)–10(S1).png

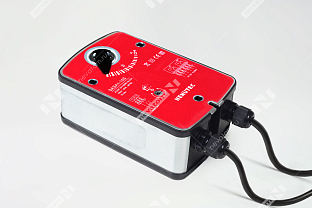

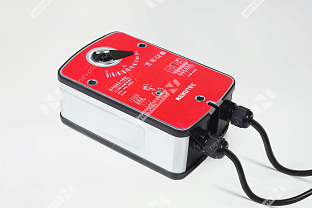

ПРИВОД SASA

Приводы являются составной частью воздушных клапанов, используемых в качестве запорных, регулирующих и смесительных устройств в системах вентиляции и кондиционирования. Привод SASA специально разработан для управления положением заслонки в противопожарном клапане и клапане дымоудаления.

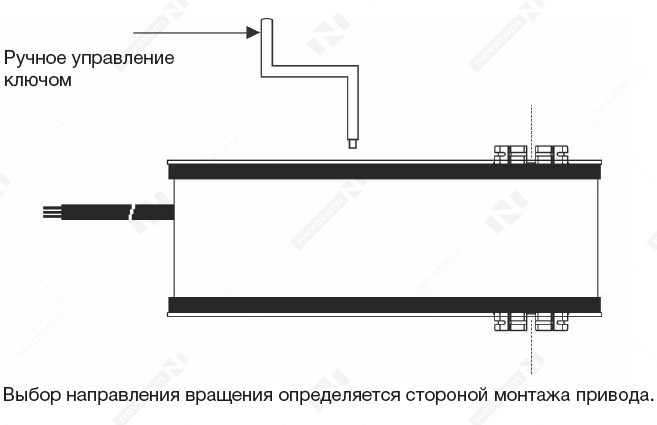

Вал привода соединен с лопаткой клапана. При подаче на привод напряжения вал поворачивает лопатку, регулируя тем самым поступление воздуха через клапан. Имеется возможность ручного перевода лопатки в требуемое положение с помощью шестигранного ключа.

ИЗМЕНЕНИЕ НАПРАВЛЕНИЯ ВРАЩЕНИЯ

По умолчанию вал привода вращается по часовой стрелке.
AC/DC 24В: Подключение через изолированный трансформатор!

AC 230В: При отключении привода от сети переключающее устройство должно отсоединить фазовые провода (не менее чем на 3 мм).

ПОДКЛЮЧЕНИЕ ПРИВОДОВ

Приводы в зависимости от исполнения подключают к питающему напряжению 24 В или 220 В.

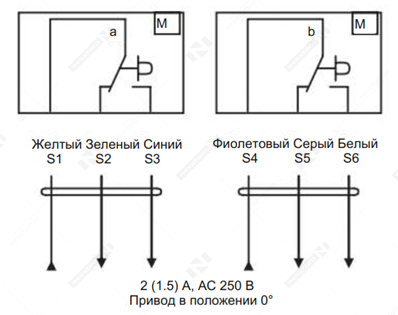

ВСПОМОГАТЕЛЬНЫЕ ПЕРЕКЛЮЧАТЕЛИ

Приводы исполнения S имеют 2 вспомогательных переключателя. При этом оба переключателя фиксированные. Один переключатель «a» установлен предприятием-изготовителем на 5°, второй переключатель «b» установлен на 85°. Вспомогательные переключатели не регулируются.

вспомог.переключ.SASA/SAFA.png

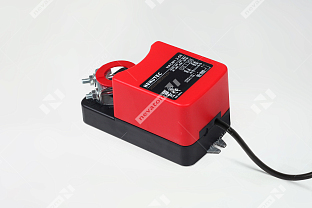

ПРИВОД NACM

Приводы являются составной частью воздушных клапанов, используемых в качестве запорных, регулирующих и смесительных устройств в системах вентиляции и кондиционирования. Привод NACM специально разработан для управления положением заслонки в различных клапанах.

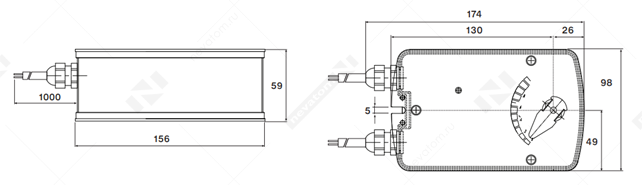

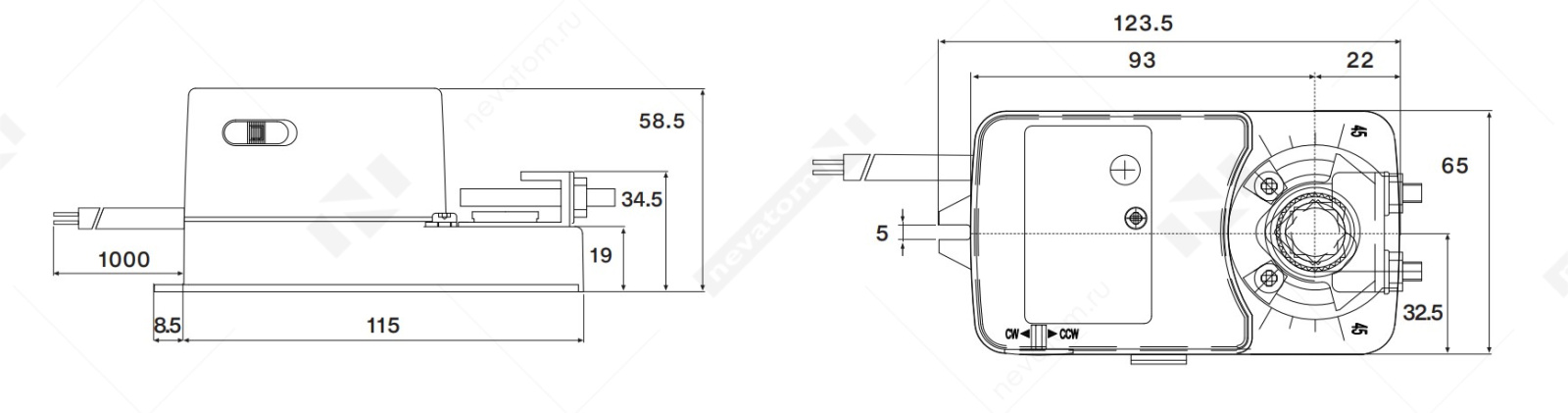

Габаритный чертеж NACM.jpg
ИЗМЕНЕНИЕ НАПРАВЛЕНИЯ ВРАЩЕНИЯ

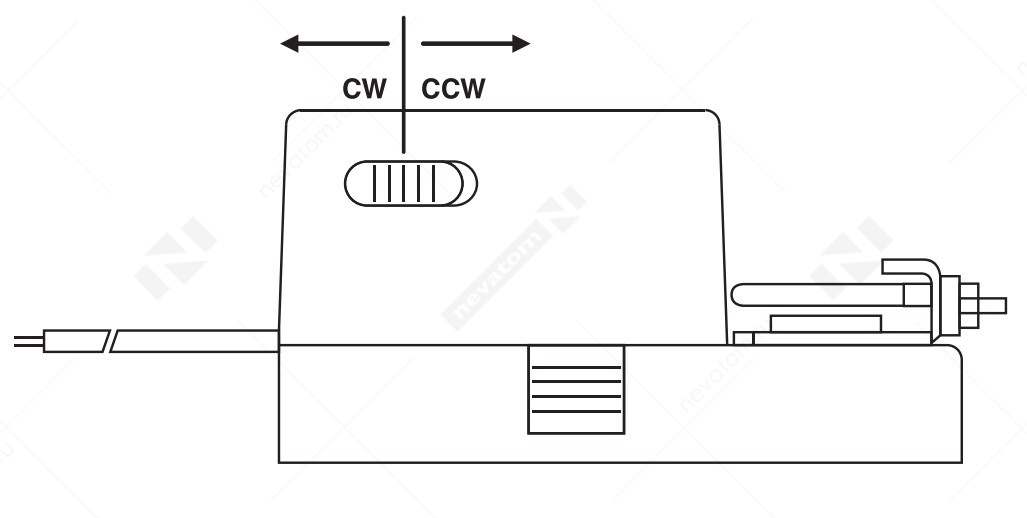

Заводская настройка по умолчанию: по часовой стрелке. Направление вращения можно изменить, переключая ползунок CW /CCW на корпусе привода.

Поворот NACM.jpg
AC/DC 24В: Подключение через изолированный трансформатор!
AC 230В: При отключении привода от сети переключающее устройство должно отсоединить фазовые провода (не менее чем на 3 мм).

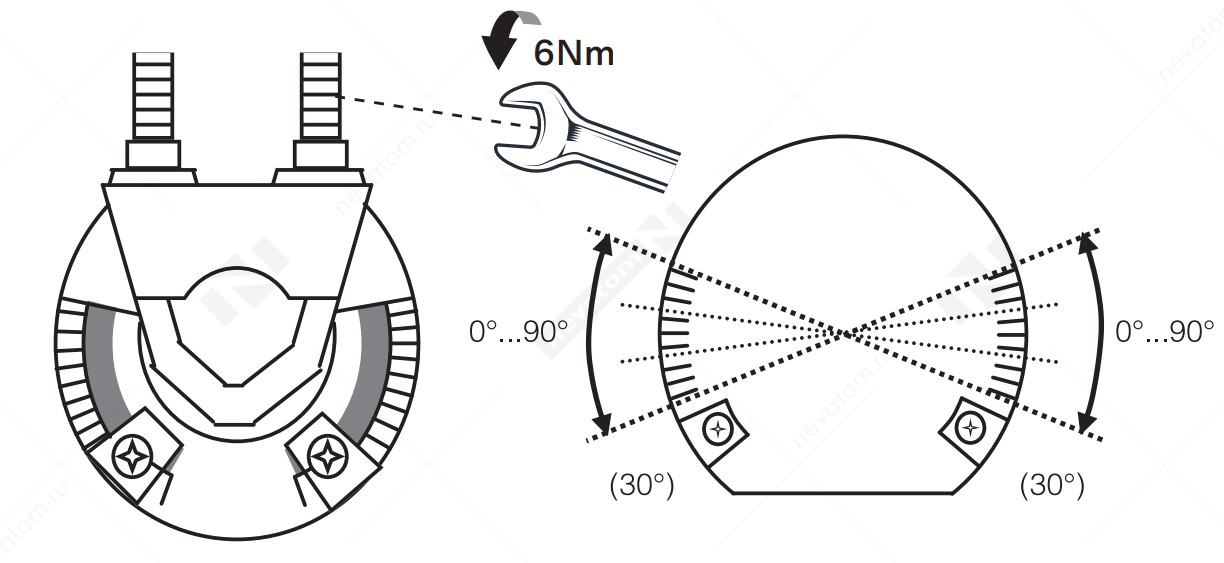

ОГРАНИЧЕНИЕ УГЛА ВРАЩЕНИЯ

Угол вращения NACM.jpg

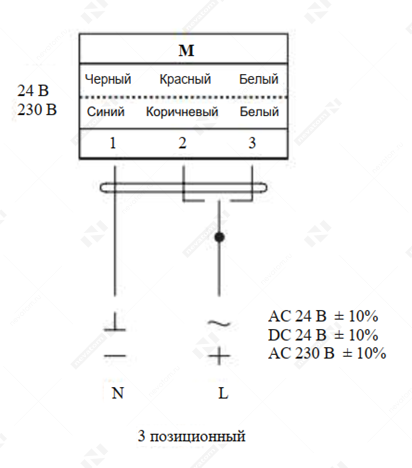

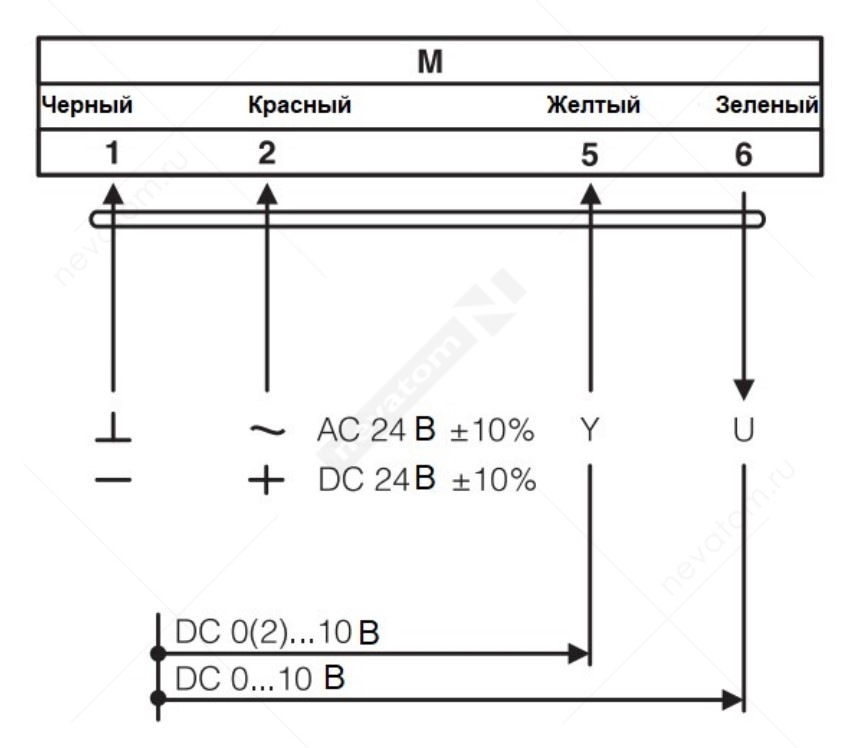

СХЕМА ПОДКЛЮЧЕНИЯ ПРИВОДА

Привод подключают к питающему напряжению 24 В:

Схема подключения nacm.jpg

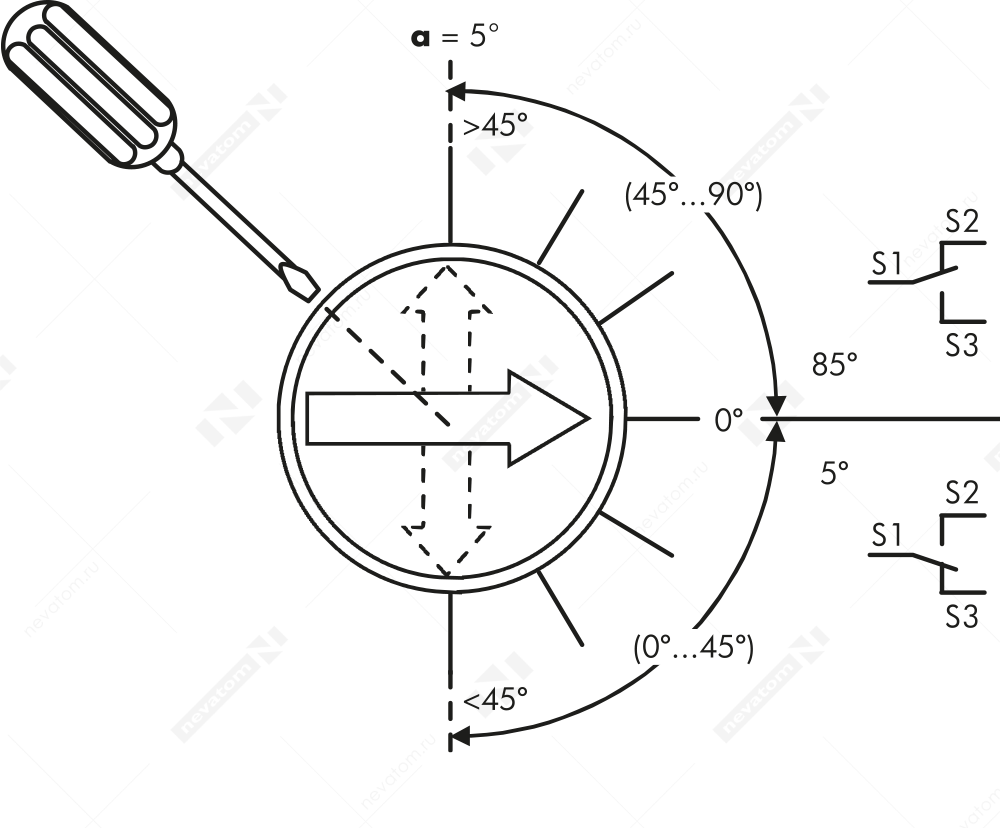

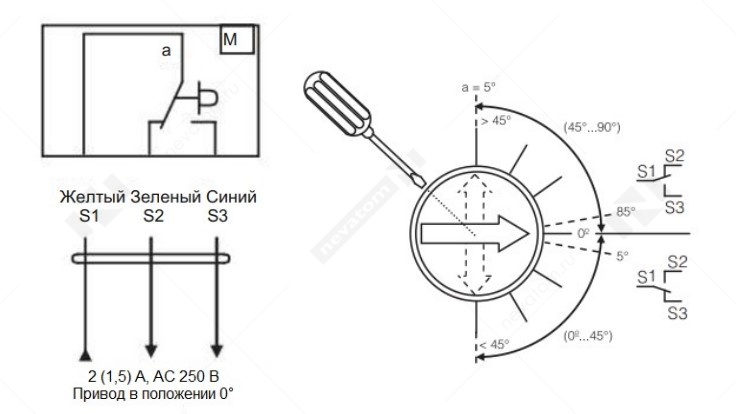

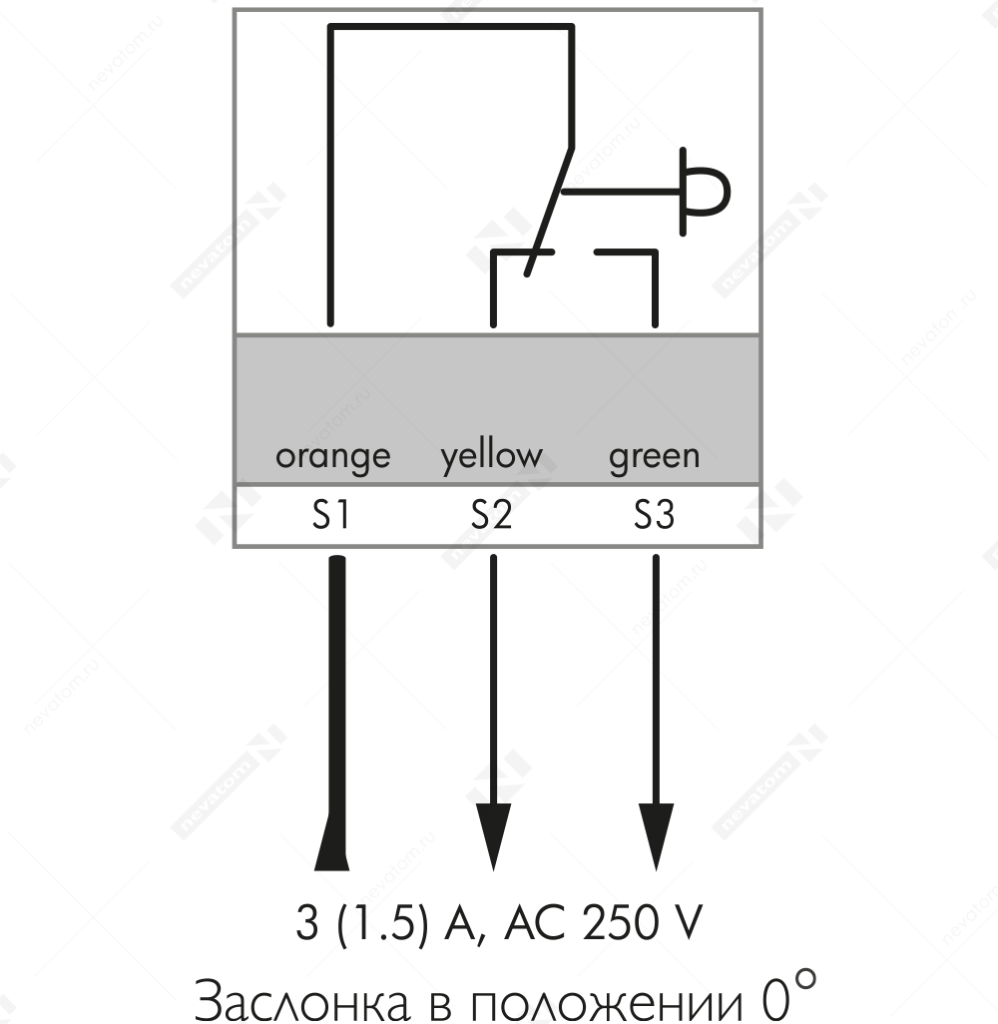

ВСПОМОГАТЕЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

По умолчанию установлен на 5°. Можно самостоятельно отрегулировать оптимальный угол в пределах от 0°до 90°.

Вспомогательный переключатель nacm.jpg


ОСОБЕННОСТИ МОНТАЖА ПРИВОДОВ

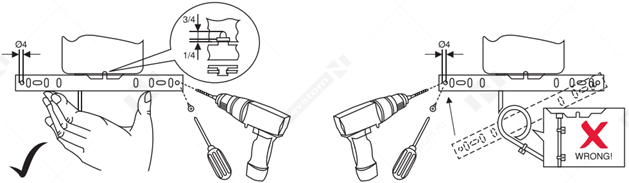

Привод монтируют на предусмотренной для него площадке на корпусе воздушного клапана. Общие рекомендации по монтажу:

SASA/SAFA Особенности монтажа.png
Подбор товаров
Показаны 1 – 6 из 6 объектов, соответствующих запросу:
Сортировать по:
  • Привод NACA 1-05 (24В, 5 Нм) купить | НЕВАТОМ
    Арт. 00-00052233
    9603
  • Привод NACA 1-05S1 (24В, 5 Нм) купить | НЕВАТОМ
    Арт. 00-00052228
    11693
  • Привод NACA 2-05 (230В, 5 Нм) купить | НЕВАТОМ
    Арт. 00-00052229
    9603
  • Привод NACA 2-05S1 (230В, 5 Нм) купить | НЕВАТОМ
    Арт. 00-00052230
    11693
  • Привод NACA 2-10 (230В, 10 Нм) купить | НЕВАТОМ
    Арт. 00-00052231
    13574
  • Привод NACA 2-10S1 (230В, 10 Нм) купить | НЕВАТОМ
    Арт. 00-00052232
    16654
Показывать объектов на странице
Страница
Характеристики
Товарная группа Автоматика
Категория Приводы
Гарантия 12 мес.
Производитель NENUTEC
Страна производства Сингапур
Исполнение общего назначения
Материал корпуса алюминий
Управляющий сигнал дискретный
Угол вращения от 0° до 90°
Документы
Полезная информация

Общая информация о категории Приводы

ПРИМЕНЕНИЕ ПРИВОДОВ

Стандартные приводы NENUTEC разработаны и производятся для применения в системах вентиляции и кондиционирования. Широкий ассортимент позволяет использовать приводы компании NENUTEC с воздушными заслонками разных размеров.

МОДЕЛИ ПРИВОДОВ


2-х и 3-х позиционное управление
01 – момент вращения 5 Нм, модель NACA 1(2)-05(S1)
02 – момент вращения 10 Нм, модель NACA 1(2)-10(S1)
2-х позиционное управление
03 – момент вращения 5 Нм, модель NAFA 1(2)-05(S)
04 – момент вращения 8 Нм, модель NAFA 1(2)-08(S)

где S – датчик крайних положений оси заслонки
(S – вспомогательных переключателей 2 шт., S1 – вспомогательных переключателей 1 шт.)

ПРЕИМУЩЕСТВА И КОНСТРУКЦИЯ ПРИВОДОВ*

  • Выбор направления вращения
  • Регулируемый угол поворота
  • Соединительный кабель 1000 мм
  • Рабочее напряжение AC/DC 24 V и AC 230 V
* Пункты без наименования относятся ко всем вариантам исполнения

Общая информация о группе товаров Автоматика

Системы автоматического регулирования и управления являются неотъемлемой частью любой системы вентиляции, в задачу которой входит обеспечение воздухообмена, а также создание и поддержание требуемого микроклимата в помещении. Подобное оборудование повсеместно применяется на объектах различного назначения, включая производственные цеха, склады, спортивные и торговые комплексы, офисные центры, места общественного отдыха.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

К приборам автоматики для вентиляционных систем относятся такие изделия как: датчики температуры и давления, регуляторы скорости и температуры, устройства управления (контроллеры), реле защиты, а также исполнительные механизмы с электрическим приводом. Приборы автоматики позволяют поддерживать работу оборудования не только в автоматическом режиме, но также в режиме дистанционного и ручного управления.

С этим товаром покупают:
Термостат КР61 (3м) купить | НЕВАТОМ
Арт. 00-00000106
9636
Стакан монтажный SMO-063/6,3-010-0-0 купить | НЕВАТОМ
Вентилятор VKP 500-300/25-4Esh купить | НЕВАТОМ
Арт. 00-00046979
54617
Регулятор температуры канальный RTK-380-WF/RS
купить | НЕВАТОМ
