Гибкие резиновые вставки для вентиляции

от ₽ 812

К товарам

Описание

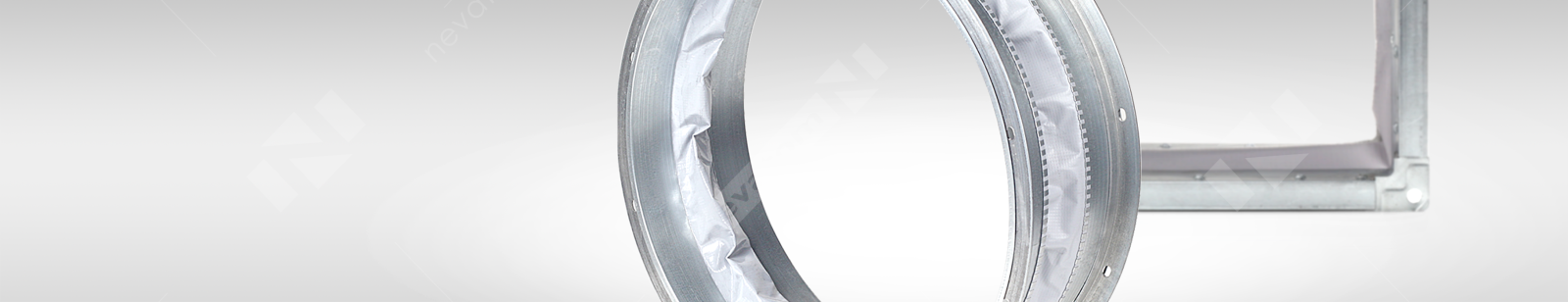

ГИБКАЯ ВСТАВКА ВГ

Служит, чтобы снизить передачу механических вибраций от вентилятора к системе воздуховодов.

Гибкая вставка состоит из двух оцинкованных фланцев, соединенных между собой гибким элементом.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

ГИБКАЯ ВСТАВКА ВГ DU 400/600

Гибкие вставки устанавливаются в системе дымоудаления для снижения механических вибраций, передаваемых от вентилятора к системе воздуховодов.

Конструкция гибкой вставки дымоудаления включает в себя два основных элемента:

металлические фланцы, предназначенные для возможности соединения вставок к ответным фланцам воздуховода и вентилятора;
гибкий рукав из воздухонепроницаемого огнестойкого материала, предназначенный для гашения вибрационных колебаний.

Гибкие вставки предназначены для эксплуатации в условиях умеренного (У) и умеренно-холодного (УХЛ) климата 1-й и 2-ой категории размещения по ГОСТ 15150.

Гибкие вставки бывают круглого или квадратного сечения.

Общий вид гибкой вставки дымоудаления представлен на рисунках а, б:

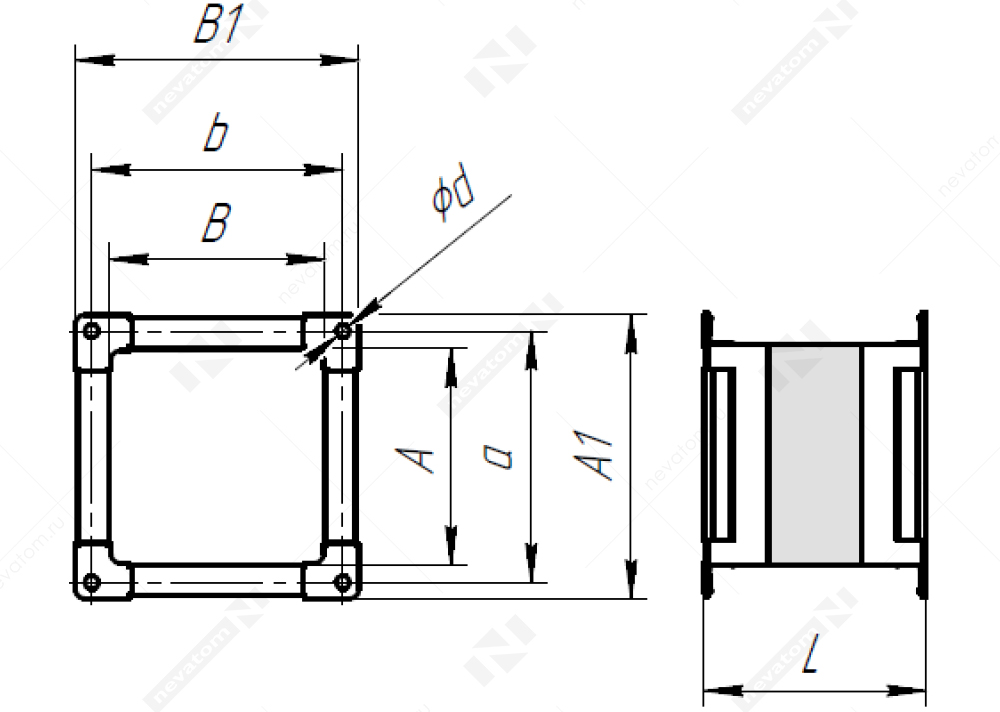

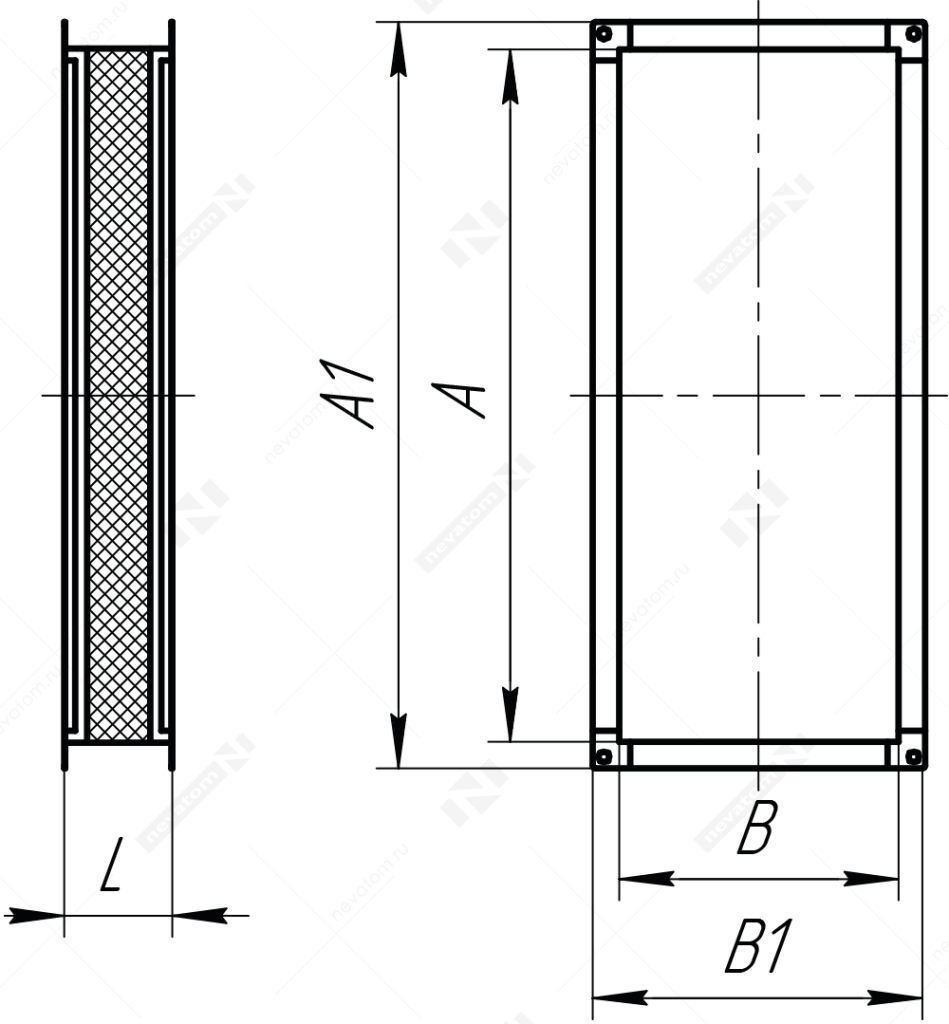

Рисунок а - Вставка гибкая ДУ квадратного сечения

Рисунок б - Вставка гибкая ДУ круглого сечения

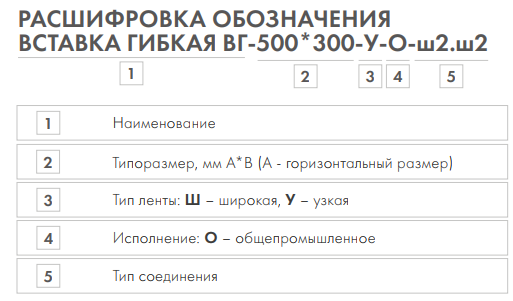

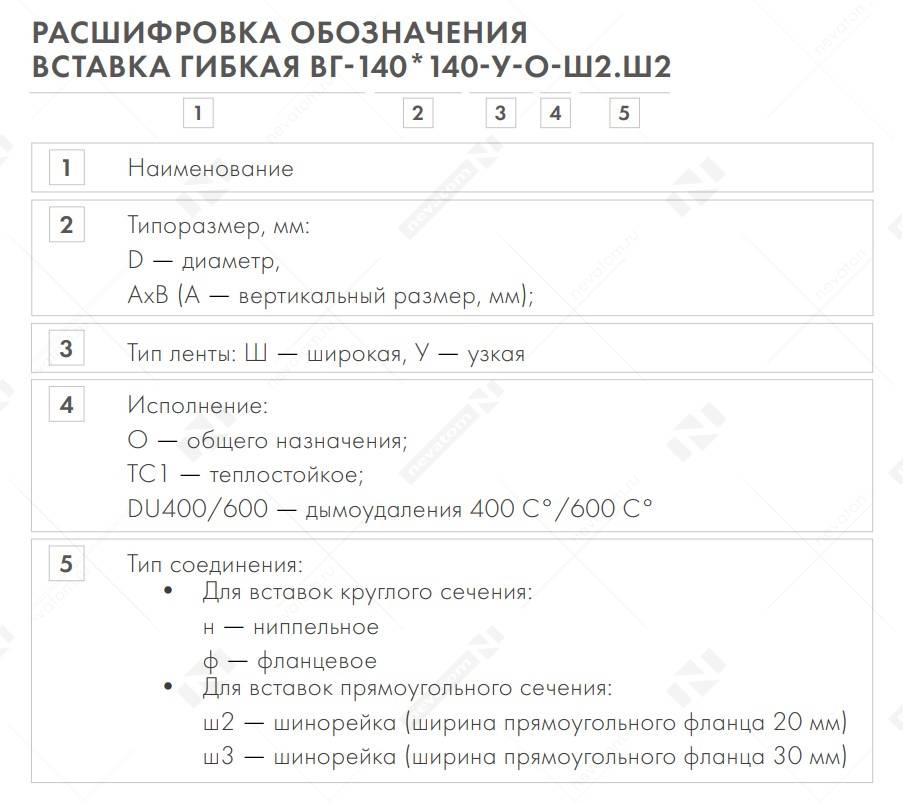

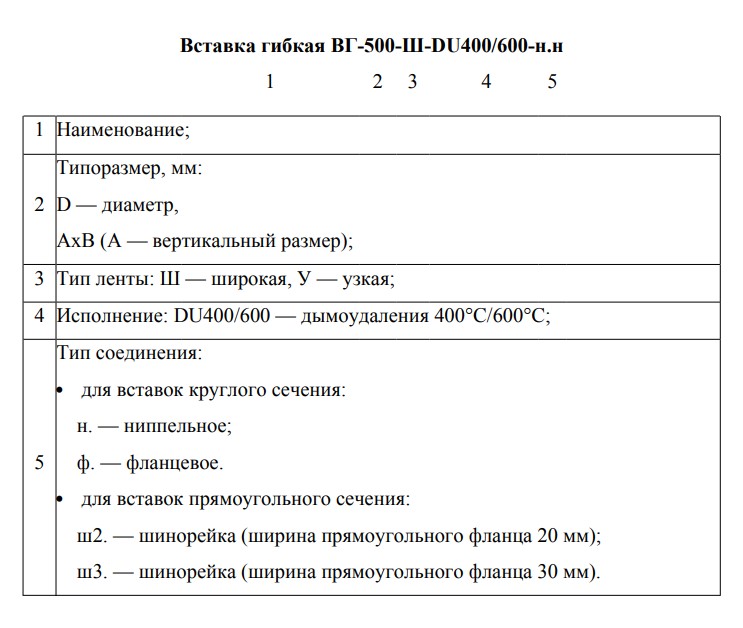

РАСШИФРОВКА ОБОЗНАЧЕНИЯ:

ГИБКИЕ ВСТАВКИ VR-KP ДЛЯ ВЫТЯЖНЫХ КУХОННЫХ ВЕНТИЛЯТОРОВ

Гибкие вставки нужны, чтобы поглощать механическую вибрацию. Они предотвращают распространение вибрационного шума от вентилятора по воздуховодам. Также вставки частично компенсируют температурную деформацию в канале воздуховода. Если температура перемещаемой среды выше +40 °С, заказывайте гибкие вставки в термостойком исполнении.

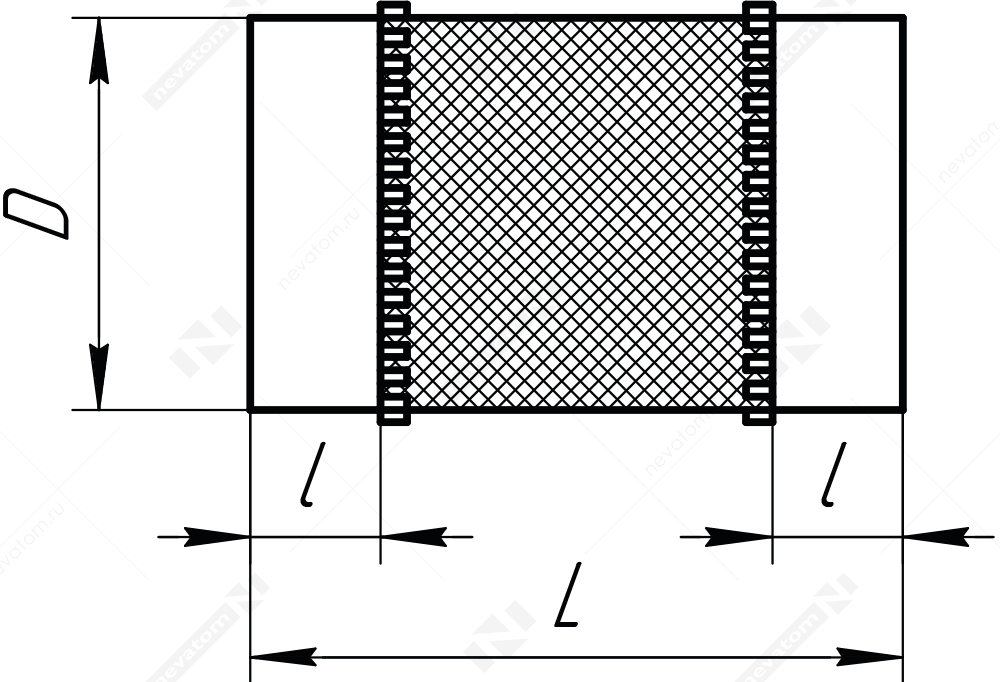

ВСТАВКА КРУГЛОГО СЕЧЕНИЯ

Вставку круглого сечения монтируют на ниппельный патрубок входного отверстия и подбирают по диаметру ниппеля.

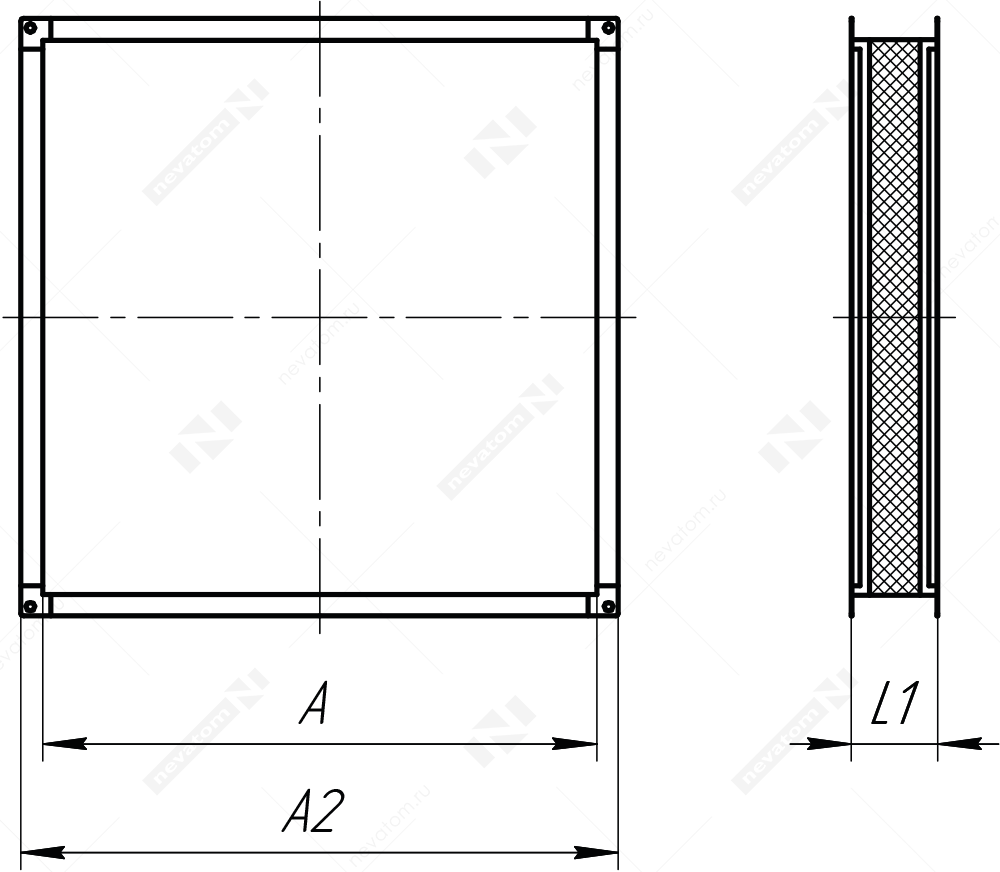

ВСТАВКА КВАДРАТНОГО СЕЧЕНИЯ

Вставку квадратного сечения монтируют на входном отверстии. Ее прикрепляют к вентилятору по периметру гибкой вставки саморезами.

ВСТАВКА ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ

Вставку прямоугольного сечения монтируют на выходном отверстии. Ее прикрепляют к вентилятору по периметру гибкой вставки саморезами.

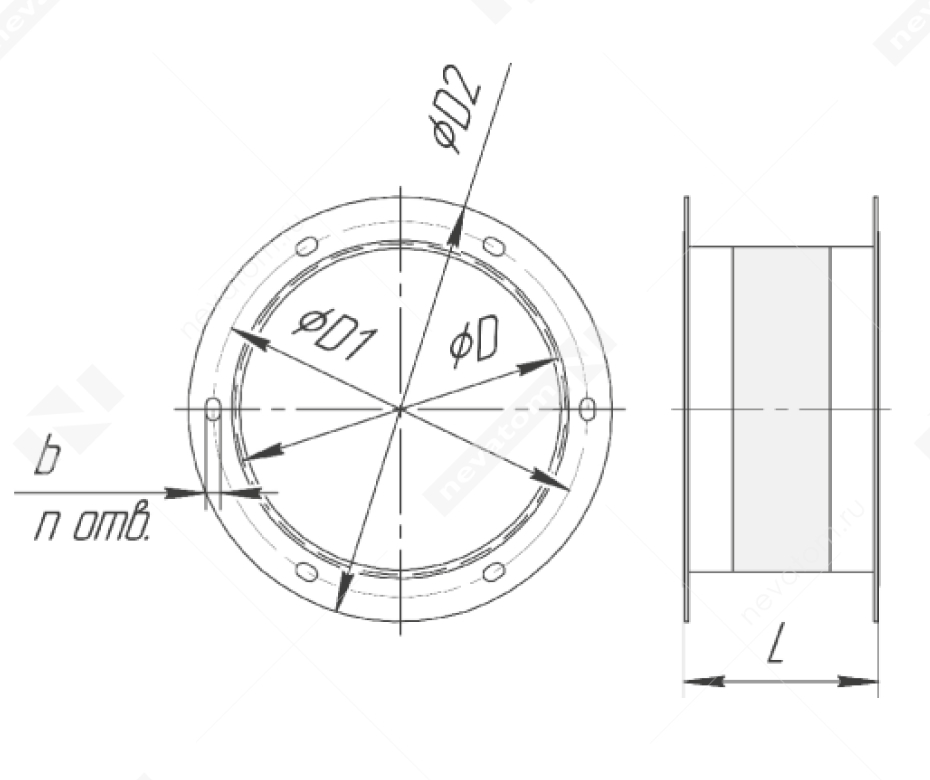

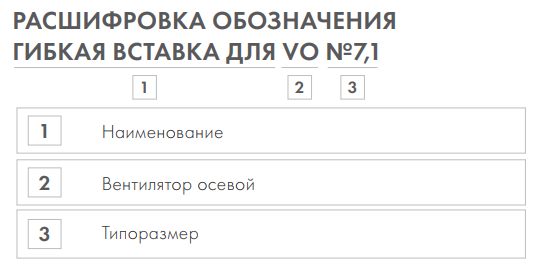

ГИБКИЕ ВСТАВКИ VO ДЛЯ ОСЕВЫХ ВЕНТИЛЯТОРОВ

Служат, чтобы снизить передачу механических вибраций от вентилятора к воздуховодам.

Для умеренного климата – два фланца из конструкционной стали, соединенных между собой гибким элементом
Для умеренно-холодного климата – два фланца из хладостойкой стали, соединенных между собой гибким элементом

Гибкая вставка подходит для сейсмостойкого исполнения осевых вентиляторов НЕВАТОМ.

ГИБКИЕ ВСТАВКИ VR-86-77 И VR-280-46 ДЛЯ РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ

Служат, чтобы снизить передачу механических вибраций от вентилятора к воздуховодам.

Для умеренного климата — два оцинкованных фланца, соединенных между собой гибким элементом
Для умеренно-холодного климата — два стальных фланца, соединенных между собой гибким элементом

Гибкая вставка подходит для сейсмостойкого исполнения осевых вентиляторов НЕВАТОМ.

Возможно изготовление изделий с требуемыми характеристиками по индивидуальному заказу. Необходимо заполнить опросный лист для просчета комплектации.

Подбор товаров

Если не нашли товар с необходимыми параметрами, воспользуйтесь функцией “Рассчитать нестандарт”

Характеристики

Товарная группа	Вентиляторы
Категория	Аксессуары к вентиляторам
Производитель	НЕВАТОМ
Страна производства	Россия
Исполнение	дымоудаления 400/600, общего назначения, теплостойкое
Тип ленты	узкая, широкая
Материал корпуса	оцинкованная сталь
Климатическое исполнение по ГОСТ 15150	У

Документы

Техническая документация
Каталог "Осевые вентиляторы"
13.7 Mb (pdf)
Каталог "Вентиляторы общего назначения: канальные, крышные, осевые"
8.19 Mb (pdf)
Каталог "Радиальные вентиляторы"
10.83 Mb (pdf)
BIM-модель "Гибкие вставки AxB"
380 Kb (rfa)
BIM-модель "Гибкие вставки VO"
364 Kb (rfa)
BIM-модель "Гибкие вставки ВГ"
376 Kb (rfa)
Сертификат соответствия "Воздуховоды и детали систем вентиляции"
896.05 Kb (pdf)
Отказное письмо "Воздуховоды и детали систем вентиляции"
610.59 Kb (pdf)
Руководство по эксплуатации "Гибкие вставки"
293.28 Kb (pdf)

Полезная информация

Общая информация о группе товаров Вентиляторы

НЕВАТОМ производит вентиляторы различных модификаций, которые используют как в простых вентиляционных системах, так и в более сложных системах кондиционирования. Вентиляторы обеспечивают механическую тягу в системах общеобменной, приточной и вытяжной вентиляции и кондиционирования.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

В НЕВАТОМ вентиляторы изготавливают из высококачественных материалов и комплектующих. Они обеспечивают надежную работу оборудования в течение длительного времени. Все оборудование проходит пооперационный контроль качества.

Вентиляторы устанавливают в прямоугольных или круглых каналах систем кондиционирования и вентиляции. Их используют в промышленных, жилых и общественных зданиях.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРОВ

Все вентиляторы предназначены для удаления воздуха и других невзрывоопасных газовоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, а температура не выше температуры, указанной в технических характеристиках вентиляторов. В перемещаемых средах не должны присутствовать липкие вещества, абразивные и волокнистые материалы. Содержание пыли и других твердых примесей не должно быть более 0,1 г/м³.

Вентилятор не требует обслуживания в процессе работы при соблюдении потребителем правил эксплуатации.

РЕГУЛИРОВАНИЕ ОБОРОТОВ ДВИГАТЕЛЯ ВЕНТИЛЯТОРОВ

Производительность вентиляторов можно регулировать, изменяя скорость вращения двигателя. Число оборотов двигателя изменяют с помощью частотных преобразователей, симисторных регуляторов или ступенчатых трансформаторных регуляторов.
