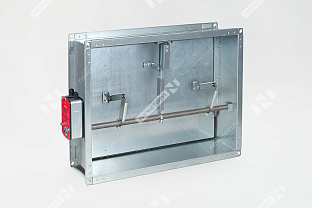

Клапаны дымоудаления с электроприводом, KD

от ₽ 6 971

К товарам

Описание

НАЗНАЧЕНИЕ

Клапан дымоудаления (клапан дымовой) KD – клапан противопожарный нормально закрытый, имеющий предельное состояние по огнестойкости, характеризуемое только потерей плотности, и подлежащий установке непосредственно в проемах дымовых вытяжных шахт в защищаемых коридорах.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

Клапаны дымоудаления изготавливаются только с одним пределом огнестойкости: E120.

Исходя из особенности применения, по конструктивному исполнению клапаны KD изготавливаются в двух исполнениях:

F1 – стеновое, с одним присоединительным фланцем и размещением привода внутри
F2 – канальное, с двумя присоединительными фланцами и размещением привода внутри или снаружи

Однолопаточные клапаны дымоудаления KD предназначены для работы в условиях перепада давления на заслонке не более 700 Па, допускается перемещение воздуха или продуктов горения через клапан со скоростью не более 20 м/с. Закрытие заслонки должно выполняться без перепада давления.

Многолопаточные клапаны дымоудаления KD ML предназначены для работы в условиях перепада давления на заслонках не более 1200 Па, допускается перемещение воздуха или продуктов горения через клапан со скоростью не более 20 м/с.

ИСПОЛНЕНИЯ КЛАПАНОВ ДЫМОУДАЛЕНИЯ

По умолчанию вид климатического исполнения – У4 (04) по ГОСТ 15150-69. Температура в месте установки клапана ограничивается рабочей температурой электропривода:

– 20 °С для МN
– 30 °С для МS (по отдельному запросу)
– 25 °С для EM

Для эксплуатации дымовых клапанов при более низких температурах нужно заказывать их в исполнении УХЛ2 (12) или УХЛ4 (14).

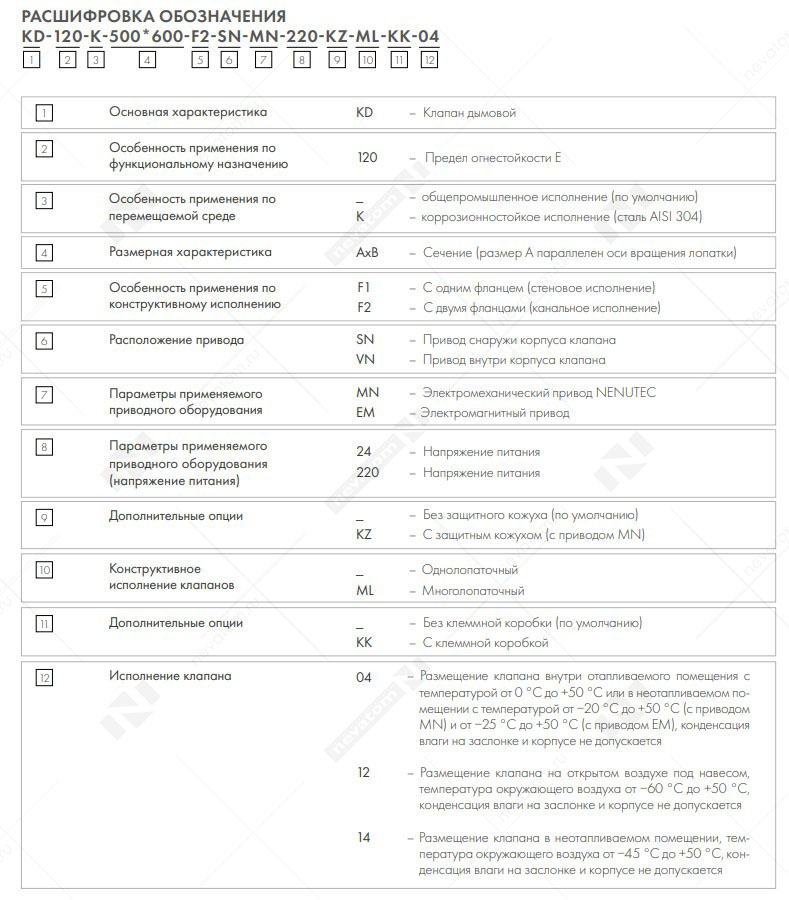

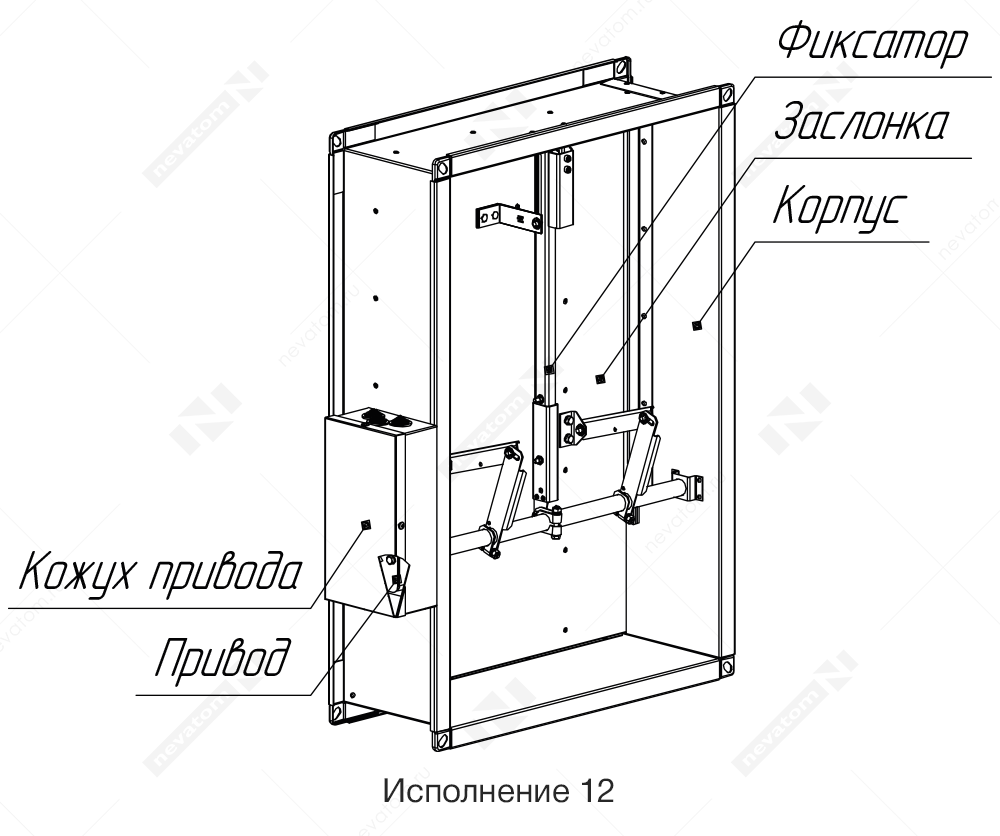

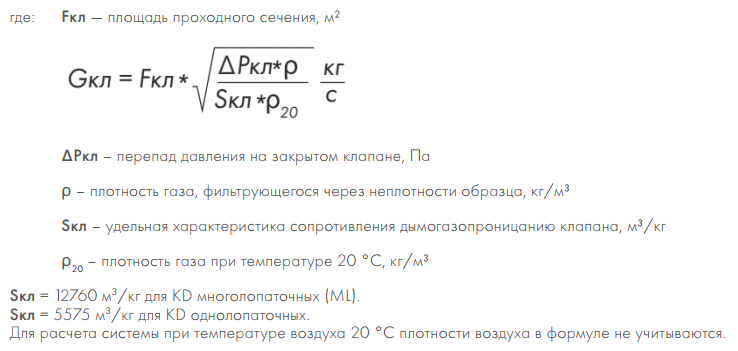

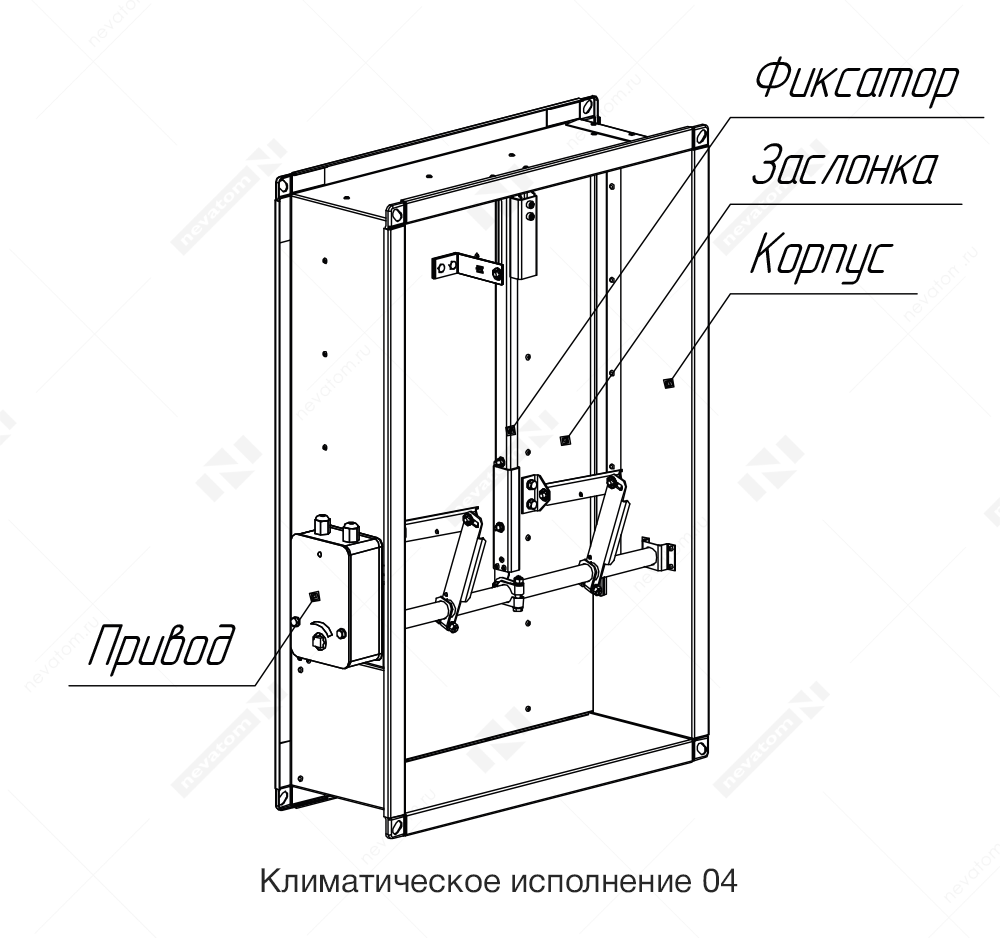

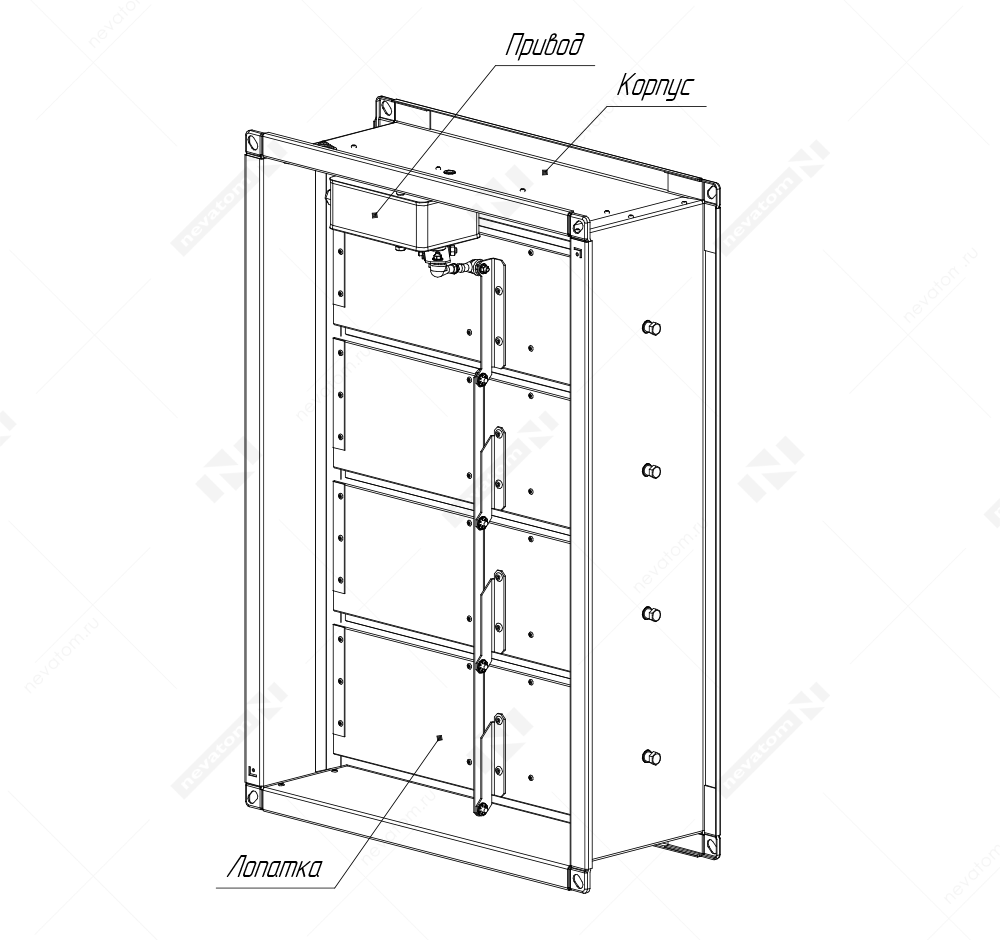

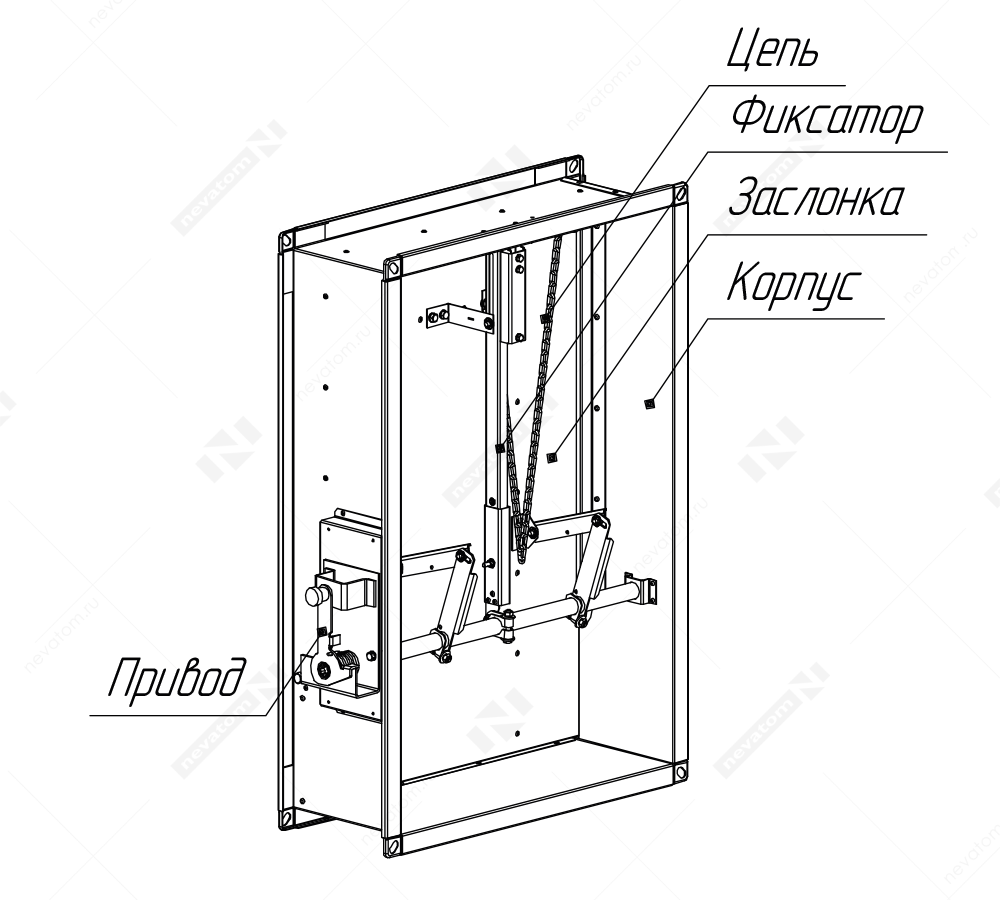

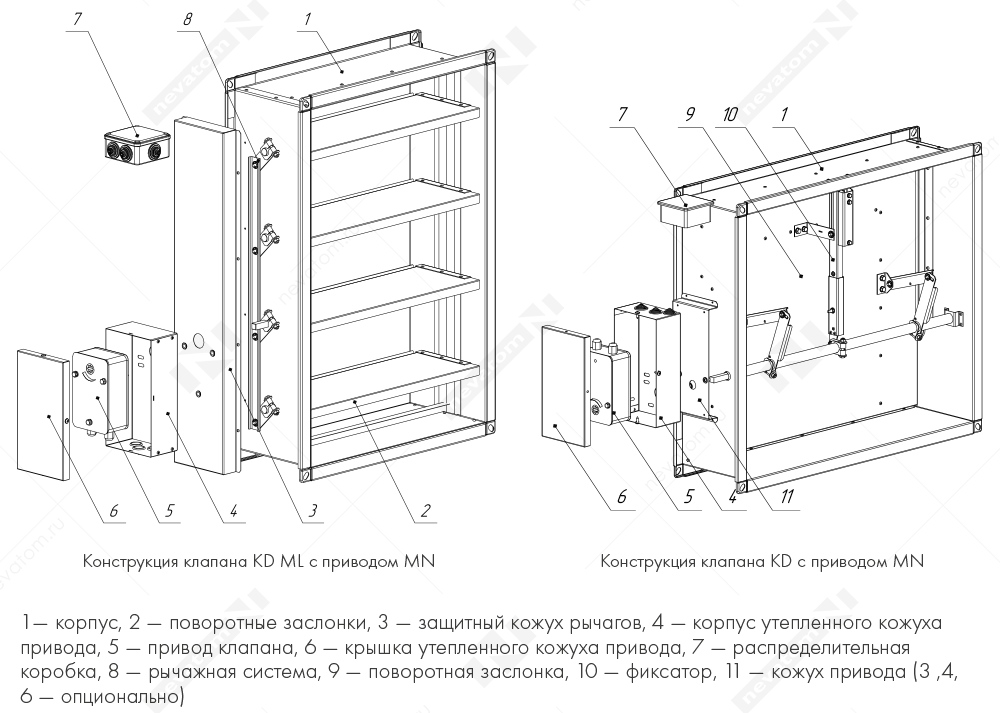

УСТРОЙСТВО

1 — Корпус

Является несущей конструкцией клапана, выполнен из оцинкованной стали с классом покрытия от 100 до 180.

2 — Поворотные заслонки

Изготовлены из оцинкованной стали с классом покрытия от 100 до 180 и заполнены негорючим теплоизолирующим материалом. Для герметизации зазоров между корпусом и заслонкой используется торцевое уплотнение, а для герметичности между заслонками применяется мягкое керамическое уплотнение.

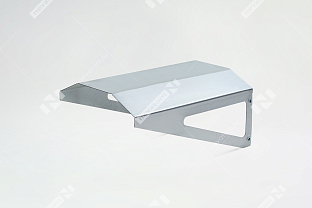

3, 4, 6 — Защитный кожух

Клапаны с приводом снаружи могут оснащаться кожухом для защиты привода: с дополнительной опцией KZ (защитный кожух) или для исполнения 12. Установка кожуха обязательна в случае заделки клапана внутри ограждающей конструкции клапана. Защитный кожух не установлен по умолчанию. Для установки его необходимо заказать отдельно.

5 — Привод клапана

Привод обеспечивает открытие лопаток клапана и устанавливается внутри клапана (для всех исполнений) или снаружи (только для исполнения с двумя фланцами). Для клапанов дымоудаления применяют электромеханические реверсивные приводы (MN — по умолчанию) или электромагнитные приводы EM.

7 — Распределительная коробка

Клапаны дымоудаления с приводом снаружи по желанию заказчика могут быть укомплектованы клеммной коробкой, предназначенной для коммутации проводов привода, питания и пожарной сигнализации. В случае, если клапан не оснащают клеммной коробкой, подключение производят непосредственно к про- водам в соответствии со схемой подключения. Необходимость установки распределительной коробки следует указать в заказе. Коробка поставляется без монтажа на корпус клапана.

8 — Рычажная система

Рычажная система обеспечивает синхронную работу лопаток клапана.

9 — Поворотная заслонка

Изготовлена из оцинкованной стали с классом покрытия от 100 до 180 и заполнена негорючим теплоизолирующим материалом. Для герметизации зазоров между корпусом и заслонкой используется лабиринтное уплотнение с базальтовым уплотнителем.

10 — Фиксатор

Изготавливается из оцинкованной стали с классом покрытия от 100 до 180 и предназначен для фиксации заслонки в закрытом положении.

11 — Кожух привода

Служит площадкой для крепления привода на корпусе клапана. Изготавливается из оцинкованной стали с классом покрытия от 100 до 180.

По заказу клапан может быть изготовлен из нержавеющей стали.

ПРИНЦИП РАБОТЫ

Нормальное (исходное) положение у клапанов — закрытое. Клапан открывается, когда на соответствующие контакты привода подают напряжение, и сохраняет положение при отключении привода клапана. Схема подключения привода к цепям электропитания и контроля положения заслонки указана в паспорте изделия.

Электрическая схема и конструкция клапана обеспечивают следующие способы перевода из исходного положения заслонки:

Дистанционно – по сигналу от щита управления
Автоматически – по сигналу от средств пожарной автоматики

Перевод заслонки в исходное (закрытое) положение осуществляется:

Для KD с электромагнитным приводом — вручную
Для KD с электромеханическим приводом — при подаче питающего напряжения на соответствующие контакты

Возможен поворот заслонки вручную с использованием рукоятки ручного взвода, поставляемой в комплекте с клапаном с электромеханическим приводом. Для клапанов с электромагнитным приводом возможно открытие клапана вручную по нажатию кнопки, расположенной на приводе.

МОНТАЖ

Пространственная ориентация клапанов:

Вертикально (при открытии лопатка опускается вниз) — для клапанов KD
Любая — для клапанов KD ML

При установке клапанов в системах вентиляции следует учитывать удобство доступа к приводу клапана и съемным лючкам. Лючки должны быть расположены на воздуховоде рядом с клапаном.

Гарантийный срок 12 месяцев.

КЛАПАНЫ ДЫМОУДАЛЕНИЯ МНОГОЛОПАТОЧНЫЕ

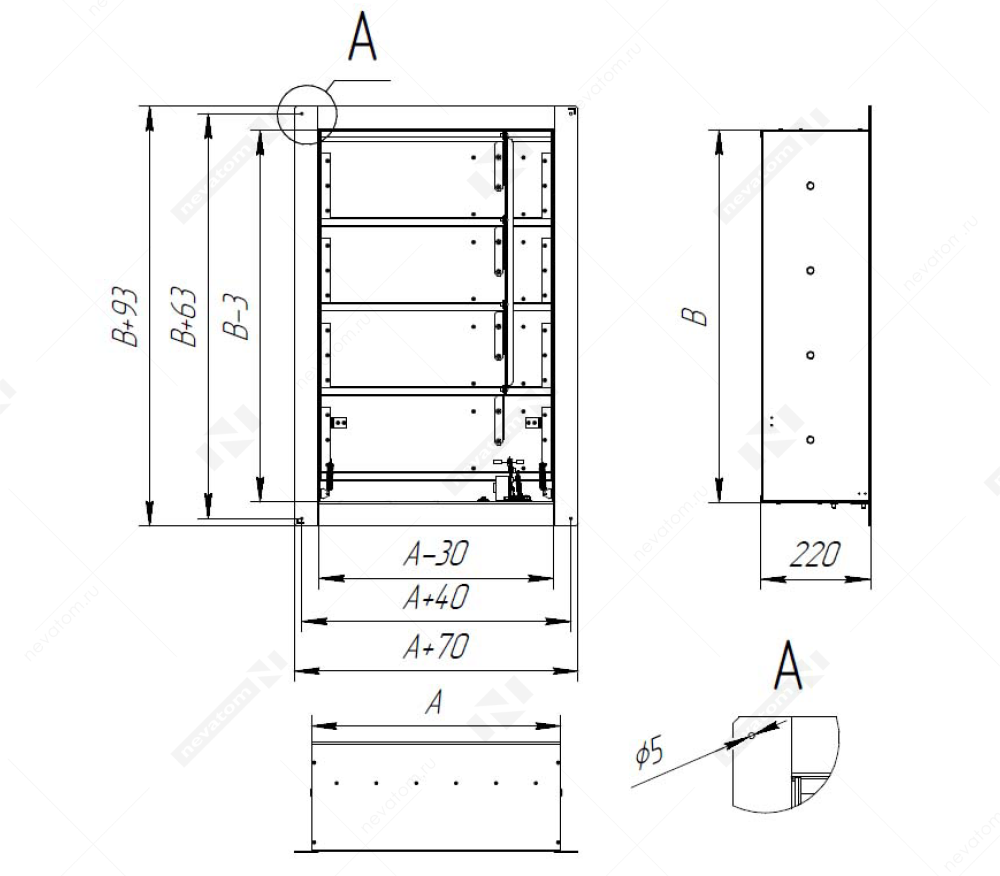

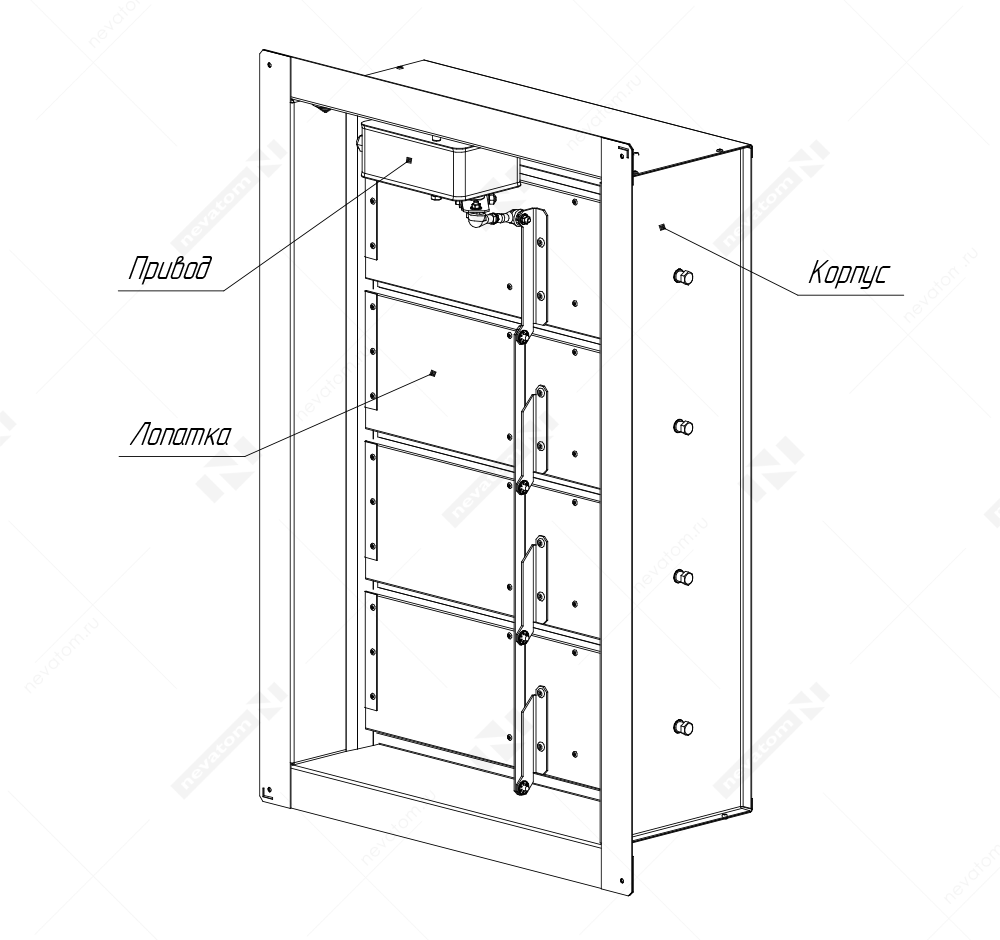

КЛАПАНЫ KD ML СТЕНОВЫЕ С ПРИВОДОМ MN ВНУТРИ

Для клапанов используется электромеханический привод.
Минимальные размеры клапана (AxB): 400 х 400 мм.
Максимальные размеры клапана (AxB): 1000 х 1600 мм.
Гидравлический диаметр не должен превышать 1231 мм. (Гидравлический диаметр вычисляется по формуле: Dг=2*A*B/(A+B), где A и B – высота и ширина сечения клапана).
Потребляемая мощность привода, не более:

При повороте заслонки — 8,2 Вт для 24 В и 5,2 Вт для 220 В
При ее удержании в исходном положении — 3,5 Вт для 24 В и 220 В

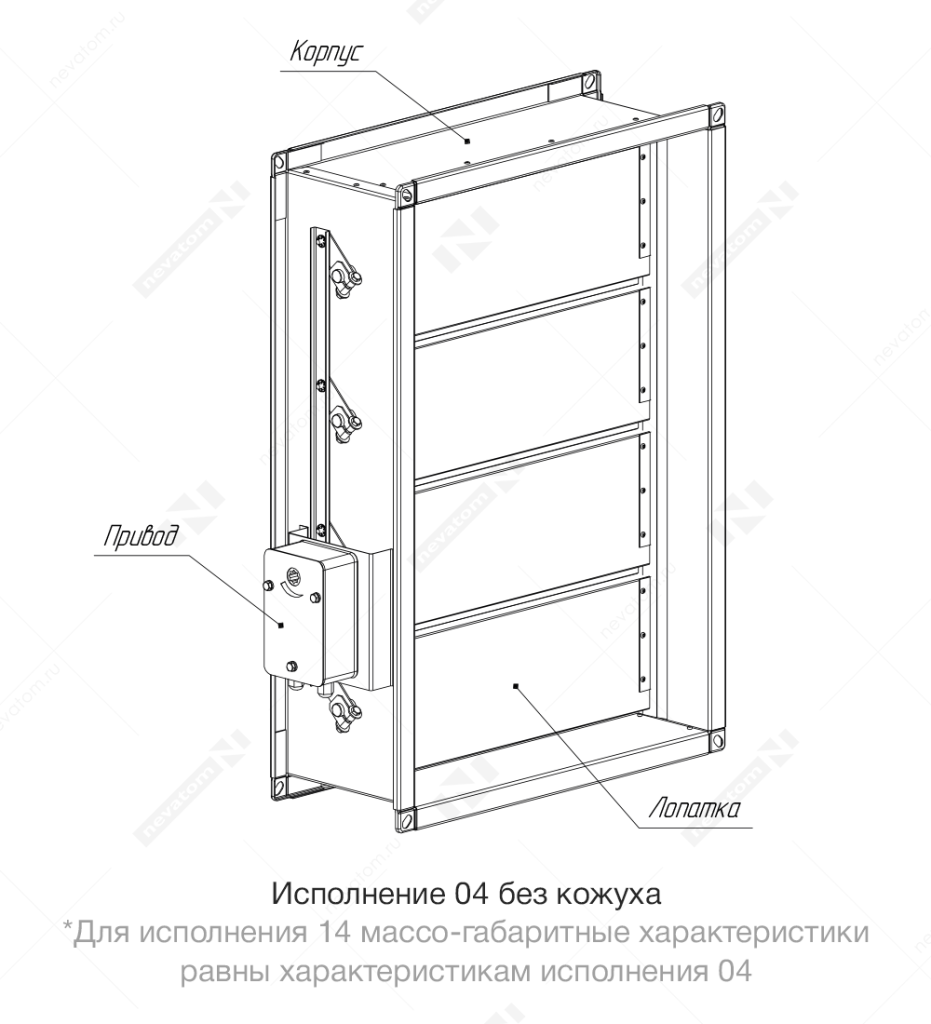

Исполнение 04 без кожуха

КЛАПАНЫ KD ML КАНАЛЬНЫЕ С ПРИВОДОМ MN ВНУТРИ

Для клапанов используется электромеханический привод.
Минимальные размеры клапана (AxB): 400 х 400 мм.
Максимальная ширина клапана (A): 1000 мм.
Максимальная высота клапана (B): 1600 мм.
Максимальный полупериметр (А+В): 2400 мм.
При превышении ширины, высоты или полупериметра клапан изготавливается в многокассетном исполнении.
Гидравлический диаметр однокассетного клапана не должен превышать 1231 мм.
Потребляемая мощность привода, не более:

При повороте заслонки — 8,2 Вт для 24 В и 5,2 Вт для 220 В
При ее удержании в исходном положении — 3,5 Вт для 24 В и 220 В

Исполнение 04 без кожуха

КЛАПАНЫ KD ML СТЕНОВЫЕ С ПРИВОДОМ EM ВНУТРИ

Минимальный размер клапана (AxB): 250 х 400 мм.
Максимальная ширина клапана (А): 1000 мм.
Максимальная высота клапана (B): 1500 мм.
При превышении ширины, высоты или полупериметра клапан изготавливается в многокассетном исполнении. Гидравлический диаметр однокассетного клапана не должен превышать 1231 мм.
Потребляемая мощность привода не более 90 Вт для 24 В и 30 Вт для 220 В.

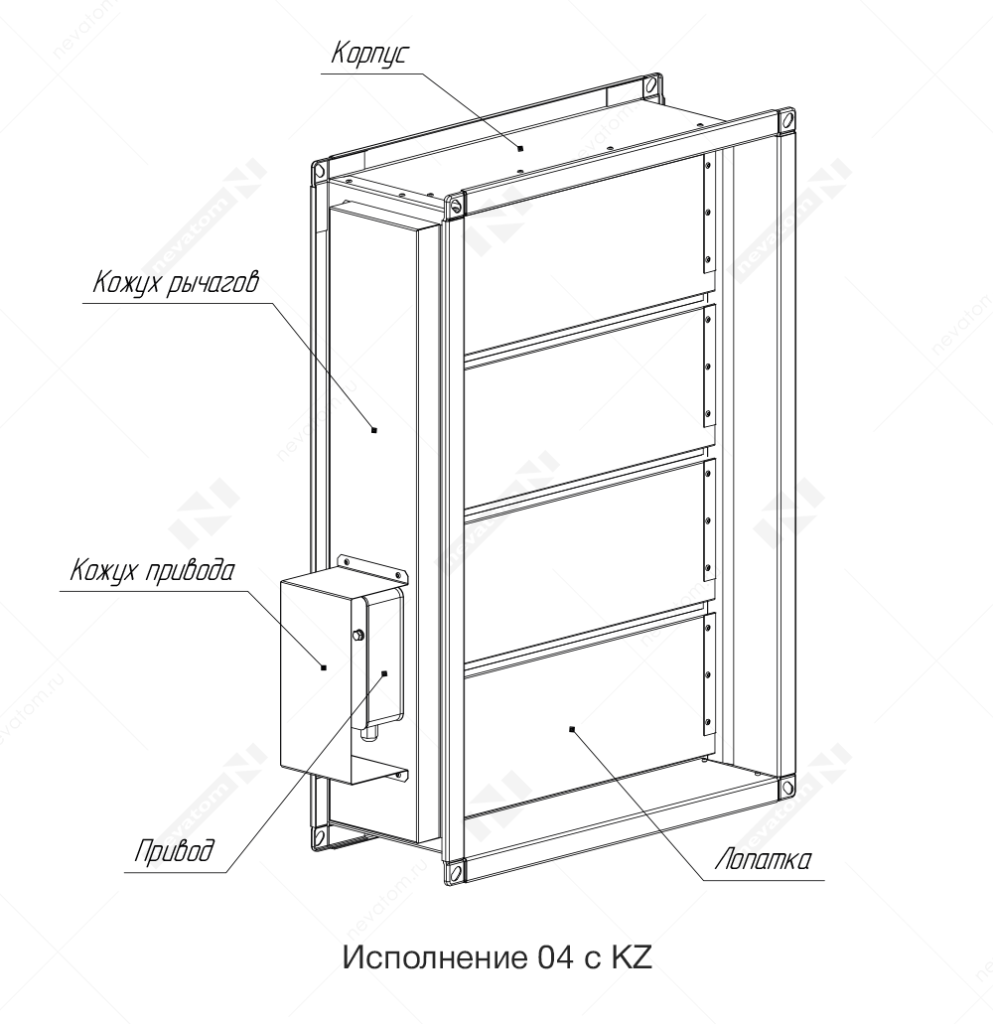

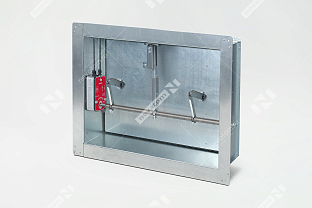

КЛАПАНЫ KD ML КАНАЛЬНЫЕ С ПРИВОДОМ MN СНАРУЖИ

Для клапанов используется электромеханический привод.
Минимальные размеры клапана (AxB): 250 х 300 мм.
Максимальная ширина клапана (A): 1000 мм.
Максимальная высота клапана (B): 1600 мм.
Максимальный полупериметр (А+В): 2400 мм.
При превышении ширины, высоты или полупериметра клапан изготавливается в многокассетном исполнении.
Гидравлический диаметр однокассетного клапана не должен превышать 1231 мм.
Потребляемая мощность привода, не более:

При повороте заслонки — 8,2 Вт для 24 В и 5,2 Вт для 220 В
При ее удержании в исходном положении — 3,5 Вт для 24 В и 220 В

20-1_ГЧ_KD_ML_MN_канальные_04_без кожуха_.png

КЛАПАНЫ ДЫМОУДАЛЕНИЯ ОДНОЛОПАТОЧНЫЕ

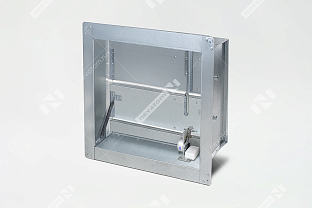

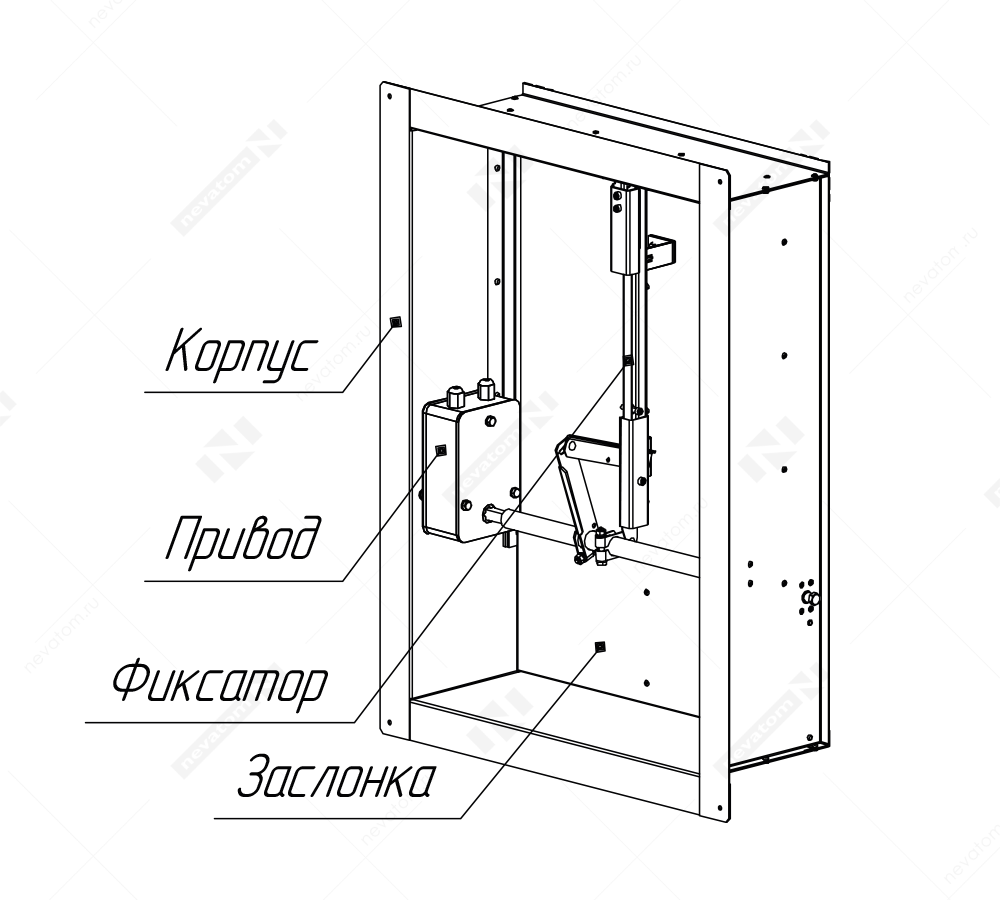

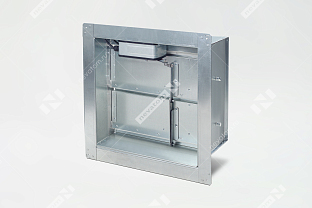

КЛАПАНЫ KD СТЕНОВЫЕ С ПРИВОДОМ MN ВНУТРИ

Для клапанов используется электромеханический привод.
Максимальный и минимальный размеры клапана:

По стороне A — от 200 до 1000 мм
По стороне B — от 300 до 1000 мм

Для проёмов (сечений воздуховодов), размеры которых превышают максимальные размеры клапана, используется кассетное исполнение, состоящее из несколько клапанов, соединённых между собой монтажным комплектом.
Гидравлический диаметр однокассетного клапана не должен превышать 1000 мм.
Потребляемая мощность привода, не более:

При повороте заслонки — 8,2 Вт для 24 В и 5,2 Вт для 220 В
При ее удержании в исходном положении — 3,5 Вт для 24 В и 220 В

Климатическое исполнение 04 без кожуха

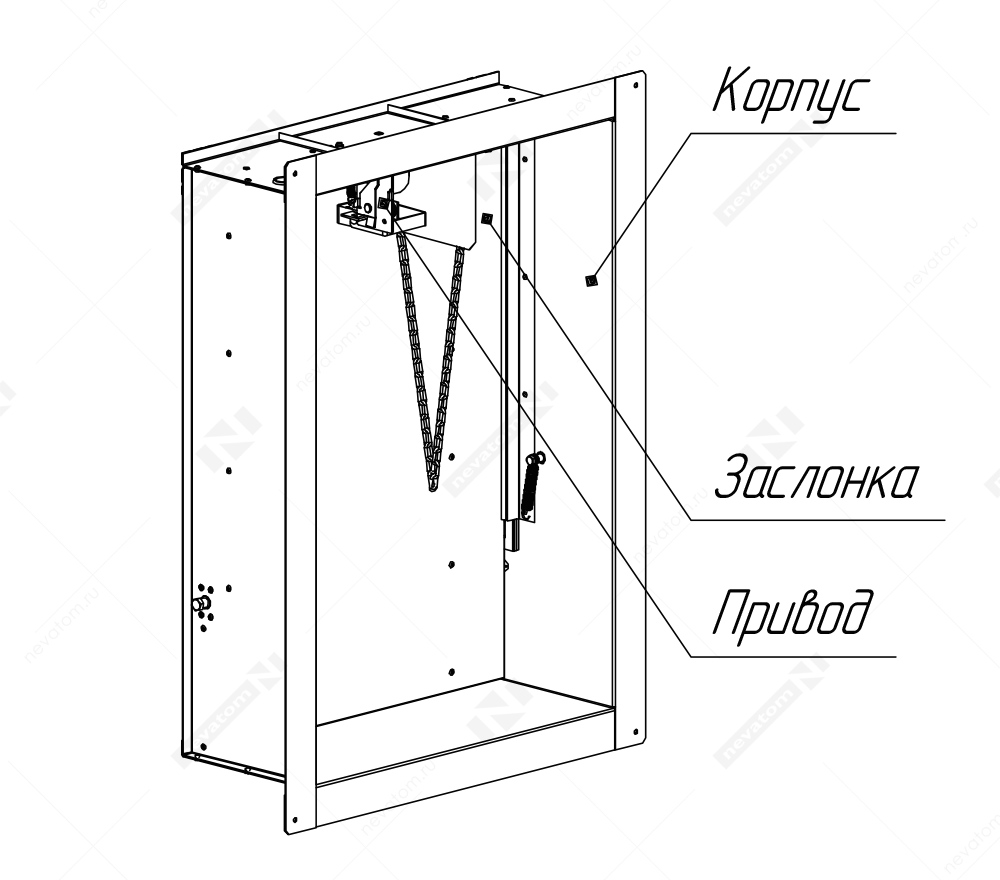

КЛАПАНЫ KD СТЕНОВЫЕ С ПРИВОДОМ EM ВНУТРИ

Для клапанов используется электромагнитный привод.
Максимальный и минимальный размеры клапана:

По стороне A — от 250 до 1000 мм
По стороне B — от 250 до 1000 мм

Для проёмов (сечений воздуховодов), размеры которых превышают максимальные размеры клапана, используется кассетное исполнение состоящее из несколько клапанов, соединённых между собой монтажным комплектом.
Гидравлический диаметр однокассетного клапана не должен превышать 1000 мм.
Потребляемая мощность привода, не более:

Для ЭМП 17 — 90 Вт для 24 В и 30 Вт для 220 В
Для ЭМП 53 — 120 Вт для 24 В и 45 Вт для 220 В

Климатическое исполнение 04 без кожуха

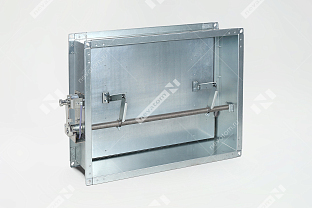

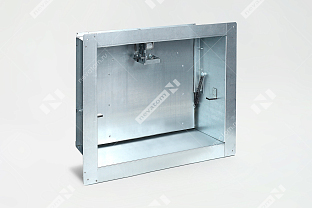

КЛАПАНЫ KD КАНАЛЬНЫЕ С ПРИВОДОМ MN ВНУТРИ

Для клапанов используется электромеханический привод.
Максимальный и минимальный размеры клапана:

По стороне A — от 200 до 1000 мм
По стороне B — от 300 до 1000 мм

Для проёмов (сечений воздуховодов), размеры которых превышают максимальные размеры клапана, используются кассетное исполнение состоящее из несколько клапанов, соединённых между собой монтажным комплектом.
Гидравлический диаметр однокассетного клапана не должен превышать 1000 мм.
Потребляемая мощность привода, не более:

При повороте заслонки — 8,2 Вт для 24 В и 5,2 Вт для 220 В
При ее удержании в исходном положении — 3,5 Вт для 24 В и 220 В

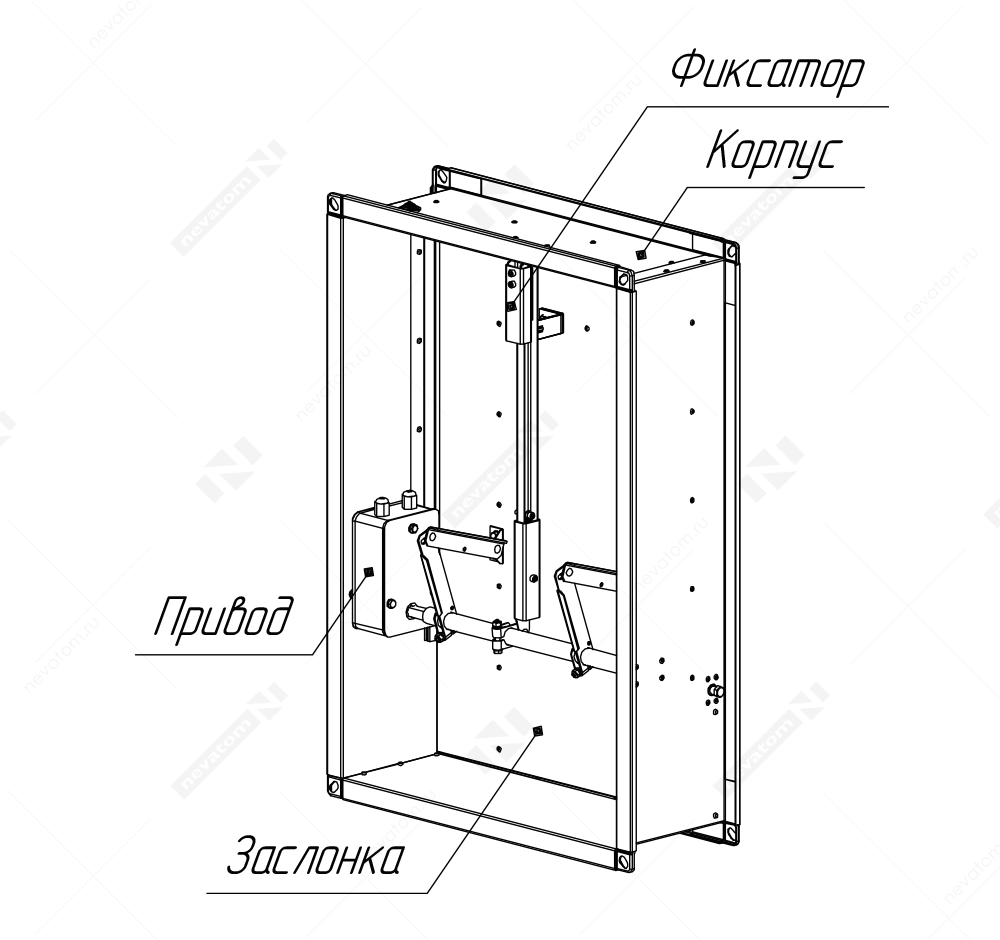

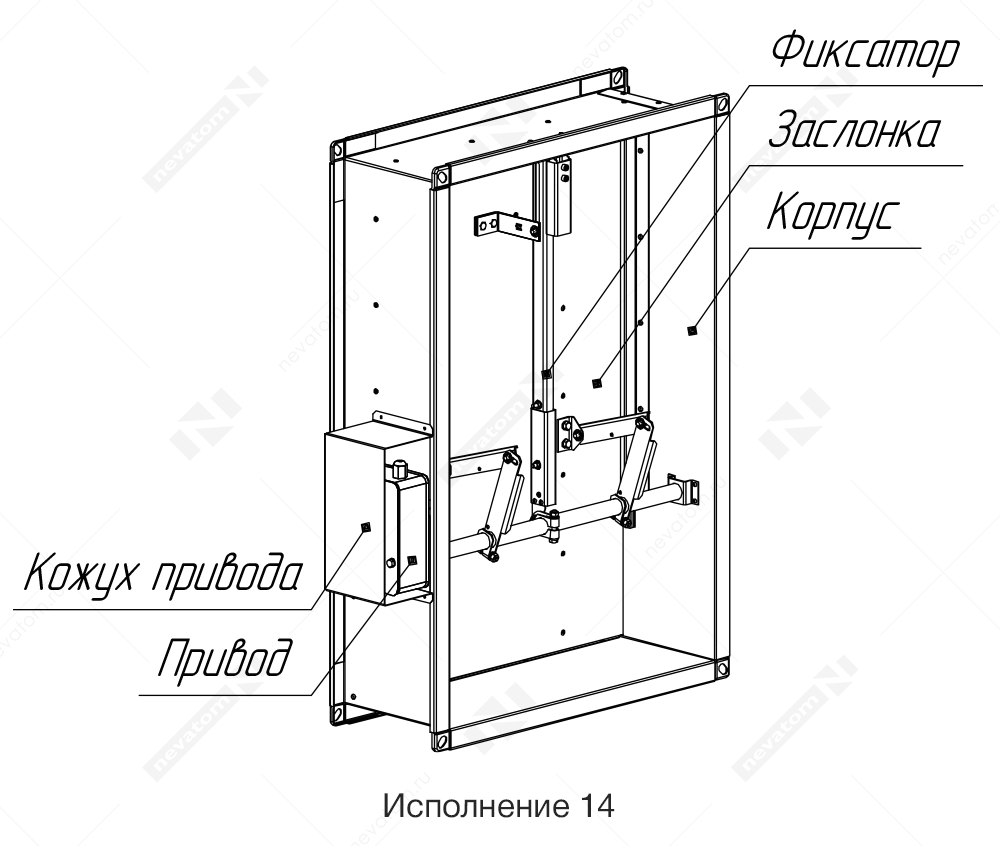

КЛАПАНЫ KD КАНАЛЬНЫЕ С ПРИВОДОМ MN СНАРУЖИ

Для клапанов используется электромеханический привод.
Максимальный и минимальный размеры клапана:

По стороне A — от 200 до 1000 мм
По стороне B — от 300 до 1000 мм

При повороте заслонки — 8,2 Вт для 24 В и 5,2 Вт для 220 В
При ее удержании в исходном положении — 3,5 Вт для 24 В и 220 В

КЛАПАНЫ KD КАНАЛЬНЫЕ С ПРИВОДОМ EM СНАРУЖИ

Для клапанов используется электромагнитный привод.
Максимальный и минимальный размеры клапана:

По стороне A — от 200 до 1000 мм
По стороне B — от 300 до 950 мм

ПРИМЕРЫ СХЕМ УСТАНОВКИ КЛАПАНОВ ДЫМОУДАЛЕНИЯ

ОБЩИЕ СВЕДЕНИЯ

Клапан не предназначен для установки на границе разделения воздуха помещения и улицы
Клапан не подлежит установке:

◦ в воздуховодах и каналах помещений, которые относятся к категориям пожаровзрывобезопасности А и Б
◦ в воздуховодах местных отсосов взрывоопасных смесей
◦ в воздуховодах, для которых не предусмотрены регламентные работы по периодической очистке, предотвращающей образование отложений

Клапаны при монтаже на неровную поверхность (например, при креплении к стене) могут получать деформации, искажающие общую геометрию корпуса. Для обеспечения нормальной работы механизма и допустимого значения плотности, закреплённый на штатном месте клапан должен сохранять плоскостность фланца не более 5 мм и разницу диагоналей проёма клапана не более 5 мм

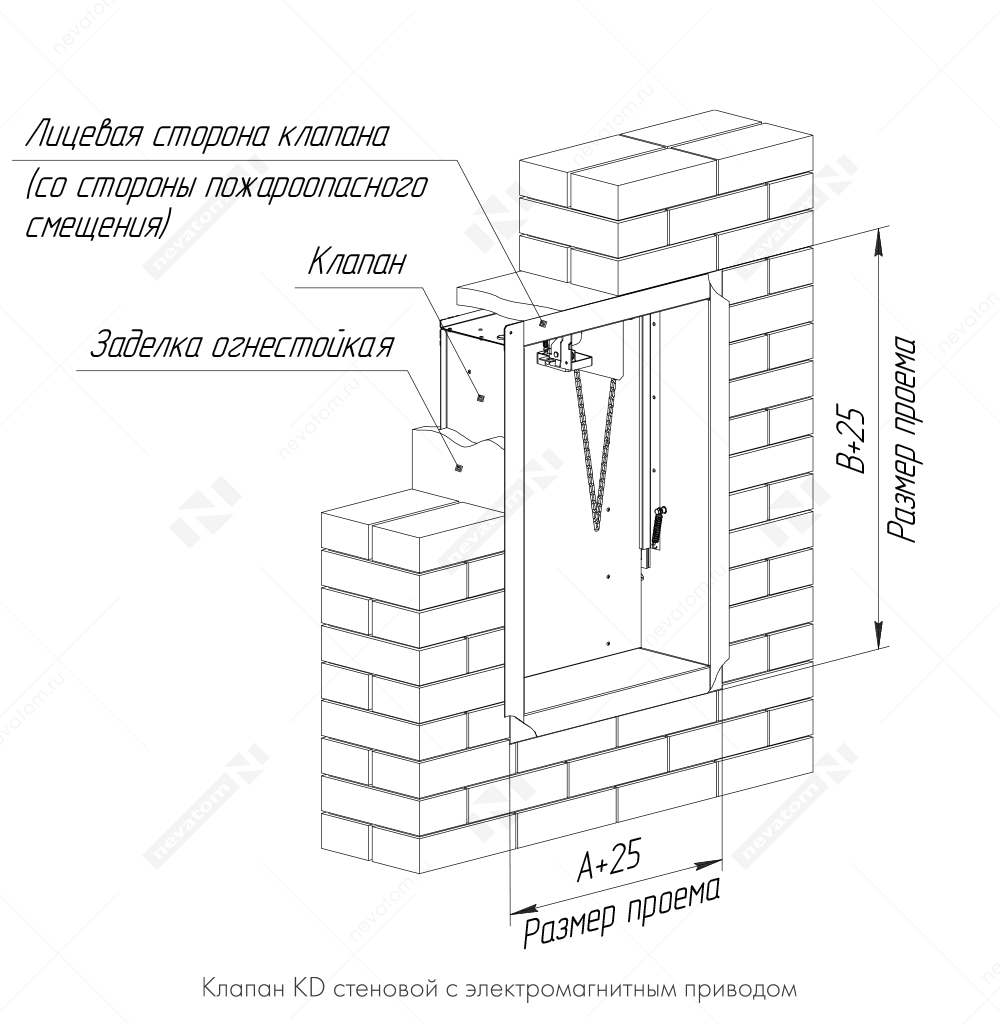

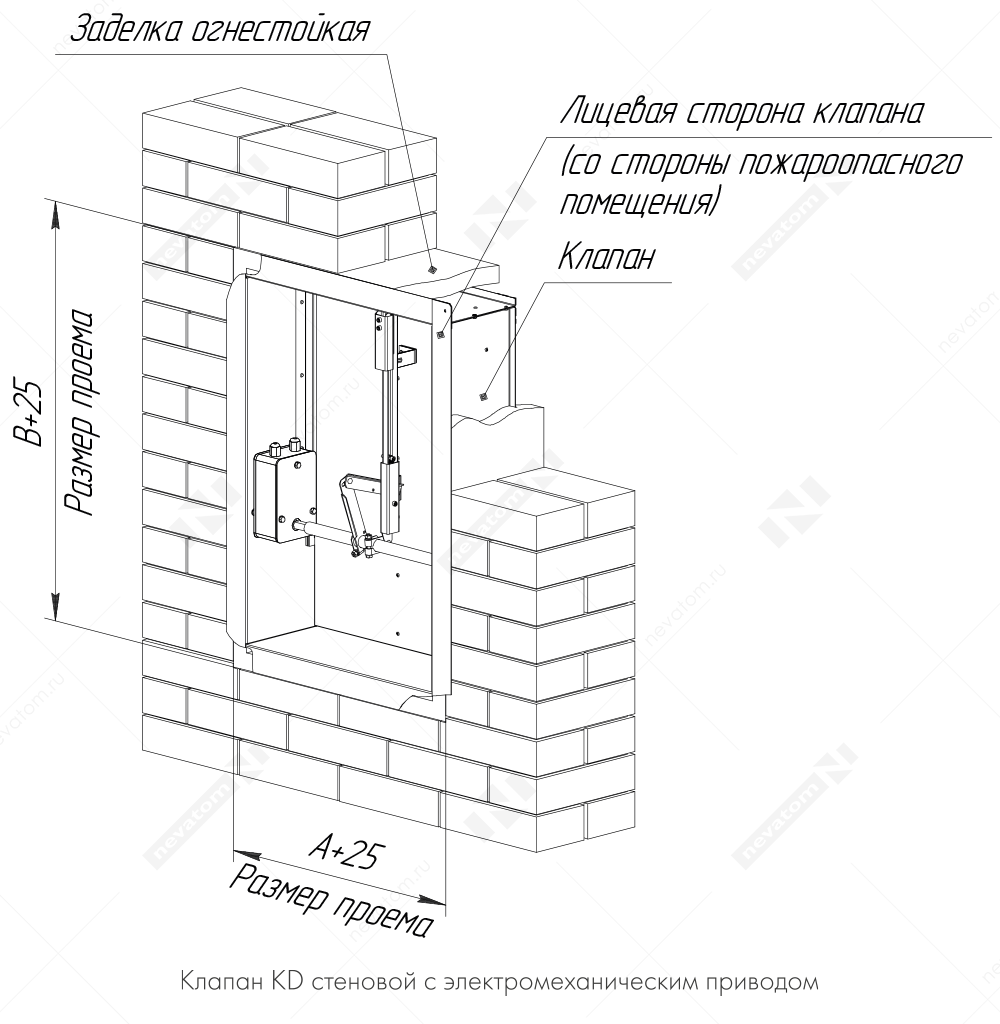

КЛАПАНЫ KD СТЕНОВЫЕ

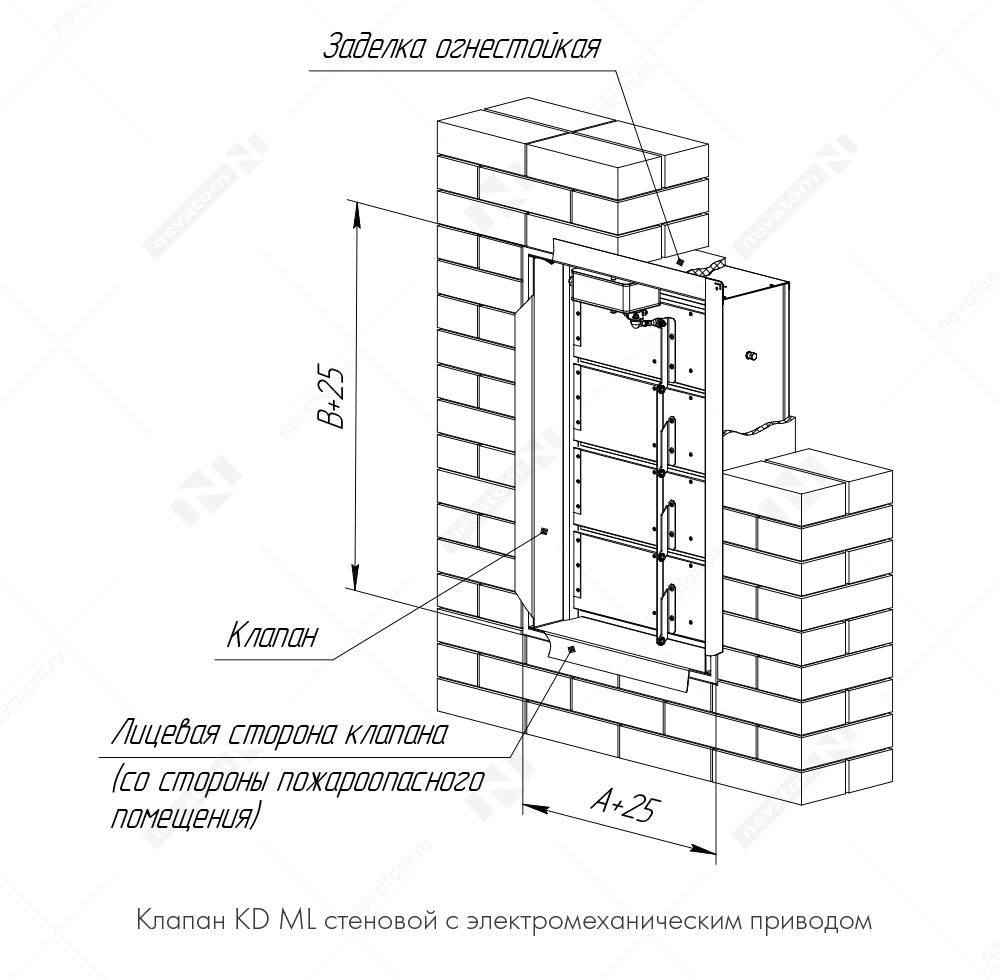

47_Клапан KD ML стеновой с электромеханическим приводом.png

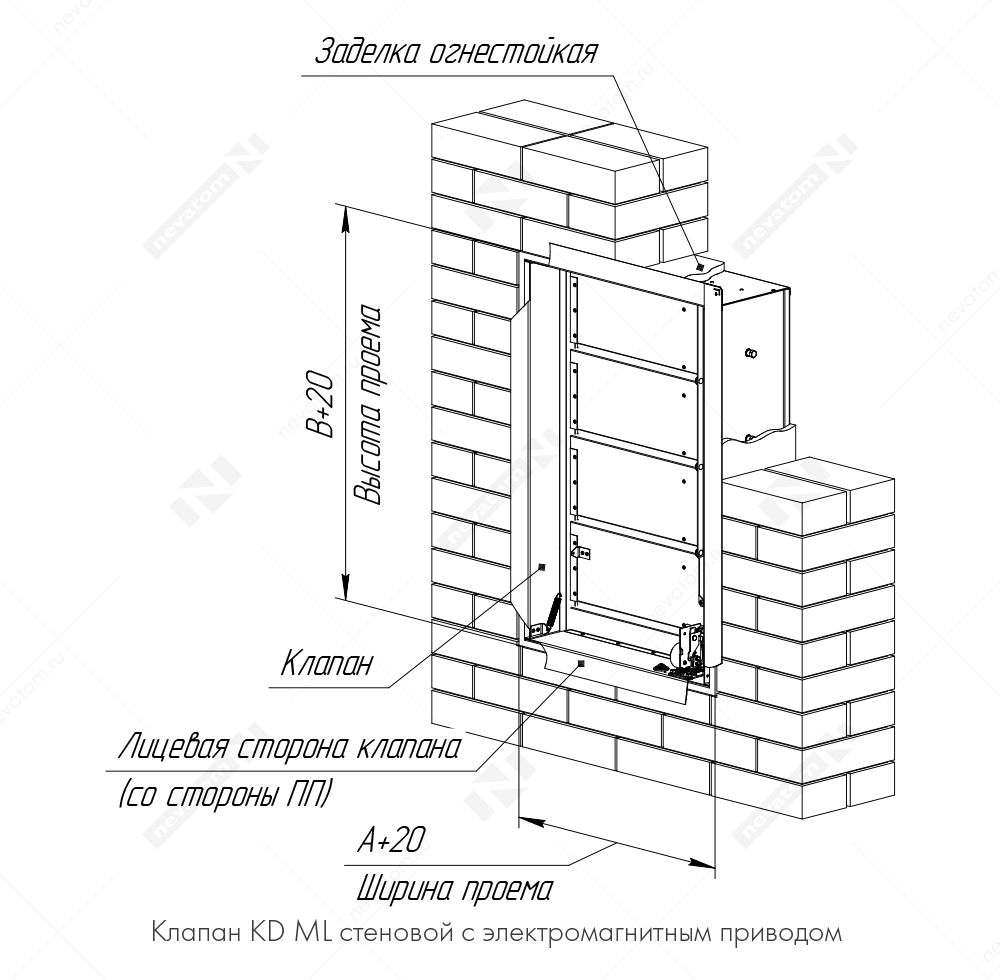

48_Клапан KD ML стеновой с электромагнитным приводом.png

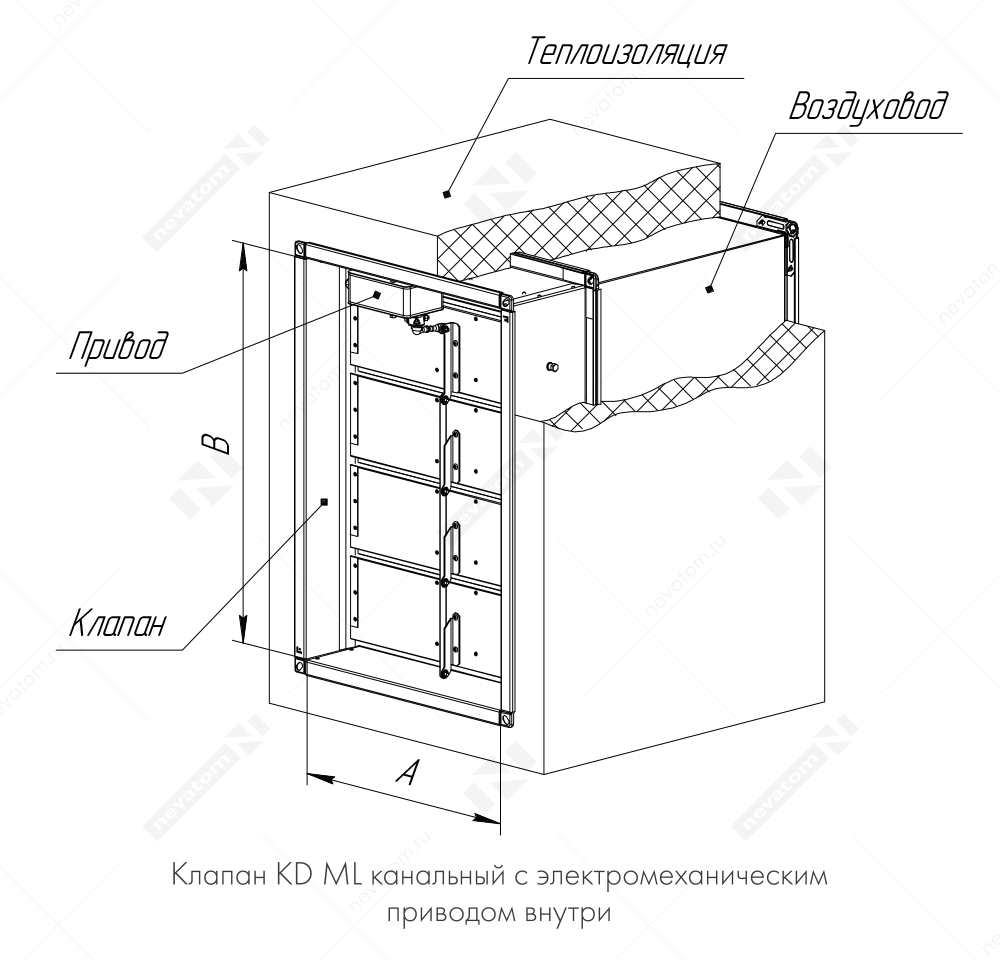

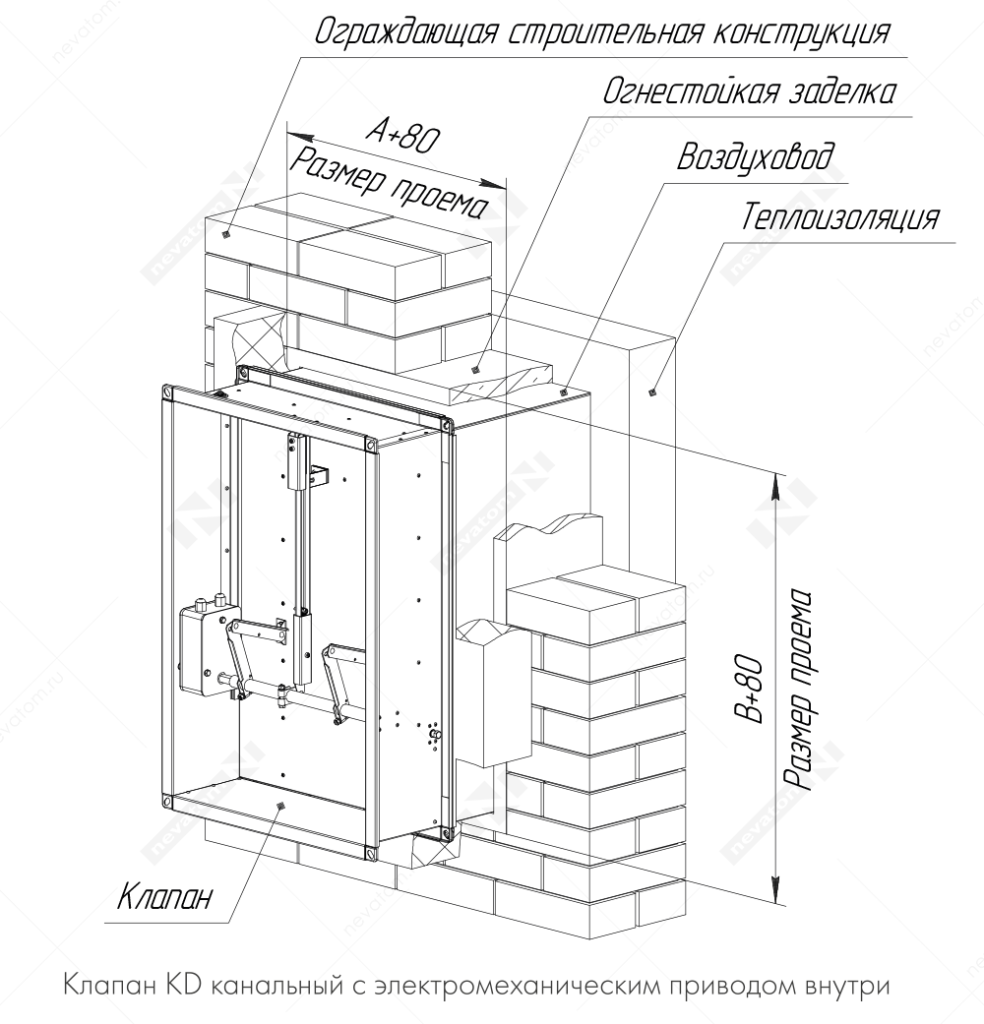

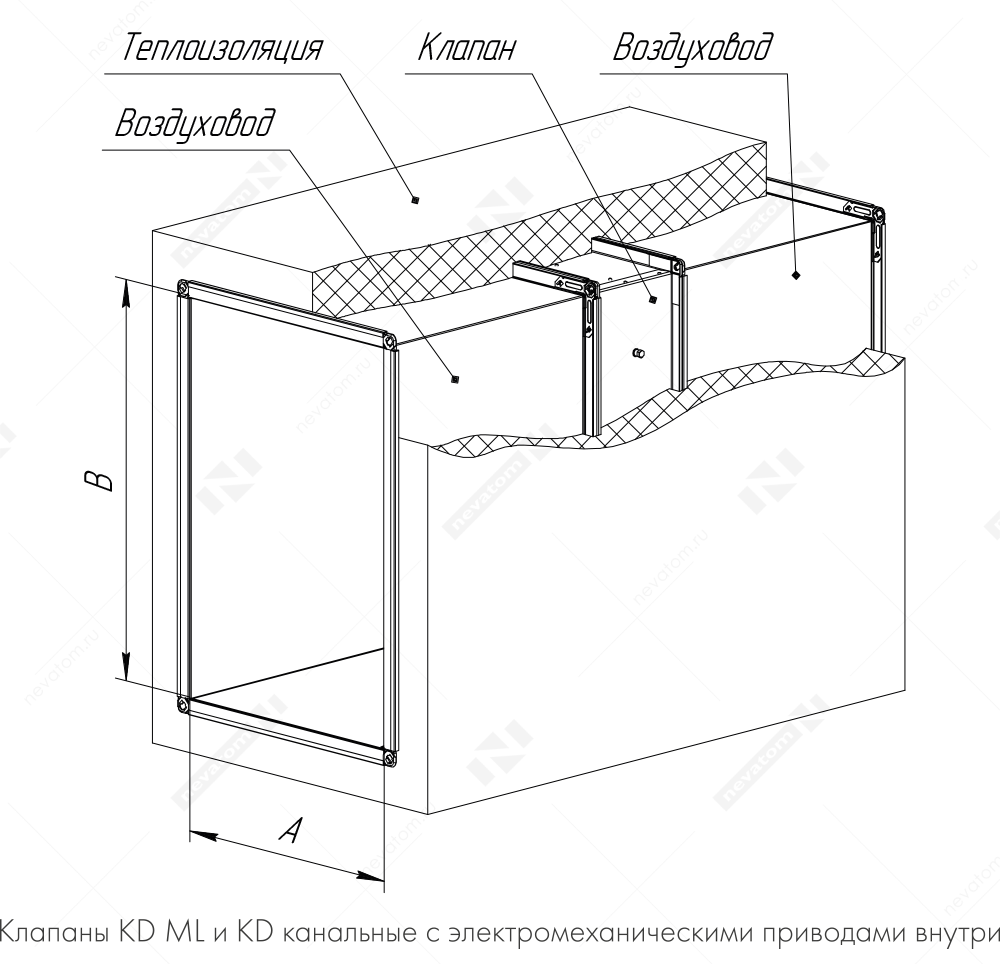

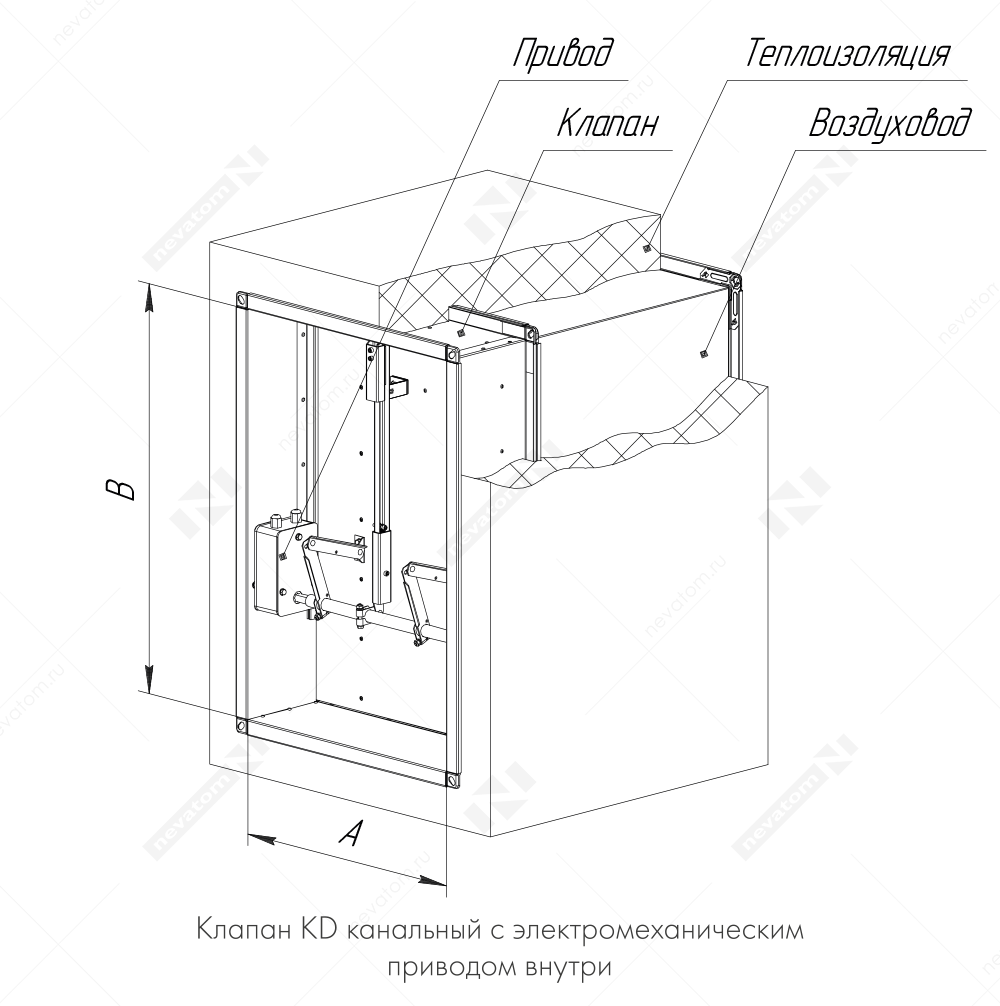

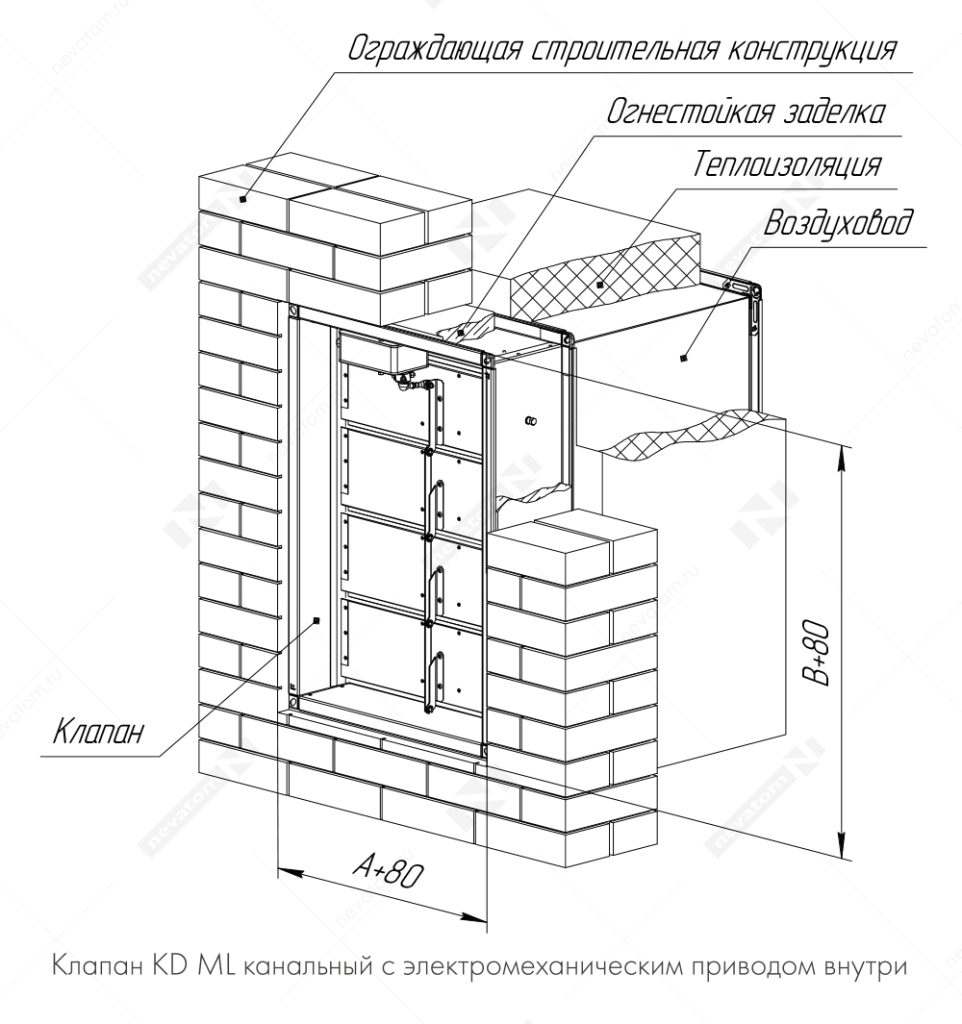

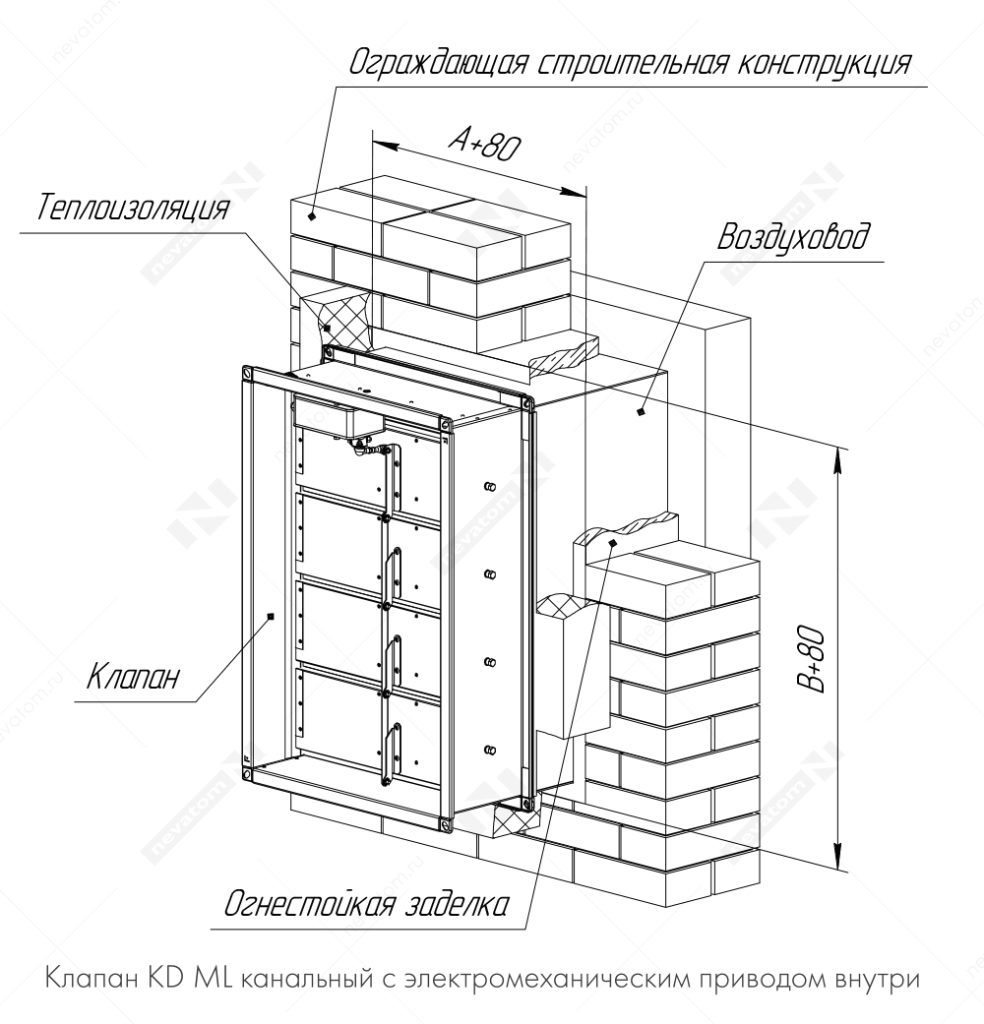

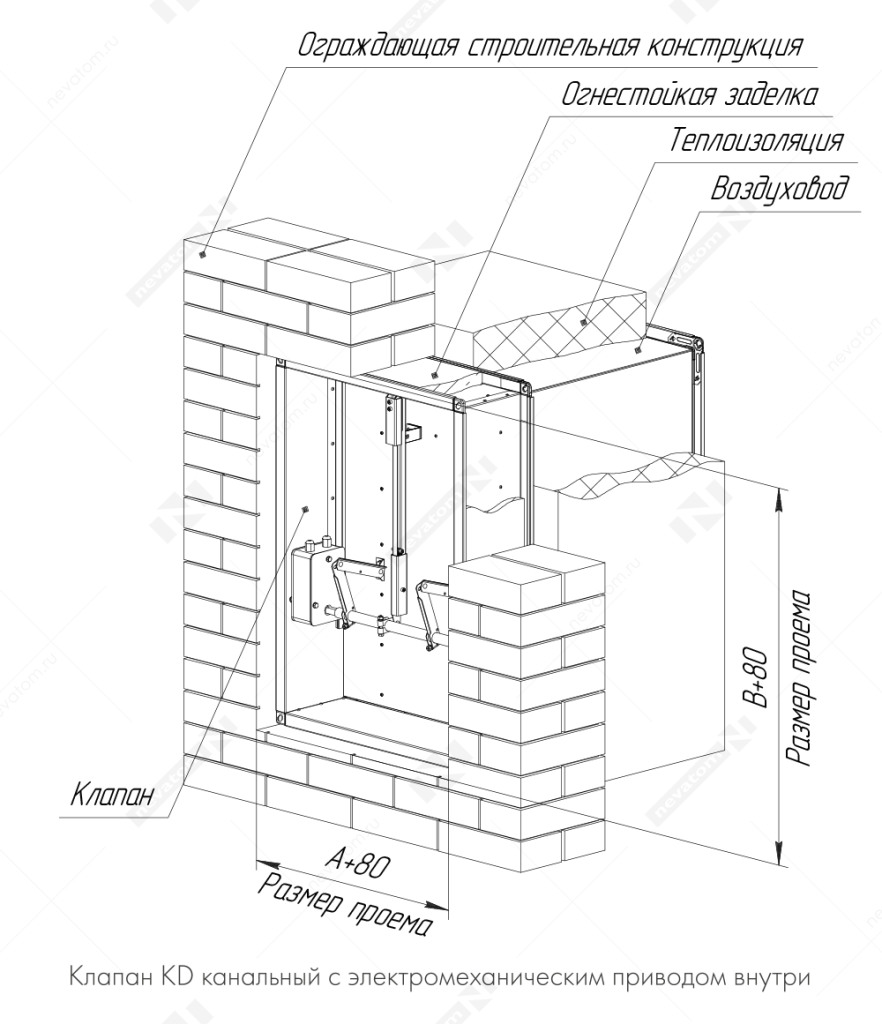

КЛАПАНЫ KD КАНАЛЬНЫЕ С ПРИВОДОМ ВНУТРИ

За пределами ограждающей конструкции



В вертикальных ограждающих конструкциях

35_СУ_KD_канальные_привод внутри_в_верт_огр_конструкциях-1.png

35_СУ_KD_канальные_привод внутри_в_верт_огр_конструкциях-2.png

На участке воздуховода


На торце воздуховода

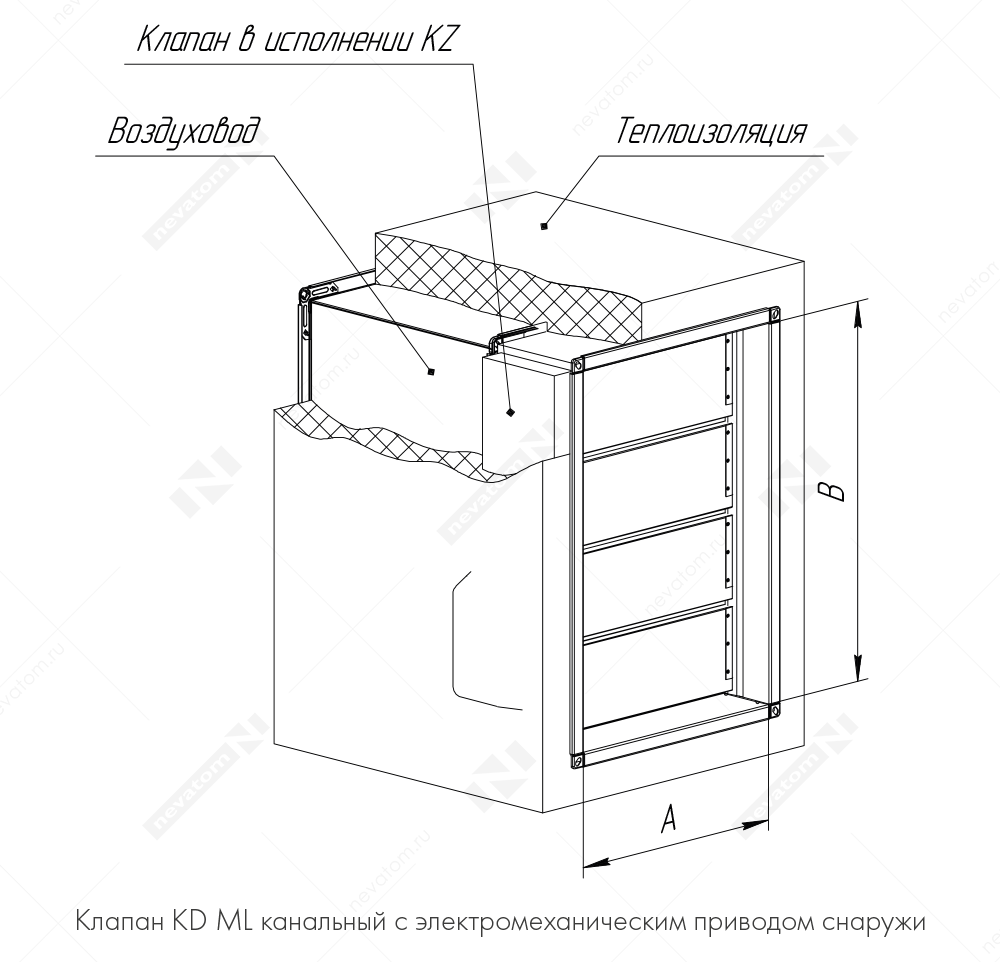

КЛАПАНЫ KD КАНАЛЬНЫЕ С ПРИВОДОМ СНАРУЖИ

За пределами ограждающей конструкции

38_СУ_KD_канальные_привод_снаружи_за пред_и_огр_констр-1.png

38_СУ_KD_канальные_привод_снаружи_за пред_и_огр_констр-2.png

38_СУ_KD_канальные_привод_снаружи_за пред_и_огр_констр-3.png

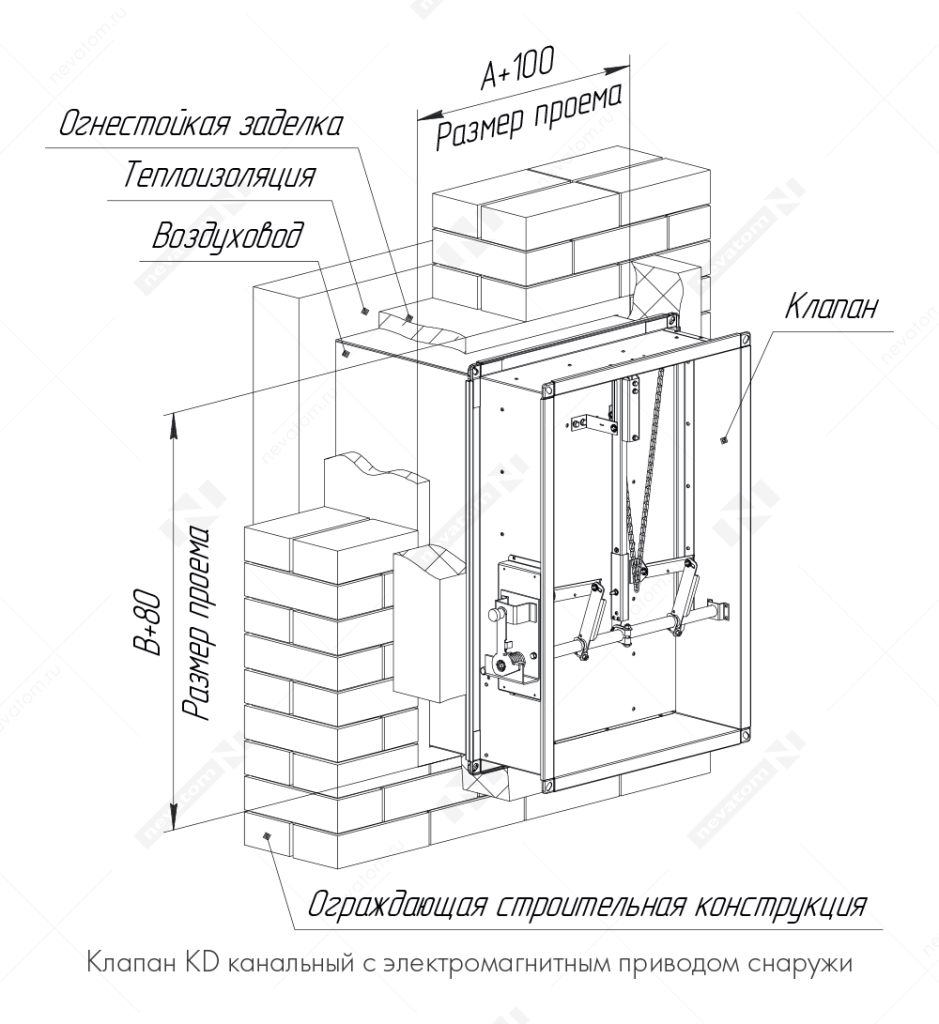

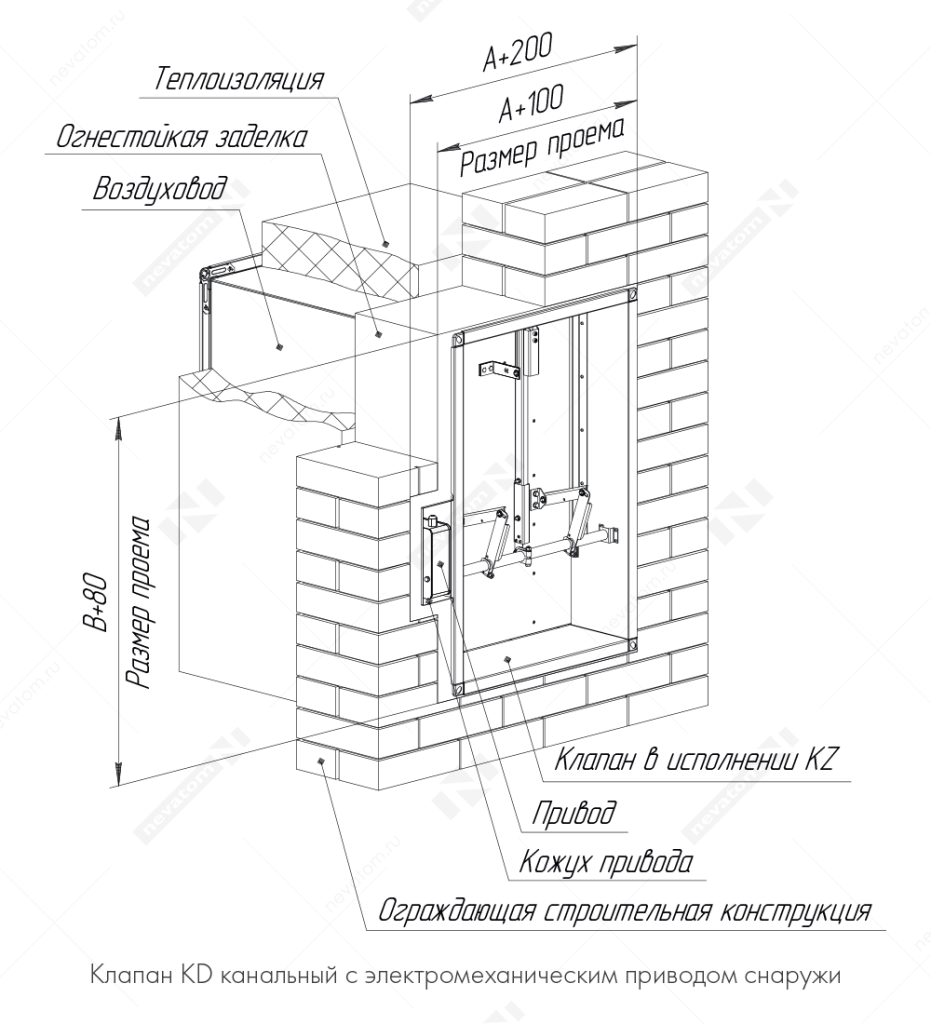

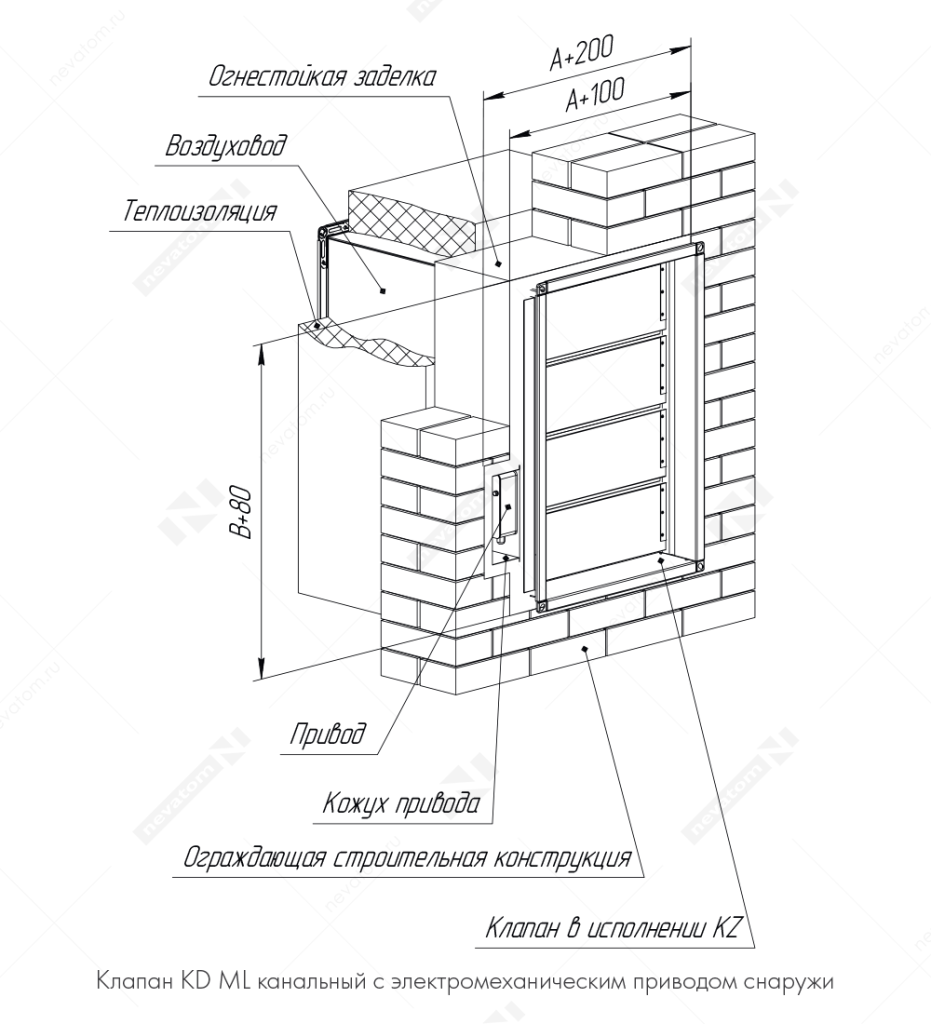

В вертикальных ограждающих конструкциях

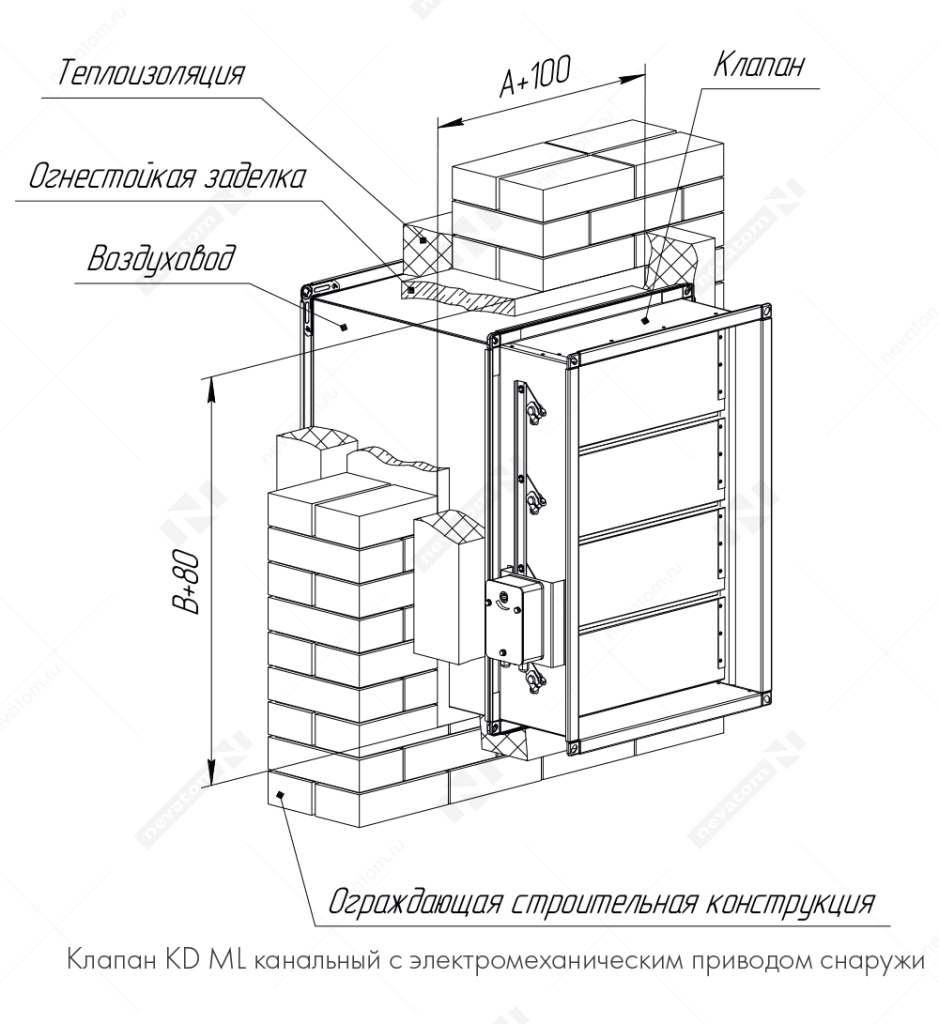

49_Клапан KD ML канальный с электромеханическим приводом снаружи.png

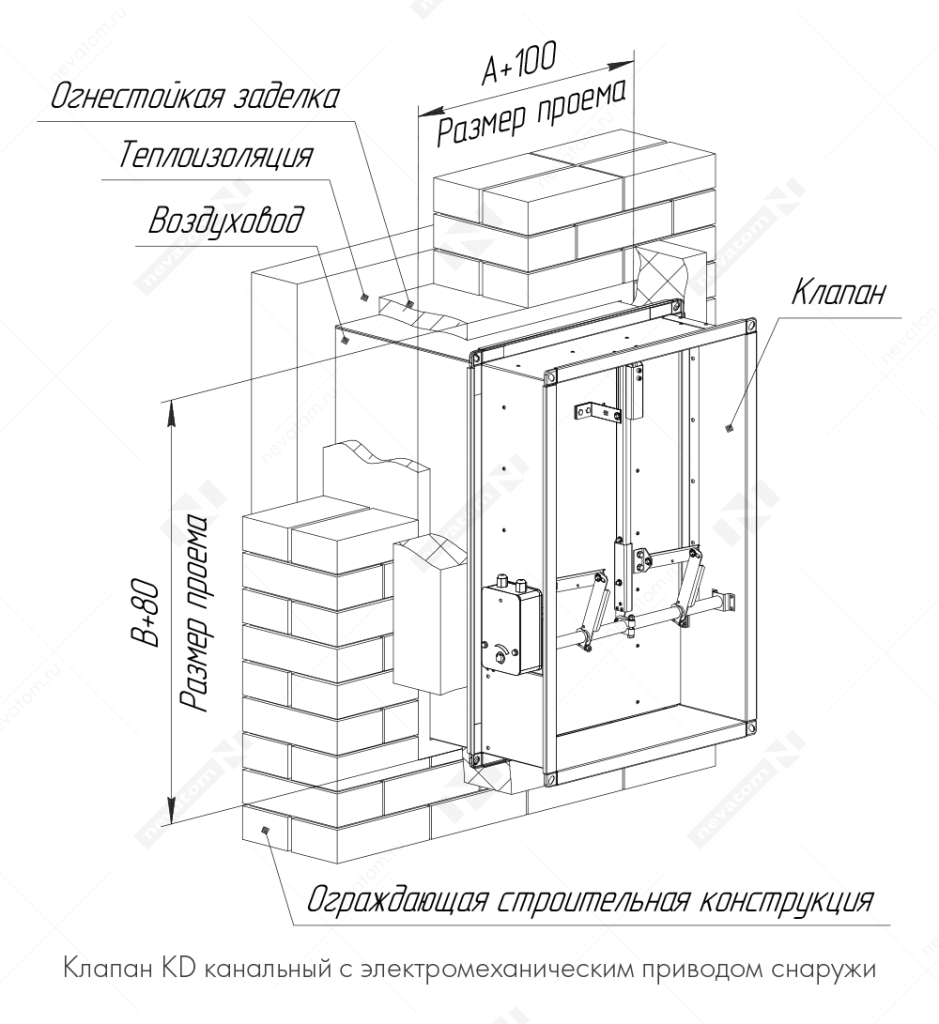

50_Клапан KD канальный с электромеханическим приводом снаружи.png

На участке воздуховода

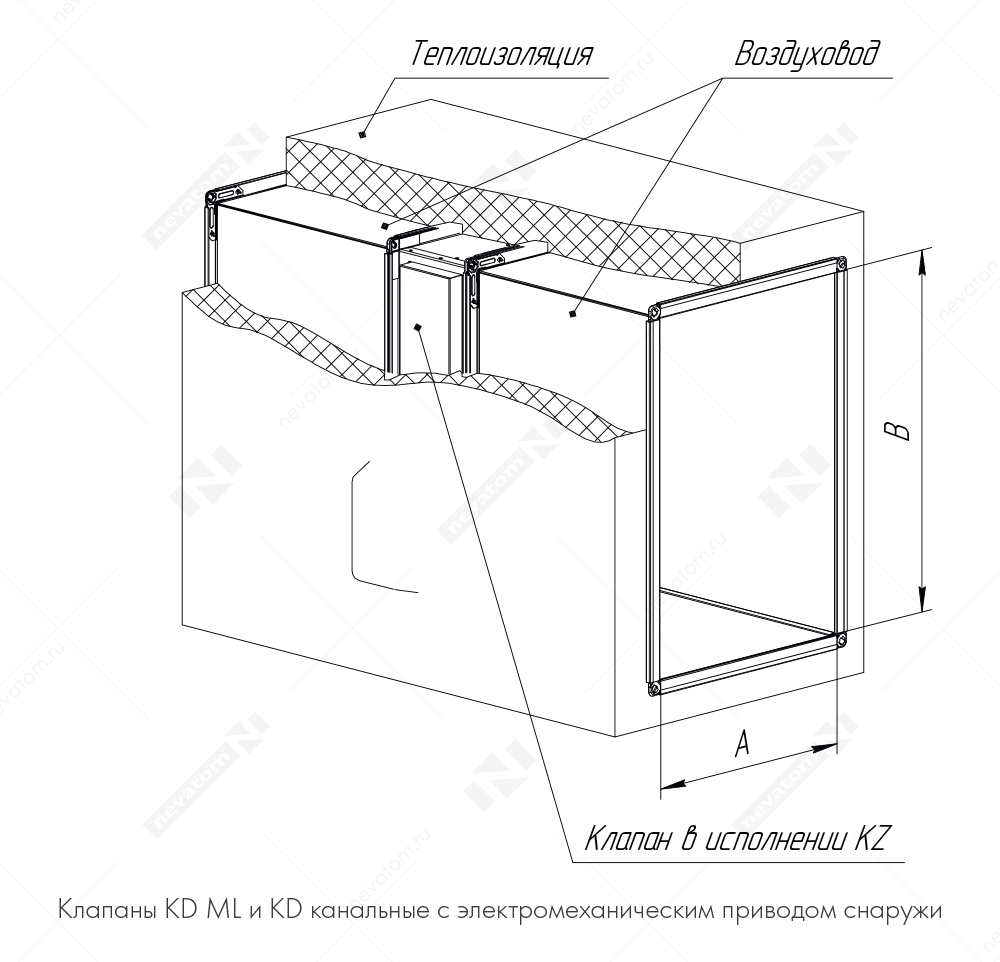

51_Клапаны KD ML и KD канальные с электромеханическим приводом снаружи.png

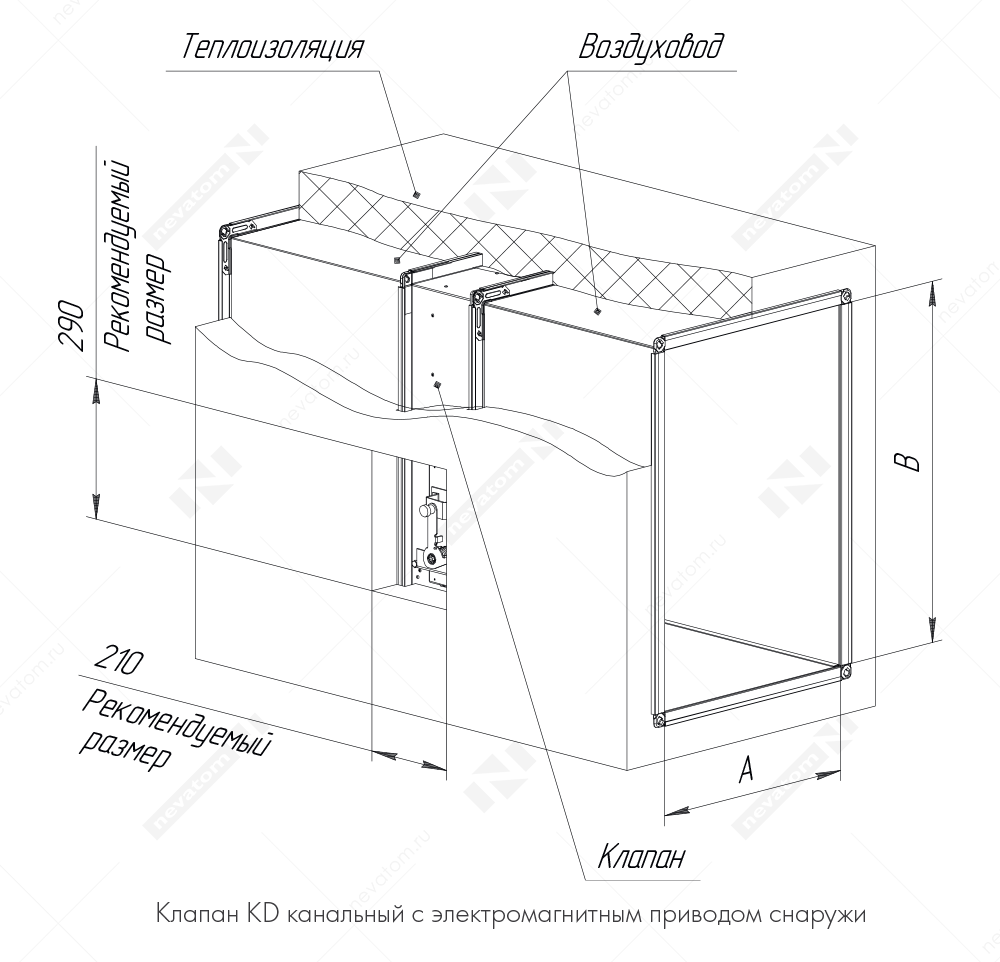

52_Клапан KD канальный с электромагнитным приводом снаружи.png

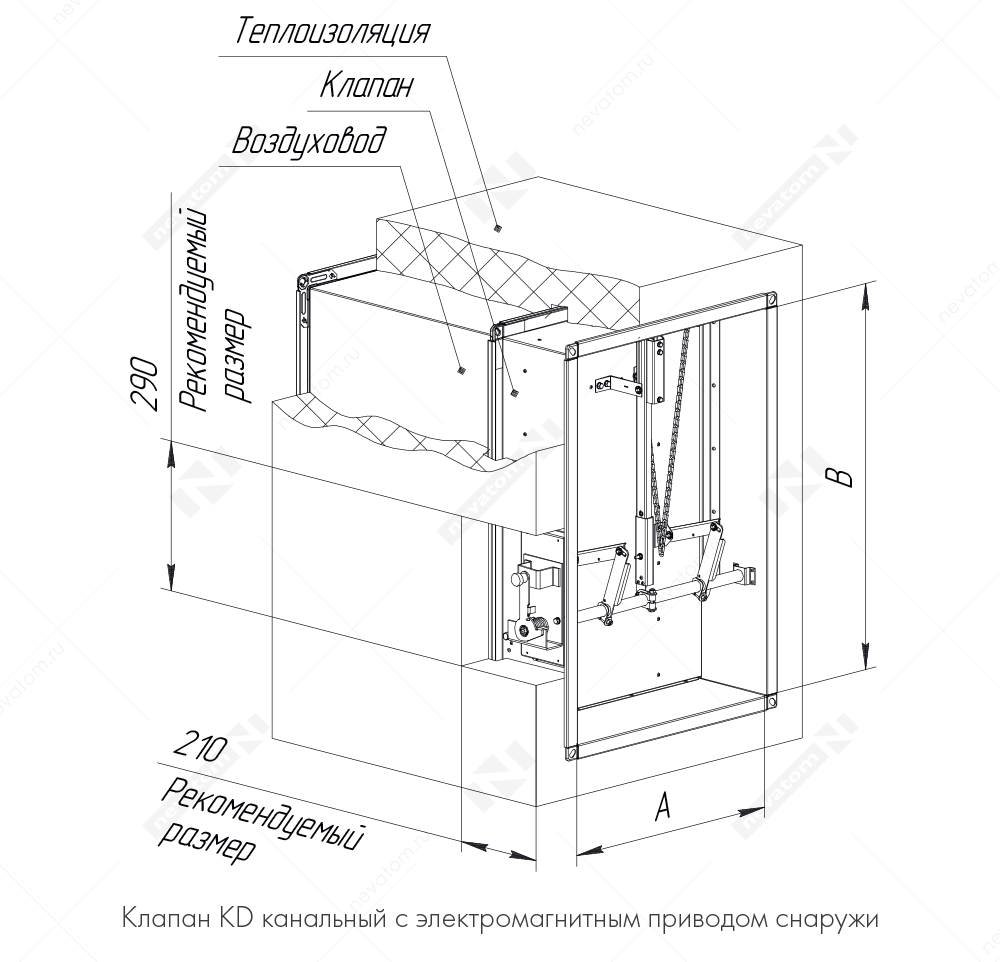

На торце воздуховода

53_Клапан KD ML канальный с электромеханическим приводом снаружи.png

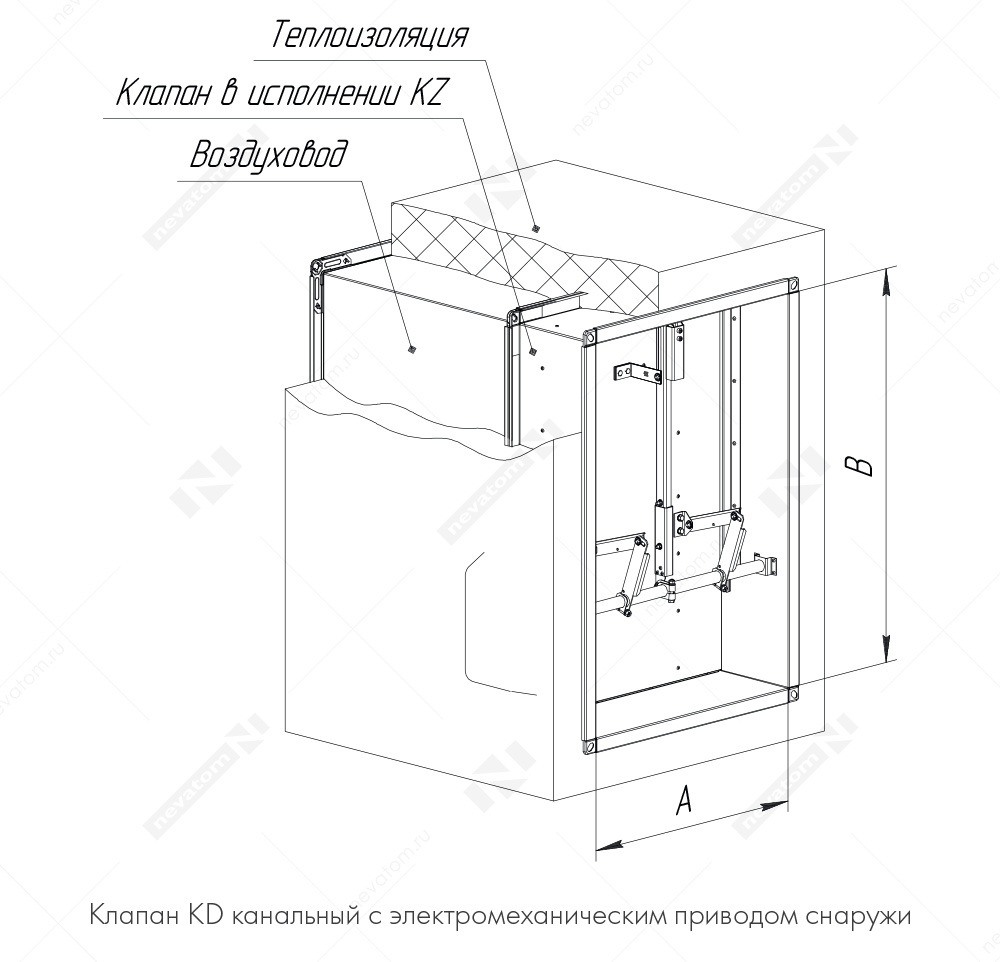

54_Клапан KD канальный с электромеханическим приводом снаружи.png

55_Клапан KD канальный с электромагнитным приводом снаружи.png

Подбор товаров

Если не нашли товар с необходимыми параметрами, воспользуйтесь функцией “Рассчитать нестандарт”

Характеристики

Товарная группа	Клапаны
Категория	Противопожарные клапаны
Гарантия	12 мес.
Производитель	НЕВАТОМ
Страна производства	Россия
Исполнение	для систем противопожарной вентиляции
Материал корпуса	оцинкованная сталь
Материал заслонки / лопатки(-ок)	оцинкованная сталь
Климатическое исполнение по ГОСТ 15150	У
Категория размещения по ГОСТ 15150	4
Температура внешней среды	от -20 до 50 °С
Положение монтажа	вертикальное, любое
Расположение привода	внутри корпуса, снаружи корпуса

Документы

Техническая документация
Каталог "Клапаны противопожарные"
17.65 Mb (pdf)
Руководство по эксплуатации "KD-F1-VN-EM"
579.91 Kb (pdf)
Руководство по эксплуатации "KD-F1-VN-EM-ML"
1018.88 Kb (pdf)
Руководство по эксплуатации "KD-F1-VN-MN"
641.38 Kb (pdf)
Руководство по эксплуатации "KD-F1-VN-MN-ML"
494.68 Kb (pdf)
Руководство по эксплуатации "KD-F2-SN-EM"
807.14 Kb (pdf)
Руководство по эксплуатации "KD-F2-SN-MN"
955.24 Kb (pdf)
Сертификат соответствия "Клапаны дымоудаления KD 120"
592.18 Kb (pdf)
BIM-модель "Клапан KD-120-AxB-F2-SN-EM-24(220)-04"
1.47 Mb (rfa)
BIM-модель "Клапан KD-120-AxB-F1-VN-EM-24(220)-04"
2.1 Mb (rfa)
BIM-модель "Клапан KD-120-AxB-F2-SN-MN-24(220)-04"
1.27 Mb (rfa)
BIM-модель "Клапан KD-120-AxB-F1-VN-MN-24(220)-04"
2.09 Mb (rfa)
BIM-модель "Клапан KD-120-AxB-F2-SN-MN-24(220)-ML-04"
1.09 Mb (rfa)
BIM-модель "Клапан KD-120-AxB-F1-VN-EM-24(220)-ML-04"
1.33 Mb (rfa)
BIM-модель "Клапан KD-120-AxB-F1-VN-MN-24(220)-ML-04"
1.33 Mb (rfa)
Декларация соответствия "Клапаны до 50 В ТР ТС 0202011"
762.22 Kb (pdf)
Декларация соответствия "Клапаны от 50 В ТР ТС 0202011 ТР ТС 0042011"
1.05 Mb (pdf)

Опции

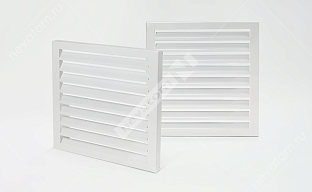

Решетки для клапана KD

Полезная информация

Общая информация о категории Противопожарные клапаны

Техрегламент ЕАЭС «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017) и свод правил СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» предусматривают установку противопожарных клапанов в системах общеобменной, аварийной приточной и вытяжной вентиляции.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

Противопожарный клапан — автоматически и дистанционно управляемый клапан, предназначенный для перекрытия вентиляционных каналов или проемов в ограждающих конструкциях зданий, имеющий предельные состояния по огнестойкости, характеризуемые потерей плотности и потерей теплоизолирующей способности:

Е – потеря плотности
I – потеря теплоизолирующей способности

Общий предел огнестойкости противопожарного клапана определяют как время, прошедшее от начала
нагревания до достижения одного из предельных состояний при заданном перепаде давления.
По конструктивному и функциональному назначению противопожарные клапаны разделяют на:

Нормально открытый (закрываемый при пожаре)
Нормально закрытый (открываемый при пожаре или после пожара)
Дымоудаления (нормально закрытый клапан с пределом огнестойкости только по потере плотности)

Допускается установка клапанов согласно СП 7.13130.2013, СП 60.13330.2020, ТР ЕАЭС 043/2017 и других нормативно-правовых документов.

Все типы противопожарных клапанов подлежат обязательной сертификации и испытаниям в соответствии с ГОСТ Р 53301 «Клапаны противопожарные вентиляционных систем. Метод испытаний на огнестойкость» или другим стандартом, принятым в ТР ЕАЭС 043/2017 в качестве метода испытания для
подтверждения соответствия. В сертификате указывают предел огнестойкости клапанов и, если это
нужно, возможные стороны теплового воздействия на клапан, а также условия расположения клапана
(в строительной конструкции и/или за её пределами).

КЛАПАНЫ ПРОТИВОПОЖАРНЫЕ KPNO И KPNZ

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ ПРОТИВОПОЖАРНЫХ КЛАПАНОВ

Клапан предназначен для установки на границе разделения воздуха помещения и улицы.
По умолчанию вид климатического исполнения – У 4 (04) по ГОСТ 15150-69. Температура в месте установки клапана ограничивается рабочей температурой электропривода:

–20 °С для МN
–30 °С для EM

Для эксплуатации противопожарных клапанов при более низких температурах нужно заказывать их в исполнении УХЛ 2 (12) или УХЛ 4 (14).

НАЗНАЧЕНИЕ ПРОТИВОПОЖАРНЫХ КЛАПАНОВ

Клапан противопожарный нормально открытый (KPNO) и нормально закрытый (KPNZ) представляют собой устройства, которые устанавливают по схеме монтажа. Они нужны, чтобы при пожаре огонь (или продукты горения) не распространялись по воздуховодам, шахтам и каналам систем вентиляции/кондиционирования. Клапан устанавливают в проёмах или местах прохода этих систем через противопожарные преграды с нормируемым пределом огнестойкости (межэтажные перекрытия, стены и перегородки) или на участках воздуховодов. Противопожарные клапаны KPNO и KPNZ по пределу огнестойкости изготавливают в двух исполнениях: EI 60 и EI 90.

Клапаны KPNO и KPNZ не подлежат установке в воздуховодах и каналах помещений категорий пожаровзрывобезопасности А и Б, в воздуховодах местных отсосов взрывоопасных смесей, а также в воздуховодах, для которых не предусмотрены регламентные работы по периодической очистке, предотвращающей образование отложений.

Конструкция клапана KPNO с приводом MN/EM и KPNZ с приводом MN:

1 — корпус
Является несущей конструкцией клапана, выполнен из оцинкованной или нержавеющей стали. Корпус клапанов круглого и прямоугольного сечения имеет перфорацию, которая располагается в плоскости закрытой заслонки и позволяет обеспечить требуемый предел огнестойкости.

2 — поворотная заслонка (на рис. EI 60, у заслонки EI 90 есть незначительные отличия)
Изготовлена из нескольких слоев теплоизолирующего материала, соединенных друг с другом при помощи рамки или бандажного кольца (для круглых клапанов). По периметру заслонки установлена термоуплотнительная лента, предназначенная для герметизации зазоров между корпусом и заслонкой в случае пожара, а также эластичный уплотнитель, который минимизирует утечки воздуха через заслонку клапана.

3 — привод клапана
Механизм, обеспечивающий перевод заслонки в положение, соответствующее его функциональному назначению. В канальном исполнении его устанавливают снаружи корпуса. Для противопожарных клапанов применяют электромагнитные (EM) и электромеханические (MN) приводы.

Для клапанов KPNO — электромеханические приводы с возвратной пружиной. В базовом исполнении компания НЕВАТОМ устанавливает приводы без терморазрывающего устройства (ТРУ). Приводы с терморазрывающим устройством доступны для заказа в качестве опции
Для клапанов KPNZ — электромеханический привод без возвратной пружины

4 — крышка смотрового лючка
Компания НЕВАТОМ рекомендует предусмотреть смотровой лючок в примыкающем воздуховоде для визуального контроля состояния клапана. По заказу возможно изготовление клапана со смотровым лючком.

5 — дублирующее терморазмыкающее устройство (ТРУ)
Электромеханический привод клапанов KPNO может комплектоваться ТРУ, которое используют для дублирования управляющего сигнала пожарной сигнализации. Если управляющего сигнала с внешних датчиков нет или температура поднялась до +72 °C, то:

Во внутренней полости канала срабатывает термочувствительный контакт датчика
Управляющий сигнал подаётся на привод
Срабатывает пружинный механизм
Привод переводит заслонку клапана в рабочее положение (закрывает клапан)

В конструкции ТРУ есть кнопка, которая позволяет проверить его работоспособность вручную. По умолчанию на клапаны устанавливаются приводы без ТРУ. По заказу возможна установка привода с ТРУ. Установка ТРУ на клапаны KPNZ не предусмотрена.

6 — распределительная коробка
Огнезадерживающие клапаны по желанию заказчика могут быть укомплектованы клеммной коробкой, предназначенной для коммутации проводов привода, питания и пожарной сигнализации. В случае, если клапан не оснащают клеммной коробкой, подключение производят непосредственно к проводам в соответствии со схемой подключения. Необходимость установки распределительной коробки следует указать в заказе. Коробка поставляется без монтажа на корпус клапана.

7 — защитный кожух
Клапаны могут оснащаться кожухом для защиты привода. В случае заделки клапана внутри перегородки установка кожуха обязательна. Защитный кожух не установлен по умолчанию. Для установки его необходимо заказать отдельно.

Коррозионностойкое исполнение клапана

Если необходимо использовать противопожарные клапаны в агрессивных средах, то при заказе в графе «Особенности применения по перемещаемой среде» необходимо указать исполнение «К». В этом случае корпус, заслонка и площадка под привод будут изготовлены из коррозионностойкой стали марки AISI 304.

ПРИНЦИП РАБОТЫ ПРОТИВОПОЖАРНЫХ КЛАПАНОВ

Нормальное (исходное) положение: у нормально открытых клапанов — открытое, у нормально закрытых клапанов — закрытое.

Работа нормально открытого клапана (KPNО) и нормально закрытого (KPNZ) клапана с электромеханическим приводом

Электрическая схема и конструкция клапана обеспечивают следующие способы перевода заслонки из исходного положения:

Дистанционно — по сигналу от щита управления
Автоматически — по сигналу от средств пожарной автоматики
Автоматически — при достижении температуры в +72 °С внутри или снаружи клапана при срабатывании термовыключателя (при комплектации с ТРУ — только для нормально открытых противопожарных клапанов KPNO)
Вручную — с помощью кнопки (для тестирования), установленной на датчике термовыключателя (при комплектации с ТРУ — только для нормально открытых противопожарных клапанов KPNO)

Для нормально открытого противопожарного клапана (KPNO) с электромеханическим приводом и пружиной перевод заслонки в исходное положение происходит при подаче напряжения на электропривод. Он вращает заслонку клапана и одновременно заводит возвратную пружину, после чего переходит в дежурный режим. Если напряжение отключается или срабатывает термовыключатель, то энергия пружины закрывает клапан.

Для нормально закрытого противопожарного клапана (KPNZ) с реверсивным электромеханическим приводом заслонка открывается и закрывается, когда на соответствующие контакты привода подают напряжение. Заслонка сохраняет положение при отключении привода клапана.

Работа нормально открытого (NO) клапана с электромагнитным приводом

Электрическая схема и конструкция клапана обеспечивают следующие способы перевода из исходного положения заслонки:

Дистанционно — по сигналу от щита управления
Автоматически — по сигналу от средств пожарной автоматики

Перевод заслонки в исходное положение происходит вручную. Для этого нужно переместить рычаг электромагнитного привода до фиксирования ручки стопорной планкой. При подаче напряжения на привод электромагнит оттягивает стопорную планку, и под действием пружины заслонка встает в рабочее положение.

Схема подключения привода к цепям электропитания и контроля положения заслонки указана в паспорте изделия.

МОНТАЖ ПРОТИВОПОЖАРНЫХ КЛАПАНОВ

Клапаны работоспособны в любой пространственной ориентации. При установке клапанов в системах вентиляции следует учитывать удобство доступа к приводу клапана и съемным лючкам. Лючки должны быть расположены на воздуховоде рядом с клапаном.

Гарантийный срок 12 месяцев.

ПРИМЕРЫ СХЕМ УСТАНОВКИ ПРОТИВОПОЖАРНЫХ КЛАПАНОВ

Общая информация о группе товаров Клапаны

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

С этим товаром покупают:
