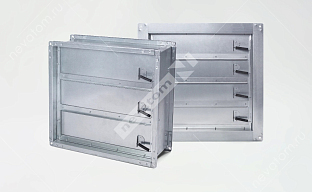

Клапаны противопожарные для вентиляции КИД

от ₽ 2 400

Описание

НАЗНАЧЕНИЕ

Клапан представляет собой устройство, открытие которого осуществляется под действием усилия, создаваемого избыточным давлением, и предназначенное для перекрытия вентиляционных проемов в ограждающих строительных конструкциях помещений, имеющее предельное состояние по огнестойкости, с заслонкой, автоматически закрываемой при перепаде давления на клапане менее 20 Па, автоматически открываемой при перепаде давления в диапазоне от 20 до 150 Па.

Клапаны предназначены для автоматического регулирования давления воздуха в системах противодымной защиты и подпора воздуха.

Основные функции KID включают:
— поддержание нормируемого давления в защищаемых зонах здания (лестничные
клетки, лифтовые шахты, тамбур-шлюзы, коридоры);
— предотвращение задымления;
— компенсация утечек воздуха через неплотности в строительных конструкциях,
открывающиеся двери и другие элементы ограждения защищаемого объема.

Клапан не подлежит установке:
— в воздуховодах и каналах помещений категорий пожаро- и взрывоопасности «А» и
«Б» по НПБ 105;
— в воздуховодах местных отсосов взрывоопасных смесей;
— в системах, для которых не предусмотрены регламентные работы по периодической
очистке, предотвращающей образование отложений.

Через клапан допускается перемещать только воздух и другие невзрывоопасные
газовые смеси не агрессивные по отношению к углеродистым сталям обыкновенного
качества, лакокрасочным покрытиям и электроизоляционным материалам, не содержащих липких веществ, волокнистых и абразивных материалов, с содержанием пыли и других твердых примесей не более 100 мг/м3.

В зависимости от исполнения клапаны могут размещаться:
— внутри отапливаемого помещения с температурой от 0 °C до +50 °C или в неотапливаемом помещении с температурой от -30 °C до +50 °C (исполнение 04);
— на открытом воздухе под навесом, температура окружающего воздуха от -60 °C до +50 °C (исполнение 12).

Значение относительной влажности воздуха – не более 80%. Для клапанов исполнения 04 недопустима конденсация влаги на заслонке клапана. Для клапанов исполнения 12 допускается конденсация незначительного количества влаги на заслонке и корпусе (незначительным количеством считать слой конденсированной и замороженной влаги толщиной не более 0,5 мм при отключенных устройствах подогрева).

Для климатического исполнения 04 при температуре перекачиваемого воздуха ниже -30°С недопустимо оборачивать клапан в изоляционные материалы. При таком требовании необходимо применять клапан исполнения 12.

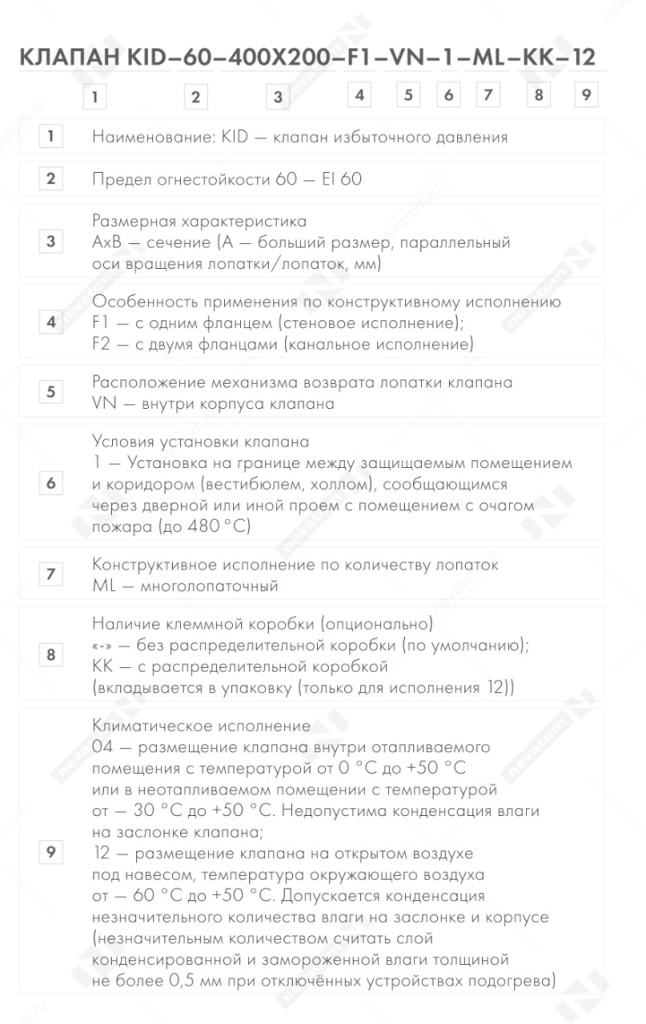

Клапан KID–60–400х200–F1–VN–1–ML–КК–12 (1).jpg

УСТРОЙСТВО КЛАПАНОВ И ПРИНЦИП РАБОТЫ

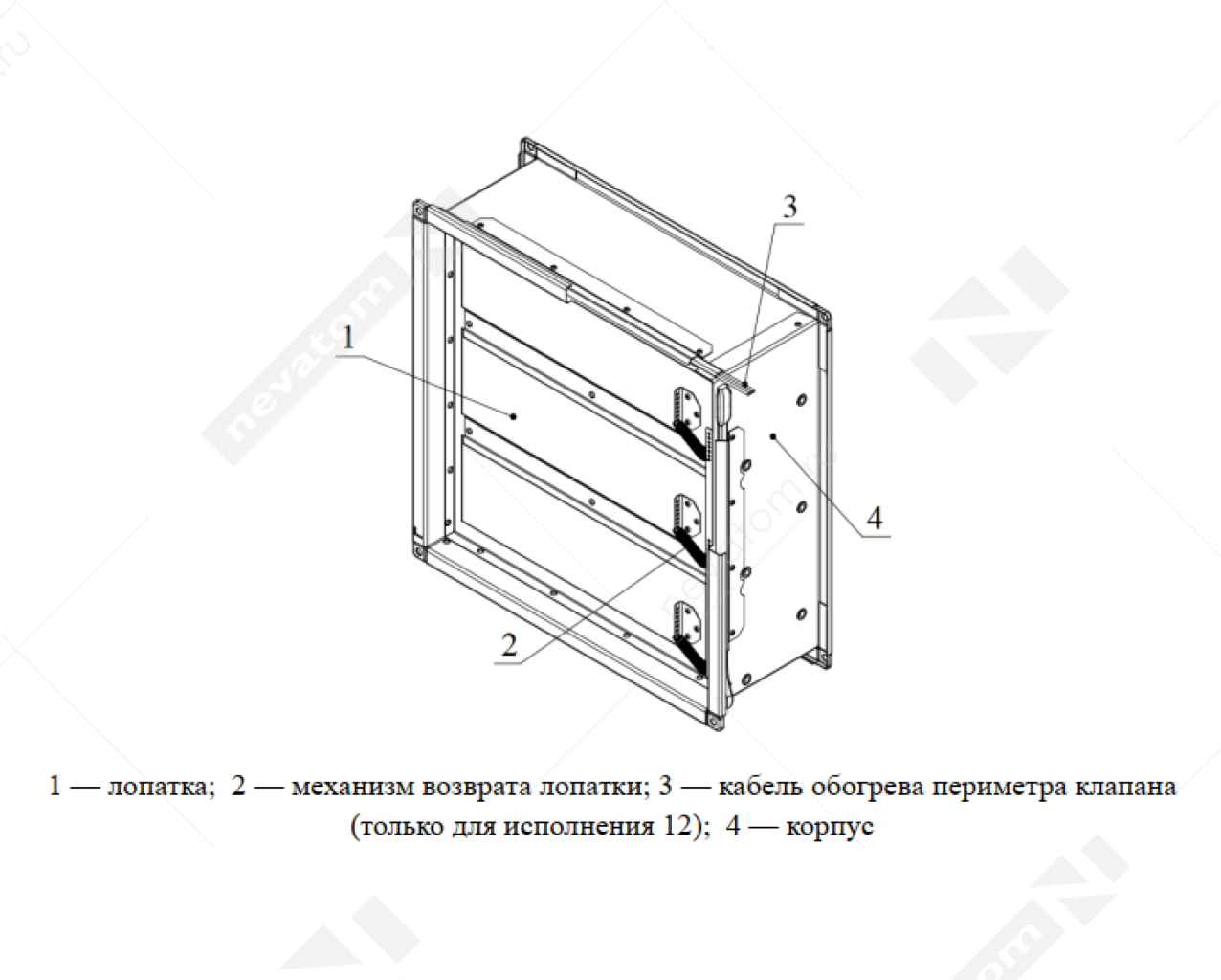

Конструкция стеновых клапанов с пределом огнестойкости EI 60 исполнения 04 состоит из корпуса, лопаток и механизма возврата лопаток. В исполнении 12 по периметру клапана дополнительно прокладывается греющий кабель. Опционально клапаны могут комплектоваться распределительной коробкой.

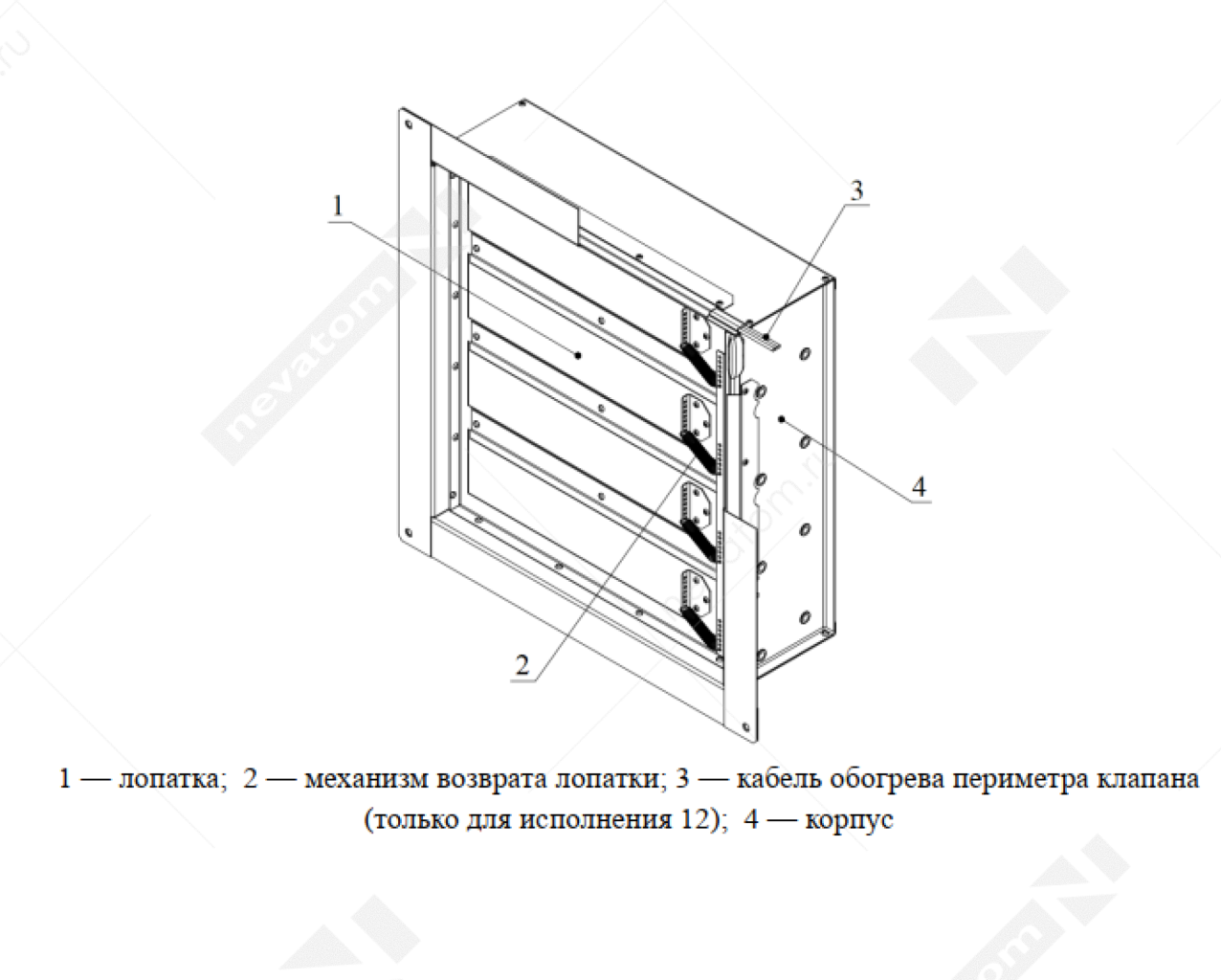

Конструкция канальных клапанов с пределом огнестойкости EI 60 исполнения 04 состоит из корпуса, лопатки/лопаток и механизма возврата лопаток. В исполнении 12 по периметру клапана дополнительно прокладывается греющий кабель. Опционально клапаны могут комплектоваться распределительной коробкой.

Лопатки выполнены из оцинкованной стали общей толщиной 23 мм. Внутри предусмотрен теплоизоляционный наполнитель — минеральная вата.
Лопатки клапана имеет 2 положения. В исходном состоянии лопатки закрыты. При возникновении избыточного давления, когда его величина начинает превышать усилие предварительной натяжки пружин, лопатки начинают открываться. Чем выше перепад давления, тем на больший угол открываются лопатки, увеличивая проходное сечение и пропускную способность клапана.

Величина поддерживаемого избыточного давления регулируется изменением натяжения пружин. Увеличение натяжения повышает уровень давления, при котором клапан начнет открываться и которое он будет поддерживать в рабочем режиме.

МЕРЫ БЕЗОПАСНОСТИ

При подготовке клапана к работе и при эксплуатации клапана должны соблюдаться общие и специальные правила техники безопасности.
К работе с клапаном допускается персонал, изучивший паспорт и прошедший инструктаж по охране и безопасности труда.
Запрещено эксплуатировать и обслуживать клапана при аварийных режимах (отсутствие заземления, величина сопротивления изоляции кабеля обогрева менее 1 МОм).
Работы на клапане по монтажу, обслуживанию, ремонту и пусконаладочным работам должны производиться при отключенной системе вентиляции.

Подбор товаров

Характеристики

Товарная группа	Клапаны
Категория	Противопожарные клапаны

Документы

Техническая документация

Опции

Клапаны KID

Полезная информация

Общая информация о категории Противопожарные клапаны

Техрегламент ЕАЭС «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017) и свод правил СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» предусматривают установку противопожарных клапанов в системах общеобменной, аварийной приточной и вытяжной вентиляции.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

Противопожарный клапан — автоматически и дистанционно управляемый клапан, предназначенный для перекрытия вентиляционных каналов или проемов в ограждающих конструкциях зданий, имеющий предельные состояния по огнестойкости, характеризуемые потерей плотности и потерей теплоизолирующей способности:

Е – потеря плотности
I – потеря теплоизолирующей способности

Общий предел огнестойкости противопожарного клапана определяют как время, прошедшее от начала
нагревания до достижения одного из предельных состояний при заданном перепаде давления.
По конструктивному и функциональному назначению противопожарные клапаны разделяют на:

Нормально открытый (закрываемый при пожаре)
Нормально закрытый (открываемый при пожаре или после пожара)
Дымоудаления (нормально закрытый клапан с пределом огнестойкости только по потере плотности)

Допускается установка клапанов согласно СП 7.13130.2013, СП 60.13330.2020, ТР ЕАЭС 043/2017 и других нормативно-правовых документов.

Все типы противопожарных клапанов подлежат обязательной сертификации и испытаниям в соответствии с ГОСТ Р 53301 «Клапаны противопожарные вентиляционных систем. Метод испытаний на огнестойкость» или другим стандартом, принятым в ТР ЕАЭС 043/2017 в качестве метода испытания для
подтверждения соответствия. В сертификате указывают предел огнестойкости клапанов и, если это
нужно, возможные стороны теплового воздействия на клапан, а также условия расположения клапана
(в строительной конструкции и/или за её пределами).

КЛАПАНЫ ПРОТИВОПОЖАРНЫЕ KPNO И KPNZ

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ ПРОТИВОПОЖАРНЫХ КЛАПАНОВ

Клапан предназначен для установки на границе разделения воздуха помещения и улицы.
По умолчанию вид климатического исполнения – У 4 (04) по ГОСТ 15150-69. Температура в месте установки клапана ограничивается рабочей температурой электропривода:

–20 °С до +50 °С для МN
–30 °С до +50 °С для EM

Для эксплуатации противопожарных клапанов при более низких температурах нужно заказывать их в исполнении УХЛ 2 (12) или УХЛ 4 (14).

НАЗНАЧЕНИЕ ПРОТИВОПОЖАРНЫХ КЛАПАНОВ

Клапан противопожарный нормально открытый (KPNO) и нормально закрытый (KPNZ) представляют собой устройства, которые устанавливают по схеме монтажа. Клапан предназначен для блокирования распространения пожара (или продуктов горения) по воздуховодам, шахтам и каналам систем вентиляции/кондиционирования. Клапан устанавливают в проёмах или местах прохода этих систем через противопожарные преграды с нормируемым пределом огнестойкости (межэтажные перекрытия, стены и перегородки) или на участках воздуховодов. Противопожарные клапаны KPNO и KPNZ по пределу огнестойкости изготавливают в двух исполнениях: EI 60 и EI 90.

Клапаны KPNO и KPNZ не подлежат установке в воздуховодах и каналах помещений категорий пожаровзрывобезопасности А и Б, в воздуховодах местных отсосов взрывоопасных смесей, а также в воздуховодах, для которых не предусмотрены регламентные работы по периодической очистке, предотвращающей образование отложений.

Конструкция клапана KPNO с приводом MN/EM и KPNZ с приводом MN:

1 — корпус
Является несущей конструкцией клапана, выполнен из оцинкованной или нержавеющей стали. Корпус клапанов круглого и прямоугольного сечения имеет перфорацию, которая располагается в плоскости закрытой заслонки и позволяет обеспечить требуемый предел огнестойкости.

2 — поворотная заслонка (на рис. EI 60, у заслонки EI 90 есть незначительные отличия)
Изготовлена из нескольких слоев теплоизолирующего материала, соединенных друг с другом при помощи рамки или бандажного кольца (для круглых клапанов). По периметру заслонки установлена термоуплотнительная лента, предназначенная для герметизации зазоров между корпусом и заслонкой в случае пожара, а также эластичный уплотнитель, который минимизирует утечки воздуха через заслонку клапана.

3 — привод клапана
Механизм, обеспечивающий перевод заслонки в положение, соответствующее его функциональному назначению. Для противопожарных клапанов применяют электромагнитные (EM) и электромеханические (MN) приводы.

Для клапанов KPNO — электромеханические приводы с возвратной пружиной. В базовом исполнении компания НЕВАТОМ устанавливает приводы без терморазрывающего устройства (ТРУ). Приводы с терморазрывающим устройством доступны для заказа в качестве опции
Для клапанов KPNZ — электромеханический привод без возвратной пружины

4 — крышка смотрового лючка
Компания НЕВАТОМ рекомендует предусмотреть смотровой лючок в примыкающем воздуховоде для визуального контроля состояния клапана. По заказу возможно изготовление клапана со смотровым лючком.

5 — дублирующее терморазмыкающее устройство (ТРУ)
Электромеханический привод клапанов KPNO может комплектоваться ТРУ, которое используют для дублирования управляющего сигнала пожарной сигнализации. Если управляющего сигнала с внешних датчиков нет или температура поднялась до +72 °C, то:

Во внутренней полости канала срабатывает термочувствительный контакт датчика
Управляющий сигнал подаётся на привод
Срабатывает пружинный механизм
Привод переводит заслонку клапана в рабочее положение (закрывает клапан)

В конструкции ТРУ есть кнопка, которая позволяет проверить его работоспособность вручную. По умолчанию на клапаны устанавливаются приводы без ТРУ. По заказу возможна установка привода с ТРУ. Установка ТРУ на клапаны KPNZ не предусмотрена.

6 — распределительная коробка
Огнезадерживающие клапаны по желанию заказчика могут быть укомплектованы клеммной коробкой, предназначенной для коммутации проводов привода, питания и пожарной сигнализации. В случае, если клапан не оснащают клеммной коробкой, подключение производят непосредственно к проводам в соответствии со схемой подключения. Необходимость установки распределительной коробки следует указать в заказе. Коробка поставляется без монтажа на корпус клапана.

7 — защитный кожух
Клапаны могут оснащаться кожухом для защиты привода. В случае заделки клапана внутри перегородки установка кожуха обязательна. Защитный кожух не установлен по умолчанию. Для установки его необходимо заказать отдельно.

Коррозионностойкое исполнение клапана

Если необходимо использовать противопожарные клапаны в агрессивных средах, то при заказе в графе «Особенности применения по перемещаемой среде» необходимо указать исполнение «К». В этом случае корпус, заслонка и площадка под привод будут изготовлены из коррозионностойкой стали марки AISI 304.

ПРИНЦИП РАБОТЫ ПРОТИВОПОЖАРНЫХ КЛАПАНОВ

Нормальное (исходное) положение: у нормально открытых клапанов — открытое, у нормально закрытых клапанов — закрытое.

Работа нормально открытого клапана (KPNО) и нормально закрытого (KPNZ) клапана с электромеханическим приводом

Электрическая схема и конструкция клапана обеспечивают следующие способы перевода заслонки из исходного положения:

Дистанционно — по сигналу от щита управления
Автоматически — по сигналу от средств пожарной автоматики
Автоматически — при достижении температуры в +72 °С внутри или снаружи клапана при срабатывании термовыключателя (при комплектации с ТРУ — только для нормально открытых противопожарных клапанов KPNO)
Вручную — с помощью кнопки (для тестирования), установленной на датчике термовыключателя (при комплектации с ТРУ — только для нормально открытых противопожарных клапанов KPNO)

Для нормально открытого противопожарного клапана (KPNO) с электромеханическим приводом и пружиной перевод заслонки в исходное положение происходит при подаче напряжения на электропривод. Он вращает заслонку клапана и одновременно заводит возвратную пружину, после чего переходит в дежурный режим. Если напряжение отключается или срабатывает термовыключатель, то энергия пружины закрывает клапан.

Для нормально закрытого противопожарного клапана (KPNZ) с реверсивным электромеханическим приводом заслонка открывается и закрывается, когда на соответствующие контакты привода подают напряжение. Заслонка сохраняет положение при отключении привода клапана.

Работа нормально открытого (NO) клапана с электромагнитным приводом

Электрическая схема и конструкция клапана обеспечивают следующие способы перевода из исходного положения заслонки:

Дистанционно — по сигналу от щита управления
Автоматически — по сигналу от средств пожарной автоматики

Перевод заслонки в исходное положение происходит вручную. Для этого нужно переместить рычаг электромагнитного привода до фиксирования ручки стопорной планкой. При подаче напряжения на привод электромагнит оттягивает стопорную планку, и под действием пружины заслонка встает в рабочее положение.

Схема подключения привода к цепям электропитания и контроля положения заслонки указана в паспорте изделия.

МОНТАЖ ПРОТИВОПОЖАРНЫХ КЛАПАНОВ

Клапаны работоспособны в любой пространственной ориентации. При установке клапанов в системах вентиляции следует учитывать удобство доступа к приводу клапана и съемным лючкам. Лючки должны быть расположены на воздуховоде рядом с клапаном.

Гарантийный срок 12 месяцев.

ПРИМЕРЫ СХЕМ УСТАНОВКИ ПРОТИВОПОЖАРНЫХ КЛАПАНОВ
