Описание

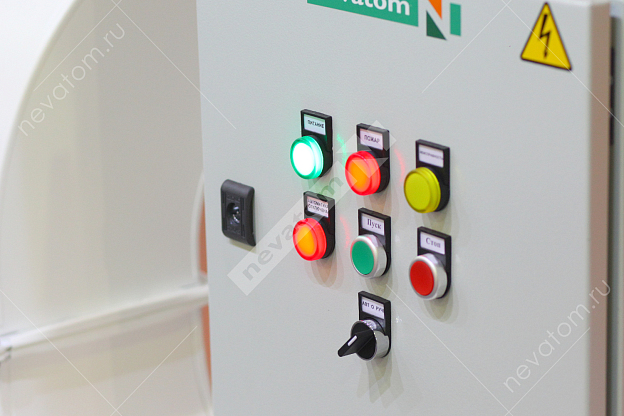

ЩИТ УПРАВЛЕНИЯ СЕРИИ ABUm–Е–1–ZM

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

ПРЕИМУЩЕСТВА И КОНСТРУКЦИЯ ABUm–Е–1–ZM

  • Управление вентилятором 380 В до 15 кВт и электрическим нагревателем до 120 кВт
  • Программируемый контроллер Zentec M245 с русскоязычным интерфейсом. Есть архив аварий, индикация текущих параметров и настройка суточного графика
  • Защита электродвигателей с термоконтактом и без термоконтакта
  • Плавное регулирование температуры приточного воздуха
  • Возможность подключения симисторного, трансформаторного или частотного регулятора оборотов двигателя вентилятора
  • Автоматический перезапуск системы после восстановления питания

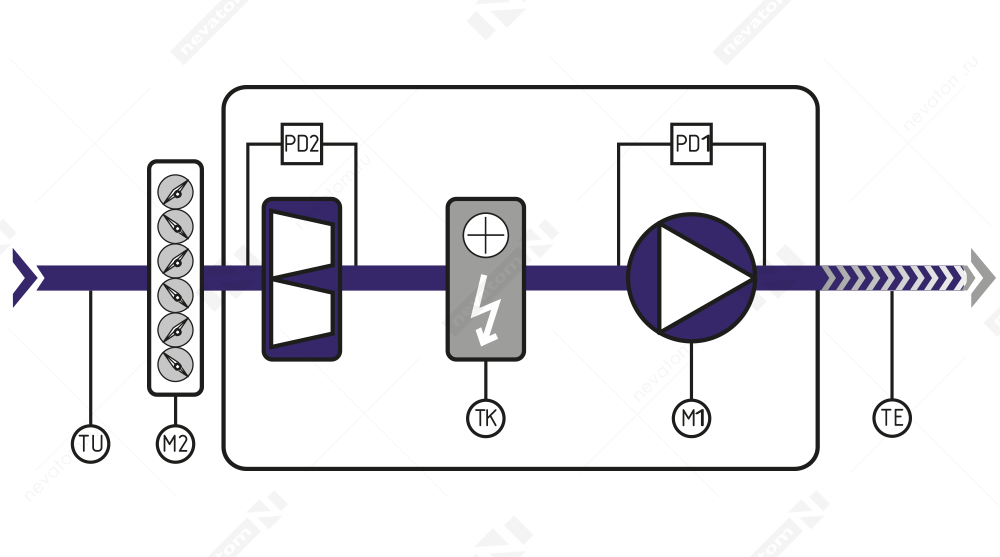

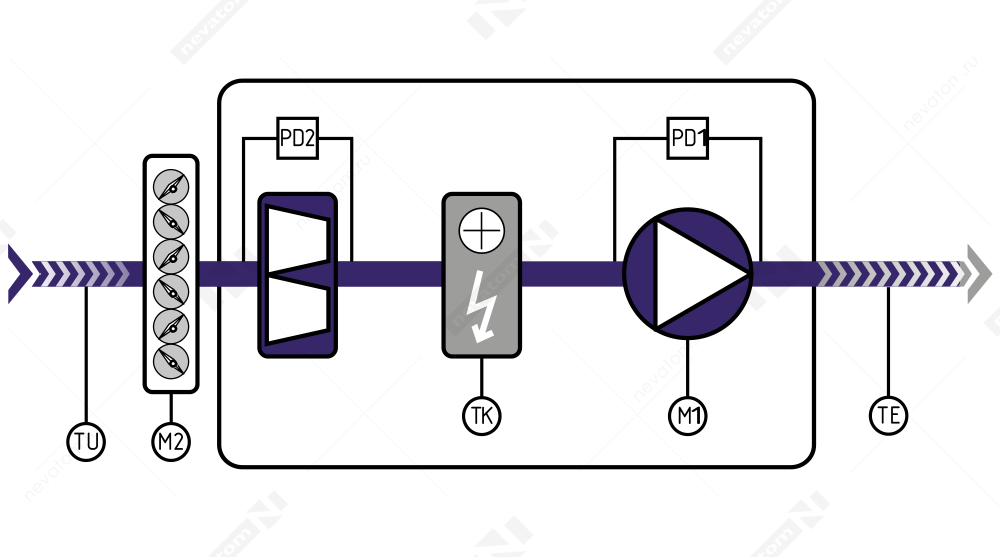

СТРУКТУРНАЯ СХЕМА ABUm–Е–1–ZM

ЩУ_ABUm–Е–1–ZM_струткурная схема.png

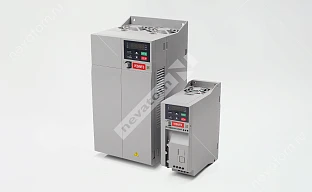

M1 – управление двигателем приточного вентилятора (преобразователь частоты)
M2 – электропривод воздушной заслонки (230 В)

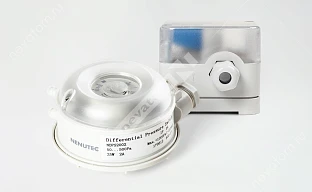

PD1 – дифференциальное реле давления (контроль работы вентилятора)
PD2 – дифференциальное реле давления (контроль засорения фильтра)
TK – датчики защиты от перегрева электрического нагревателя

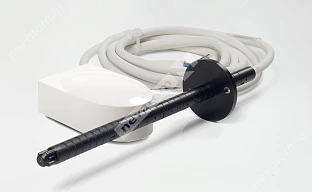

TE – канальный датчик температуры приточного воздуха (TD-K-0-IP54-NTC10K)
TU – датчик температуры наружного воздуха (TD-U-1-IP54-PT1000)

КОМПЛЕКТНОСТЬ ABUm–Е–1–ZM

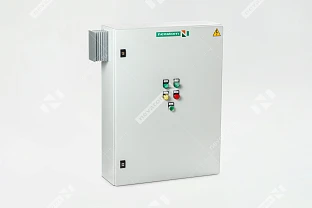

  • Щит управления в металлическом корпусе (в стандартной комплектации)
  • Руководство пользователя, объединенное с техпаспортом

РЕКОМЕНДУЕМ ПРИОБРЕСТИ

  • Привод управления воздушным клапаном
  • Датчик перепада давления для воздушного фильтра
  • Датчик температуры наружного воздуха
  • Канальный датчик температуры приточного воздуха
  • Дифференциальное реле давления (PS 500) для контроля работы вентилятора

Для управления вытяжным вентилятором к щиту управления нужно подключить щит ABU-V-4. Схему подключения можно найти на сайте service.nevatom.ru.

ЩИТ УПРАВЛЕНИЯ СЕРИИ ABUm–Е–3–EV–UVI

ПРЕИМУЩЕСТВА И КОНСТРУКЦИЯ ABUm–Е–3–EV–UVI

  • Управление вентилятором на 220 В до 0,35 кВт и электрическим нагревателем до 18 кВт
  • Поддержание температуры в канале с помощью измерителя-регулятора температуры EVCO (индикация текущих параметров, установка уставок температуры)
  • Ручное включение/выключение приточного вентилятора с индикацией включенного состояния
  • Защита электродвигателей с термоконтактом
  • Плавное регулирование температуры приточного воздуха
  • Встроенный симисторный регулятор для вентиляторов 220 В

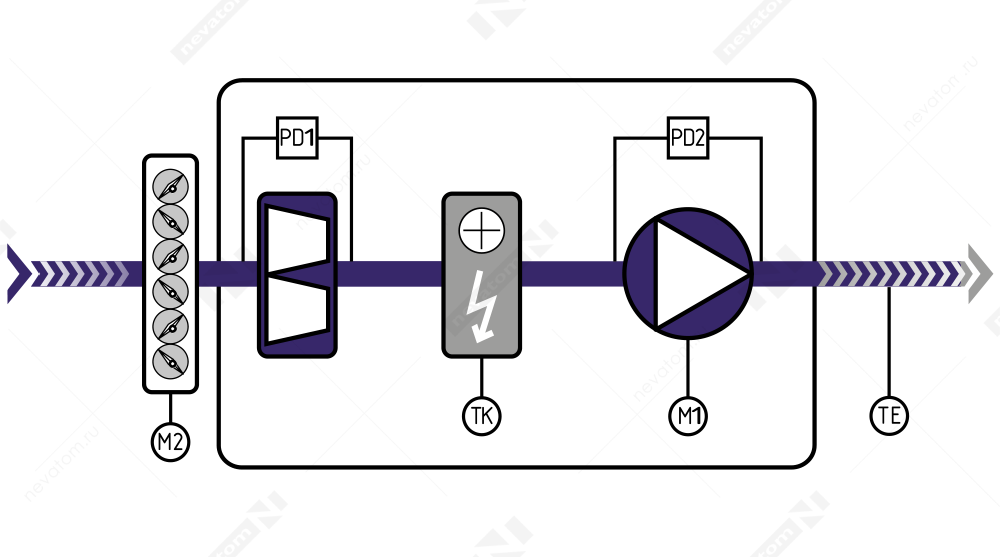

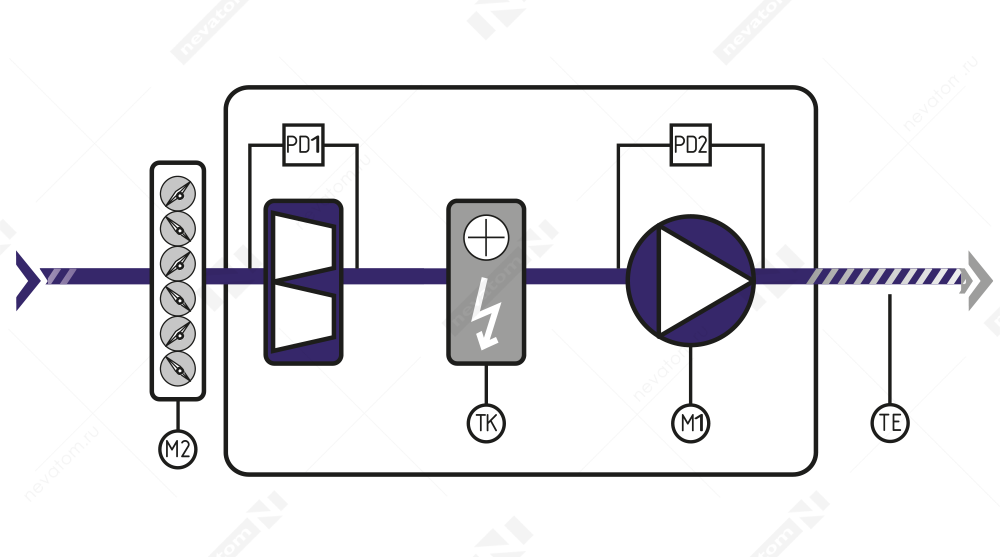

СТРУКТУРНАЯ СХЕМА ABUm–Е–3–EV–UVI

ABUm–Е–3–Ev–UVi_структурная схема.png
M1 – управление двигателем приточного вентилятора (симисторный регулятор)
M2 – электропривод воздушной заслонки (230 В)
PD1 – дифференциальное реле давления (контроль работы вентилятора)
PD2 – дифференциальное реле давления (контроль засорения фильтра)
TK – датчики защиты от перегрева электрического нагревателя
TE – канальный датчик температуры приточного воздуха (TD-K-0-IP54-NTC10k)

КОМПЛЕКТНОСТЬ ABUm–Е–3–EV–UVI

  • Щит управления в металлическом корпусе
  • Симисторный регулятор СРМ щ
  • Руководство пользователя, объединенное с техпаспортом

РЕКОМЕНДУЕМ ПРИОБРЕСТИ

  • Привод управления воздушным клапаном
  • Датчик перепада давления для воздушного фильтра
  • Канальный датчик температуры приточного воздуха
  • Дифференциальное реле давления (PS 500) для контроля работы вентилятора

Для управления вытяжным вентилятором к щиту управления нужно подключить щит ABU-V-4. Схему подключения можно
найти на сайте service.nevatom.ru.

ЩИТ УПРАВЛЕНИЯ СЕРИИ ABUm–Е–3–EV

ПРЕИМУЩЕСТВА И КОНСТРУКЦИЯ ABUm–Е–3–EV

  • Управление вентилятором 380 В до 2,2 кВт и электрическим нагревателем до 30 кВт
  • Поддержание температуры в канале с помощью измерителя-регулятора температуры EVCO (индикация текущих параметров, установка уставок температуры)
  • Ручное включение/выключение приточного вентилятора с индикацией включенного состояния
  • Защита электродвигателей с термоконтактом и без него
  • Плавное регулирование температуры приточного воздуха
  • Возможность подключения симисторного, трансформаторного или частотного регулятора оборотов двигателя вентилятора

СТРУКТУРНАЯ СХЕМА ABUm–Е–3–EV

ABUmЕ3Ev_структурная схема.png
M1 – управление двигателем приточного вентилятора (симисторный регулятор)
M2 – электропривод воздушной заслонки (230 В)
PD1 – дифференциальное реле давления (контроль работы вентилятора)
PD2 – дифференциальное реле давления (контроль засорения фильтра)
TK – датчики защиты от перегрева электрического нагревателя
TE – канальный датчик температуры приточного воздуха (TD-K-0-IP54-NTC10k)

КОМПЛЕКТНОСТЬ ABUm–Е–3–EV

  • Щит управления в металлическом корпусе (стандартно)
  • Руководство пользователя, объединенное с техпаспортом

РЕКОМЕНДУЕМ ПРИОБРЕСТИ

  • Привод управления воздушным клапаном
  • Датчик перепада давления для воздушного фильтра
  • Канальный датчик температуры приточного воздуха
  • Дифференциальное реле давления (PS 500) для контроля работы вентилятора

Для управления вытяжным вентилятором к щиту управления нужно подключить щит ABU-V-4. Схему подключения можно найти на сайте service.nevatom.ru.

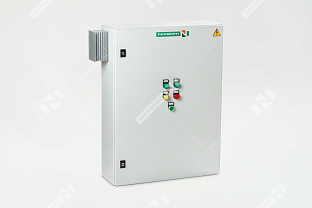

ЩИТ УПРАВЛЕНИЯ СЕРИИ ABUm–Е–4

ПРЕИМУЩЕСТВА И КОНСТРУКЦИЯ ABUm–Е–4

  • Управление вентилятором 380 В до 15 кВт и электрическим нагревателем до 120 кВт
  • Защита электродвигателей с термоконтактами и без них
  • Ручное включение/выключение ступеней нагрева электрокалорифера
  • Ручное включение/выключение вентилятора

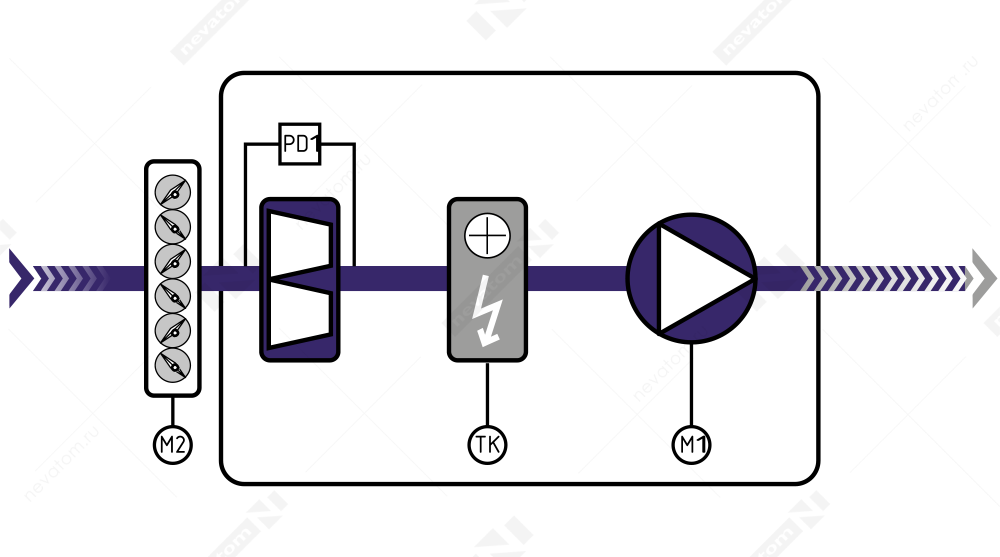

СТРУКТУРНАЯ СХЕМА ABUm–Е–4

ABUm–Е–4_структурная схема.png
M1 – управление двигателем приточного вентилятора
M2 – электропривод воздушной заслонки (230 В)
PD1 – дифференциальное реле давления (контроль засорения фильтра)
TK – датчики защиты от перегрева электрического нагревателя

КОМПЛЕКТНОСТЬ ABUm–Е–4

  • Щит управления в металлическом корпусе
  • Руководство пользователя, объединенное с техпаспортом

РЕКОМЕНДУЕМ ПРИОБРЕСТИ

  • Привод управления воздушным клапаном
  • Датчик перепада давления для воздушного фильтра

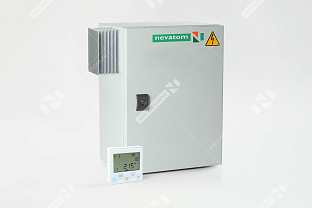

ЩИТ УПРАВЛЕНИЯ СЕРИИ ABUm–Е–1–Z

ПРЕИМУЩЕСТВА И КОНСТРУКЦИЯ ABUm–Е–1–Z

  • Стандартный щит управления канальной приточной вентиляционной установкой с электрическим калорифером и вентилятором 220 В
  • Программируемый контроллер с выносным пультом управления

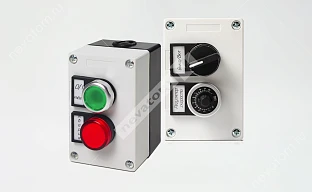

  • Удобный выносной пульт управления с индикацией подрежима работы установки, температурой приточного воздуха, температурой уставки
  • Плавное двухступенчатое управление электрическим нагревом
  • Управление скоростью вращения вентилятора по сигналу 0 – 10 В, индикация текущей скорости работы
  • Защита от перегрева
  • Встроенный симисторный регулятор (для управления АС-двигателем)

СТРУКТУРНАЯ СХЕМА ABUm–Е–1–Z

ABUm–Е–1–z_структурная схема.png
M1 – управление двигателем приточного вентилятора (230 В)
M2 – электропривод воздушной заслонки (230 В)
PD1 – дифференциальное реле давления (контроль работы вентилятора)
PD2 – дифференциальное реле давления (контроль засорения фильтра)
TK – датчики защиты от перегрева электрического нагревателя
TE – канальный датчик температуры приточного воздуха (TD-K-0-IP54-NTC10k)
TU – датчик температуры наружного воздуха (TD-U-1-IP54-NTC10k)

КОМПЛЕКТНОСТЬ ABUm–Е–1–Z

  • Щит управления в металлическом корпусе
  • Руководство пользователя, объединенное с техпаспортом

РЕКОМЕНДУЕМ ПРИОБРЕСТИ

  • Привод с возвратной пружиной для управления воздушным клапаном с напряжением питания 230 В. Использование реверсивного привода (открыто/закрыто) или привода с напряжением питания 24 В должно быть согласовано перед заказом щита управления
  • Дифференциальное реле давления (PS 500) для контроля засорения фильтра
  • Датчик температуры наружного воздуха
  • Канальный датчик температуры приточного воздуха
  • Дифференциальное реле давления (PS 500) для контроля работы вентилятора

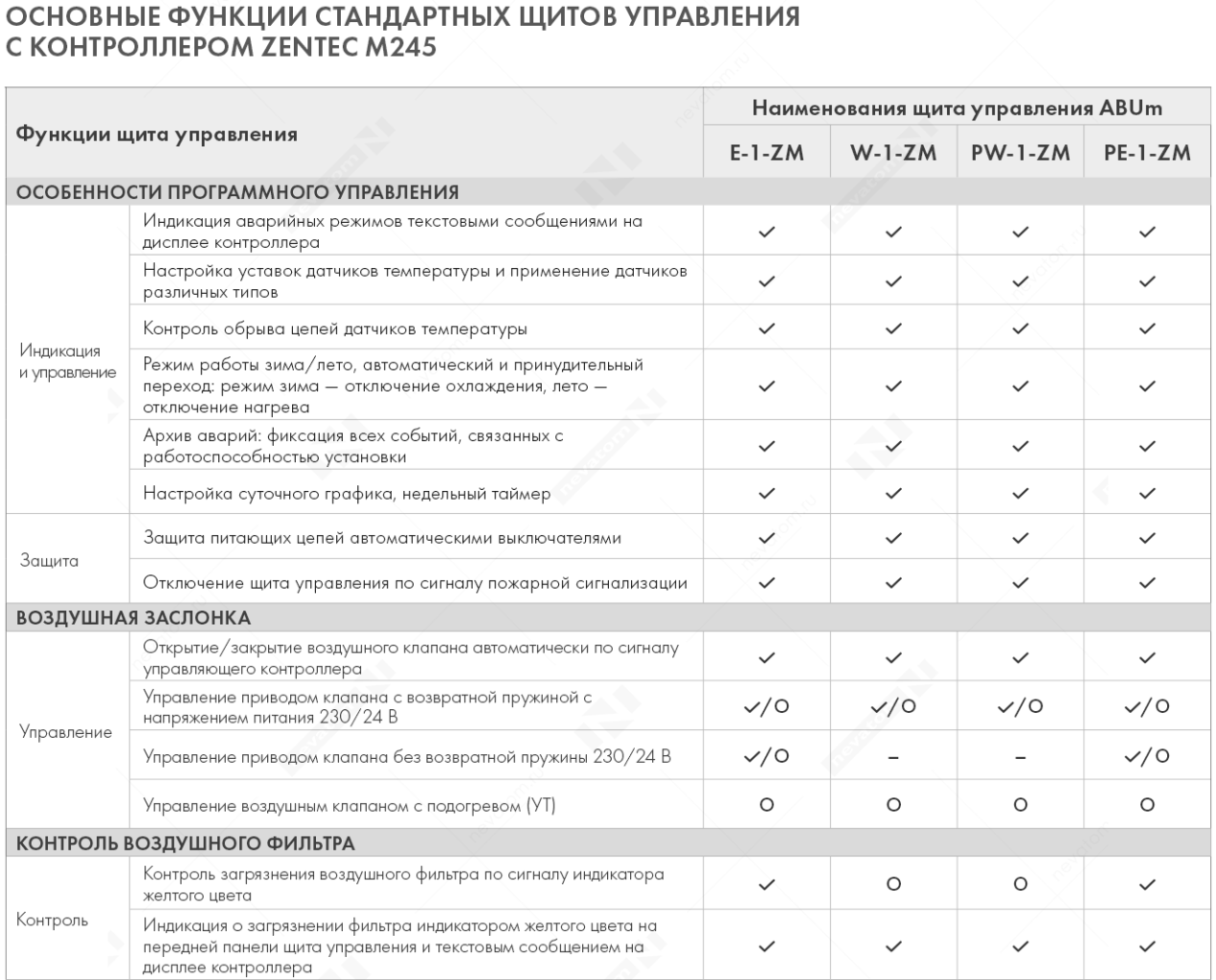

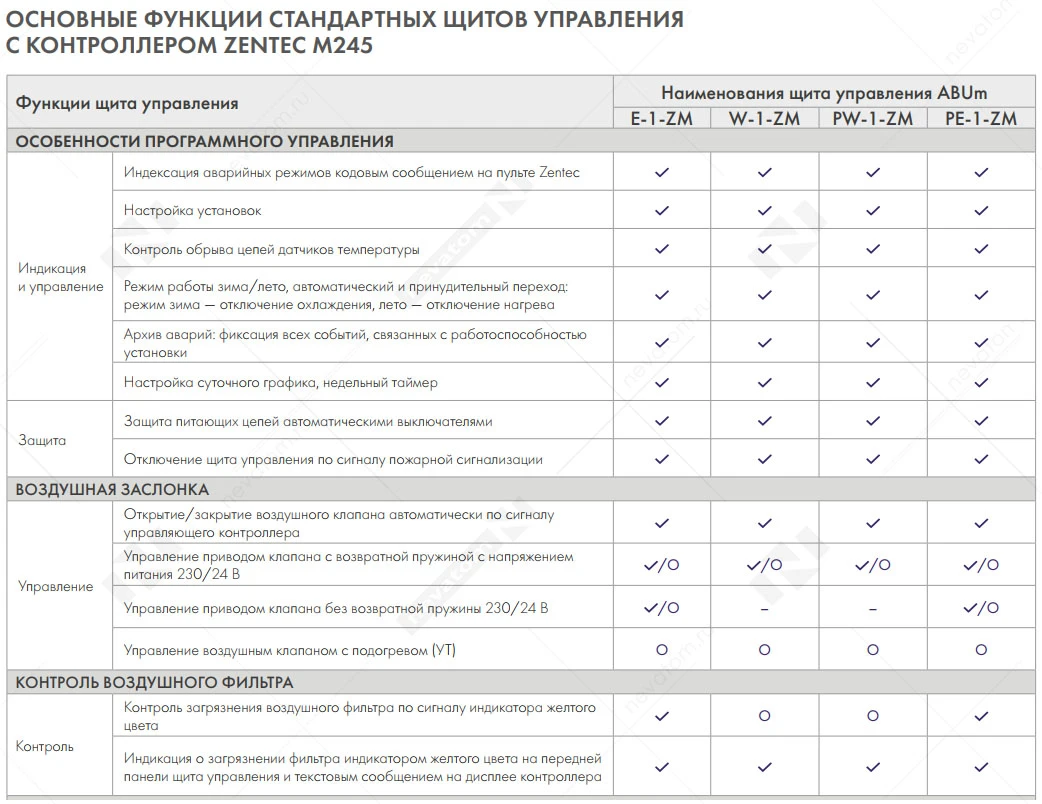

ОСНОВНЫЕ ФУНКЦИИ УПРАВЛЕНИЯ И КОНТРОЛЯ

  • Автоматическое регулирование температуры приточного воздуха в соответствии с заданной уставкой
  • Плавное управление электрическим нагревателем
  • Контроль состояния датчиков температуры
  • Контроль работы двигателя вентилятора
  • Контроль засорения фильтра
  • Контроль основных технологических параметров и выявление аварийных ситуаций
Подбор товаров
Показаны 1 – 12 из 84 объектов, соответствующих запросу:
Сортировать по:
  • Щит управления ABUm-E-1-Z-0,8e-4,5-PZ/UVi купить | НЕВАТОМ
  • Щит управления ABUm-E-1-Z-0,8e-6-PZ/UVi купить | НЕВАТОМ
  • Щит управления ABUm-E-1-Z-0,8e-7,5/1-PZ/UVi купить |
НЕВАТОМ
  • Щит управления ABUm-E-1-Z-0,8e-12/2-PZ/UVi купить |
НЕВАТОМ
  • Щит управления ABUm-E-1-Z-0,8e-15/2-PZ/UVi купить |
НЕВАТОМ
  • Щит управления ABUm-E-1-Z-0,8e-18/2-PZ/UVi купить |
НЕВАТОМ
  • Щит управления ABUm-E-1-Z-0,35e-4,5/1-PZ/UVi купить
| НЕВАТОМ
  • Щит управления ABUm-E-1-Z-0,35e-6-PZ/UVi купить | НЕВАТОМ
  • Щит управления ABUm-E-1-Z-0,35e-7,5-PZ/UVi купить |
НЕВАТОМ
  • Щит управления ABUm-E-1-Z-0,35e-12/2-PZ/UVi купить |
НЕВАТОМ
  • Щит управления ABUm-E-1-Z-0,35e-15/2-PZ/UVi купить |
НЕВАТОМ
  • Щит управления ABUm-E-1-ZM-0,35-4,5/1 купить | НЕВАТОМ
    Арт. 00-00052324
    102 246
Показывать объектов на странице
Страница
Если не нашли товар с необходимыми параметрами, воспользуйтесь функцией “Рассчитать нестандарт”
Характеристики
Товарная группа Автоматика
Категория Щиты управления
Гарантия 18 мес.
Производитель НЕВАТОМ
Страна производства Россия
Исполнение общего назначения
Документы
Опции
Полезная информация
Щиты управления для сети клиник «МЕДСИ»
| Блог НЕВАТОМ
Щиты управления для сети клиник «МЕДСИ»
08.04.2021
Разработанная система предназначена для установок с бактерицидными фильтрами, пароувлажнителями, фреоновыми охладителями и резервной насосной группой.
Специальные щиты управления для ГОК «Денисовский»
| Блог НЕВАТОМ
Специальные щиты управления для ГОК «Денисовский»
23.07.2020
Компания НЕВАТОМ изготовила для ГОК «Денисовский» системы автоматического управления для приточной установки с ротацией и 100% резервом.
Как защитить нагреватель от перегрева
при аварийной остановке вентилятора? | Блог НЕВАТОМ
Как защитить нагреватель от перегрева при аварийной остановке вентилятора?
20.08.2021
Своевременное оповещение об аварийной остановке оборудования может значительно сэкономить время и средства на восстановление работы системы.
Щиты управления НЕВАТОМ доступны к заказу
на новом контроллере | Блог НЕВАТОМ
Щиты управления НЕВАТОМ доступны к заказу на новом контроллере
23.05.2022
К заказу теперь доступны щиты управления на основе контроллера от российской компании Zentec.

Общая информация о категории Щиты управления

Система автоматического регулирования и управления вентиляцией – это не только залог точного поддержания параметров воздушной среды в помещении, но и координирование работы всей вентсистемы. Без автоматики в ней могут возникать сбои, способные спровоцировать аварию.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

 Систему автоматического регулирования реализуют с помощью щитов управления вентиляционными установками. Главные функции щитов управления — это контроль, оптимизация и защита установки. Кроме того, они упрощают управление вентиляционным оборудованием. Компания НЕВАТОМ разрабатывает и производит щиты управления для приточно-вытяжных систем в разных конфигурациях и комплектациях. По отдельному заказу НЕВАТОМ изготавливает щиты управления по индивидуальным требованиям заказчика.

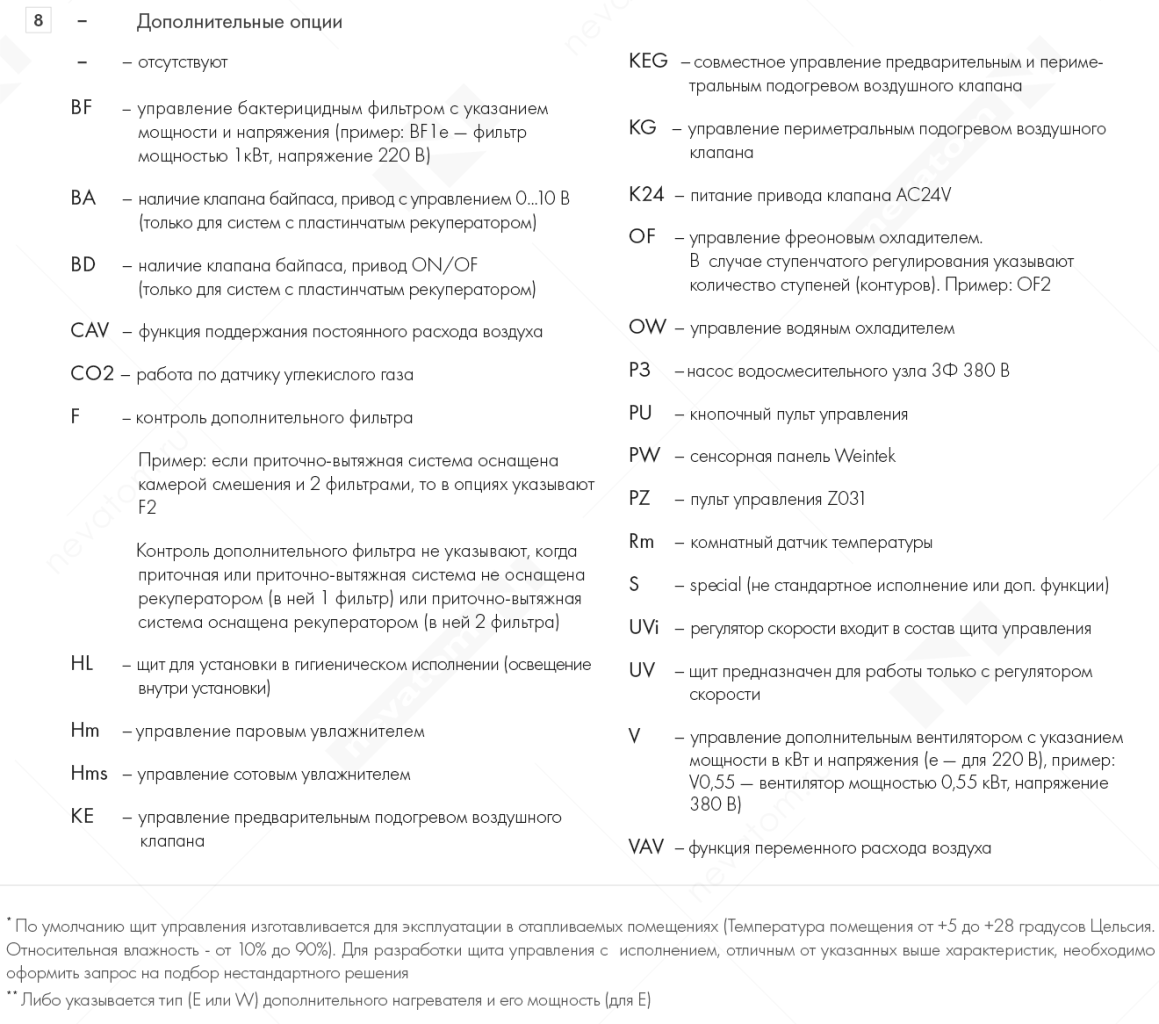

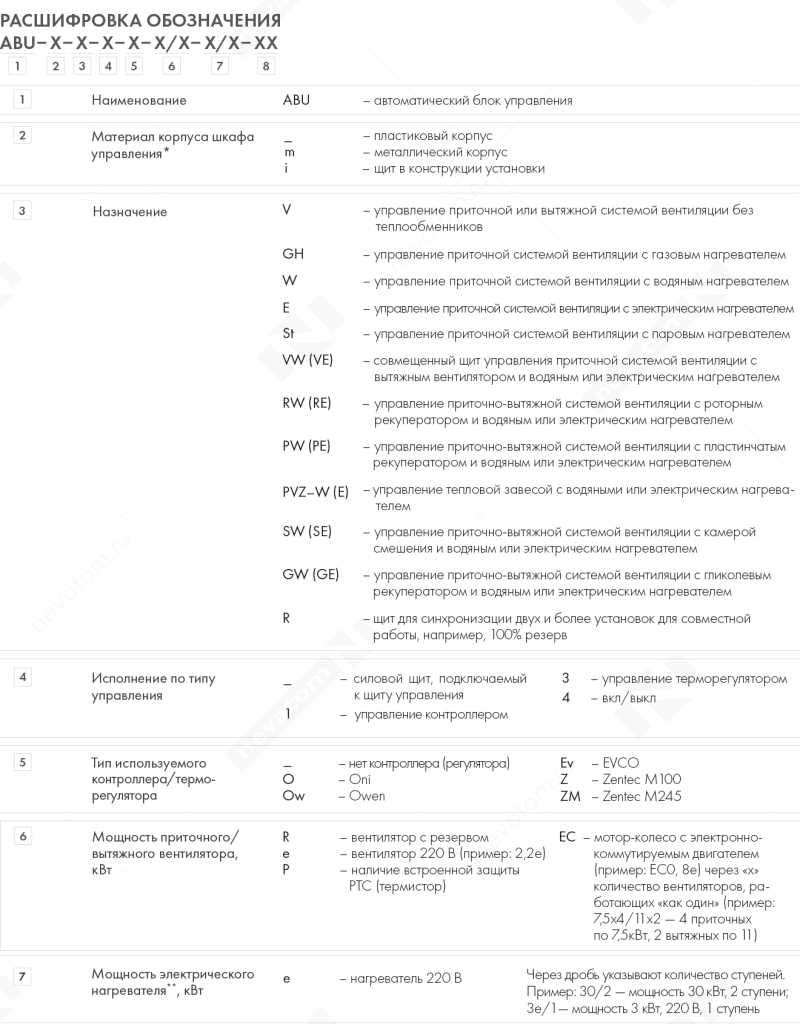

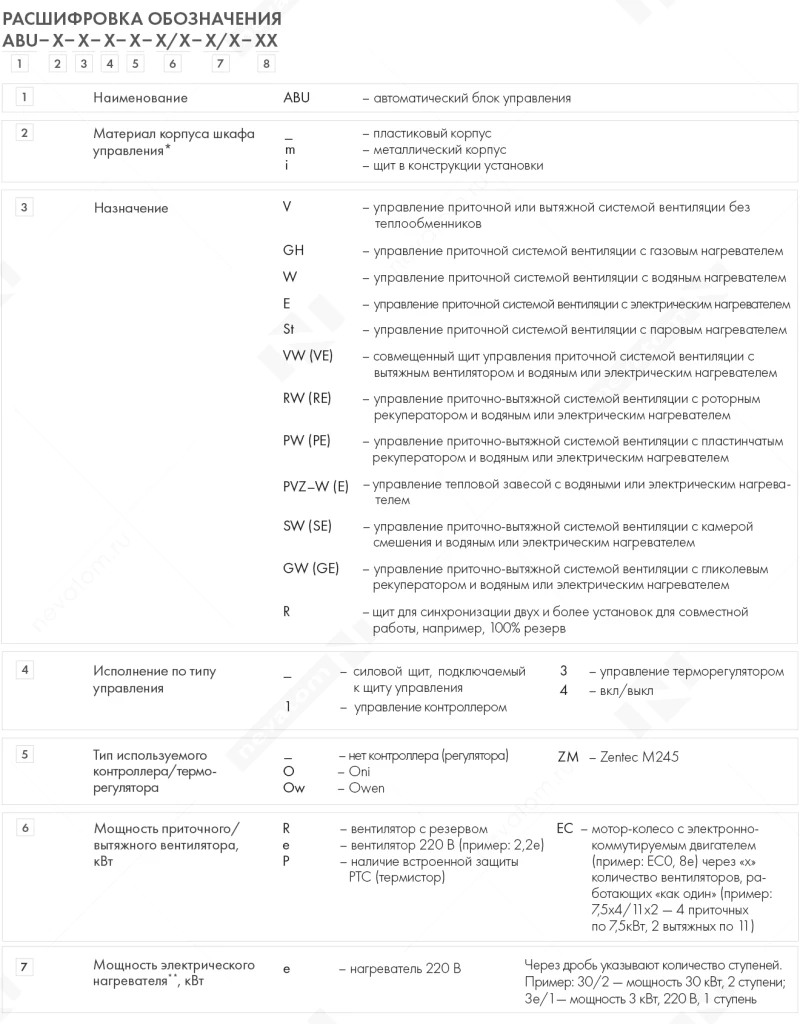

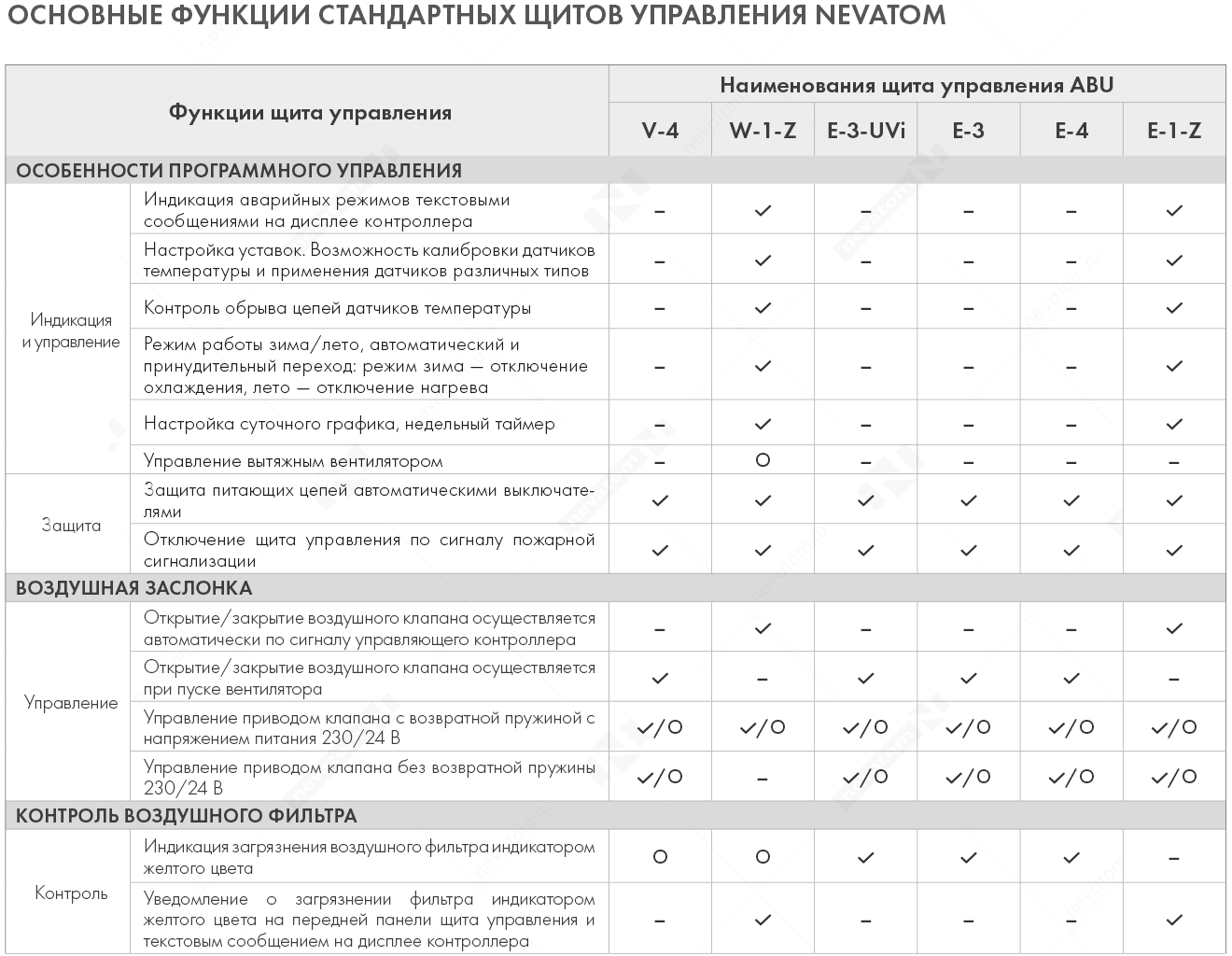

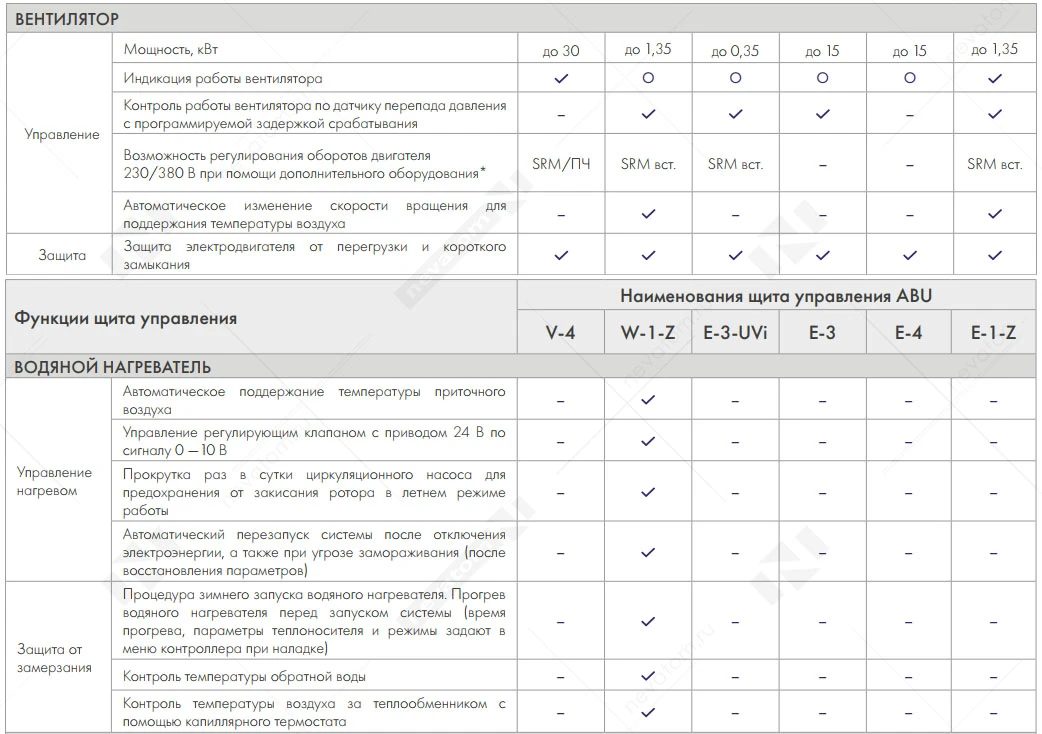

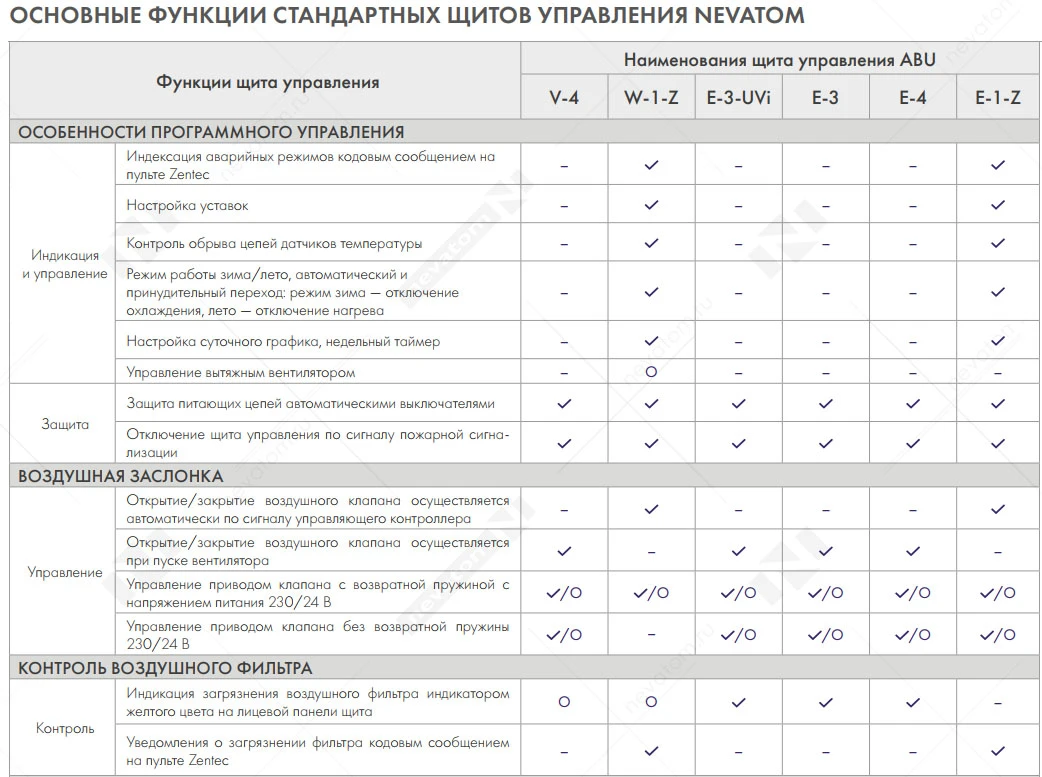

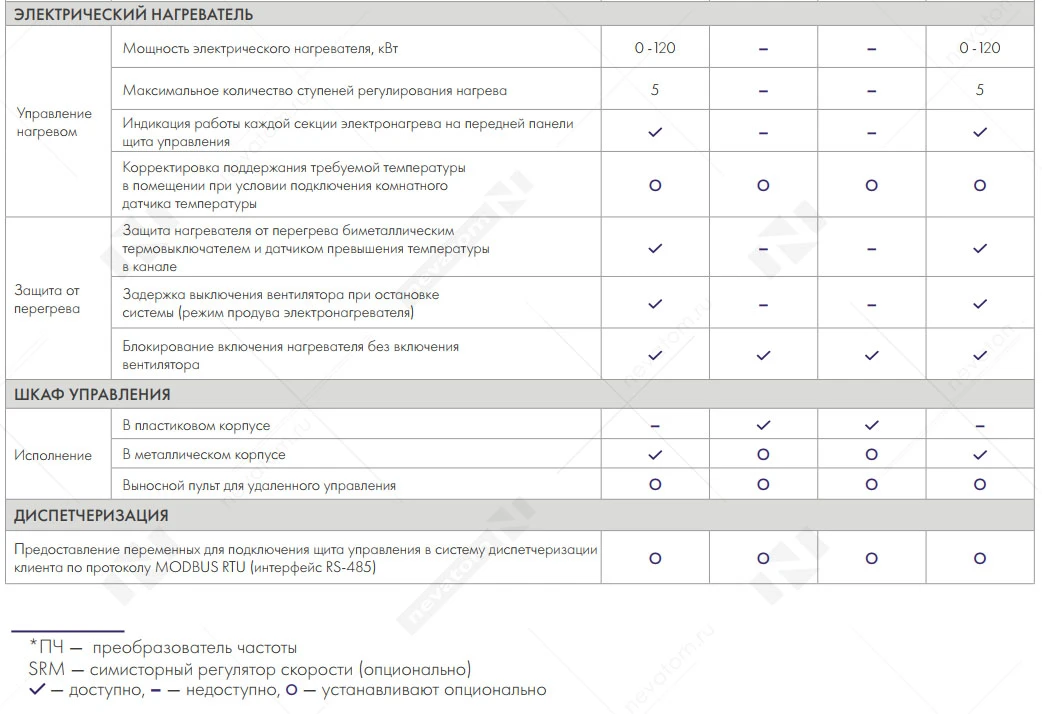

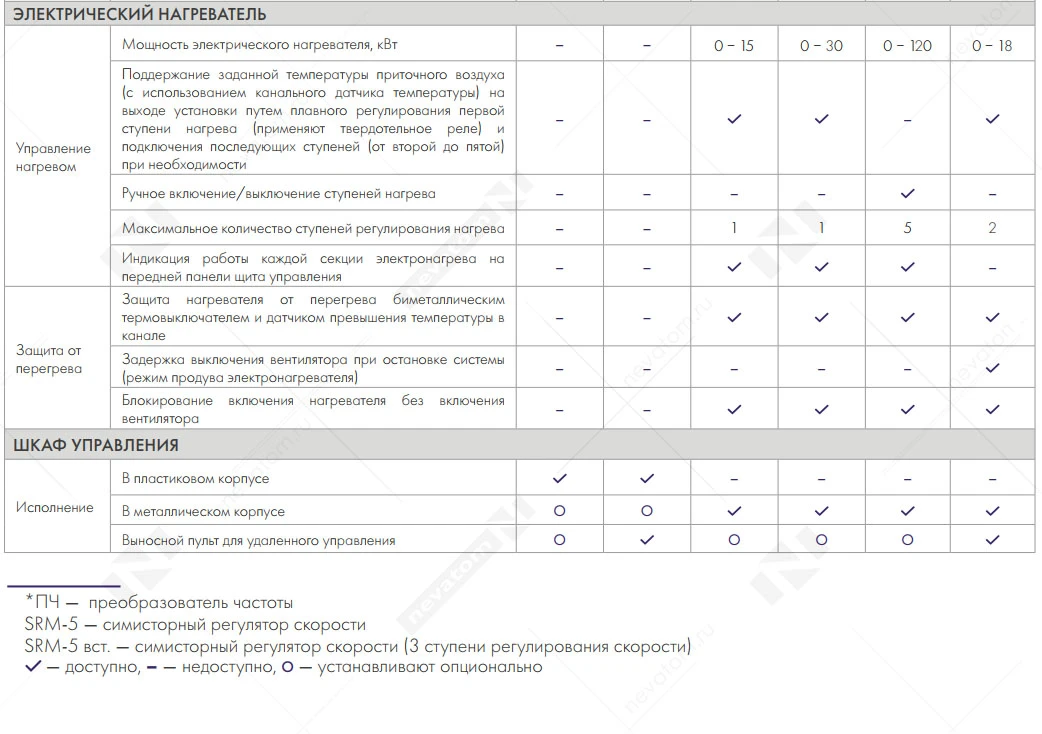

расшифровка обозначений_стр5.png

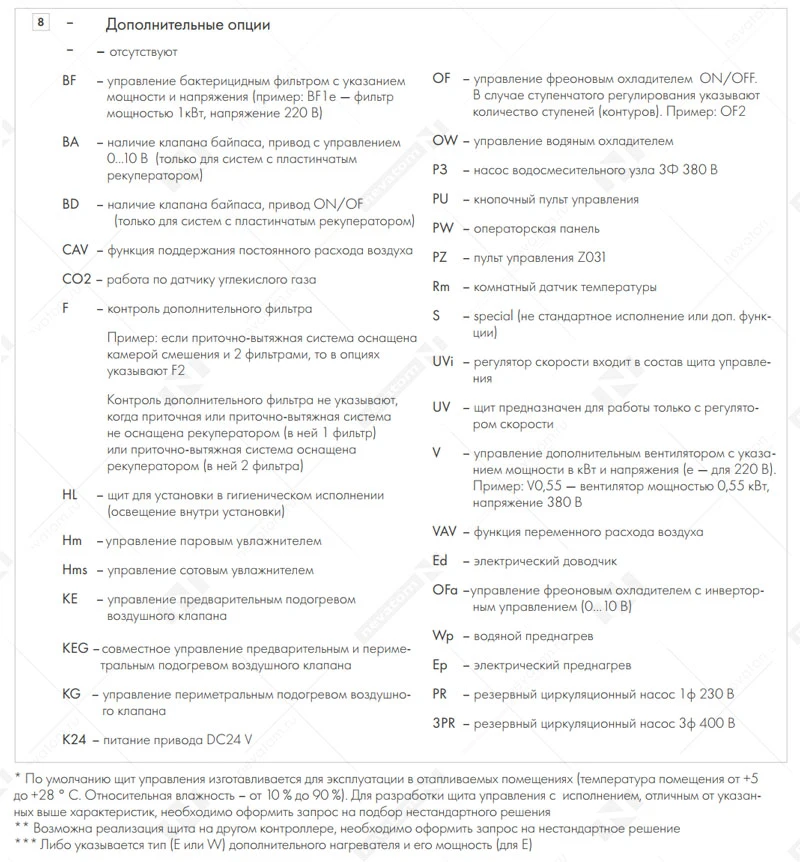

расшифровка обозначений_стр6.png

ПРИЛОЖЕНИЕ

V — управление приточной или вытяжной системой без теплообменников
W — управление приточной системой с водяным нагревателем
E — управление приточной системой с электрическим нагревателем
St — управление приточной системой с паровым нагревателем
RE — управление приточно-вытяжной системой с роторным рекуператором и электрическим нагревателем
RW — управление приточно-вытяжной системой с роторным рекуператором и водяным нагревателем
RSt — управление приточно-вытяжной системой с роторным рекуператором и паровым нагревателем
RGh — управление приточно-вытяжной системой с роторным рекуператором и газовым нагревателем
RV — управление приточно-вытяжной системой с роторным рекуператором без нагревателя
PE — управление приточно-вытяжной системой с пластинчатым рекуператором и электрическим нагревателем
PW — управление приточно-вытяжной системой с пластинчатым рекуператором и водяным нагревателем
PSt — управление приточно-вытяжной системой с пластинчатым рекуператором и паровым нагревателем
PGh — управление приточно-вытяжной системой с пластинчатым рекуператором и газовым нагревателем
PV — управление приточно-вытяжной системой с пластинчатым рекуператором без нагревателя
GE — управление приточно-вытяжной системой с гликолевым рекуператором и электрическим нагревателем
GW — управление приточно-вытяжной системой с гликолевым рекуператором и водяным нагревателем
GSt — управление приточно-вытяжной системой с гликолевым рекуператором и паровым нагревателем
GGh — управление приточно-вытяжной системой с гликолевым рекуператором и газовым нагревателем
GV — управление приточно-вытяжной системой с гликолевым рекуператором без нагревателя
— синхронизация работы 2-х и более щитов управления
VV — управление приточно-вытяжной системой без нагревателя
VE — управление приточно-вытяжной системой c электрическим нагревателем
VW — управление приточно-вытяжной системой с водяным нагревателем
VSt — управление приточно-вытяжной системой с паровым нагревателем
VGh — управление приточно-вытяжной системой с газовым нагревателем
SV — управление приточной системой с камерой смешения без нагревателя
SE — управление приточно-вытяжной системой с электрическим нагревателем и камерой смешения без вытяжного вентилятора
SW — управление приточно-вытяжной системой с водяным нагревателем и камерой смешения без вытяжного вентилятора
SSt — управление приточно-вытяжной системой с паровым нагревателем и камерой смешения без вытяжного вентилятора
SGh — управление приточно-вытяжной системой с газовым нагревателем и камерой смешения без вытяжного вентилятора
SVV — управление приточно-вытяжной системой с камерой смешения
SVE — управление приточно-вытяжной системой с электрическим нагревателем и камерой смешения c вытяжным вентилятором
SVW — управление приточно-вытяжной системой с водяным нагревателем и камерой смешения c вытяжным вентилятором
SVSt — управление приточно-вытяжной системой с паровым нагревателем и камерой смешения c вытяжным вентилятором
SVGh — управление приточно-вытяжной системой с газовым нагревателем и камерой смешения c вытяжным вентилятором
RSE — управление приточно-вытяжной системой с роторным рекуператором, электрическим нагревателем и камерой смешения
RSW — управление приточно-вытяжной системой с роторным рекуператором, водяным нагревателем и камерой смешения
RSSt — управление приточно-вытяжной системой с роторным рекуператором, паровым нагревателем и камерой смешения
RSGh — управление приточно-вытяжной системой с роторным рекуператором, газовым нагревателем и камерой смешения
RSV — управление приточно-вытяжной системой с роторным рекуператором и камерой смешения без нагревателя
PSE — управление приточно-вытяжной системой с пластинчатым рекуператором, электрическим нагревателем и камерой смешения
PSW — управление приточно-вытяжной системой с пластинчатым рекуператором, водяным нагревателем и камерой смешения
PSSt — управление приточно-вытяжной системой с пластинчатым рекуператором, паровым нагревателем и камерой смешения
PSGh — управление приточно-вытяжной системой с пластинчатым рекуператором, газовым нагревателем и камерой смешения
PSV — управление приточно-вытяжной системой с пластинчатым рекуператором и камерой смешения без нагревателя
PVZ–W — управление тепловой завесой с водяным нагревателем
PVZ–Е — управление тепловой завесой с электрическим нагревателем
GSE — управление приточно-вытяжной системой с гликолевым рекуператором, электрическим нагревателем и камерой смешения
GSW — управление приточно-вытяжной системой с гликолевым рекуператором, водяным нагревателем и камерой смешения
GSSt — управление приточно-вытяжной системой с гликолевым рекуператором, паровым нагревателем и камерой смешения
GSGh — управление приточно-вытяжной системой с гликолевым рекуператором, газовым нагревателем и камерой смешения

ЩИТЫ УПРАВЛЕНИЯ НЕВАТОМ ПОЗВОЛЯЮТ

  • Поддерживать заданные параметры воздуха в помещении
  • Контролировать и управлять работой агрегатов, входящих в состав оборудования систем вентиляции, кондиционирования
  • Обеспечивать индикацию состояния работающего оборудования
  • Защищать оборудование от критических режимов работы
  • Поддерживать и изменять желаемую температуру воздуха на выходе вентиляционной установки и в помещении
  • Плавно или ступенчато изменять производительность вентиляционной установки
  • Контролировать степень загрязнения воздушных фильтров
  • Закладывать дополнительные функции управления вентиляционной установкой. Например, прогрев водяных калориферов или предварительный прогрев воздушного клапана
  • Подключить резервный вентилятор
  • Реализовать питание и управление всем оборудованием в одном щите автоматики
  • Интегрировать щит управления в систему диспетчеризации посредством Modbus RTU, Modbus TCP и LonWorks
Главные функции щитов управления — это контроль, оптимизация и защита установки. Кроме того, они упрощают управление вентиляционным оборудованием. Обслуживающему персоналу нужно задать необходимые параметры, а задачи по их обеспечению система управления возьмет на себя.

БЫСТРЫЙ ПОДБОР СТАНДАРТНЫХ ЩИТОВ УПРАВЛЕНИЯ

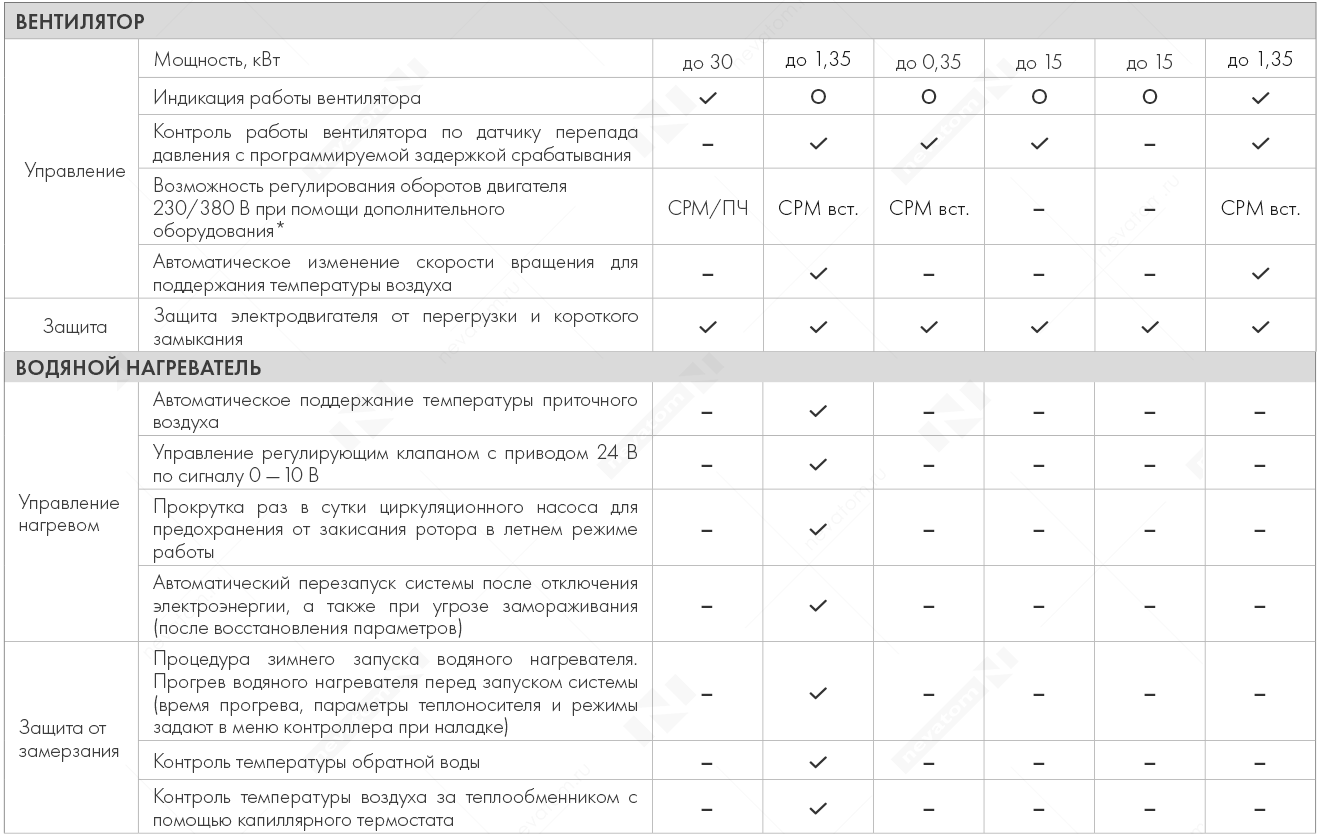

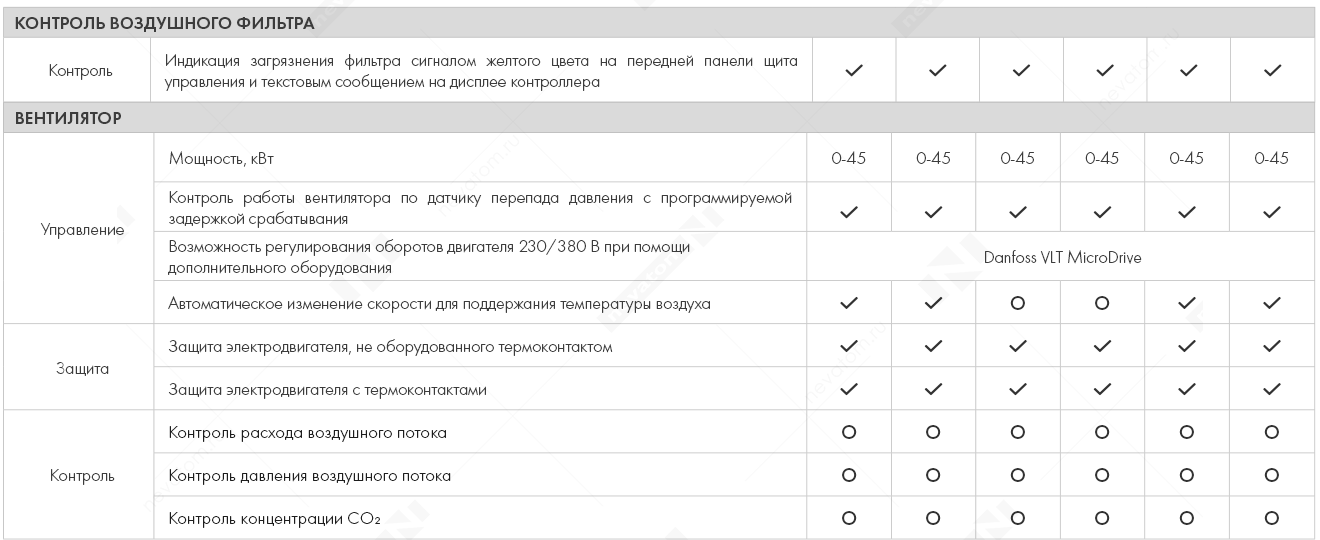

Основные функции стандартных щитов упраления NEVATOM_стр8_1.png

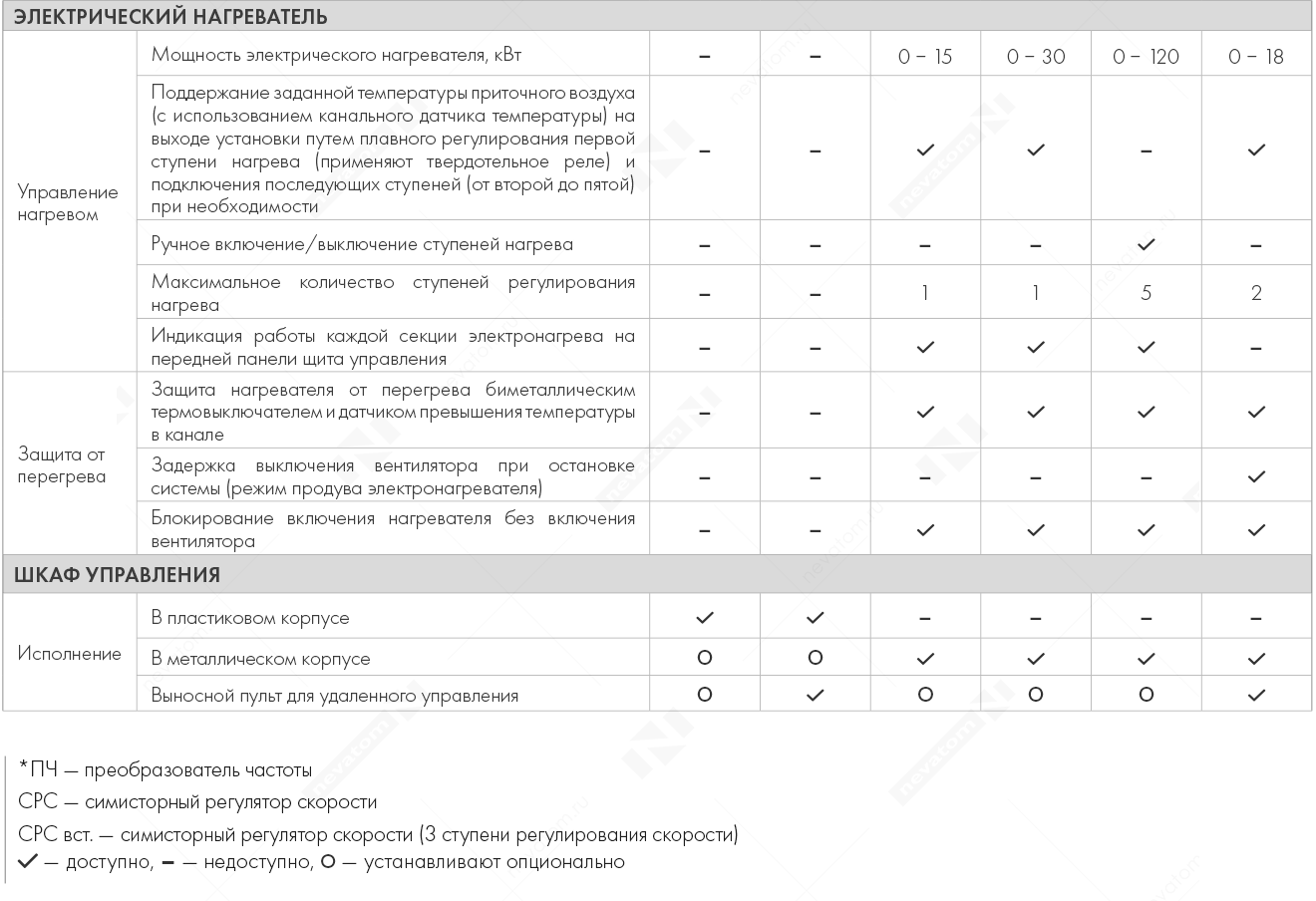

Основные функции стандартных щитов упраления NEVATOM_стр8_2_стр9.png
Основные функции стандартных щитов упраления NEVATOM_стр9.png

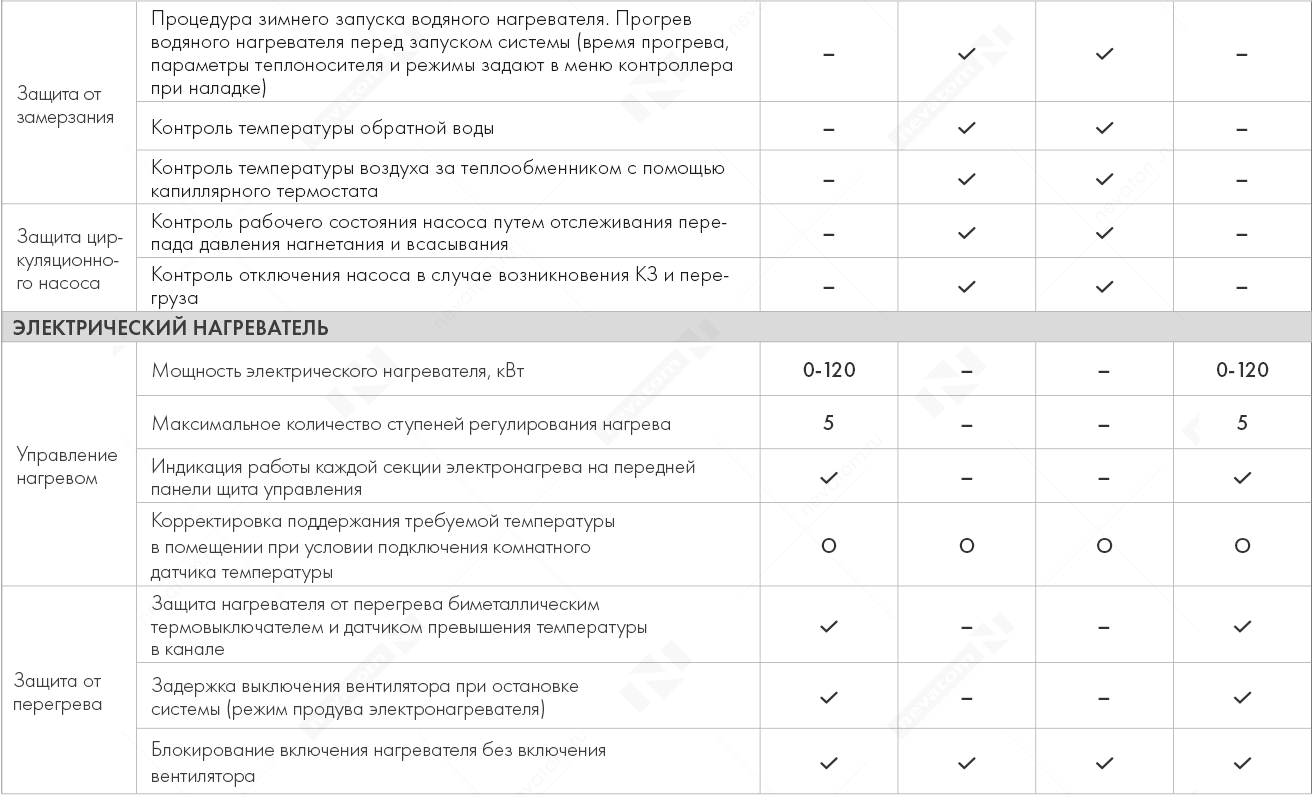

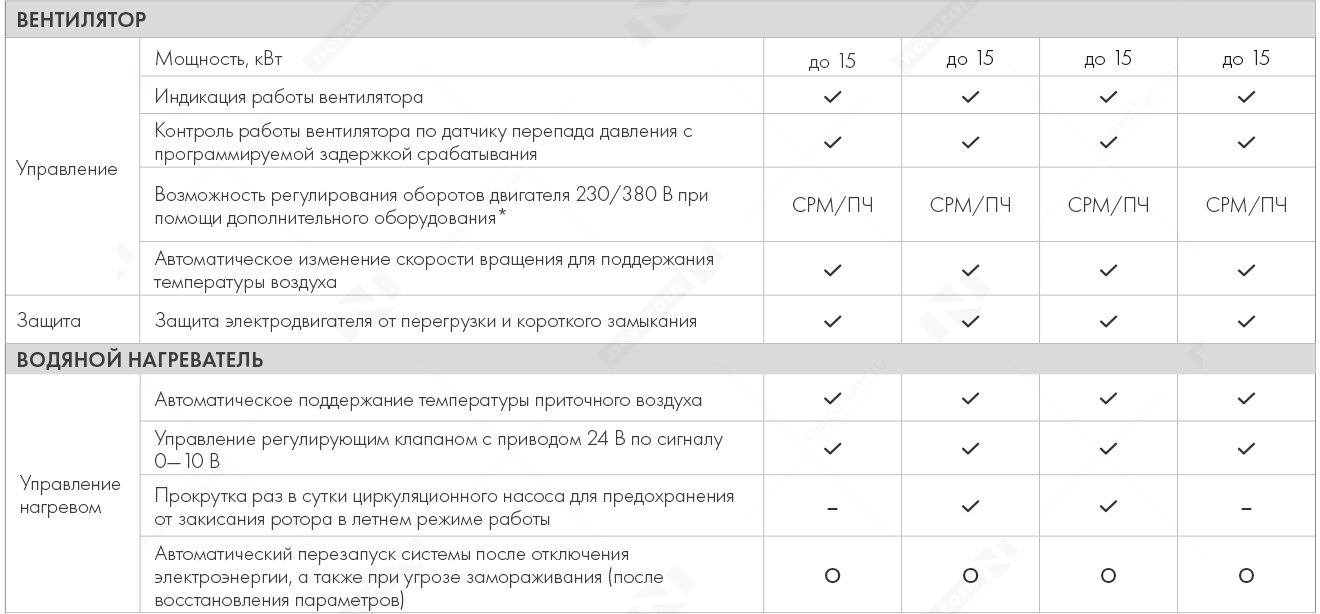

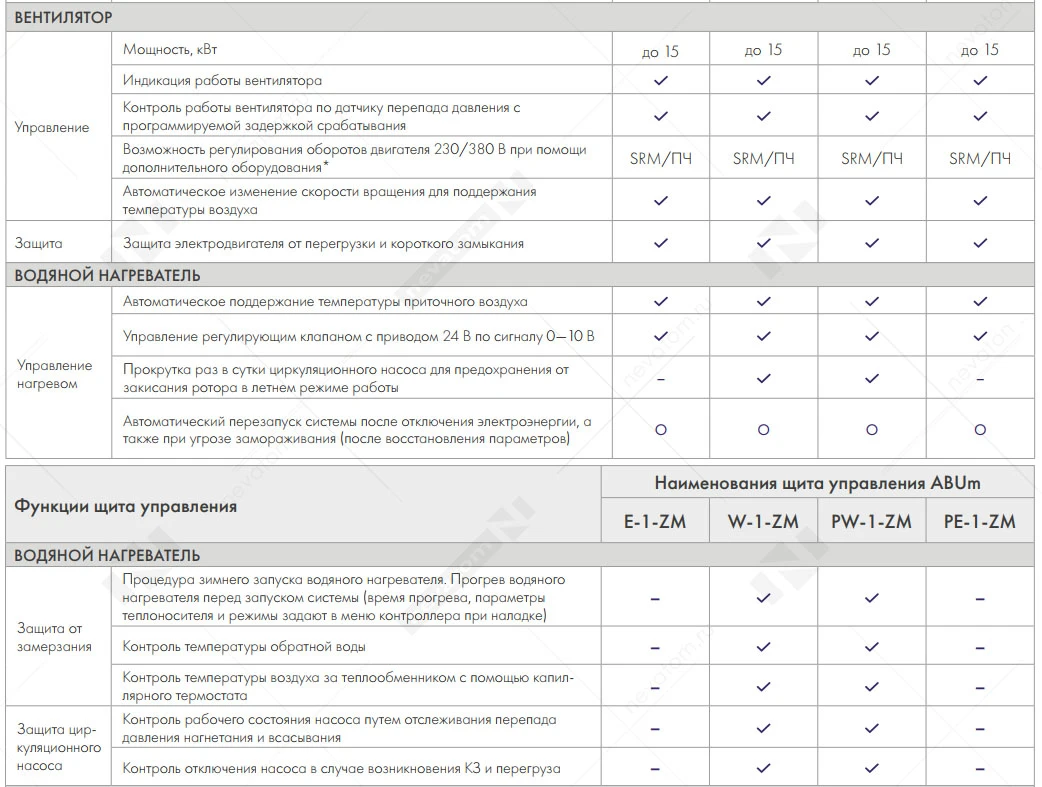

Основные функции стандартных щитов управления с контроллером ZENTEC M245_стр10_1.png
Основные функции стандартных щитов управления с контроллером ZENTEC M245_стр10_2.png
Основные функции стандартных щитов управления с контроллером ZENTEC M245_стр11_1.png

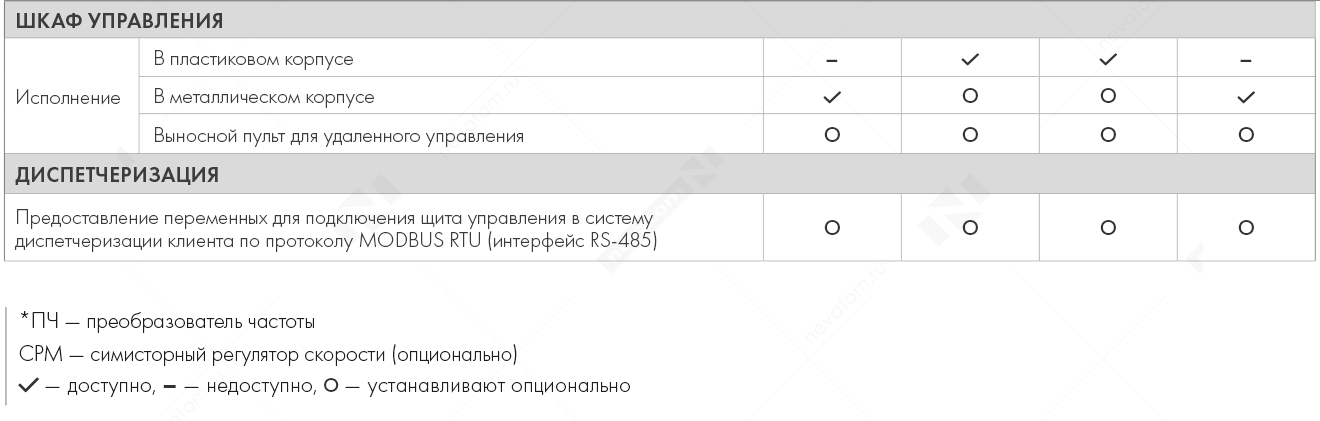

Основные функции стандартных щитов управления с контроллером ZENTEC M245_стр11_2.png

ОСНОВНЫЕ ФУНКЦИИ ЩИТОВ УПРАВЛЕНИЯ ПРИТОЧНО-ВЫТЯЖНЫМИ УСТАНОВКАМИ

Щиты управления приточно-вытяжными установками содержат все функции стандартных щитов управления.

Дополнительно их можно укомплектовать следующими решениями:
  • Пластиковый или металлический корпус
  • Управление водяным или фреоновым охлаждением
  • Увлажнение или осушение воздуха
  • Комплектующие от ведущих производителей
  • Модули расширения для добавления дополнительных опций

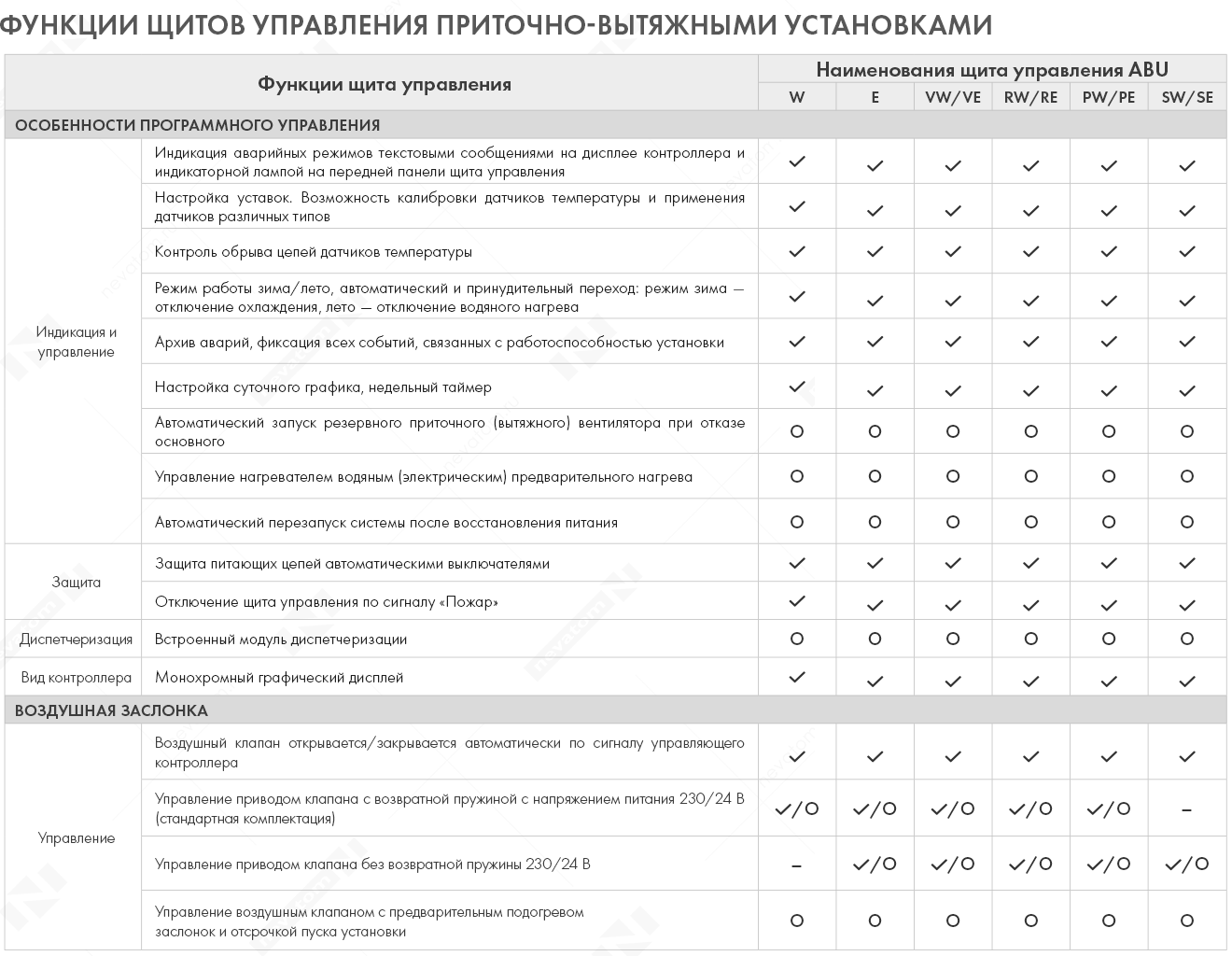

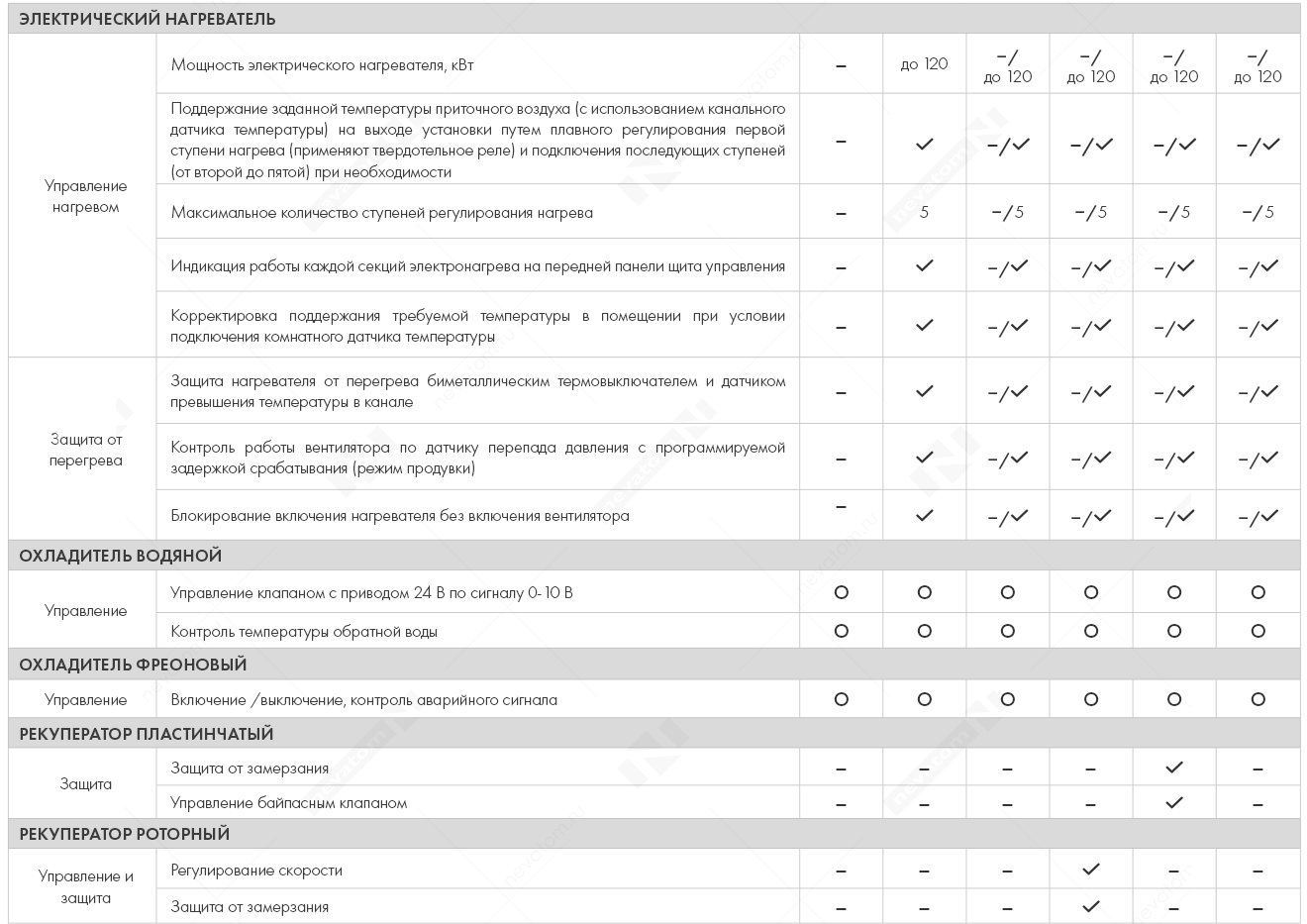

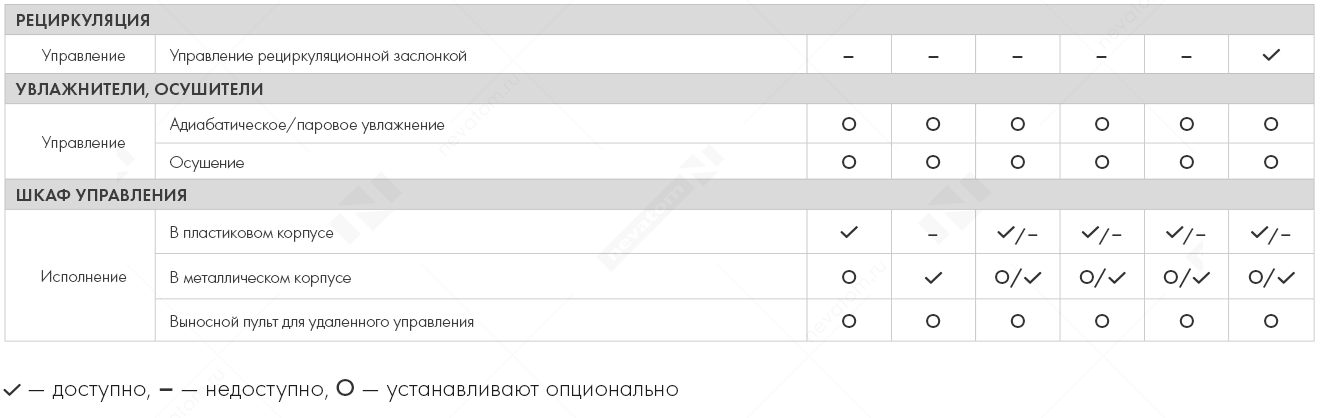

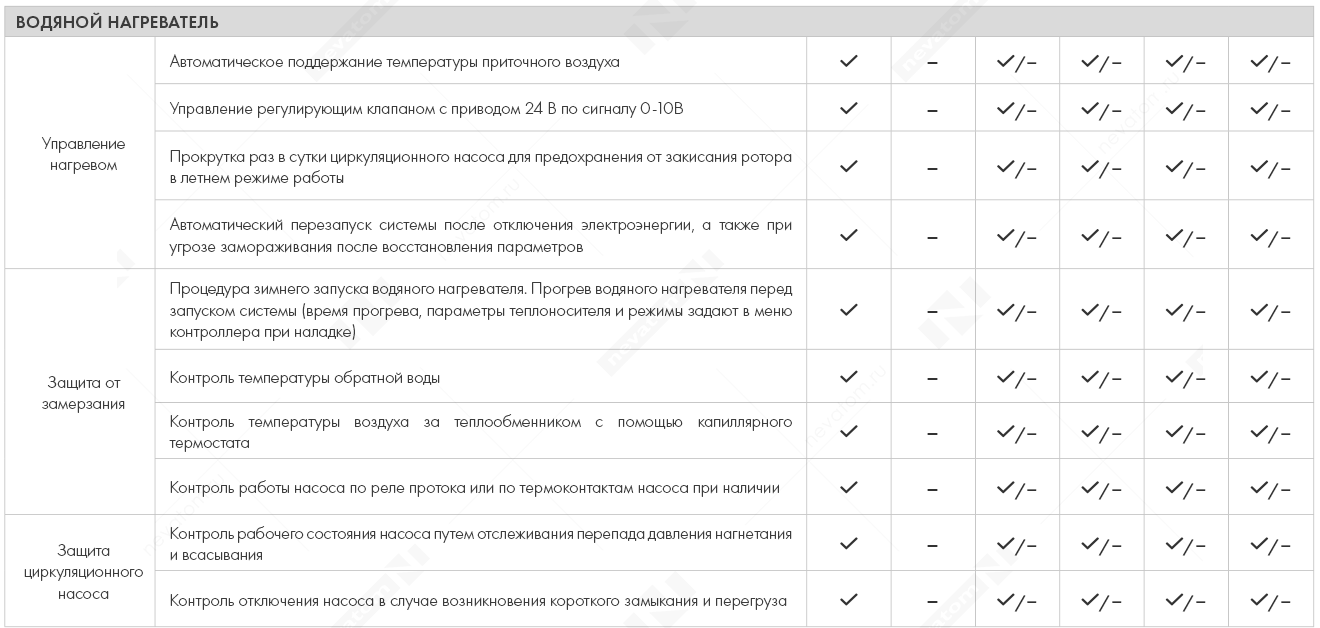

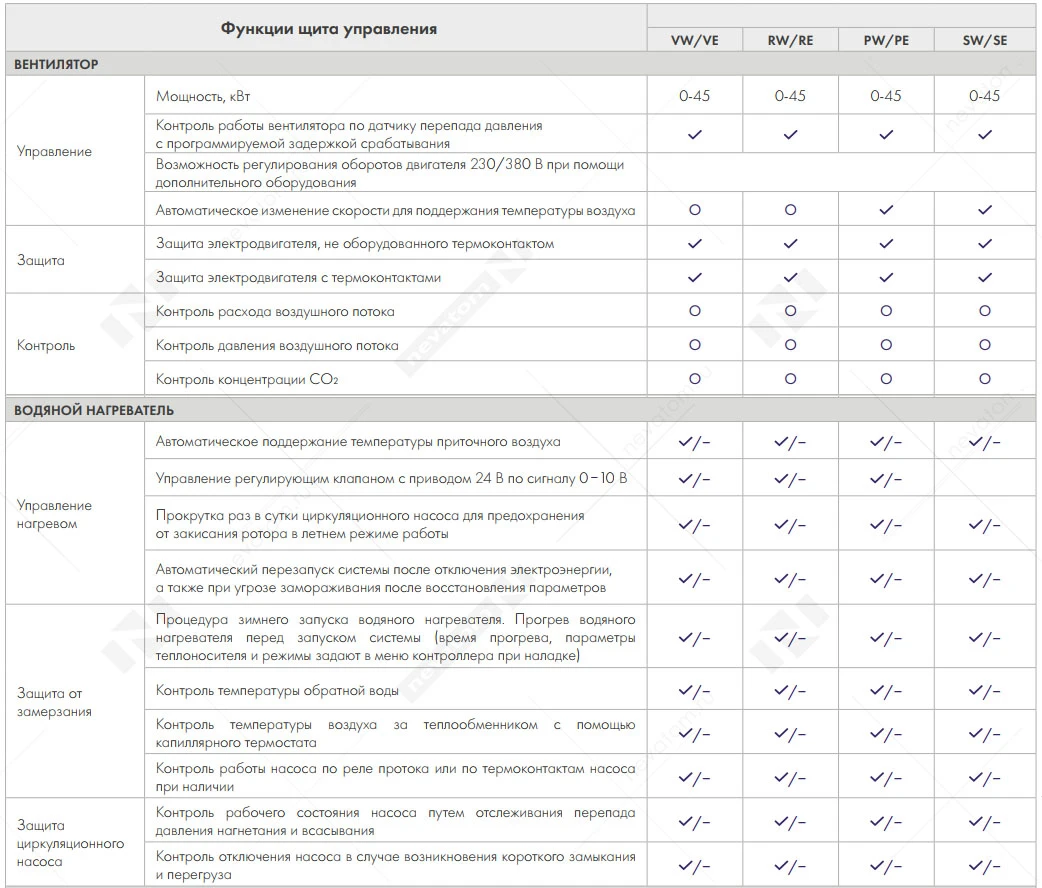

Фукции щитов управления приточно-вытяжными установками_стр33_1.png
Фукции щитов управления приточно-вытяжными установками_стр33_2_стр34_1.png

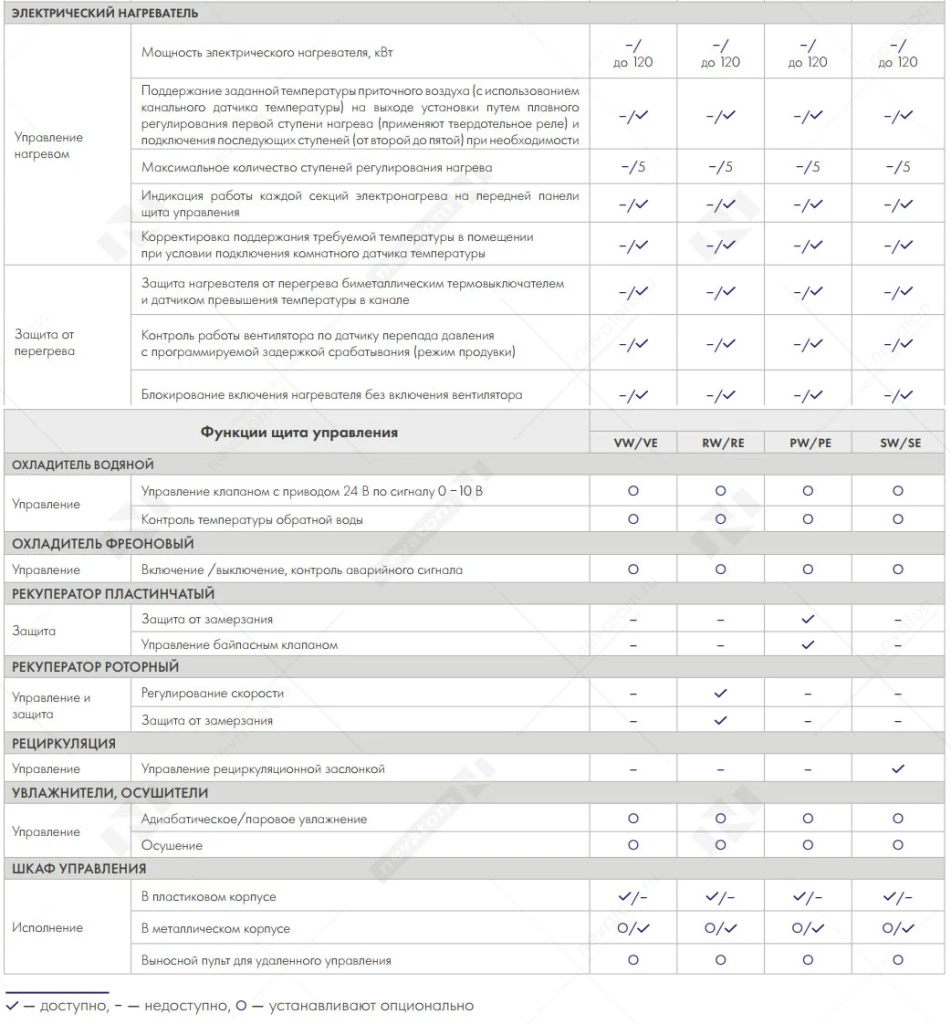

Фукции щитов управления приточно-вытяжными установками_стр34_2.png
Фукции щитов управления приточно-вытяжными установками_стр34_стр35_1.png
Фукции щитов управления приточно-вытяжными установками_стр35.png

Общая информация о группе товаров Автоматика

Системы автоматического регулирования и управления являются неотъемлемой частью любой системы вентиляции, в задачу которой входит обеспечение воздухообмена, а также создание и поддержание требуемого микроклимата в помещении. Подобное оборудование повсеместно применяется на объектах различного назначения, включая производственные цеха, склады, спортивные и торговые комплексы, офисные центры, места общественного отдыха.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

К приборам автоматики для вентиляционных систем относятся такие изделия как: датчики температуры и давления, регуляторы скорости и температуры, устройства управления (контроллеры), реле защиты, а также исполнительные механизмы с электрическим приводом. Приборы автоматики позволяют поддерживать работу оборудования не только в автоматическом режиме, но также в режиме дистанционного и ручного управления.

С этим товаром покупают:
Термостат КР61 (3м) купить | НЕВАТОМ
Арт. 00-00000106
9 636
Щит управления ABUm-KP-MR220/16-1-0-1-0 купить | НЕВАТОМ

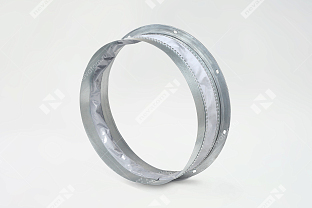

Вставка гибкая ВГ-1000-Ш-ТС1-ф.н купить | НЕВАТОМ
Стакан монтажный SMO-100/10,0-000-0-0 купить | НЕВАТОМ
Наш сайт использует файлы cookies. Пожалуйста, ознакомьтесь с правилами их использования. Вы можете отключить cookies в настройках браузера
ОК
