Щиты управления приточной вентиляцией с водяным калорифером

от ₽ 69 309
К товарам
Описание

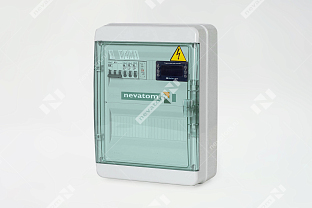

ЩИТ УПРАВЛЕНИЯ СЕРИИ ABU–W–1–ZM

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

ПРЕИМУЩЕСТВА И КОНСТРУКЦИЯ ABU–W–1–ZM

  • Управление вентилятором с напряжением питания 3х380 В и мощностью до 15 кВт
  • Программируемый контроллер Zentec M245 с русскоязычным интерфейсом. Есть архив аварий, индикация текущих параметров и настройка суточного графика
  • Защита электродвигателей с термоконтактом и без термоконтакта
  • Активная защита от замораживания теплообменника
  • Возможность подключения трансформаторного или частотного регулятора оборотов двигателя вентилятора
  • 2 ввода питания: 1-й – питание силовой части, 2-й – питание автоматики и узла защиты от замораживания
  • Автоматический перезапуск системы после восстановления питания

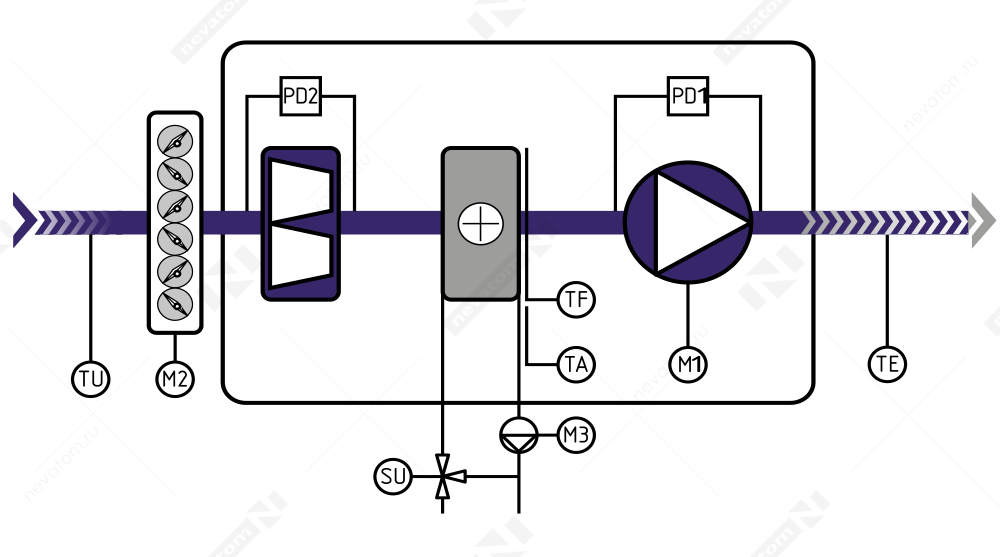

СТРУКТУРНАЯ СХЕМА ABU–W–1–ZM

ABU–W–1–ZM_структурная схема.png
M1 – управление двигателем приточного вентилятора (преобразователь частоты)
M2 – электропривод воздушной заслонки (230 В)
M3 – циркуляционный насос (230 В)
SU – электропривод 3-ходового клапана водяного нагревателя (24 В)
PD1 – дифференциальное реле давления (контроль работы вентилятора)
PD2 – дифференциальное реле давления (контроль засорения фильтра)
TF – термостат защиты от замерзания теплообменника (KP61)
TA – накладной датчик температуры обратной воды (ДТ-Н 52.06.04.10 Pt1000 )
TE – канальный датчик температуры приточного воздуха (TD-K-0-IP54-NTC10K)
TU – датчик температуры наружного воздуха (TD-U-1-IP54-PT1000)

КОМПЛЕКТНОСТЬ ABU–W–1–ZM

  • Щит управления в пластиковом корпусе (стандартно)
  • Руководство пользователя, объединенное с техпаспортом

РЕКОМЕНДУЕМ ПРИОБРЕСТИ

  • Привод управления воздушным клапаном
  • Датчик температуры наружного воздуха
  • Датчик перепада давления для воздушного фильтра
  • Термостат защиты от замерзания теплообменника (KP61)
  • Смесительный узел SU3 (тип смесительного узла подбирают под параметры водяного нагревателя)
  • Канальный датчик температуры приточного воздуха
  • Накладной датчик температуры обратной воды
  • Дифференциальное реле давления (PS 500) для контроля работы вентилятора

Для управления вытяжным вентилятором к щиту управления нужно подключить щит ABU-V-4. Схему подключения можно найти на сайте service.nevatom.ru.

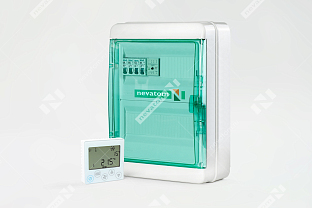

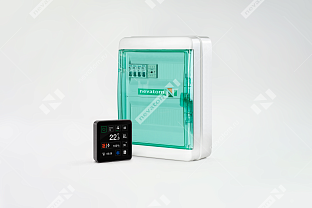

ЩИТ УПРАВЛЕНИЯ СЕРИИ ABU–W–1–Z

ПРЕИМУЩЕСТВА И КОНСТРУКЦИЯ ABU–W–1–Z

  • Стандартный щит управления для канальной приточной вентиляционной установки с водяным калорифером и вентилятором 220 В
  • Программируемый контроллер Zentec с удобным выносным пультом управления. На пульте предусмотрена индикация подрежима работы установки, температуры приточного воздуха, уставки температуры
  • Трехступенчатое управление скоростью вращения вентилятора, индикация текущей скорости работы
  • Активная защита от размораживания теплообменника
  • Встроенный симисторный регулятор в щите управления (для управления АС-двигателем)
  • 2 ввода питания: 1-й – питание силовой части, 2-й – питание автоматики и узла защиты от замораживания

СТРУКТУРНАЯ СХЕМА ABU–W–1–Z

ABU–W–1–ZM_структурная схема.png
M1 – управление двигателем приточного вентилятора
M2 – электропривод воздушной заслонки (230 В)
M3 – циркуляционный насос (230 В)
SU – электропривод 3-ходового клапана водяного нагревателя (24 В)
PD1 – дифференциальное реле давления (контроль работы вентилятора)
PD2 – дифференциальное реле давления (контроль засорения фильтра)
TF – термостат защиты от замерзания теплообменника (KP61)
TA – накладной датчик температуры обратной воды (TD-G-0-IP54-NTC10k)
TE – канальный датчик температуры приточного воздуха(TD-K-0-IP54-NTC10k)
TU – датчик температуры наружного воздуха (TD-U-1-IP54-NTC10k)

КОМПЛЕКТНОСТЬ ABU–W–1–Z

  • Щит управления в пластиковом корпусе (в стандартной комплектации)
  • Руководство пользователя, объединенное с техпаспортом

РЕКОМЕНДУЕМ ПРИОБРЕСТИ

  • Привод с возвратной пружиной для управления воздушным клапаном с напряжением питания 230 В. Использование реверсивного привода (открыто/закрыто) или привода с напряжением питания 24 В должно быть согласовано перед заказом щита управления
  • Датчик температуры наружного воздуха (NTC 10)
  • Дифференциальное реле давления (PS 500) — для контроля засорения фильтра
  • Термостат защиты от замерзания теплообменника (KP61)
  • Смесительный узел SU3. Тип смесительного узла подбирают под параметры водяного нагревателя
  • Канальный датчик температуры приточного воздуха (NTC 10)
  • Накладной датчик температуры обратной воды (NTC 10)
  • Дифференциальное реле давления (PS 500) для контроля работы вентилятора

ОСНОВНЫЕ ФУНКЦИИ УПРАВЛЕНИЯ И КОНТРОЛЯ

  • Автоматическое регулирование температуры приточного воздуха в соответствии с заданной уставкой
  • Плавное управление 3-ходовым краном смесительного узла управления водяным нагревателем
  • Контроль состояния датчиков температуры
  • Контроль работы двигателя вентилятора
  • Контроль степени загрязнения фильтра
  • Работа по таймеру (стандартная функция панели)
  • Контроль основных технологических параметров и выявление аварийных ситуаций
