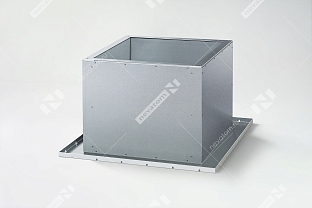

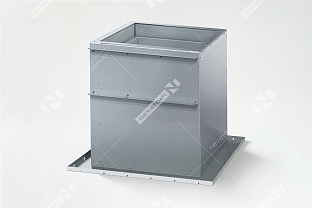

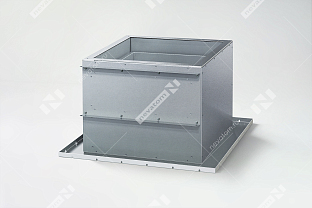

Стаканы монтажные SMK, SMO для радиальных, осевых вентиляторов

от ₽ 17 030
К товарам
Описание

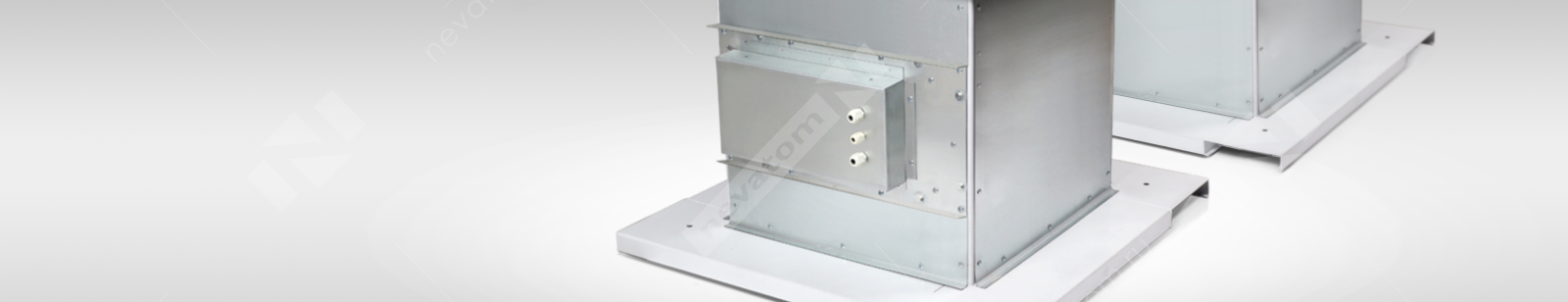

МОНТАЖНЫЕ СТАКАНЫ ДЛЯ РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ

— применяют для ускорения и упрощения монтажа вентилятора на кровле зданий. Монтажный стакан — это рама прямоугольного сечения с креплением для установки на несущей части кровли, внутри которой возможна установка воздушного клапана. В конструкции предусмотрен переходной фланец.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

 Монтажные стаканы изготавливают в следующих исполнениях по назначению и применяемым материалам:
  • Общепромышленное (проточная часть из оцинкованной стали)
  • Коррозионностойкое (проточная часть из нержавеющей стали)
  • Сейсмостойкое (проточная часть из оцинкованной стали)
  • Дымоудаления (проточная часть из оцинкованной стали и негорючего материала, обеспечивающего термоизоляцию)
После монтажа стаканов нужно заменить проушины, рым-болты или рымгайки на болты с шестигранной головкой или гайки с классом прочности не ниже 5.8. Для вентиляторов в сейсмостойком исполнении применяют сейсмостойкие монтажные стаканы.

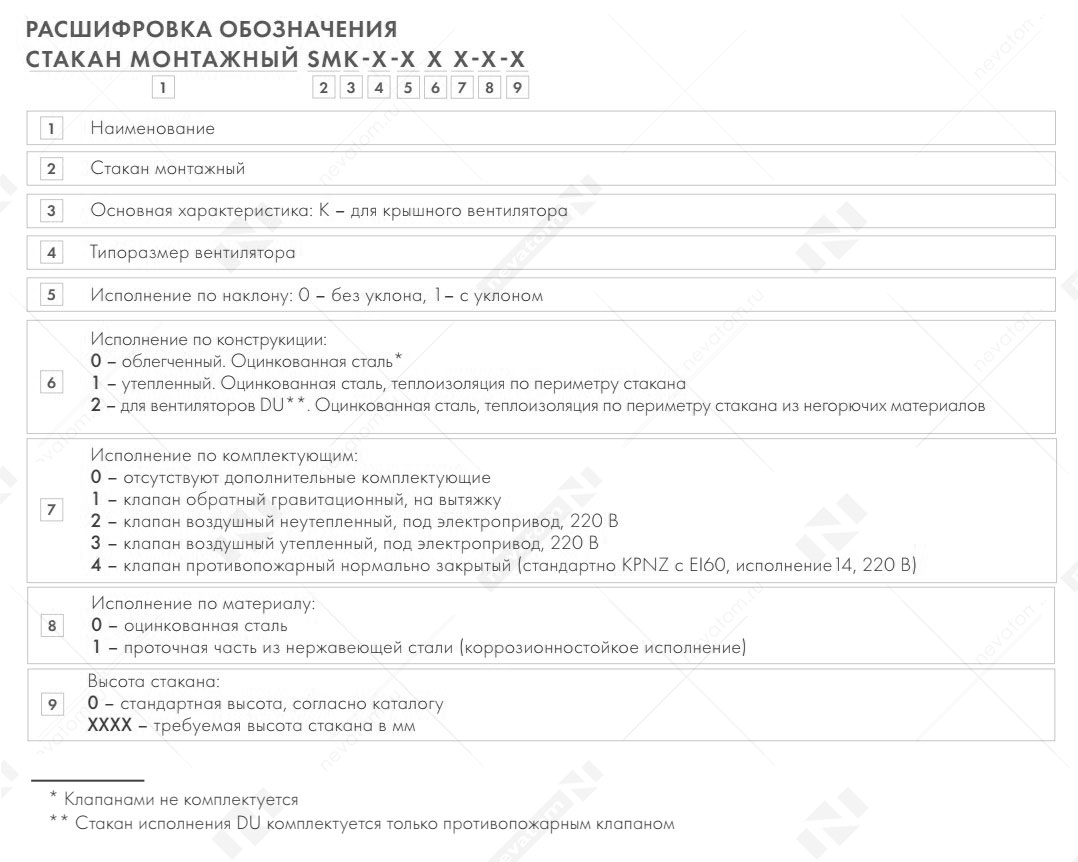

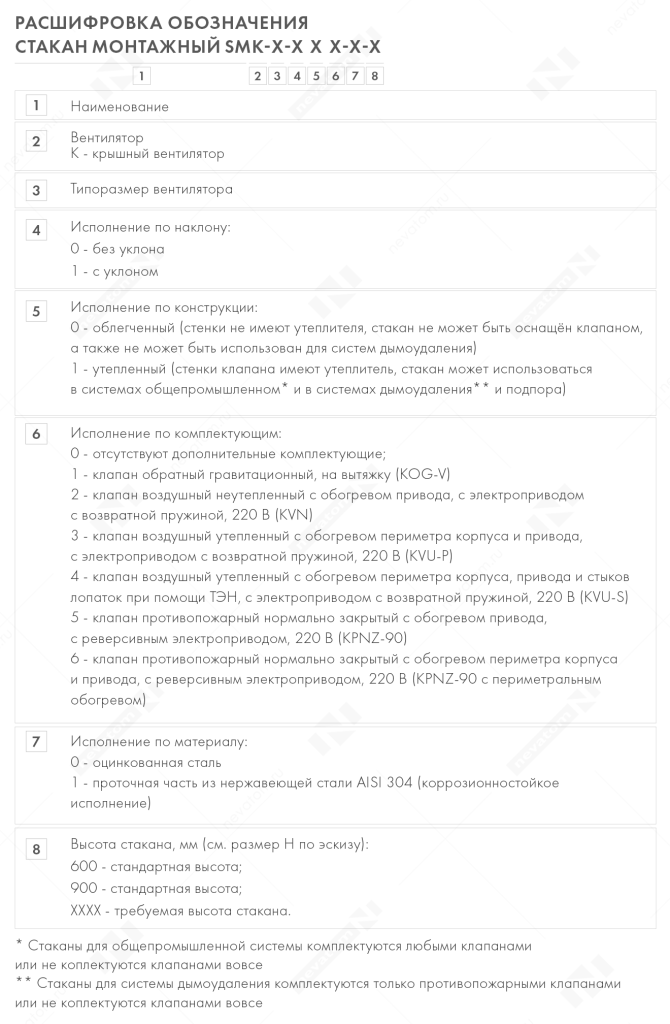

РАСШИФРОВКА ОБОЗНАЧЕНИЯ_страница70.png
РАСШИФРОВКА ОБОЗНАЧЕНИЯ_страница70_2.png

 Для исполнения по наклону:
  • Стаканы SMK 031-071 изготавливают с регулируемым углом наклона в диапазоне 0—20 градусов
  • Стаканы SMK 080-125 изготавливают с фиксированным углом наклона *
  • Высота (Н) стакана, изготовленного в исполнении по наклону, может меняться в зависимости от угла наклона

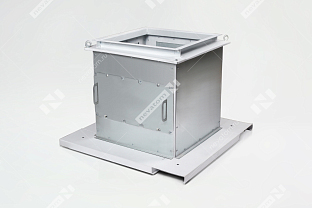

МОНТАЖНЫЙ СТАКАН ДЛЯ ОСЕВЫХ ВЕНТИЛЯТОРОВ

— применяют, чтобы упростить монтаж вентилятора на кровле здания. Это прямоугольная рама с креплением для установки на несущей части кровли и с переходным фланцем. Внутри монтажного стакана возможна установка воздушного клапана.

Монтажный стакан изготавливают:
  • В общепромышленном исполнении (проточная часть из оцинкованной стали)
  • В коррозионностойком исполнении (проточная часть из нержавеющей стали)
  • В сейсмостойком исполнении (проточная часть из оцинкованной стали)
Для вентиляторов в сейсмостойком исполнении применяются сейсмостойкие монтажные стаканы.

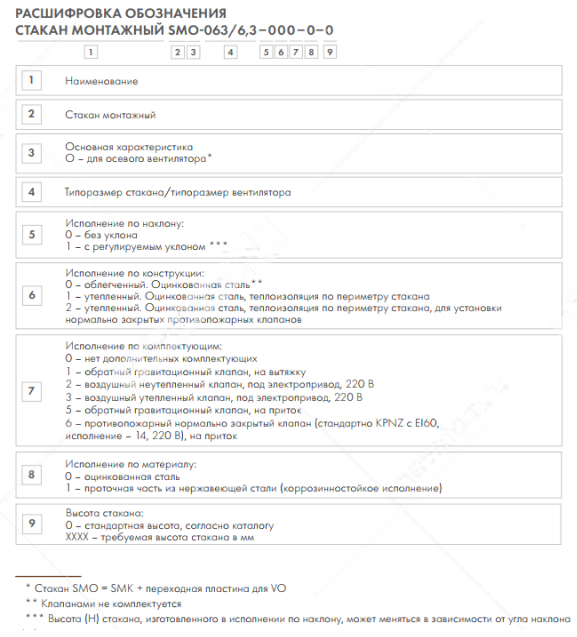

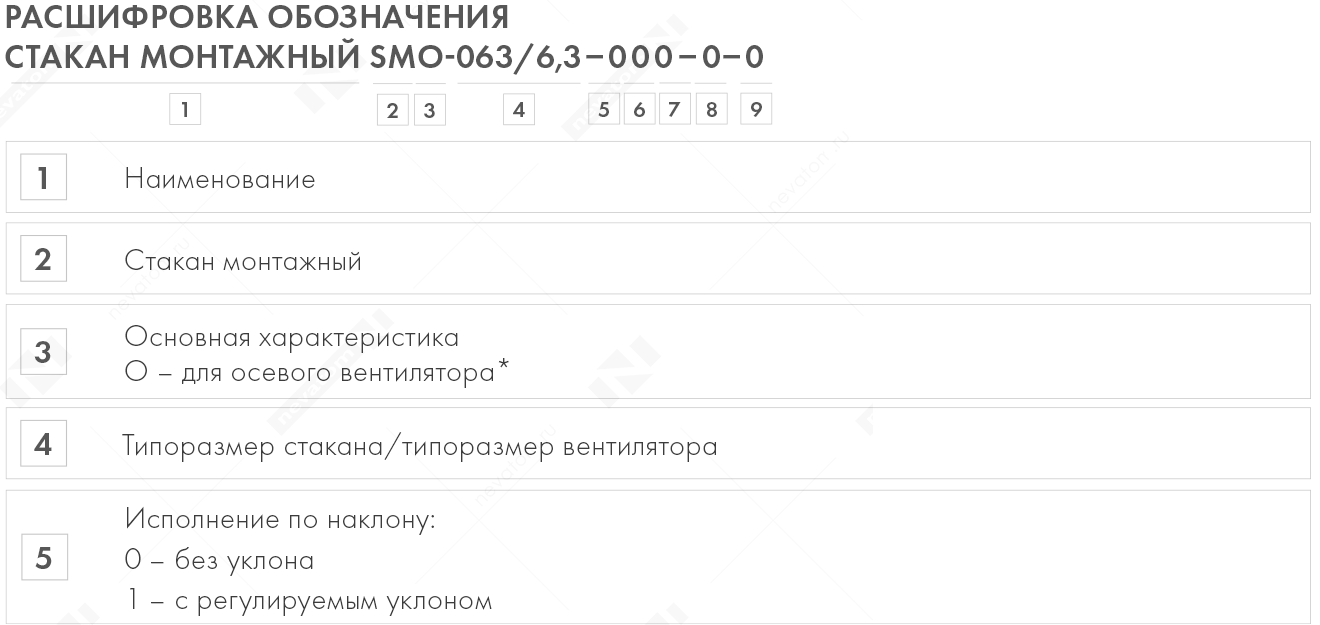

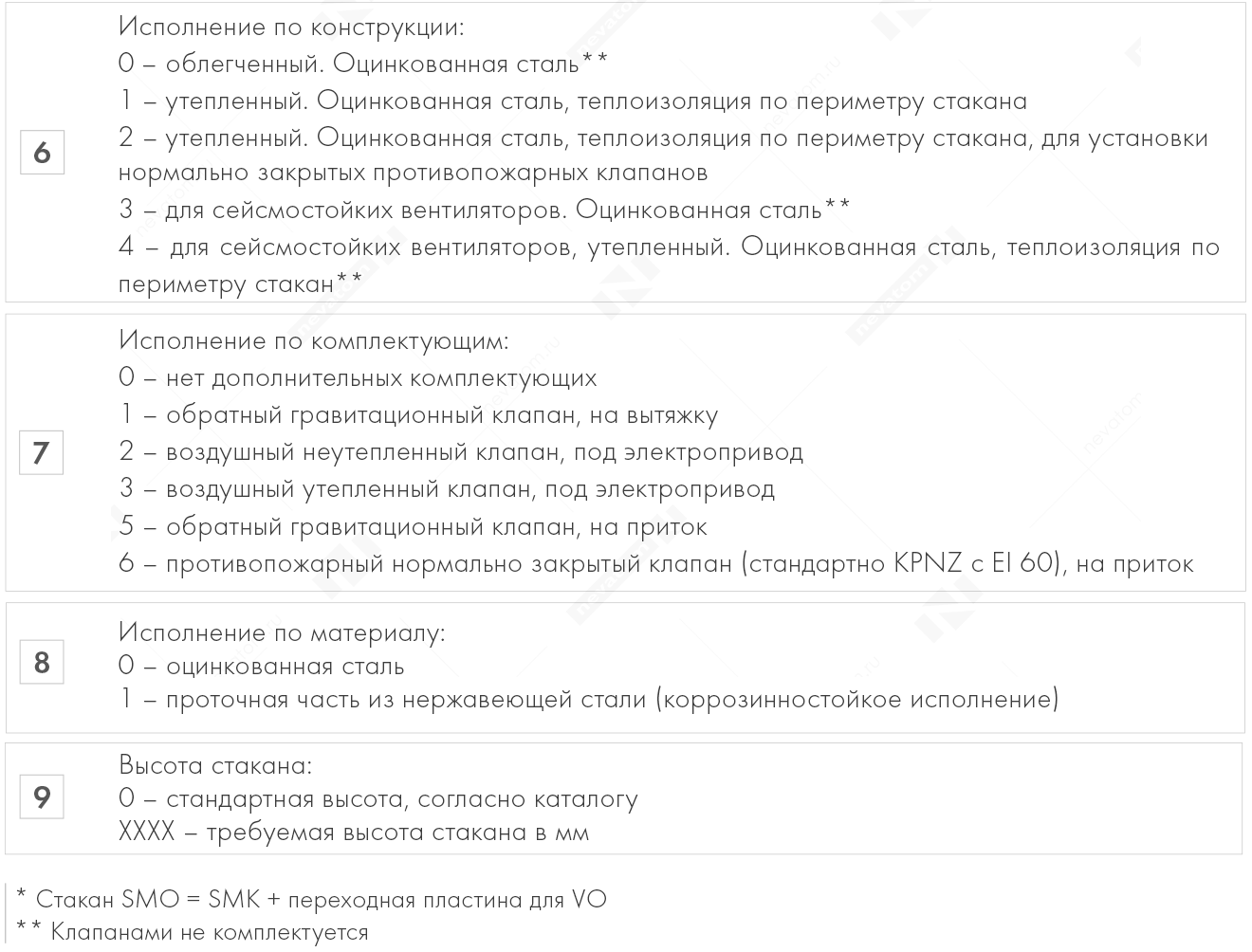

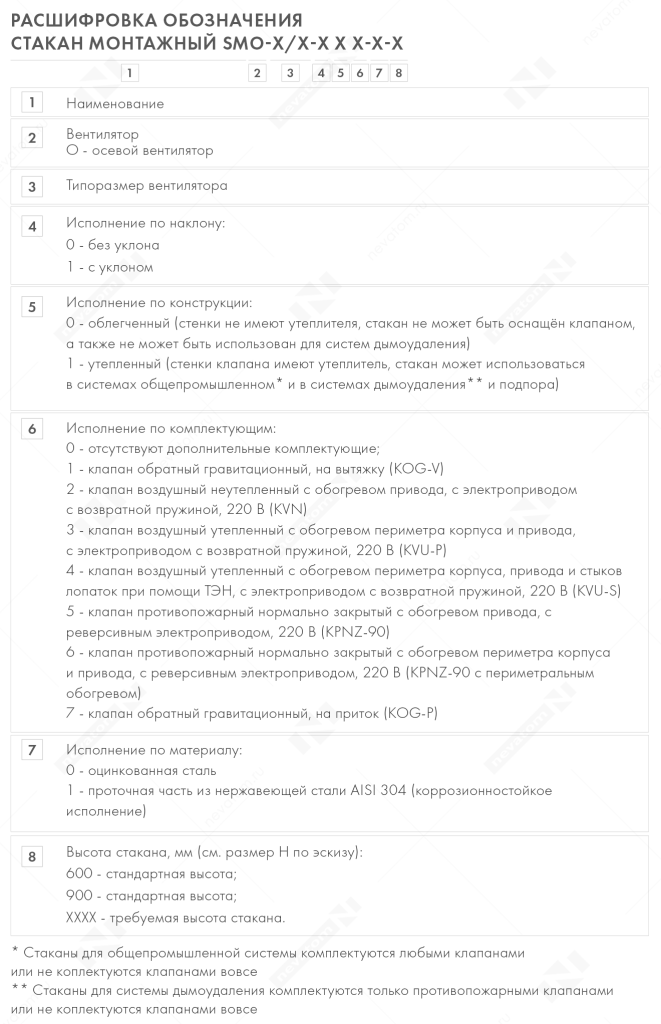

расшифровка обозначения_страница51.png

Для исполнения по наклону:
  • Стаканы SMO 040-063 изготавливают с регулируемым углом наклона в диапазоне 0-20 градусов
  • Стаканы SMO 071-125 изготавливают с фиксированным углом наклона
  • Высота (Н) стакана, изготовленного в исполнении по наклону, может меняться в зависимости от угла наклона

Возможно изготовление изделий с требуемыми характеристиками по индивидуальному заказу. Необходимо заполнить опросный лист для просчета комплектации.

Требуемый угол должен быть указан в номенклатуре
Подбор товаров
Показаны 1 – 12 из 195 объектов, соответствующих запросу:
Сортировать по:
  • Стакан монтажный SMK-031-000-0-0 купить | НЕВАТОМ
    Арт. 00-00052210
    17 030
  • Стакан монтажный SMK-031-010-0-0 купить | НЕВАТОМ
    Арт. 00-00054483
    22 320
  • Стакан монтажный SMK-031-011-0-0 купить | НЕВАТОМ
    Арт. 00-00055289
    31 720
  • Стакан монтажный SMK-031-012-0-0 купить | НЕВАТОМ
    Арт. 00-00055273
    61 460
  • Стакан монтажный SMK-031-013-0-0 купить | НЕВАТОМ
    Арт. 00-00054273
    62 790
  • Стакан монтажный SMK-031-020-0-0 купить | НЕВАТОМ
    Арт. 00-00055241
    22 320
  • Стакан монтажный SMK-031-024-0-0 купить | НЕВАТОМ
    Арт. 00-00055253
    57 750
  • Стакан монтажный SMK-035-000-0-0 купить | НЕВАТОМ
    Арт. 00-00055264
    17 030
  • Стакан монтажный SMK-035-010-0-0 купить | НЕВАТОМ
    Арт. 00-00055267
    22 320
  • Стакан монтажный SMK-035-011-0-0 купить | НЕВАТОМ
    Арт. 00-00055290
    31 720
  • Стакан монтажный SMK-035-012-0-0 купить | НЕВАТОМ
    Арт. 00-00055274
    61 460
  • Стакан монтажный SMK-035-013-0-0 купить | НЕВАТОМ
    Арт. 00-00055284
    62 790
Показывать объектов на странице
Страница
Если не нашли товар с необходимыми параметрами, воспользуйтесь функцией “Рассчитать нестандарт”
Характеристики
Товарная группа Вентиляторы
Категория Аксессуары к вентиляторам
Производитель НЕВАТОМ
Страна производства Россия
Материал проточной части оцинкованная сталь
Исполнение общего назначения
Материал корпуса оцинкованная сталь
Документы
Опции
Полезная информация

Общая информация о группе товаров Вентиляторы

НЕВАТОМ производит вентиляторы различных модификаций, которые используют как в простых вентиляционных системах, так и в более сложных системах кондиционирования. Вентиляторы обеспечивают механическую тягу в системах общеобменной, приточной и вытяжной вентиляции и кондиционирования.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

В НЕВАТОМ вентиляторы изготавливают из высококачественных материалов и комплектующих. Они обеспечивают надежную работу оборудования в течение длительного времени. Все оборудование проходит пооперационный контроль качества.

Вентиляторы устанавливают в прямоугольных или круглых каналах систем кондиционирования и вентиляции. Их используют в промышленных, жилых и общественных зданиях.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРОВ

Все вентиляторы предназначены для удаления воздуха и других невзрывоопасных газовоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, а температура не выше температуры, указанной в технических характеристиках вентиляторов. В перемещаемых средах не должны присутствовать липкие вещества, абразивные и волокнистые материалы. Содержание пыли и других твердых примесей не должно быть более 0,1 г/м³.

Вентилятор не требует обслуживания в процессе работы при соблюдении потребителем правил эксплуатации.

РЕГУЛИРОВАНИЕ ОБОРОТОВ ДВИГАТЕЛЯ ВЕНТИЛЯТОРОВ

Производительность вентиляторов можно регулировать, изменяя скорость вращения двигателя. Число оборотов двигателя изменяют с помощью частотных преобразователей, симисторных регуляторов или ступенчатых трансформаторных регуляторов.
