Специальные щиты управления для ГОК «Денисовский»

23 июля 2020г.

Компания НЕВАТОМ изготовила для ГОК «Денисовский» системы автоматического управления для приточной установки с ротацией и 100% резервом.

Были спроектированы и произведены две абсолютно одинаковые системы, в которых предусмотрена ротация – поочередная работа систем для равномерной наработки моточасов и износа. При этом обеспечена независимость систем друг от друга, чтобы гарантировать запуск одной из них в качестве резервной установки в случае выхода из строя другой. При запуске любой из установок запускается вытяжной вентилятор.

Задачи

  • Минимизировать влияние одной системы на другую
  • Создать ЩУ, который смог бы справиться с управлением 2-х приточных установок. Расчетная мощность КАЖДОЙ из них – 315 кВт. С учетом вентилятора суммарный ток одной приточной системы – около 600А
  • Создать дисплей контроллера, на котором было бы удобно одновременно просматривать и контролировать состояние двух приточных и одной вытяжной систем

Решения

  • Использовали комбинированное устройство от компании Segnetics с панельным контроллером TRIM5 и производительным процессором
  • Спроектировали напольный шкаф, состоящий из 3-х секций: 1 центральная силовая вводная секция с вводными автоматическими выключателями и медными распределительными шинами. 2 секции на каждую из приточных систем, в которых расположены пускорегулирующая аппаратура и модули расширения для управления исполнительными механизмами. Частотные преобразователи также уставлены в секциях
  • Установили на лицевую дверь ЩУ сенсорный дисплей, на который программисты НЕВАТОМ вывели все системы с индикацией всех основных параметров

Для получения развёрнутой информации о подборе оборудования и наличии продукции на складе воспользуйтесь помощью специалистов в ближайшем филиале компании НЕВАТОМ.

23 июля 2020г.

Рекомендованное оборудование

Щит управления ABUm-KP-MP220/1-1-0-1-0 купить | НЕВАТОМ
Арт. 00-00052096
137 652
Щит управления ABUm-KP-MP220/2-1-0-1-0 купить | НЕВАТОМ
Арт. 00-00052102
139 074
Щит управления ABUm-KP-MP220/4-1-0-1-0 купить | НЕВАТОМ
Арт. 00-00052103
150 266
Щит управления ABUm-KP-MP220/6-1-0-1-0 купить | НЕВАТОМ
Арт. 00-00052104
189 118
Щит управления ABUm-KP-MP220/8-1-0-1-0 купить | НЕВАТОМ
Арт. 00-00052105
212 507
Щит управления ABUm-KP-MP220/10-1-0-1-0 купить | НЕВАТОМ
Щит управления ABUm-KP-MP220/12-1-0-1-0 купить | НЕВАТОМ
Щит управления ABUm-KP-MP220/14-1-0-1-0 купить | НЕВАТОМ
Щит управления ABUm-KP-MP220/16-1-0-1-0 купить | НЕВАТОМ
Щит управления ABUm-KP-MP220/18-1-0-1-0 купить | НЕВАТОМ

Читайте также:

Как выбрать панели ПВУ правильно | Блог
НЕВАТОМ
Как выбрать панели ПВУ правильно
25.10.2021
На подбор корпуса приточно-вытяжной установки влияют тип перемещаемой среды, специфика помещения, размер установки.
Щиты управления для сети клиник «МЕДСИ»
| Блог НЕВАТОМ
Щиты управления для сети клиник «МЕДСИ»
08.04.2021
Разработанная система предназначена для установок с бактерицидными фильтрами, пароувлажнителями, фреоновыми охладителями и резервной насосной группой.
Обновленные модели воздушных утепленных
клапанов: видеообзор | Блог НЕВАТОМ
Обновленные модели воздушных утепленных клапанов: видеообзор
31.03.2021
Компания НЕВАТОМ модернизировала линейку воздушных утепленных клапанов KVU.
Конструкция радиальных вентиляторов НЕВАТОМ
| Блог НЕВАТОМ

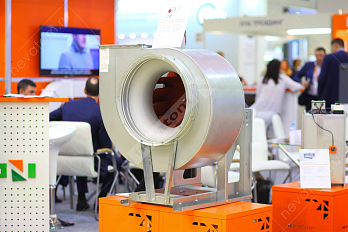

Конструкция радиальных вентиляторов НЕВАТОМ
