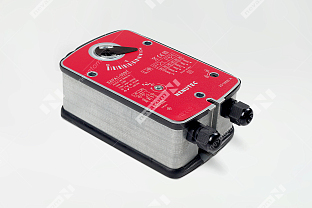

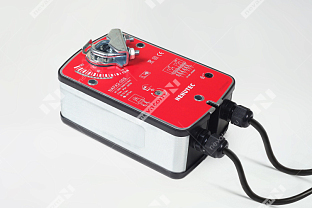

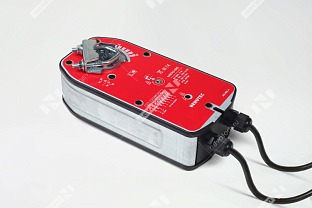

Клапан с электроприводом с возвратной пружиной

от ₽ 12 380
Описание

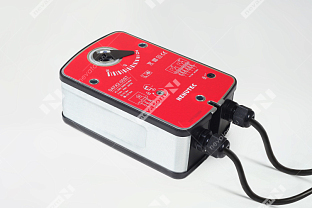

ПРИВОД NAFA

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

Приводы NENUTEC NAFA с возвратной пружиной разработаны и производятся для применения в системах вентиляции и кондиционирования. Широкий ассортимент позволяет применять привода компании NENUTEC с воздушными заслонками разных размеров, при условии правильного подбора привода под сечение заслонок, клапанов.

Приводы являются составной частью воздушных клапанов, используемых в качестве запорных, регулирующих и смесительных устройств в системах вентиляции и кондиционирования.

Вал привода соединен с лопаткой клапана. При подаче на привод напряжения вал поворачивает лопатку, регулируя тем самым поступление воздуха через клапан. При отключении питающего напряжения вал с лопаткой возвращаются в исходное (открытое или закрытое) положение с помощью возвратной пружины на редукторе привода. Для отдельных типоразмеров приводов имеется возможность ручного перевода лопатки в требуемое положение с помощью шестигранного ключа.

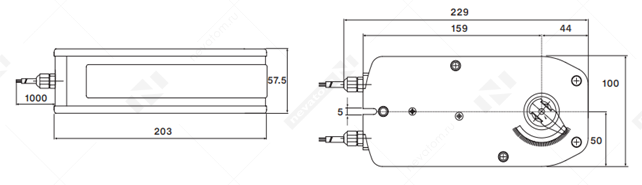

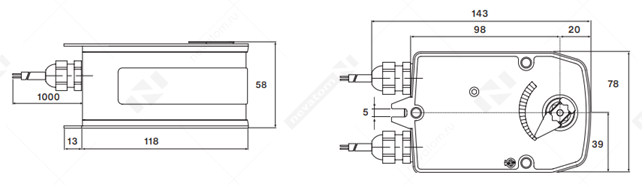

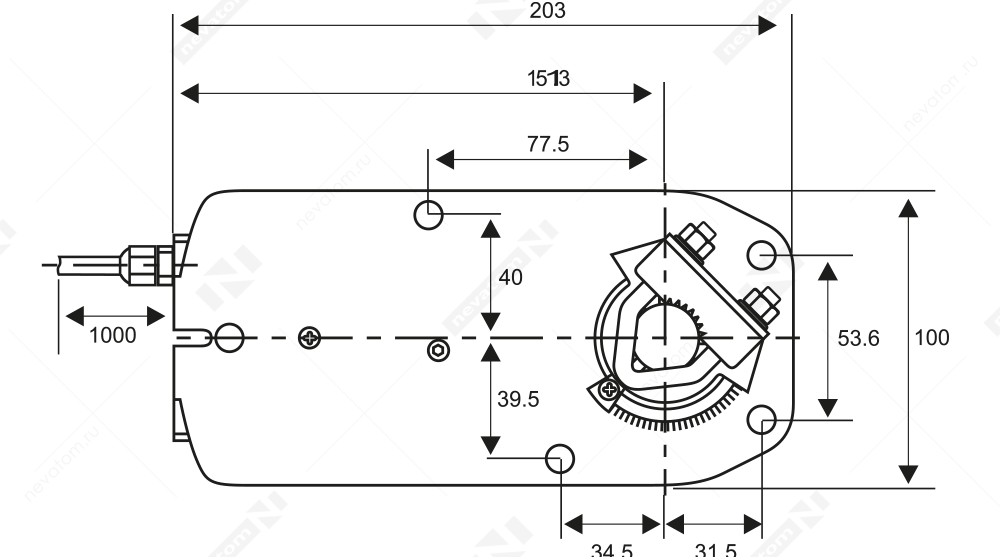

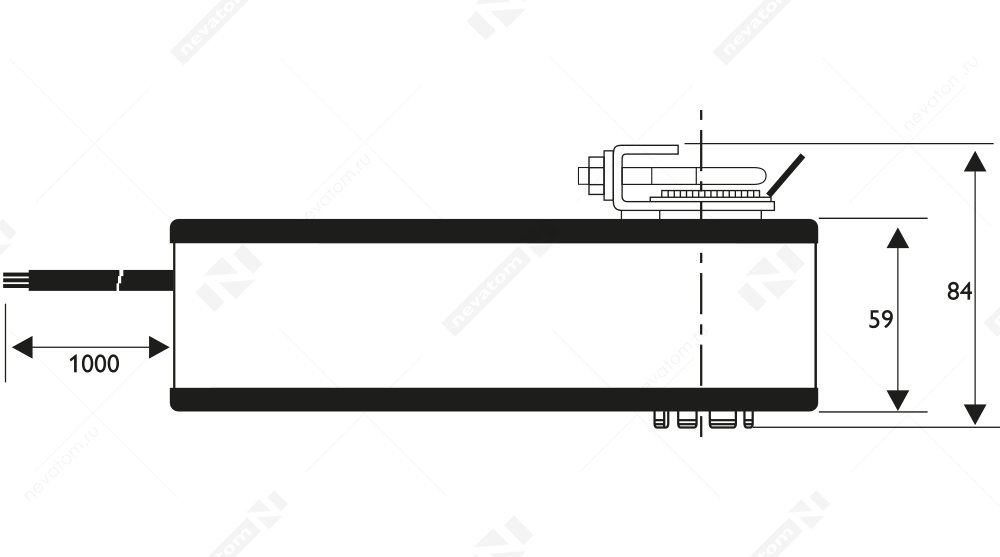

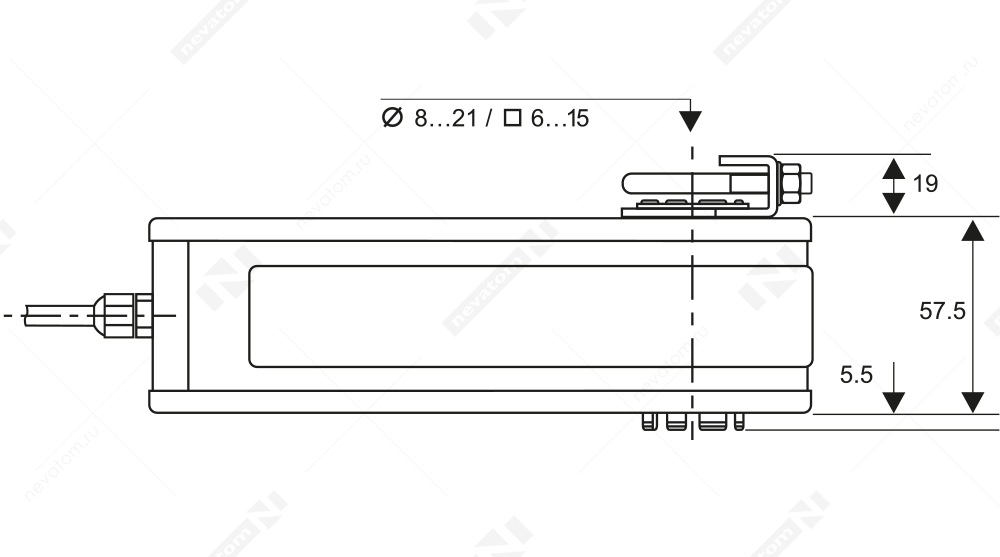

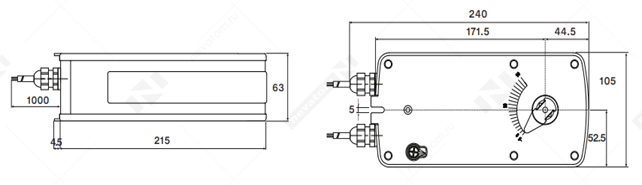

РАЗМЕРЫ ПРИВОДА (мм)

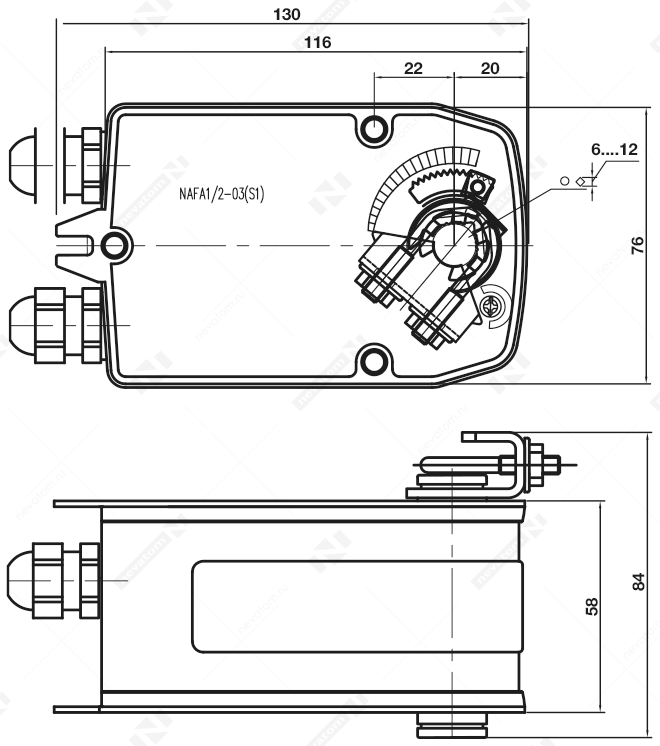

ГЧ_NAFA 03.png
                                         Модель NAFA 1(2)-03
NAFA 1(2)-05(S)_1.png
NAFA 1(2)-05(S)_2.png
                                      Модель NAFA 1(2)-05(S)

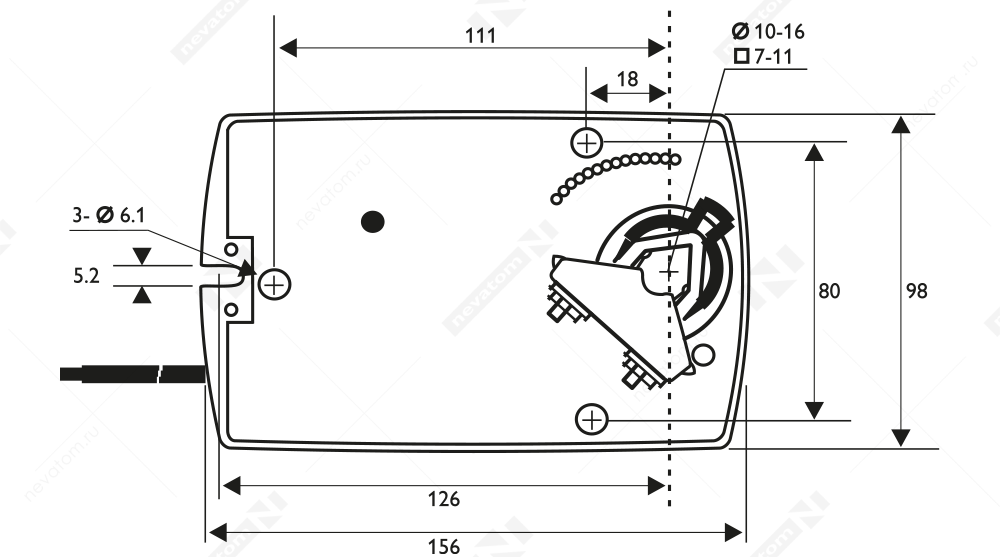

NAFA 1(2)-08(S)_1.png
NAFA 1(2)-08(S)_2.png
                                     Модель NAFA 1(2)-08(S)

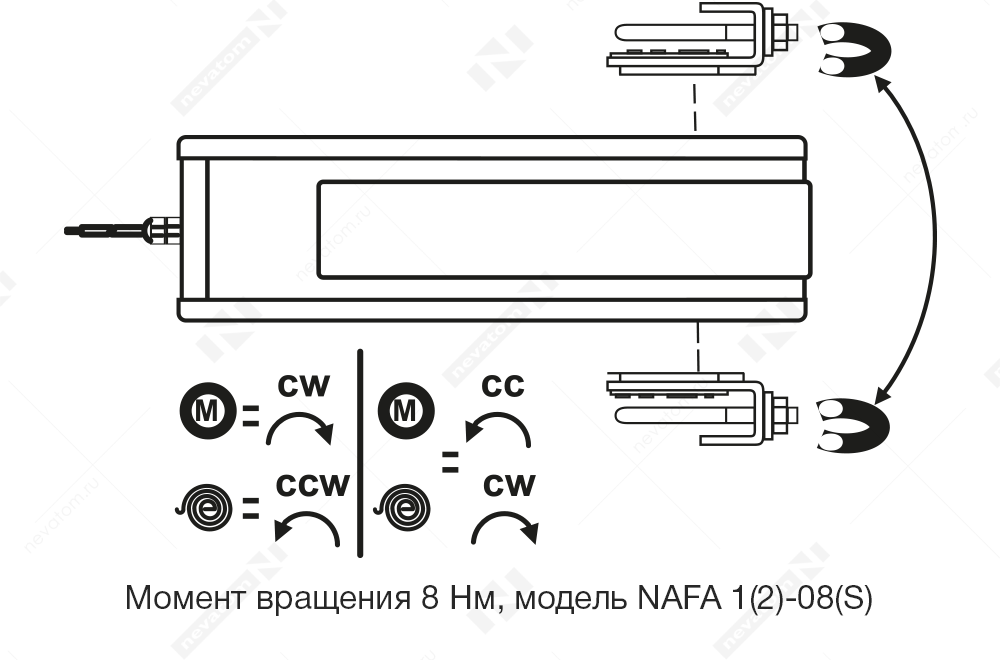

НАПРАВЛЕНИЕ ВРАЩЕНИЯ

2-х позиционное управление
По умолчанию по CW по часовой стрелке. Направление вращения может быть изменено путем перестановки вала клапана и адаптера привода.

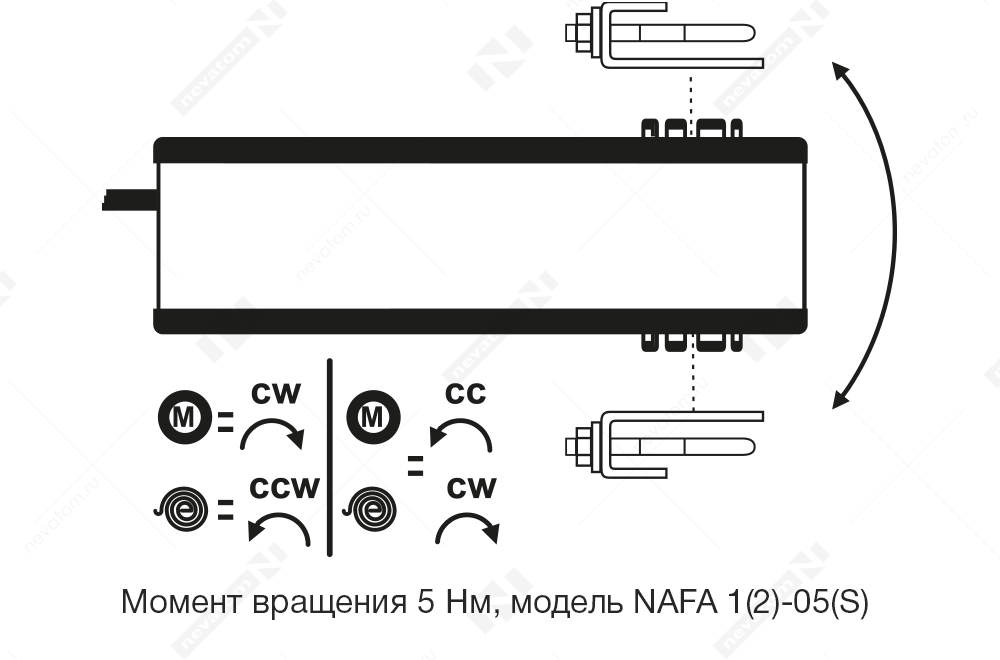

направление_вращения_NAFA 1(2)05(S).pngнаправление_вращения_NAFA 1(2)08(S).png

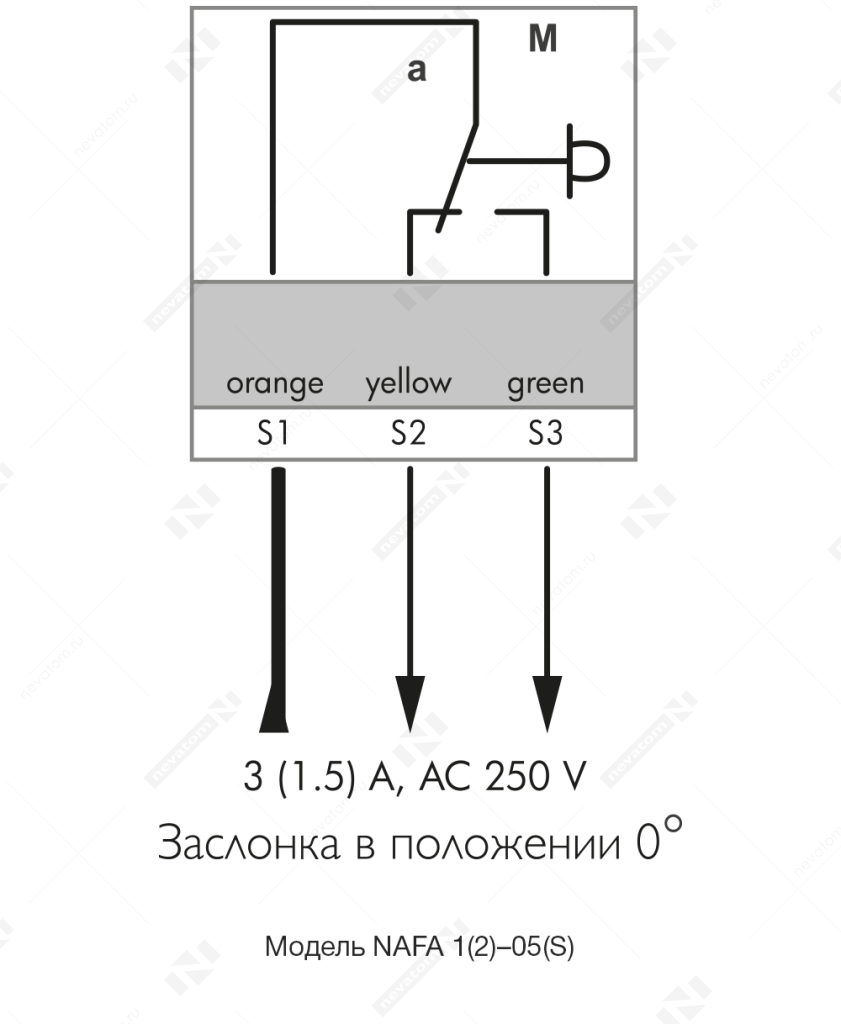

ВСПОМОГАТЕЛЬНЫЕ ПЕРЕКЛЮЧАТЕЛИ

Возможно подключение привода со вспомогательным переключателем.

Переключатели_NAFA 1(2)05(S).pngПереключатели_NAFA 1(2)08(S).png

РЕГУЛИРОВКА ВСПОМОГАТЕЛЬНЫХ ПЕРЕКЛЮЧАТЕЛЕЙ

По умолчанию установлен на 5°. Можно самостоятельно отрегулировать оптимальный угол в пределах от 0°до 90°.

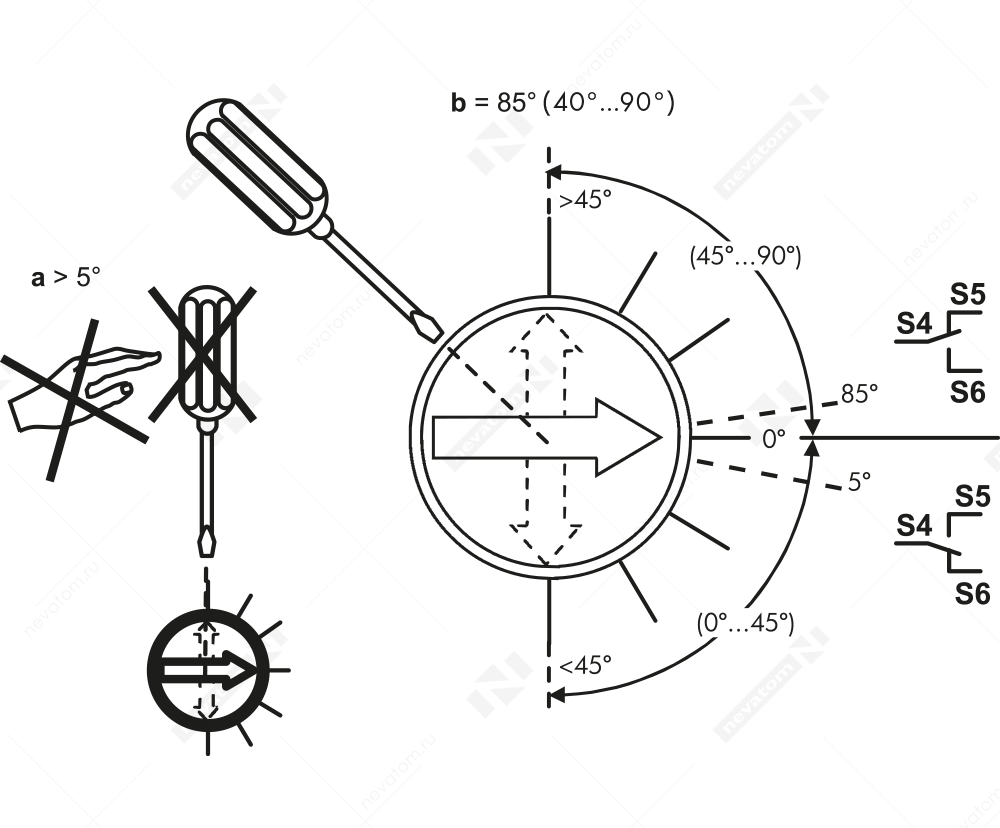

Регул.Вспом.Перекл-лей_NACA 1(2)–05(S1)_1(2)–10(S1)_NAFA 1(2)–05(S).png

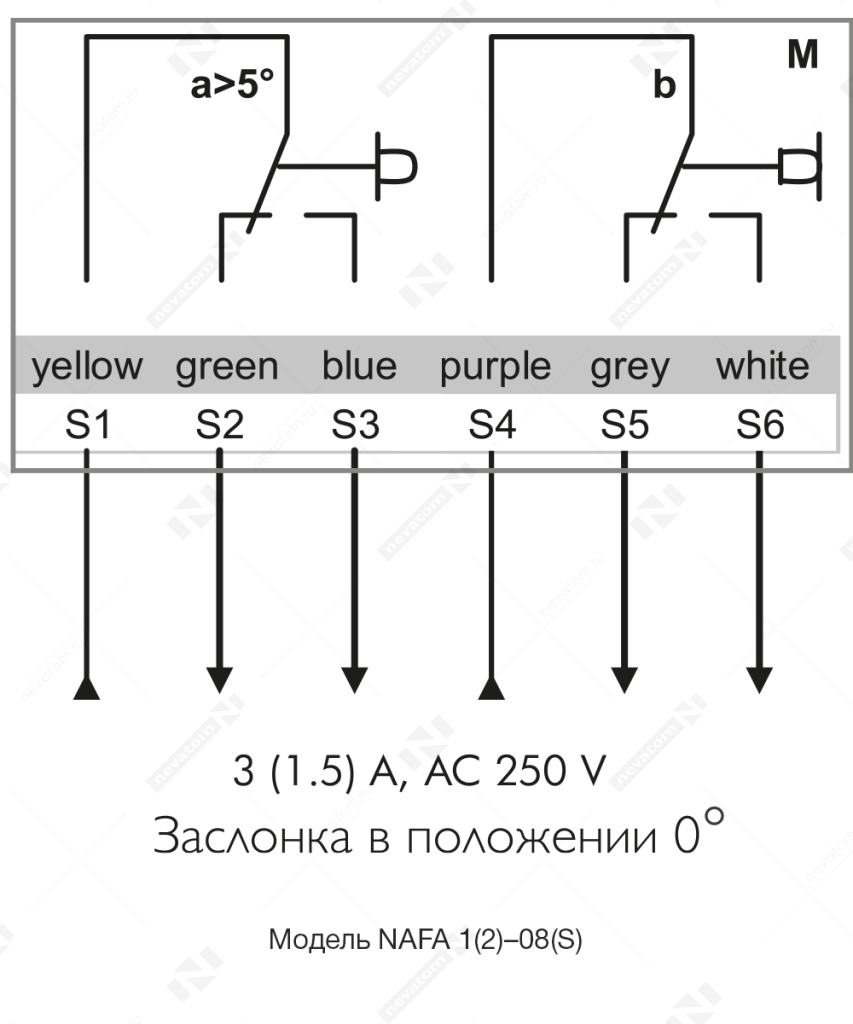

Переключатель «a» установлен заводом-изготовителем на 5° и не регулируется. Переключатель «b» установлен заводом-изготовителем на 85° и может быть отрегулирован в пределах от 40° до 90°.

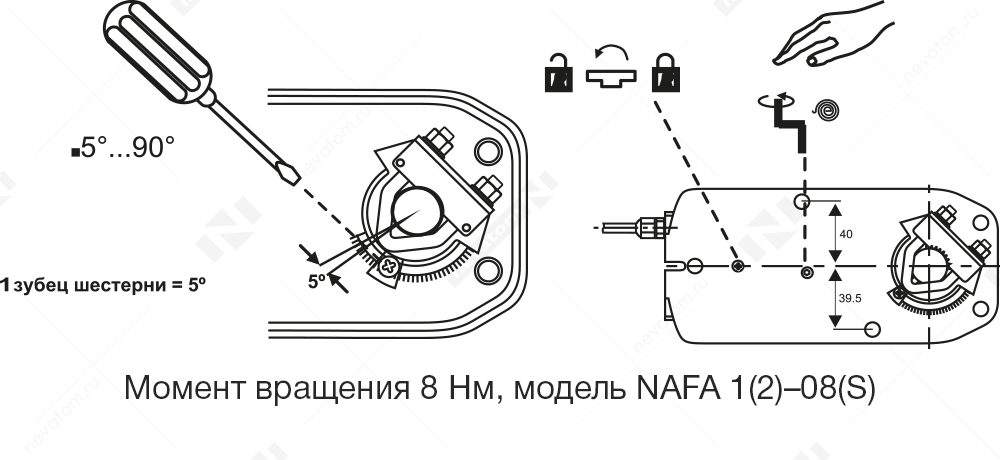

Регул.Вспом.Перекл-лей_NAFA 1(2)–08(S).png

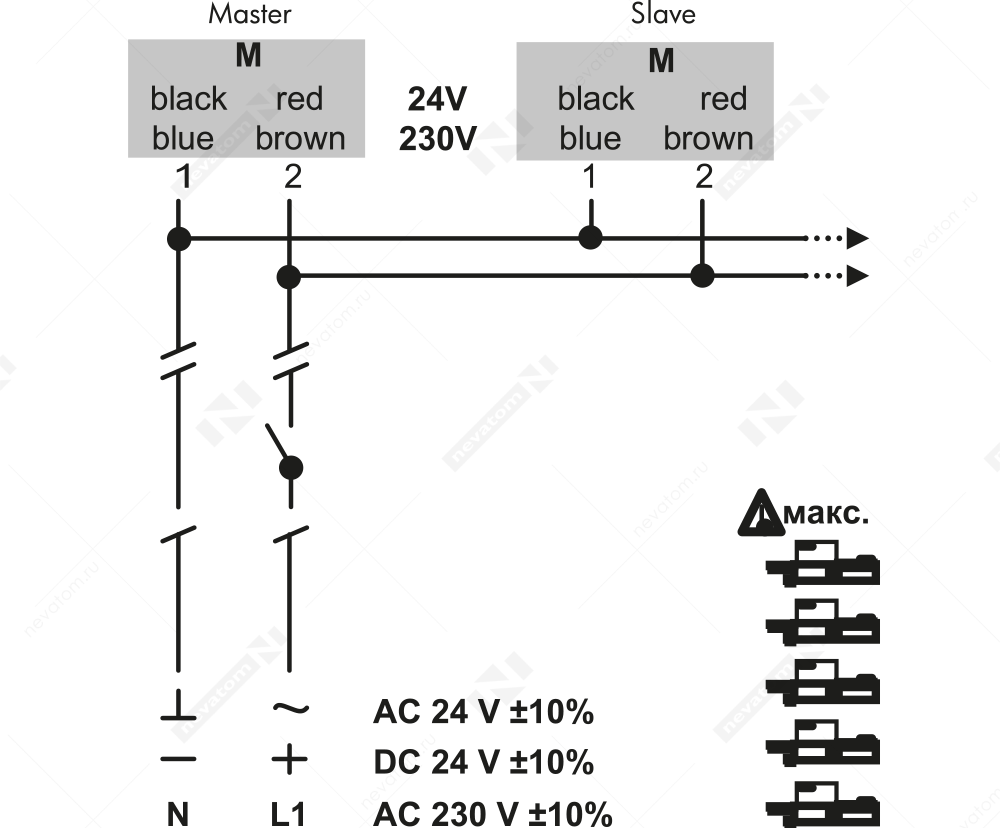

ПАРАЛЛЕЛЬНОЕ ПОДКЛЮЧЕНИЕ

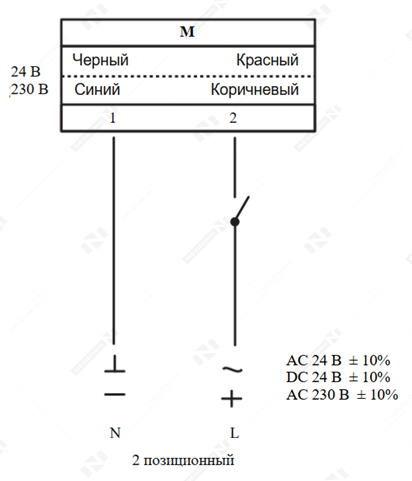

Возможно параллельное соединение нескольких приводов с соблюдением указанной схемы подключения.

Параллельн.подключение_NAFA 1(2)–05(S)_08(S).png

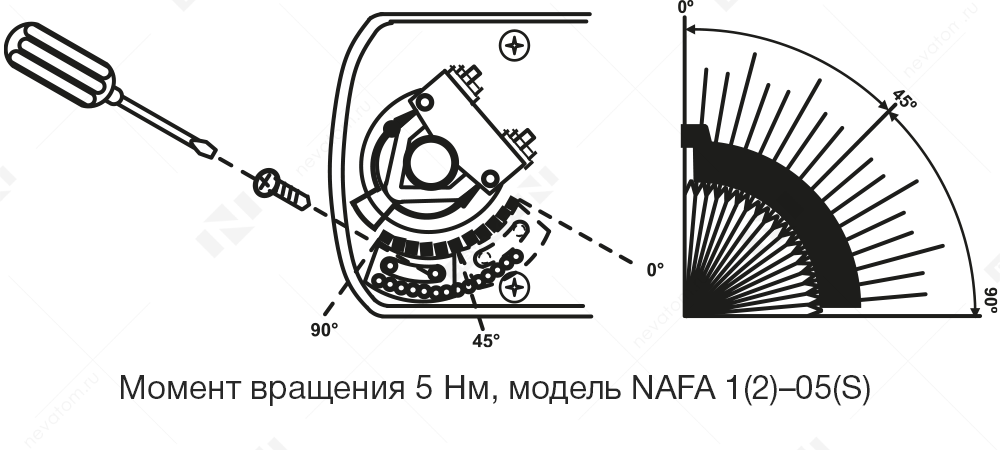

ОГРАНИЧЕНИЕ УГЛА ВРАЩЕНИЯ

ограничение угла вращения_NAFA 1(2)05(S).png    ограничение угла вращения_NAFA 1(2)08(S).png

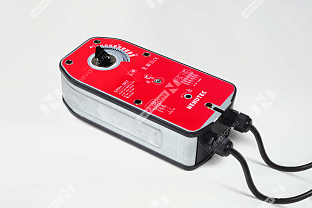

ПРИВОД SAFA

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Приводы являются составной частью воздушных клапанов, используемых в качестве запорных, регулирующих и смесительных устройств в системах вентиляции и кондиционирования. Привод SAFA специально разработан для управления положением заслонки в противопожарном клапане и клапане дымоудаления.

Вал привода соединен с лопаткой клапана. При подаче на привод напряжения вал поворачивает лопатку, регулируя тем самым поступление воздуха через клапан. Имеется возможность ручного перевода лопатки в требуемое положение с помощью шестигранного ключа.


ИЗМЕНЕНИЕ НАПРАВЛЕНИЯ ВРАЩЕНИЯ

По умолчанию вал привода вращается по часовой стрелке.

СМ__SASA/SAFA.png
AC/DC 24В: Подключение через изолированный трансформатор!

AC 230В: При отключении привода от сети переключающее устройство должно отсоединить фазовые провода (не менее чем на 3 мм).

ПОДКЛЮЧЕНИЕ ПРИВОДОВ

Приводы в зависимости от исполнения подключают к питающему напряжению 24 В или 220 В.

ВСПОМОГАТЕЛЬНЫЕ ПЕРЕКЛЮЧАТЕЛИ

Приводы исполнения S имеют 2 вспомогательных  переключателя. При этом оба переключателя фиксированные. Один переключатель «a» установлен предприятием-изготовителем на 5°, второй переключатель «b» установлен на 85°. Вспомогательные переключатели не регулируются.

вспомог.переключ.SASA/SAFA.png

ОСОБЕННОСТИ МОНТАЖА ПРИВОДОВ

Привод монтируют на предусмотренной для него площадке на корпусе воздушного клапана. Общие рекомендации по монтажу:
SASA/SAFA Особенности монтажа.png

ТЕМПЕРАТУРНЫЙ ДАТЧИК NTS 72

Температурный датчик «NTS 72» состоит из двух датчиков: датчика наружной температуры (TS1) и датчика температуры в канале (TS2). Оба датчика настроены на температуру 72°C и при ее превышении цепь размыкается.

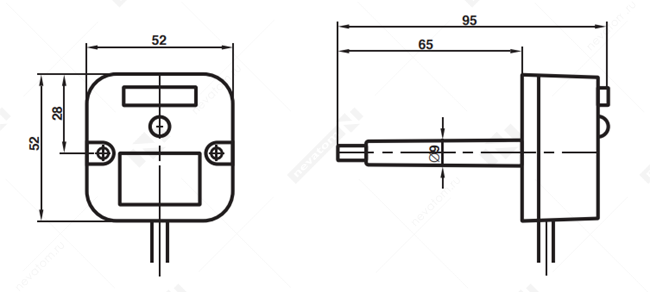

SAFA Температурный датчик NTS 72.png
Подбор товаров
Показаны 1 – 12 из 12 объектов, соответствующих запросу:
Сортировать по:
  • Привод NAFA 1-03 (24В, 3 Нм) купить | НЕВАТОМ
    Арт. 00-00057163
    12 380
  • Привод NAFA 1-05 (24В, 5 Нм) купить | НЕВАТОМ
    Арт. 00-00049169
    13 740
  • Привод NAFA 1-05S1 (24В, 5 Нм) купить | НЕВАТОМ
    Арт. 00-00052787
    14 430
  • Привод NAFA 2-03 (230В, 3 Нм) купить | НЕВАТОМ
    Арт. 00-00049168
    12 380
  • Привод NAFA 2-05 (230В, 5 Нм) купить | НЕВАТОМ
    Арт. 00-00049170
    13 740
  • Привод NAFA 2-05S (230В, 5 Нм) купить | НЕВАТОМ
    Арт. 00-00094238
    14 430
  • Привод NAFA 2-08 (230В, 8 Нм) купить | НЕВАТОМ
    Арт. 00-00049172
    17 480
  • Привод NAFA 2-08S (230В, 8 Нм) купить | НЕВАТОМ
    Арт. 00-00052789
    18 140
  • Привод SAFA 1-05 ST NO 5Nm 24VAC/DC купить | НЕВАТОМ
    Арт. 00-00046952
    15 830
  • Привод SAFA 1-08 ST NO 8Nm 24VAC/DC купить | НЕВАТОМ
    Арт. 00-00046927
    19 710
  • Привод SAFA 2-05 ST NO 5Nm 230VAC купить | НЕВАТОМ
    Арт. 00-00046942
    15 830
  • Привод SAFA 2-08 ST NO 8Nm 230VAC купить | НЕВАТОМ
    Арт. 00-00046944
    19 710
Показывать объектов на странице
Страница
Характеристики
Товарная группа Автоматика
Категория Приводы
Гарантия 12 мес.
Производитель NENUTEC
Страна производства Сингапур
Исполнение дымоудаления 400, общего назначения
Материал корпуса алюминий
Управляющий сигнал дискретный
Документы
Полезная информация

Общая информация о категории Приводы

ПРИМЕНЕНИЕ ПРИВОДОВ

Стандартные приводы NENUTEC разработаны и производятся для применения в системах вентиляции и кондиционирования. Широкий ассортимент позволяет использовать приводы компании NENUTEC с воздушными заслонками разных размеров.

МОДЕЛИ ПРИВОДОВ


2-х и 3-х позиционное управление
01 – момент вращения 5 Нм, модель NACA 1(2)-05(S1)
02 – момент вращения 10 Нм, модель NACA 1(2)-10(S1)
2-х позиционное управление
03 – момент вращения 5 Нм, модель NAFA 1(2)-05(S)
04 – момент вращения 8 Нм, модель NAFA 1(2)-08(S)

где S – датчик крайних положений оси заслонки
(S – вспомогательных переключателей 2 шт., S1 – вспомогательных переключателей 1 шт.)

ПРЕИМУЩЕСТВА И КОНСТРУКЦИЯ ПРИВОДОВ*

  • Выбор направления вращения
  • Регулируемый угол поворота
  • Соединительный кабель 1000 мм
  • Рабочее напряжение AC/DC 24 V и AC 230 V
* Пункты без наименования относятся ко всем вариантам исполнения

Общая информация о группе товаров Автоматика

Системы автоматического регулирования и управления являются неотъемлемой частью любой системы вентиляции, в задачу которой входит обеспечение воздухообмена, а также создание и поддержание требуемого микроклимата в помещении. Подобное оборудование повсеместно применяется на объектах различного назначения, включая производственные цеха, склады, спортивные и торговые комплексы, офисные центры, места общественного отдыха.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

К приборам автоматики для вентиляционных систем относятся такие изделия как: датчики температуры и давления, регуляторы скорости и температуры, устройства управления (контроллеры), реле защиты, а также исполнительные механизмы с электрическим приводом. Приборы автоматики позволяют поддерживать работу оборудования не только в автоматическом режиме, но также в режиме дистанционного и ручного управления.
