Обратные клапаны для вентиляции

от ₽ 2 630

К товарам

Описание

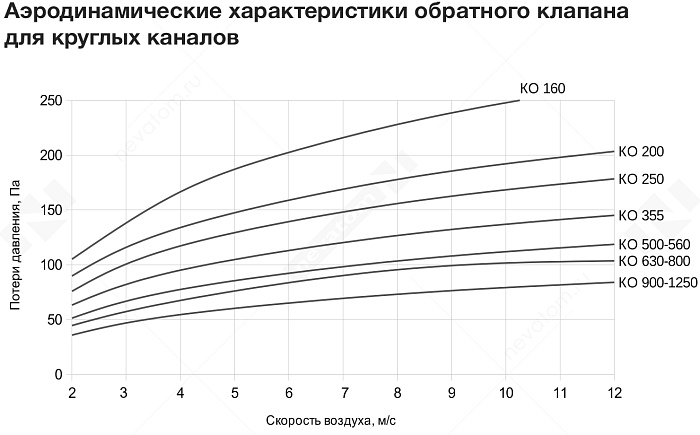

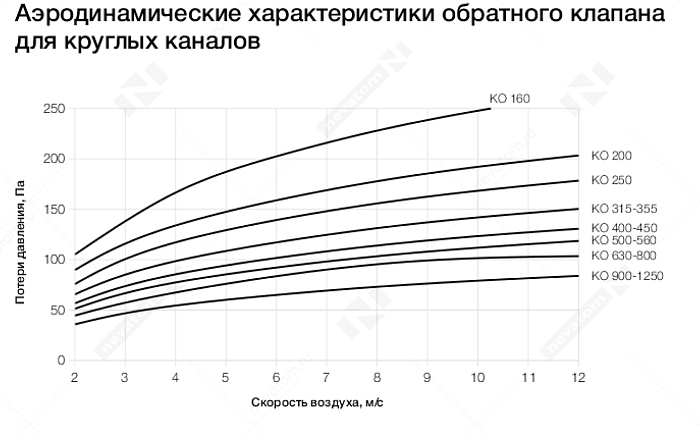

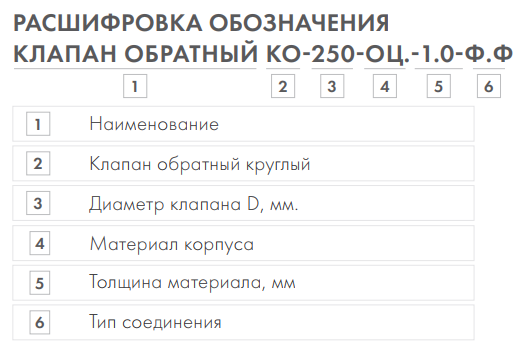

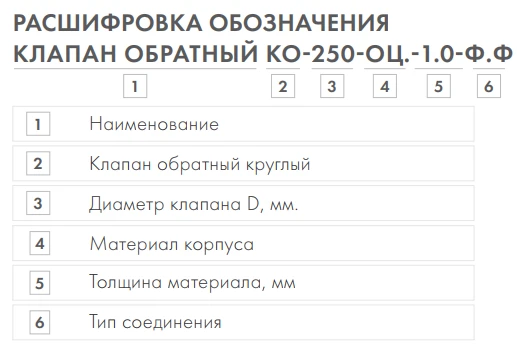

ОБРАТНЫЙ КЛАПАН КРУГЛОГО СЕЧЕНИЯ

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

Обратные клапаны общего назначения предназначены для предотвращения перетекания воздуха при отключенном вентиляторе. Корпус и регулирующую лопатку изготавливают из оцинкованной стали толщиной 1,0 мм. Клапан может быть установлен как горизонтально, так и вертикально в системе воздуховодов, но ось вращения заслонки должна быть строго в горизонтальном положении. При установке клапана в вертикальном воздуховоде поток воздуха должен быть направлен снизу вверх. Возможные соединения с воздуховодами: ниппель, фланец.

Рекомендуемая скорость движения воздуха перед клапаном – не менее 6 м/с
Максимальная скорость воздуха перед клапаном – 15 м/с

Чтобы лопатки оставались целыми, клапан устанавливают на расстоянии не менее трех диаметров сечения от вентилятора. Для клапанов диаметром от 800 мм включительно рекомендуется плавный пуск вентилятора.

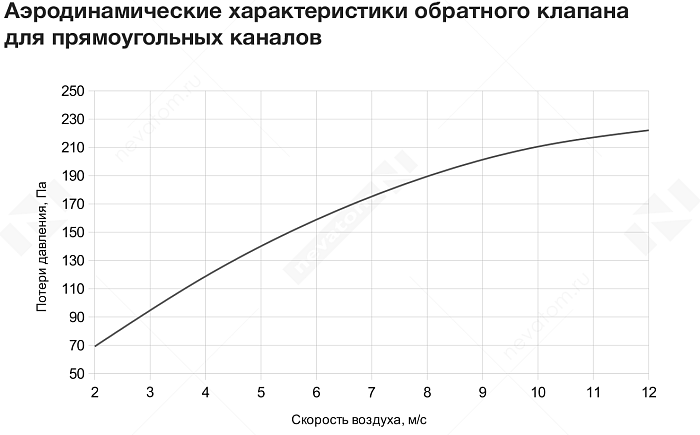

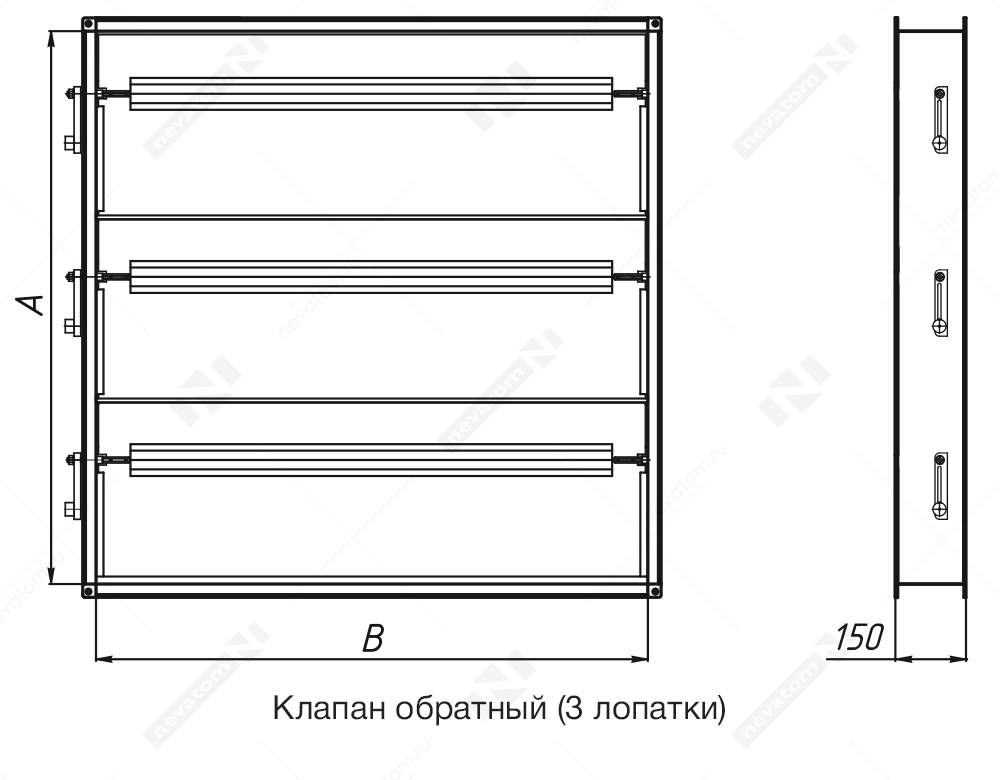

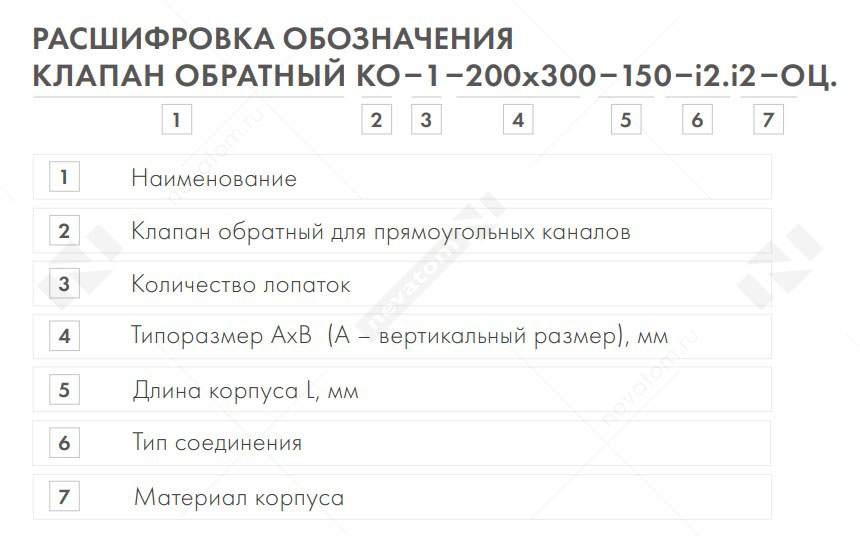

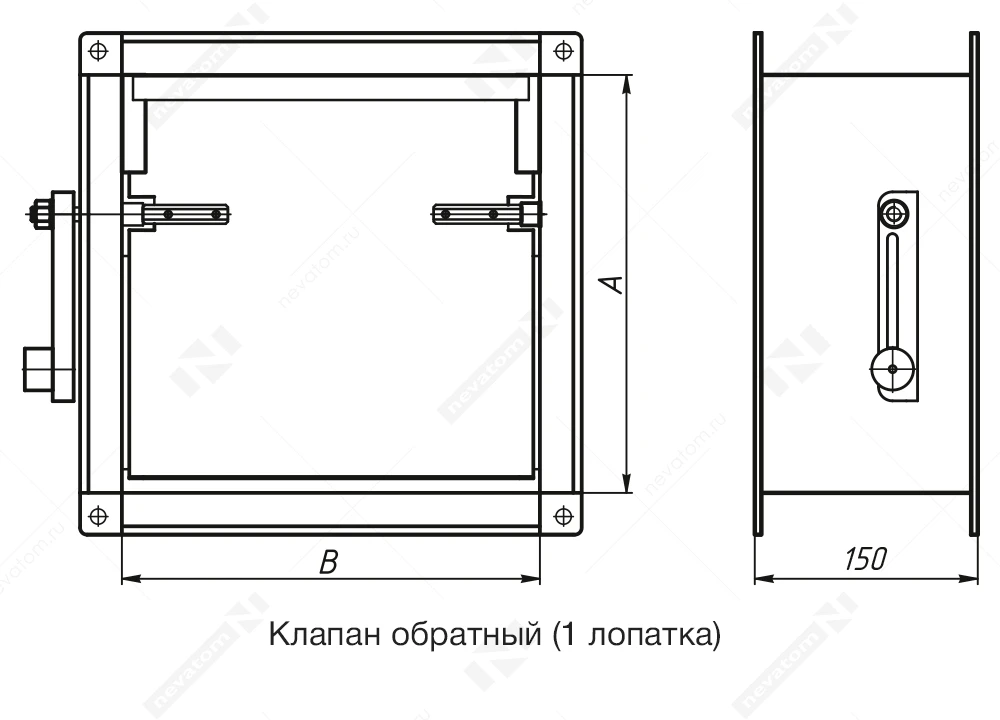

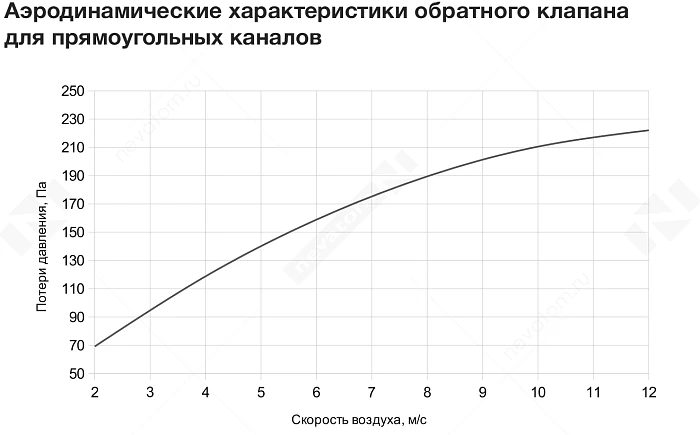

ОБРАТНЫЙ КЛАПАН ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ

Обратные клапаны * общего назначения предотвращают перетекание воздуха при отключенном вентиляторе.

Клапан может быть установлен как в горизонтальном, так и в вертикальном воздуховоде, но ось вращения заслонки должна быть строго в горизонтальном положении. При установке клапана в вертикальном воздуховоде поток воздуха должен быть направлен снизу вверх. Рекомендуемая скорость движения воздуха перед клапаном – не менее 6 м/с.

Используют два вида соединений: шинореечное и интегрированный фланец (подразделяется на TDC III и IF).

Максимальная скорость воздуха перед клапаном 12 м/с. Чтобы избежать повреждения лопаток, клапан устанавливают на расстоянии от трёх гидравлических диаметров сечения от вентилятора.

Возможно изготовление изделий с требуемыми характеристиками по индивидуальному заказу. Необходимо заполнить опросный лист для просчета комплектации.

* Возможны различия во внешнем виде изделия в связи с использованием оптимального типа соединения на момент выпуска продукции, что никак не влияет на заявленные технические характеристики изделия

Подбор товаров

Если не нашли товар с необходимыми параметрами, воспользуйтесь функцией “Рассчитать нестандарт”

Характеристики

Товарная группа	Клапаны
Категория	Обратные клапаны
Гарантия	24 мес.
Производитель	НЕВАТОМ
Страна производства	Россия
Исполнение	общего назначения
Материал корпуса	оцинкованная сталь
Материал заслонки / лопатки(-ок)	оцинкованная сталь
Максимальная температура перемещаемой среды	80 °С
Положение монтажа	любое
Максимальная скорость в сечении	12 м/с
