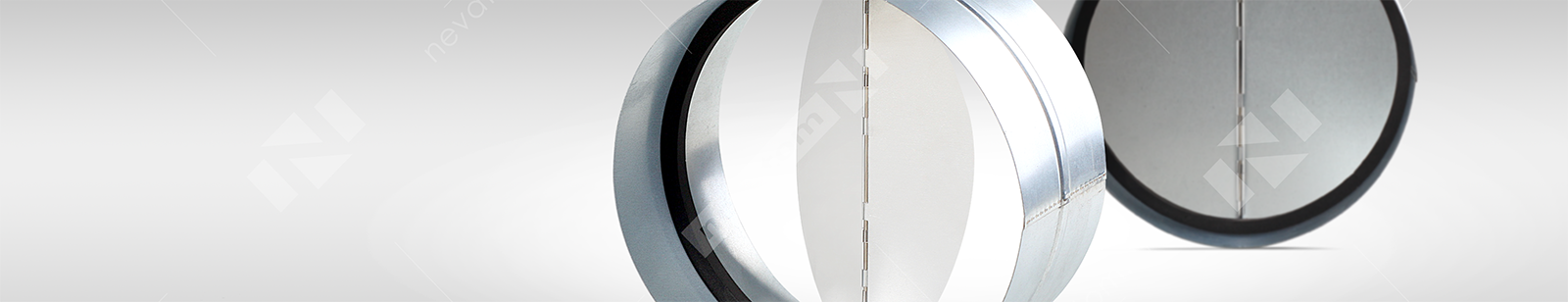

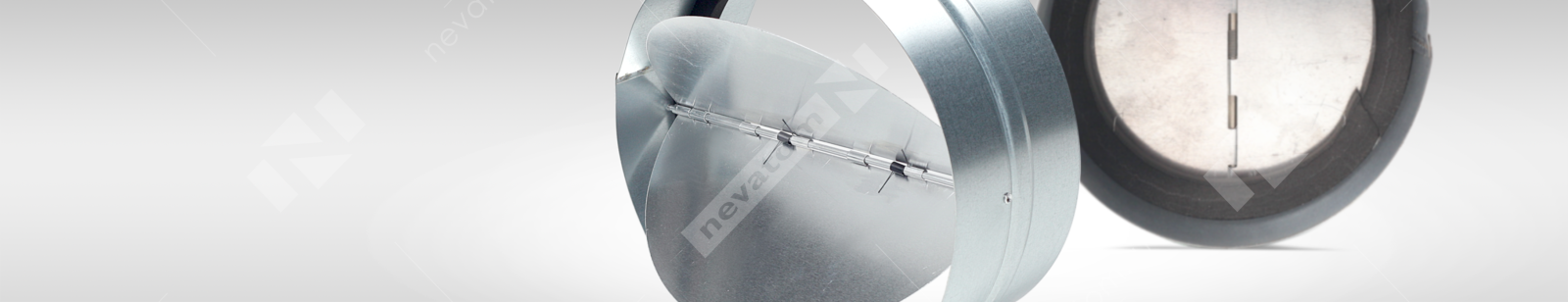

Обратные клапаны типа "бабочка"

от ₽ 528
К товарам
Описание
Обратные клапаны общего назначения предназначены для предотвращения перетекания воздуха при отключенном вентиляторе.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

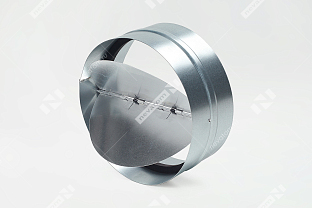

Функционально данный тип клапанов идентичен клапанам КО. Основное отличие заключается в конструкции лопаток (лепестков), принцип работы которых получил специфическое название «бабочка». Клапан открывается под действием воздушного потока, закрывается за счет давления пружин, расположенных по оси клапана. Клапан может быть установлен как вертикально, так и горизонтально таким образом, чтобы лепестки складывались по направлению воздушного потока. Корпус клапана изготавливают из оцинкованной стали, лопатки из алюминия. Клапан имеет ниппельное соединение. Герметичность клапана в закрытом положении обеспечивается специальной прокладкой.

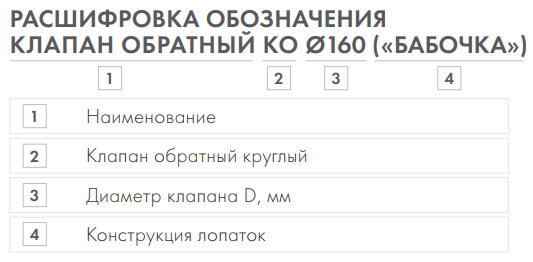

Расшифровка 69.png

РАСЧЕТ ПОТЕРЬ ДАВЛЕНИЯ КЛАПАНОВ ОБРАТНЫХ КО («БАБОЧКА»)

Потери давления можно рассчитать по формуле:

∆Р =0,5§рV2, где:

§ – коэффициент местного сопротивления
p – плотность воздуха, кг/м3
V – скорость воздуха через сечение клапана, м/с

Возможно изготовление изделий с требуемыми характеристиками по индивидуальному заказу. Необходимо заполнить опросный лист для просчета комплектации.
Подбор товаров
Показаны 1 – 6 из 6 объектов, соответствующих запросу:
Сортировать по:
  • Клапан обратный КО Ф100 (
  • Клапан обратный КО Ф125 (
  • Клапан обратный КО Ф160 (
  • Клапан обратный КО Ф200 (
  • Клапан обратный КО Ф250 (
  • Клапан обратный КО Ф315 (
Показывать объектов на странице
Страница
Если не нашли товар с необходимыми параметрами, воспользуйтесь функцией “Рассчитать нестандарт”
Характеристики
Товарная группа Клапаны
Категория Обратные клапаны
Гарантия 24 мес.
Производитель НЕВАТОМ
Страна производства Россия
Исполнение общего назначения
Материал корпуса оцинкованная сталь
Материал заслонки / лопатки(-ок) алюминий
Максимальная температура перемещаемой среды 70 °С
Положение монтажа любое
Максимальная скорость в сечении 10 м/с
Документы
Полезная информация

Общая информация о категории Обратные клапаны

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

Общая информация о группе товаров Клапаны

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».
