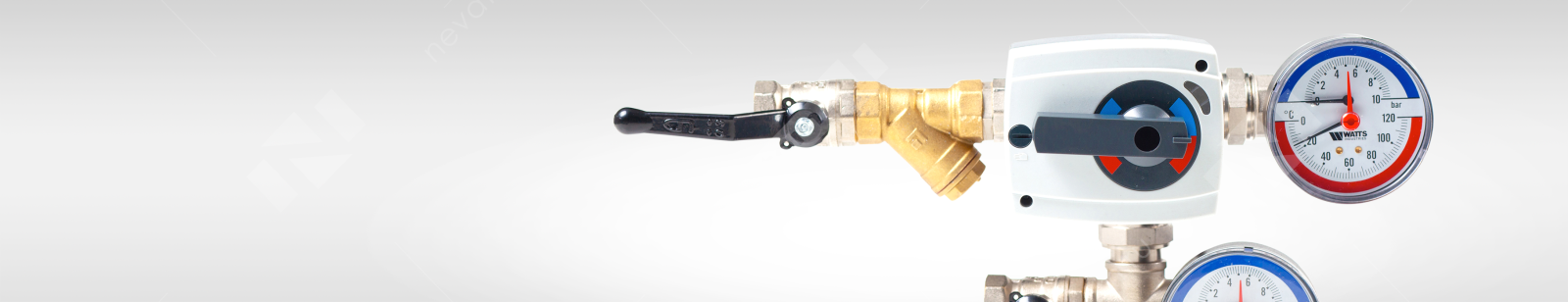

Узлы регулирования охладителей SUow3

от ₽ 26 543

Описание

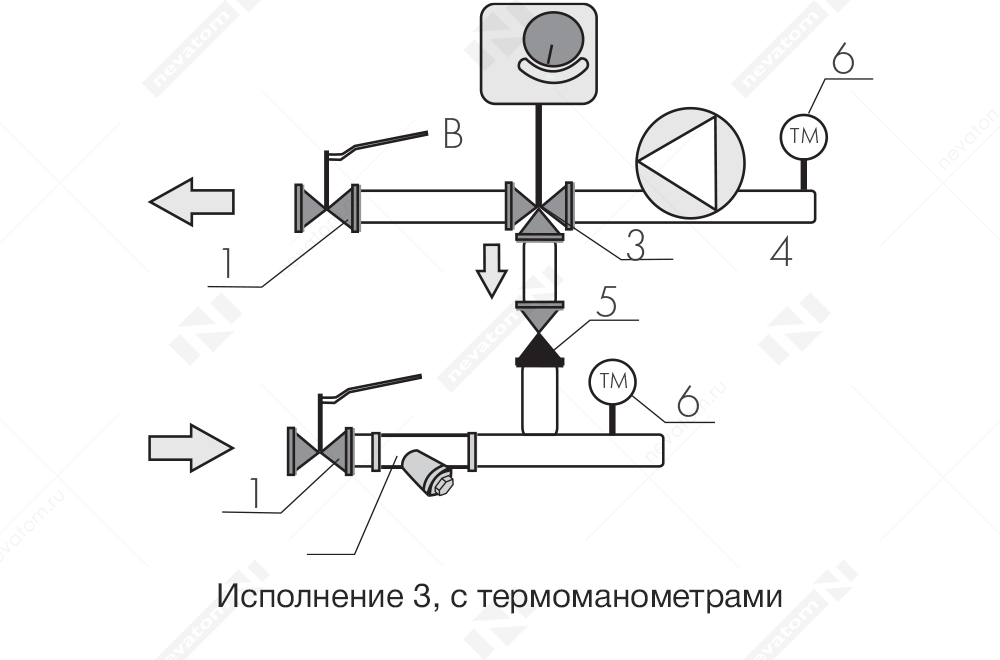

Основным элементом узла для водяного охладителя, как и у нагревателя, является регулирующий клапан (3). В отличие от узла для нагревателя в конструкции нет насоса.

Шаровые краны (1) служат для перекрытия рабочей среды в трубопроводах. Их устанавливают на подающей и обратной линиях. Сетчатый фильтр (2) устанавливают на подающую линию для защиты теплообменника и элементов узла от попадания мелких примесей. Манометры и термометры (6) позволяют наблюдать за характеристиками в контуре узла регулирования. Давления, создаваемого в холодильной машине, хватает для прохода холодоносителя через теплообменник. Регулирующий клапан расположен на входе в охладитель. Автоматическое регулирование происходит путем разделения подаваемого холодоносителя.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

При полностью открытом клапане весь холодоноситель поступает в воздухоохладитель, при этом мощность охлаждения будет максимальной. При закрытом клапане холодоноситель проходит через перемычку, минуя теплообменник. При этом мощность будет минимальной. Во всех промежуточных положениях клапана часть холодоносителя подается на теплообменник, а часть перезапускается в сеть. Расход холодоносителя через узел во всех положениях регулирующего клапана одинаковый

По умолчанию узел имеет прямой принцип сборки — регулирующий клапан устанавливают на линии подачи в теплообменник.

Подбор товаров

Найдено 12 объектов

Показаны 1 – 12 из 12 объектов, соответствующих запросу:

Сортировать по:

Показывать объектов на странице

Страница

из 1

Характеристики

Товарная группа	Автоматика
Категория	Смесительные узлы
Гарантия	12 мес.
Производитель	НЕВАТОМ
Страна производства	Россия
Исполнение	общего назначения
Материал секций	латунь
Положение монтажа	любое
Тип теплоносителя / холодоносителя	вода, гликолевые смеси

Документы

Техническая документация
Каталог "Автоматика"
18.85 Mb (pdf)
BIM-модель "Смесительный узел SUow3"
1.37 Mb (rfa)
Декларация соответствия "Смесительные узлы"
308.98 Kb (pdf)
Руководство по эксплуатации "Узлы регулирования Suow3"
465.18 Kb (pdf)
Руководство по эксплуатации "Узлы регулирования Suow3 pr"
487.91 Kb (pdf)

Полезная информация

Общая информация о категории Смесительные узлы

Узлы предназначены для регулирования температуры тепло (холодо) носителя в контуре теплообменника, посредством чего происходит регулирование температуры обрабатываемого воздуха, проходящего через теплообменник.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

ОСНОВНЫЕ КОМПЛЕКТУЮЩИЕ УЗЛЫ РЕГУЛИРОВАНИЯ

Регулирующие поворотные клапаны предназначены для изменения температуры теплоносителя в системах отопления, вентиляции и кондиционирования. Пропускная способность клапанов для узлов в сборе от 1,6 до 40 м3/ч. Клапаны имеют резьбовое соединение и могут быть использованы в качестве смесительного или разделительного устройства.

Привод предназначен для управления регулирующим поворотным клапаном.

Насосы предназначены для принудительного движения теплоносителя через узел регулирования и нагреватель. Основной задачей является обеспечение минимального напора для достижения требуемых параметров по воздуху. Перекачиваемая жидкость должна быть чистой, без твердых включений и минеральных масел, не вязкой и химически нейтральной.

Не допускается работа насоса без теплоносителя.

В линейке Nevatom представлено две серии узлов: стандартная и премиальная.

ПРАВИЛА ПОДБОРА УЗЛОВ

Чтобы подобрать узел для теплообменника, нужно выбрать регулирующий клапан по его основной характеристике и циркуляционный насос по производительности и напору. Рассчитанное значение Kvs округляется до ближайшего большего значения.

Если мощность воздухонагревателя неизвестна, то ее можно рассчитать по формуле:

Рассчитываем расход теплоносителя в теплообменнике по формуле:

УСТАНОВКА И НАЛАДКА СМЕСИТЕЛЬНЫХ УЗЛОВ

Все работы по монтажу, пусконаладке и вводу в эксплуатацию должны выполнять только аттестованные специалисты в соответствии с утвержденным проектом
Установка узла возможна внутри помещения с температурой воздуха не ниже 0 °С и не выше 40 °С
Необходимо самостоятельно выполнить теплоизоляцию узла регулирования охладителя, т.к. конденсирующаяся на холодных поверхностях влага может вывести из строя электрические компоненты узлов, находящиеся под напряжением
Необходимо установить воздухоотводчики
Необходимо предусмотреть достаточное пространство для обслуживания регулирующего клапана и электропривода, отстойника фильтра и шаровых кранов
Если узел присоединяют к теплообменнику при помощи гибких подводок, то смесительный узел закрепляют за трубы хомутами к стене или жесткой конструкции
Фильтр устанавливают отстойником вниз. Электропривод устанавливают на смонтированный узел. Он не должен быть направлен вниз
Необходимо исключить возможность передачи механических нагрузок от трубопроводов системы

СЕРВИСНОЕ ОБСЛУЖИВАНИЕ

Необходимо выполнять осмотр узла регулирования не реже двух раз в год: в начале и в конце сезона. Периодически нужно очищать отстойник фильтра. Частоту чистки определяют условия эксплуатации. При чистке фильтра шаровые краны закрывают.

Общая информация о группе товаров Автоматика

Системы автоматического регулирования и управления являются неотъемлемой частью любой системы вентиляции, в задачу которой входит обеспечение воздухообмена, а также создание и поддержание требуемого микроклимата в помещении. Подобное оборудование повсеместно применяется на объектах различного назначения, включая производственные цеха, склады, спортивные и торговые комплексы, офисные центры, места общественного отдыха.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

К приборам автоматики для вентиляционных систем относятся такие изделия как: датчики температуры и давления, регуляторы скорости и температуры, устройства управления (контроллеры), реле защиты, а также исполнительные механизмы с электрическим приводом. Приборы автоматики позволяют поддерживать работу оборудования не только в автоматическом режиме, но также в режиме дистанционного и ручного управления.
