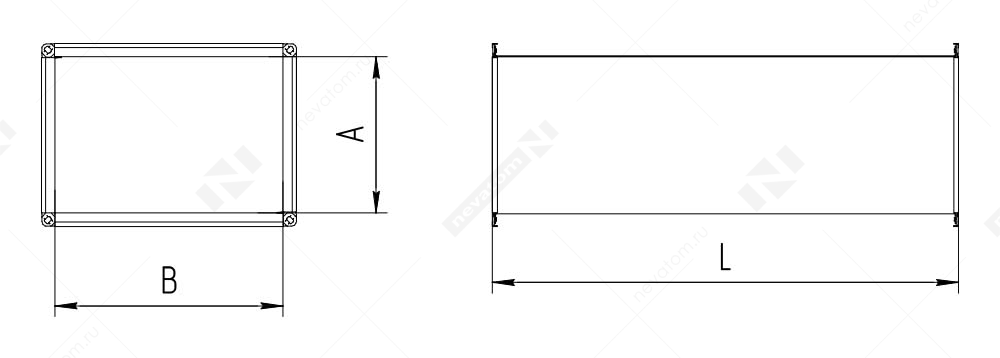

ВОЗДУХОВОДЫ ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ

Компания НЕВАТОМ производит стальные прямоугольные воздуховоды различной конфигурации, отвечающие требованиям ТУ 4863-002-58769768-2014 «Конструкции вентиляционные классов A, B, C, D» и СП 60.13330.2020.

Если вы не найдете нужный вам вариант воздуховодов ни в каталоге, ни в конфигураторе изделий, пришлите нам заявку на просчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

Вы можете выбрать тип конструкции и соединения, разновидность стали, размеры в мм. Такая гибкость обеспечивает соответствие изготовленных воздуховодов вашим требованиям, сокращает время и стоимость монтажа систем вентиляции. Подбирайте и заказывайте воздуховоды в нужном исполнении прямо на сайте самостоятельно.

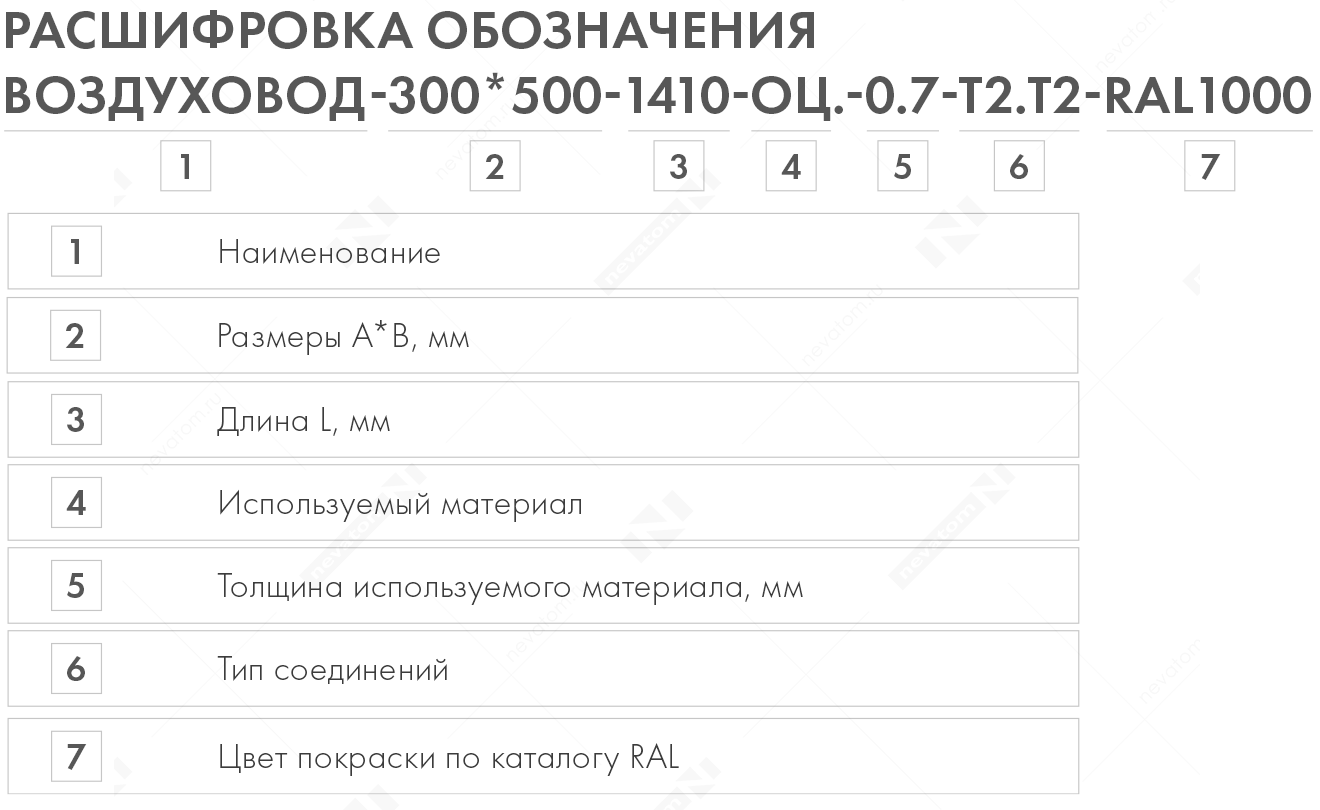

Расшифровка обозначения_стр19.png

ТИПИЗАЦИЯ ПРЯМОУГОЛЬНЫХ ВОЗДУХОВОДОВ НЕВАТОМ

Мы предлагаем различные возможности заказать воздуховоды прямоугольного сечения:
  • Наиболее популярные конфигурации стандартной длины с фиксированным типом соединения частично представлены в каталоге товаров
  • Нестандартное исполнение вы можете подобрать в конфигураторе, где предоставляется возможность выбрать тип воздуховода, вид стали (оцинкованная, нержавеющая, черная), указать индивидуальные размеры и соединительный профиль
Стандартные длины прямоугольных воздуховодов НЕВАТОМ имеют следующие значения:
  • 1410 мм при соединении интегрированным фланцем TDC III 20
  • 1390 мм при соединении интегрированным фланцем TDC III 30
  • 1500 мм при шинореечном соединении

Размер сечения воздуховодов стандартной длины выбирается индивидуально. Если используется сталь толщиной 1.2 мм, он может составлять до 4000х4000 мм. Если хотя бы одна из сторон поперечного сечения больше 1000 мм и полупериметр больше 2000 мм, рекомендуется изготовление усиленных прямоугольных воздуховодов (см. ниже). Минимальное сечение независимо от типа металла составляет 100х100 мм.

Помимо стандартного исполнения к заказу доступны прямоугольные воздуховоды для систем вентиляции в следующих конфигурациях:

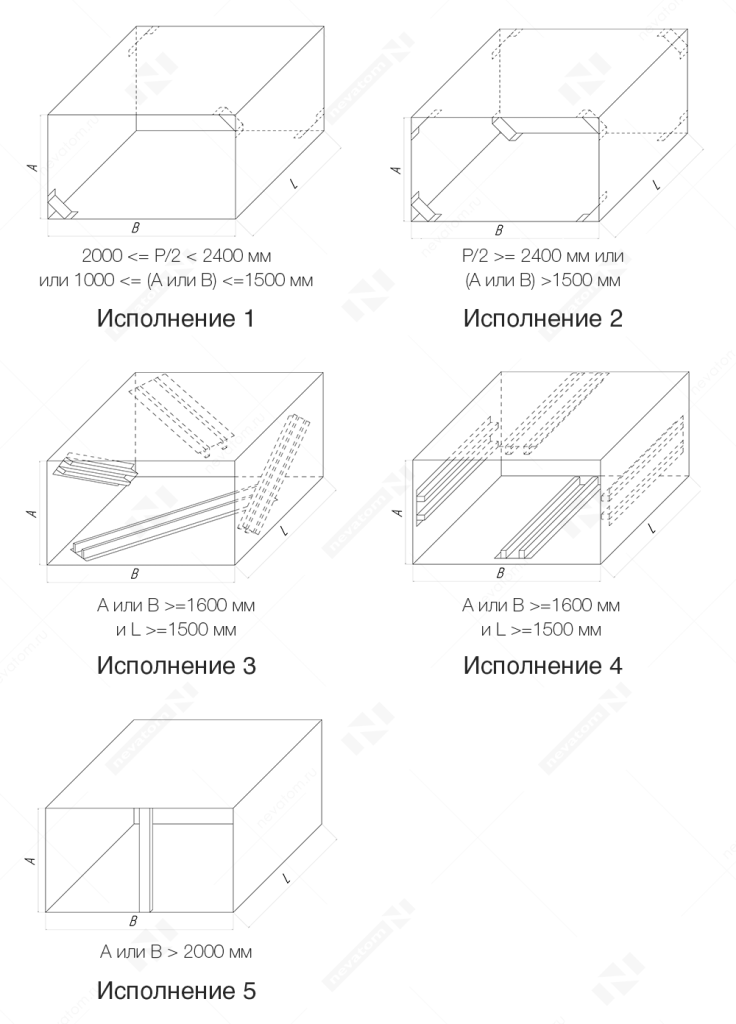

  • Усиленные – в их конструкции предусмотрены дополнительные элементы, повышающие жесткость корпуса

Типизация прямоугольных воздуховодов.png

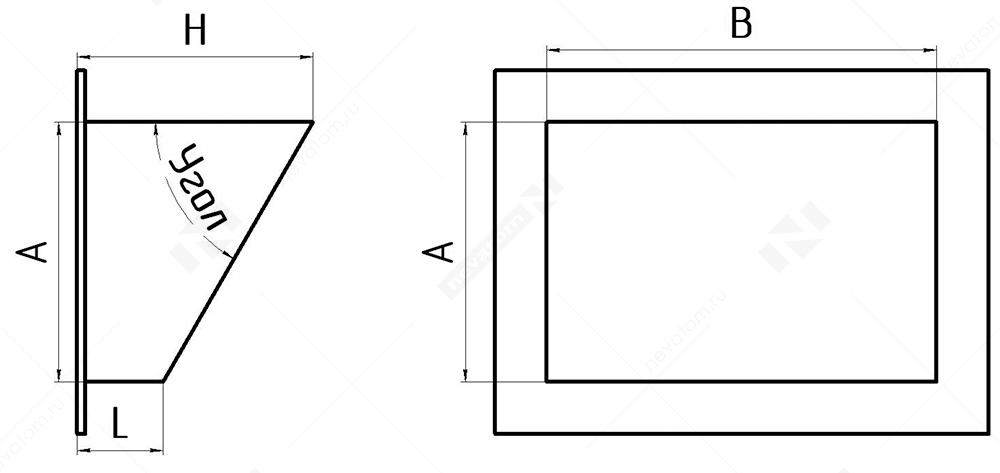

  • Со скосом – угол скоса варьируется в диапазоне от 15 до 85 градусов
Со скосом.png

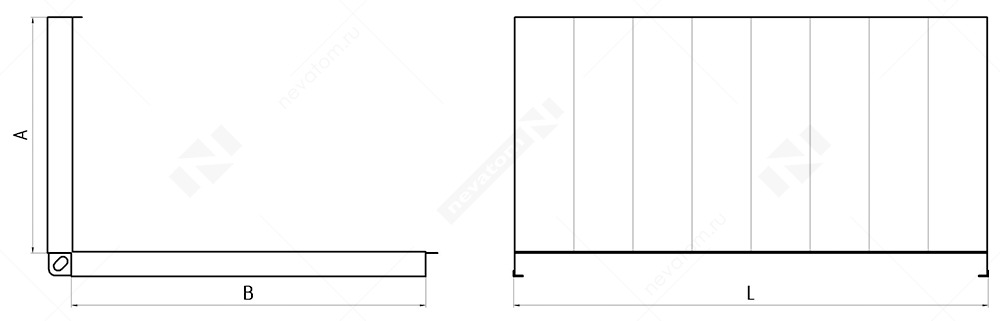

  • L-образные – поставляются в виде L-образных половинок, что сокращает расходы на доставку воздуховодов. Цельные вентиляционные каналы из половинок собирают прямо на объекте без использования специального инструмента – нужна только киянка. В замковое соединение на производстве добавляется бутиловый герметик, что обеспечивает высокую герметичность стыков L-образных воздуховодов


Если вам нужны прямоугольные воздуховоды стандартной конфигурации, но по индивидуальным размерам, подобрать их можно также в конфигураторе.

ТИПЫ СОЕДИНЕНИЯ

Для прямоугольных воздуховодов НЕВАТОМ предлагает несколько типов соединительного профиля. В каждом случае соединение подбирают с учетом размера изделий и требований к герметичности вентиляционной системы:

  • Интегрированный фланец TDC III – самая совершенная на сегодняшний день технология, которую в России и СНГ использует только компания НЕВАТОМ. При использовании этой технологии фланец формируется из того же металлического листа, из которого изготавливается корпус воздуховода.

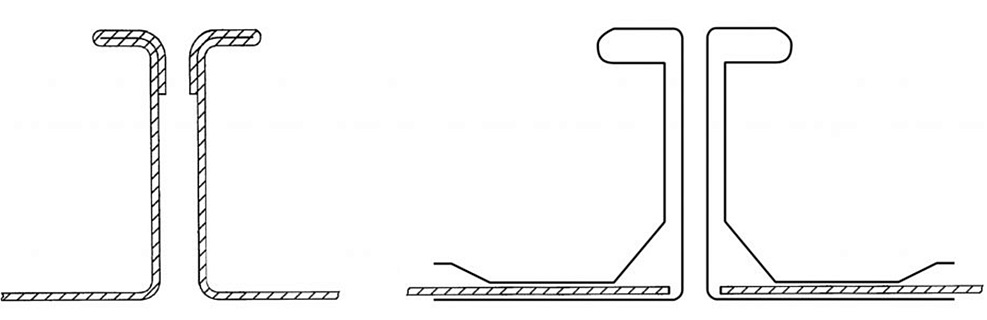

   Сечение интегрированного фланца (слева) и шинореечного соединения (справа)

Благодаря этому исключаются щели между телом воздуховода и соединительным профилем. По потерям воздуха прямоугольные воздуховоды с интегрированным фланцем TDC III, изготавливаемые компанией НЕВАТОМ, в 8 раз превосходят аналоги с шинореечным соединением: 0,47 м³/(ч*м²) против 4,07 м³/(ч*м²) – и отвечают классу плотности «C» по международному стандарту Eurovent 2.2.


Кроме того, такие воздуховоды обладают большей жесткостью, устойчивы к более высоким внешним нагрузкам, имеют более стабильную геометрическую форму благодаря специальному профилированию. А автоматизированные линии обеспечивают высокую скорость изготовления: на раскрой металлического листа и формовка воздуховода затрачивается не более 2 минут. А возможность обработки до 4 заготовок одновременно сокращает фактическое время производства до 40 секунд.

Подробнее о технологии интегрированного фланца вы можете узнать из цикла статей на нашем сайте.

  • Фланец из шинорейки – наиболее распространенный вид фланцев в России. Он изготавливается из металлического профиля и соединяется в цельную раму с помощью уголков. Далее рама устанавливается на раструб воздуховода и фиксируется методом пуклевания либо резьбовым соединением. Г-образная форма профиля шинорейки обеспечивает соединительной раме высокую жесткость и надежность. Однако, поскольку шинореечная рама является отдельным элементом, при ее фиксации на воздуховоде неизбежно остаются зазоры. Это приводит к утечкам воздуха, тепла.

  • Сварной фланец – изготавливается из металлического уголка и приваривается к корпусу воздуховода. Такое соединение используется при высоком давлении воздуха, если есть необходимость часто разбирать вентсистему, а также если сечение воздуховодов превышает 2000х2000 мм

Стандартные высоты всех перечисленных типов соединительного профиля составляют 20 либо 30 мм и выбираются в зависимости от величины полупериметра воздуховодов.

Заказывайте прямоугольные воздуховоды из оцинкованной, нержавеющей или черной стали на сайте НЕВАТОМ, рассчитывайте нестандарт в несколько кликов – и получайте счет быстрее, чем при заказе через менеджера!

Если при работе с сайтом у вас возникнут какие-либо вопросы, свяжитесь с нами любым удобным способом – и мы вам обязательно поможем!



Подбор товаров
Показаны 1 – 12 из 16 объектов, соответствующих запросу:
Сортировать по:
  • Воздуховод-100*100-1500-оц.-0.5-ш2.ш2 купить | НЕВАТОМ
  • Воздуховод-100*150-1500-оц.-0.5-ш2.ш2 купить | НЕВАТОМ
  • Воздуховод-150*150-1410-оц.-0.5-т2.т2 купить | НЕВАТОМ
  • Воздуховод-150*200-1410-оц.-0.5-т2.т2 купить | НЕВАТОМ
  • Воздуховод-200*200-1410-оц.-0.5-т2.т2 купить | НЕВАТОМ
  • Воздуховод-200*250-1410-оц.-0.5-т2.т2 купить | НЕВАТОМ
  • Воздуховод-200*300-1410-оц.-0.5-т2.т2 купить | НЕВАТОМ
  • Воздуховод-200*400-1410-оц.-0.7-т2.т2 купить | НЕВАТОМ
  • Воздуховод-300*300-1410-оц.-0.5-т2.т2 купить | НЕВАТОМ
  • Воздуховод-300*500-1410-оц.-0.7-т2.т2 купить | НЕВАТОМ
  • Воздуховод-400*400-1410-оц.-0.7-т2.т2 купить | НЕВАТОМ
  • Воздуховод-400*600-1410-оц.-0.7-т2.т2 купить | НЕВАТОМ
Показывать объектов на странице
Страница
Если не нашли товар с необходимыми параметрами, воспользуйтесь функцией "Конфигуратор" или “Рассчитать нестандарт”
Конфигурировать
Характеристики
Товарная группа Воздуховоды и фасонные элементы
Категория Воздуховоды
Производитель НЕВАТОМ
Страна производства Россия
Исполнение общего назначения
Материал корпуса оцинкованная сталь
Коррозионная агрессивность перемещаемой среды неагрессивная
Форма соединения прямоугольное
интегрированный фланец TDC III
Тип соединения интегрированный фланец TDC III
монтажная шина (шинорейка)
Тип соединения монтажная шина (шинорейка)
Документы
Полезная информация

Общая информация о группе товаров Воздуховоды и фасонные элементы


Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

Воздухораспределительная сеть должна обеспечивать пропуск достаточного объема воздуха при следующих условиях:
  • Герметичность
  • Минимальные потери напора
  • Скорость воздуха не выше допустимой по санитарным нормативам
  • Уровень шума не выше допустимого по санитарным нормативам
  • Минимальное занимаемое воздуховодами пространство
  • Тепло- и звукоизолированность (при необходимости)
В зависимости от конкретных условий подбирают оптимальную конфигурацию сети воздуховодов, их материал и сечение.

НОРМАТИВНЫЕ ДОКУМЕНТЫ

Номенклатура и основные размеры унифицированных деталей металлических воздуховодов, деталей систем вентиляции, распределительных устройств, материал изготовления воздуховодов и его толщина в зависимости от сечения воздуховодов установлены в следующих нормативных документах:

  • СП 60.13330.2020 (СНИП 41-01-2003) «Отопление, вентиляция и кондиционирование воздуха»
  • СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности»
  • ТУ 4863-002-58769768-2014 «Конструкции вентиляционные классов A, B, C, D»

ВОЗДУХОВОДЫ ДЛЯ ОБЩЕОБМЕННОЙ ВЕНТИЛЯЦИИ

Воздуховоды систем вентиляции и кондиционирования распределяют воздух и обеспечивают воздухообмен в помещениях.

Круглые и прямоугольные воздуховоды НЕВАТОМ из оцинкованной листовой стали соответствуют требованиям ГОСТ 24751-81 и СП 60.13330.2020 (СНиП 41-01-2003). Прямые части, а также круглые и прямоугольные фасонные элементы изготавливают из оцинкованной толщиной от 0,5 до 1,2 мм или черной стали толщиной от 1,0 до 1,2 мм.

ВОЗДУХОВОДЫ ДЛЯ АГРЕССИВНЫХ СРЕД

Воздуховоды из нержавеющей стали подходят для производственных помещений предприятий пищевой, химической и фармацевтической промышленностей, а также для больниц и заведений общепита. Нержавеющая сталь обладает слабыми магнитными свойствами, устойчива к щелочам, кислотам и повышенной влажности, что подходит для помещений с агрессивным воздействием окружающей среды *.

Круглые и прямоугольные воздуховоды из нержавеющей стали производят в соответствии с требованиями ГОСТ 24751-81 и СП 60.13330.2020 (СНиП 41-01-2003).

Толщина металла – 0,5 или 0,8 мм (зависит от размеров и предъявляемых требований) **. В процессе производства в НЕВАТОМ применяют газовую аргонную сварку с использованием инертных газов и их смесей.

ПРЕИМУЩЕСТВА

  • Такие воздуховоды не ржавеют
  • Они рассчитаны на высокие температуры (более 200 °С), что позволяет применять их для отвода горячего воздуха в дымоходах и системах дымоудаления
  • Срок службы воздуховодов и фасонных частей из нержавеющей стали в разы превышает срок службы изделий из оцинкованной или черной стали

ПРЯМОУГОЛЬНЫЕ ВЕНТИЛЯЦИОННЫЕ СИСТЕМЫ

Стандартный ряд прямоугольных воздуховодов НЕВАТОМ позволяет быстро и экономично смонтировать прочную, хорошо герметизированную вентиляционную систему. Воздуховоды изготавливаются с использованием современных технологий без нарушения цинкового покрытия на фальцевом соединении.

Допустимые отклонения (главная стр группы товаров воздуховоды и фасонина).png09_ГЧ_прямоугольные вентиляционные системы.png

ПРОФИЛИ ДЛЯ СОЕДИНЕНИЯ

Для соединения прямоугольных воздуховодов и фасонных изделий интегрированный фланец TDC III и фланец с шинореечным профилем используются при полупериметре до 4 метров включительно. Максимальная длина стороны А или В сечения воздуховода равна 2,5 м. В остальных случаях в качестве фланца используется оцинкованный уголок 32 мм.

ИНТЕГРИРОВАННЫЙ ФЛАНЕЦ TDC III 20

Для воздуховодов и фасонных изделий с полупериметром сторон менее или равным 1000 мм и одной из сторон А (В) меньше 700 мм используется интегрированный фланец TDC III 20.

ИНТЕГРИРОВАННЫЙ ФЛАНЕЦ TDC III 30

Для воздуховодов и фасонных изделий с полупериметром сторон свыше 1000 мм или одной из сторон А (В) от 700 мм используется интегрированный фланец TDC III 30.
10_Профили для соединения.png

ШИНОРЕЙКА 20

Геометрия и присоединительные размеры интегрированного фланца TDC III 20 полностью соответствуют стандартному шинореечному профилю высотой 20 мм.

ШИНОРЕЙКА 30

Геометрия и присоединительные размеры интегрированного фланца TDC III 30 полностью соответствуют стандартному шинореечному профилю высотой 30 мм.

СВАРНОЙ ФЛАНЕЦ 20

Изготавливается из гнутого уголка с размером профиля 25х25х2 мм. Условия применения типоразмера сварного фланца соответствуют условию выбора фланца TDC III 20. Стандартная длина воздуховода со сварным фланцем 20 составляет L = 1480 мм.

СВАРНОЙ ФЛАНЕЦ 30

Изготавливается из гнутого уголка с размером профиля 32х32х2 мм. Условия применения типоразмера сварного фланца соответствуют условию выбора фланца TDC III 30. Стандартная длина воздуховода со сварным фланцем 30 составляет L = 1470 мм.

РЕКОМЕНДАЦИИ ПО СБОРКЕ ***

1. По периметру интегрированного фланца проклейте уплотнительную ленту или другой материал, обеспечивающий герметичность стыка двух воздуховодов.

2. Состыкуйте два воздуховода между собой: один – стороной с проклеенным фланцем, второй – стороной с непроклеенным фланцем.


В качестве соединения необходимо использовать:
  • При соединении воздуховодов или фасонных частей с фланцем TDC III 20 или Ш 20 – стандартный болт М 8×25 с шайбой и гайкой М 8. Для механизации сборки удобнее использовать болт М 8×25 с цилиндрической головкой под шестигранник
  • При соединении воздуховодов или фасонных частей с фланцем TDC III 30 или Ш 30 – стандартный болт М 10×25 с шайбой и гайкой М 10. Для механизации сборки удобнее использовать болт М 10×25 с цилиндрической головкой под шестигранник

ВАЖНО обеспечить полную затяжку резьбового соединения каждого угла по периметру двух сторон воздуховода.

3. Для дополнительной плотности установите скобы с шагом 500 мм по каждой стороне стыка воздуховодов.

Выбор толщины стали_стр18.png
основные формулы_стр18.png

КРУГЛЫЕ ВЕНТИЛЯЦИОННЫЕ СИСТЕМЫ

Стандартный ряд круглых воздуховодов позволяет быстро и экономично смонтировать прочную, хорошо герметизированную вентиляционную систему для объектов промышленного и гражданского строительства.

КОМПЛЕКТАЦИЯ

В состав системы воздуховодов входят:
  • Каналы круглого сечения
  • Фасонные части
  • Cоединительные элементы каналов (ниппели внутренние, ниппели наружные для воздуховодов ПШ, ниппели наружные для фасонных элементов)

ИСПОЛНЕНИЕ

Принцип соединения каналов между собой основан на том, что внутренний диаметр канала D равен наружному диаметру ниппеля D1.

Допустимые отклонения диаметров D в зависимости от размеров указаны в таблице «Технические данные».

Для присоединения фасонной части к воздуховоду соединительный элемент не нужен, так как конструкция всех фасонных частей предусматривает сопрягаемые размеры в соответствии с прилагаемой таблицей.

Допустимое отклонение по длине воздуховода — 5 мм.


* Воздуховоды и фасонные элементы из нержавеющей стали предназначены для эксплуатации с прохождением агрессивной среды по внутреннему сечению воздуховода. Для использования в условиях внешнего воздействия агрессивной среды воздуховоды и фасонные элементы не изготавливаются
** Толщину металла следует уточнить при согласовании заказа
*** Все комплектующие, необходимые для сборки воздуховодов, всегда есть на наших складах
**** Для прямоугольных воздуховодов и фасонных элементов (согласно техническим условиям компании НЕВАТОМ)
*****  Это диаметр цилиндрического канала, в котором происходит такая же потеря давления, что и в прямоугольном при одинаковой скорости воздушного потока

ЭКОНОМИЧНАЯ СИСТЕМА ВЕНТИЛЯЦИИ NEVATOM SYSTEM

Для увеличения уровня герметичности вентиляционных систем была разработана новая комплексная система NEVATOM SYSTEM.

Система доступна в ассортименте стандартных диаметров от Ø100 до Ø1250 мм.

ПРЕИМУЩЕСТВА:

  • Быстрый и простой монтаж
  • Уплотнение заводского изготовления не теряет своих свойств. Резиновый профиль закреплен на конце фасонного элемента и тщательно зафиксирован по окружности завернутым краем. Такое исполнение гарантирует, что прокладка всегда остается на своем месте вне зависимости от условий монтажа
  • Не требует использования монтажной ленты и силиконового герметика, которые содержат токсичные растворители, проникающие в вентиляционный канал
  • Может использоваться в любом климате и при любых погодных условиях
  • Уплотнения сертифицированы и соответствуют самому высокому классу герметичности D
  • Эстетичный внешний вид, что особенно важно при открытых инсталляциях
  • Внутренний и внешний производственный контроль при изготовлении всех деталей системы
НЕВАТОМ СИСТЕМ1 копия.jpg


ПРЕИМУЩЕСТВА EPDM-УПЛОТНЕНИЯ

В качестве материала уплотнительного резинового профиля используют гомогенную EPDM-резину. Этот материал устойчив к действию озона, ультрафиолетового излучения, а вместе с тем к колебаниям температуры от минус 30° до плюс 100°С, обеспечивая тем самым более длительный срок службы.

Уплотнение сохраняет герметичность:
  • При отрицательном давлении до 5000 Па
  • При положительном давлении до 3000 Па

МОНТАЖ ЭЛЕМЕНТОВ NEVATOM SYSTEM

1. Перед монтажом очистите от загрязнений воздуховоды и фасонные изделия. С краев следует удалить заусенцы и неровности. Особое внимание обратите на резиновый уплотнитель: перед монтажом рекомендуем смазать его силиконовой смазкой.
2. Вставьте фасонный элемент в воздуховод плотно, до упора. Осторожное поворачивание элемента облегчит его вставку.
3. Фасонные изделия с резиновыми уплотнителями закрепляйте при помощи саморезов или заклепок, распределяя их равномерно по окружности. При этом отступ от края должен составлять не менее 10 мм — это необходимо для того, чтобы не повредить уплотнитель.

Резиновый уплотнитель можно установить на все круглые фасонные элементы, выпускаемые компанией НЕВАТОМ, с сечением от Ø100 мм до Ø1250 мм.

Габаритные размеры характеристики и элементов смотрите в соответствующих разделах каталога.

неватом системс2 копия.jpg
