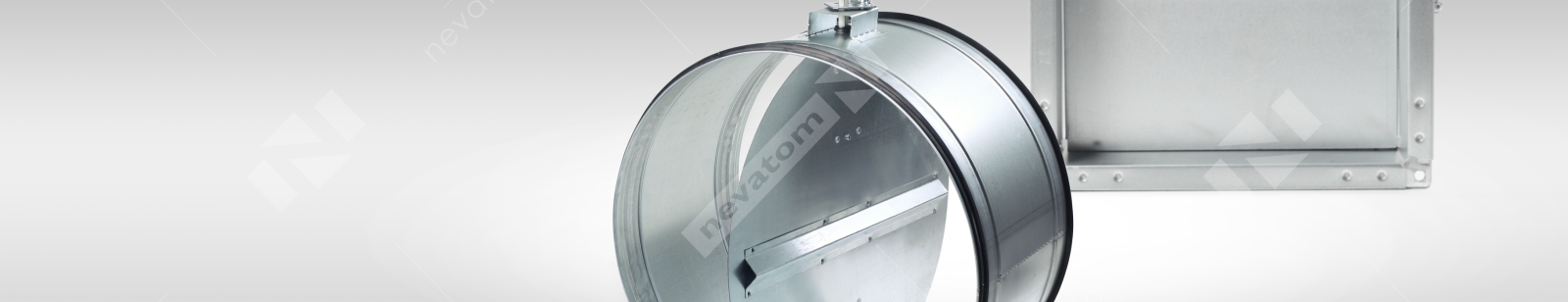

Заслонки воздушные с ручным приводом

от ₽ 1 060
К товарам
Описание

ЗАСЛОНКИ КРУГЛОГО СЕЧЕНИЯ

Заслонки предназначены для регулирования расхода воздуха и невзрывоопасных воздушных смесей в системах вентиляции, кондиционирования и воздушного отопления, а также в других санитарно-технических системах с рабочим давлением до 1500 Па.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

Заслонки изготавливают из оцинкованной стали. По запросу возможно изготовление из черной или коррозионностойкой стали *.

Исполнение заслонки предусматривает ручное или механическое управление (площадку под электропривод), при этом электропривод необходимо заказывать отдельно, а рукоятка для ручного привода входит в комплект поставки. Фиксацию положения лопатки при ручном управлении осуществляют с помощью болта.

Присоединительные патрубки делают в форме ниппельного соединения, ниппельного соединения с резиновыми уплотнителями или фланцевого соединения.

Заслонки диаметром до 700 мм изготавливают в однолопаточном исполнении. Если диаметр равен или больше 700 мм, то их изготавливают в трехлопаточном исполнении **.

Максимальная скорость воздуха перед заслонкой – 12 м/с. Чтобы избежать повреждения лопаток, клапан устанавливают на расстоянии от трёх гидравлических диаметров сечения от вентилятора. Для заслонок диаметром от 800 мм рекомендуют плавный пуск вентилятора.

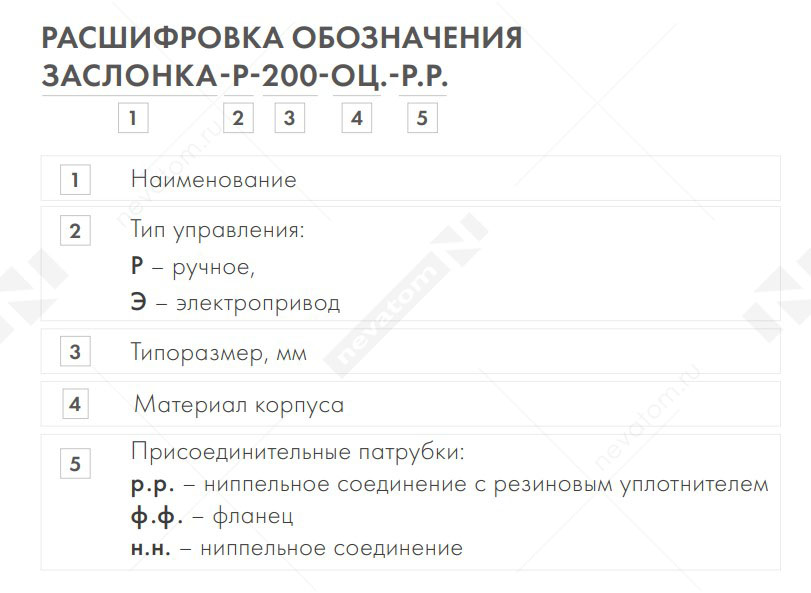

расшифровка обозначения_стр61_Р.png

РАСЧЕТ ПОТЕРЬ ДАВЛЕНИЯ ДЛЯ ЗАСЛОНОК КРУГЛОГО СЕЧЕНИЯ

Потери давления можно рассчитать по формуле:

ΔP = 0,5§ρV2, где:

§ — коэффициент местного сопротивления
ρ — плотность воздуха, кг/м3
V — скорость воздуха через сечение заслонки, м/с

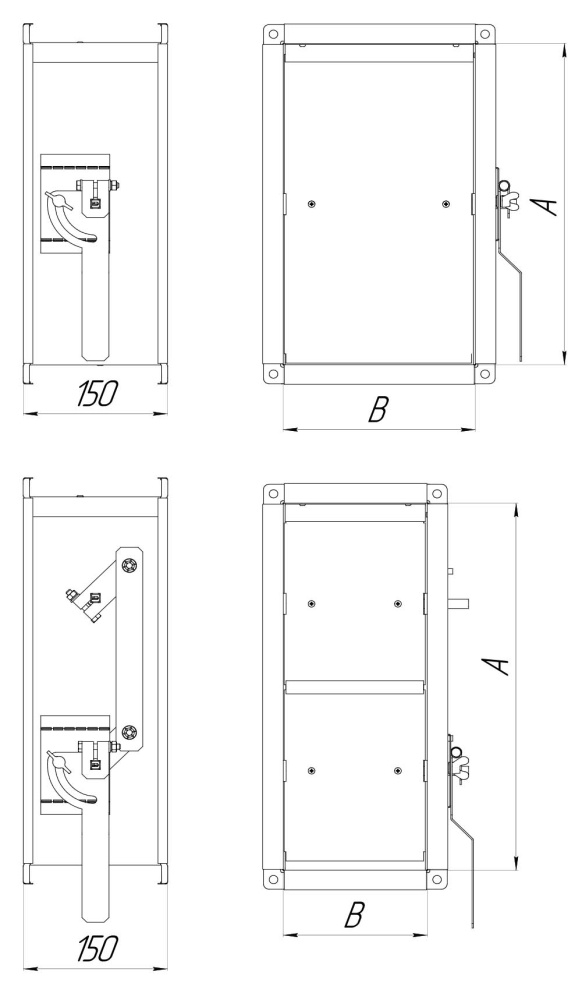

ЗАСЛОНКИ ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ

Заслонки *** регулируют расход воздуха и невзрывоопасных воздушных смесей в системах вентиляции, кондиционирования и воздушного отопления, а также в других санитарно-технических системах с рабочим давлением до 1500 Па.

Максимальная скорость воздуха перед заслонкой – 12 м/с. Чтобы избежать повреждения лопаток, клапан устанавливают на расстоянии от трех гидравлических диаметров сечения от вентилятора. Корпус и регулирующую лопатку изготавливают из оцинкованной стали. По запросу возможно изготовление из черной или коррозионностойкой стали.

Исполнение заслонки предусматривает ручное или механическое управление (площадку под электропривод), при этом электропривод необходимо заказывать отдельно, а рукоятка для ручного привода входит в комплект поставки. Фиксацию положения лопатки при ручном управлении осуществляют с помощью болта.

Заслонки используют два вида соединений: шинореечное и интегрированный фланец. Интегрированный фланец подразделяют на TDC и IF, они имеют разные ограничения.

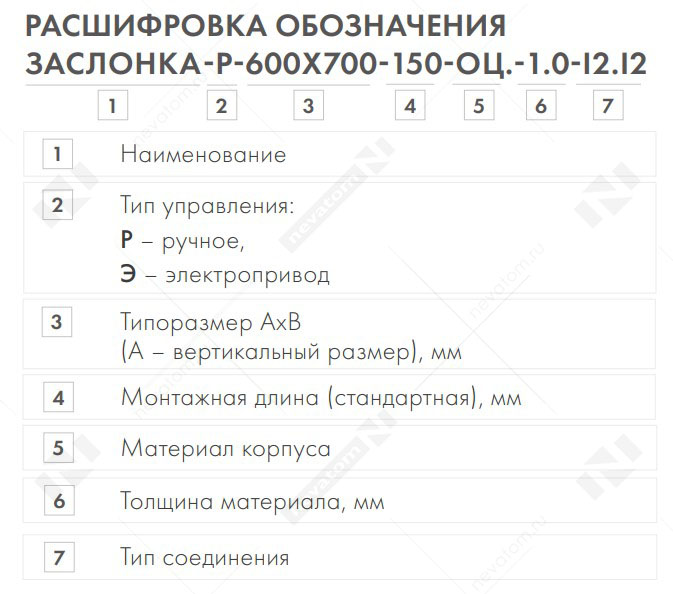

расшифровка обозначения_стр64_Р.png

Возможно изготовление изделий с требуемыми характеристиками по индивидуальному заказу. Необходимо заполнить опросный лист для просчета комплектации.

* Только корпус и лопатки
** В заслонках трехлопаточного исполнения центральная лопатка имеет вылет за пределы корпуса
*** Внешний вид может отличаться от представленного в каталоге. Это связано с тем, что инженеры НЕВАТОМ могут изменить тип соединения. В любом случае это никак не влияет на заявленные характеристики продукта
Подбор товаров

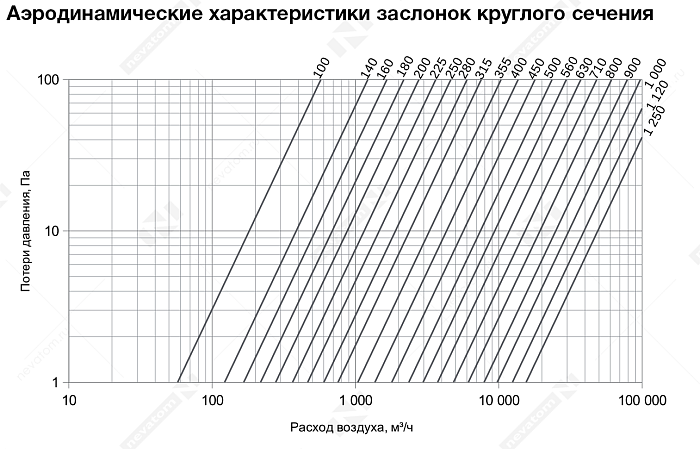

График рабочих характеристик
Показаны 1 – 12 из 15 объектов, соответствующих запросу:
Сортировать по:
  • Заслонка-Р-100-оц.-р.р купить | НЕВАТОМ
    Арт. 00-00054261
    1 060
  • Заслонка-Р-125-оц.-р.р купить | НЕВАТОМ
    Арт. 00-00007962
    1 090
  • Заслонка-Р-160-оц.-р.р купить | НЕВАТОМ
    Арт. 00-00007963
    1 150
  • Заслонка-Р-200-оц.-р.р купить | НЕВАТОМ
    Арт. 00-00007964
    1 270
  • Заслонка-Р-250-оц.-р.р купить | НЕВАТОМ
    Арт. 00-00054262
    1 300
  • Заслонка-Р-315-оц.-р.р купить | НЕВАТОМ
    Арт. 00-00007965
    1 540
  • Заслонка-Р-400-оц.-р.р купить | НЕВАТОМ
    Арт. 00-00054263
    2 370
  • Заслонка-Р-500-оц.-р.р купить | НЕВАТОМ
    Арт. 00-00054264
    2 770
  • Заслонка-Р-630-оц.-р.р купить | НЕВАТОМ
    Арт. 00-00015226
    3 730
  • Заслонка-Р-710-оц.-ф.ф купить | НЕВАТОМ
    Арт. 00-00054265
    8 270
  • Заслонка-Р-800-оц.-ф.ф купить | НЕВАТОМ
    Арт. 00-00054266
    9 350
  • Заслонка-Р-900-оц.-ф.ф купить | НЕВАТОМ
    Арт. 00-00055098
    9 990
Показывать объектов на странице
Страница
Если не нашли товар с необходимыми параметрами, воспользуйтесь функцией “Рассчитать нестандарт”
Характеристики
Товарная группа Клапаны
Категория Заслонки и шиберы
Гарантия 24 мес.
Производитель НЕВАТОМ
Исполнение общего назначения
Максимальная температура перемещаемой среды 80 °С
Максимальная скорость в сечении 12 м/с
Материал корпуса оцинкованная сталь
Материал заслонки / лопатки(-ок) оцинкованная сталь
Документы
Полезная информация

Общая информация о категории Заслонки и шиберы

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

Общая информация о группе товаров Клапаны

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».
