Алюминиевые воздушные клапана КВА

от ₽ 4 780
К товарам
Описание
Воздушные клапаны применяют в системах вентиляции и кондиционирования в качестве запорных, регулирующих и смесительных устройств.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

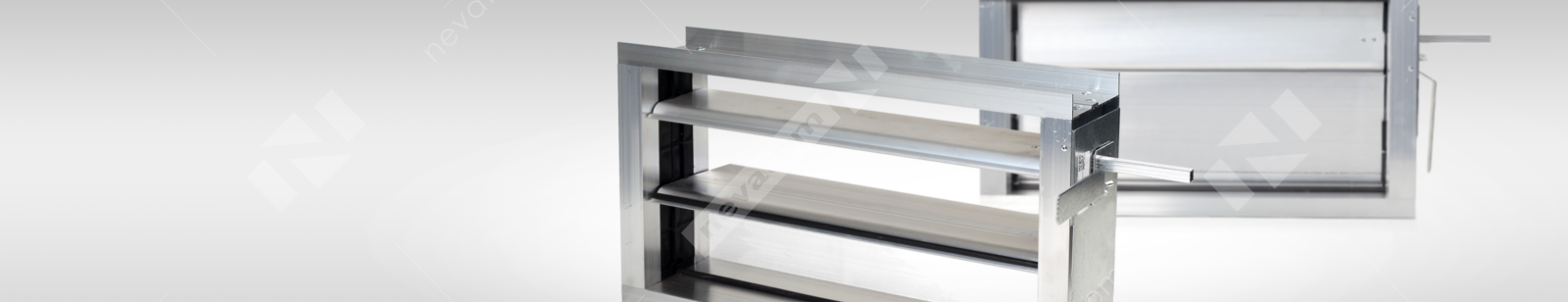

Корпус и поворотные створки воздушных клапанов изготавливают из алюминиевого профиля. Для более плотного прилегания створок к друг другу их оснащаютрезиновыми уплотнителями специальной формы. При открытии створки поворачиваются в противоположные стороны.

Исполнение воздушных клапанов предусматривает ручное или механическое (с площадкой под электропривод) управление, при этом электропривод необходимо заказывать отдельно, а рукоятка для ручного привода входит в комплект поставки.

Максимальная скорость воздуха перед клапаном – 12 м/с. Во избежание повреждения лопатки клапан устанавливают на расстоянии не менее трех гидравлических диаметров сечения от вентилятора. Для клапанов c большей стороной от 800 мм рекомендуют плавный пуск вентилятора.

Возможные соединения с воздуховодами: плоский фланец, выполненный на корпусе клапана.

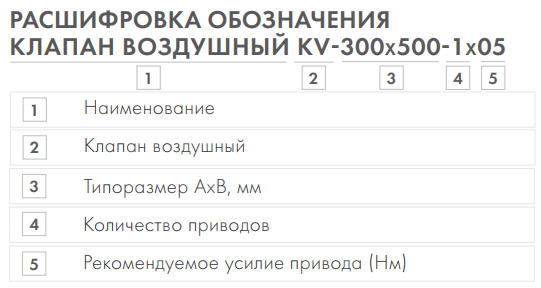

Расшифровка 65.png

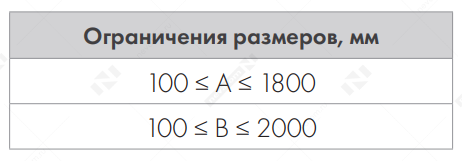

ОГРАНИЧЕНИЯ РАЗМЕРОВ KV.png

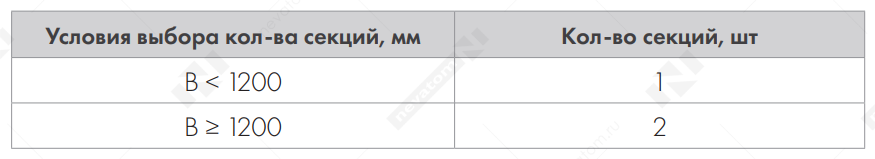

УСЛОВИЯ ВЫБОРА KV.png

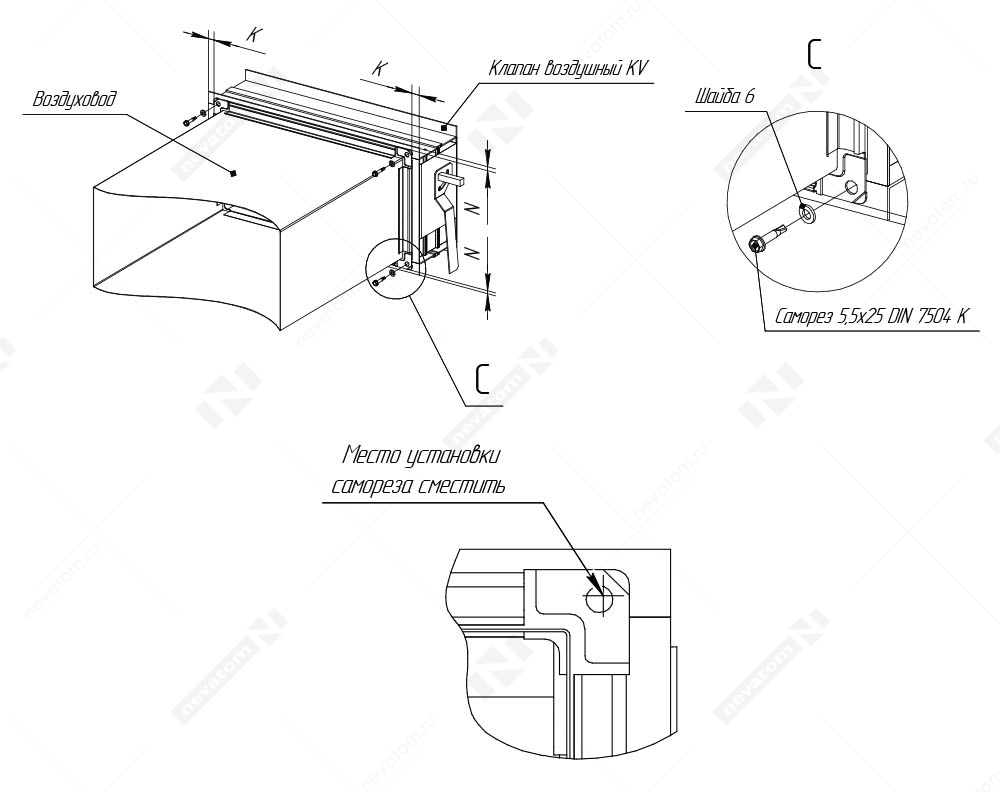

РЕКОМЕНДАЦИИ ПО МОНТАЖУ КЛАПАНА KV К ВОЗДУХОВОДАМ

При монтаже клапана к воздуховодам необходимо учитывать следующее:
  • Выставляйте клапан равномерно относительно фланца воздуховода. Отступы противолежащих сторон должны быть равны друг другу (K = K и N=N)
  • Закрепляйте клапан на фланце воздуховода при помощи саморезов 5,5х25 DIN 7504 K и плоских шайб 6 DIN 125
  • Саморез по возможности сместите по диагонали ближе к краю отверстия
Возможно изготовление изделий с требуемыми характеристиками по индивидуальному заказу. Необходимо заполнить опросный лист для просчета комплектации.
Подбор товаров

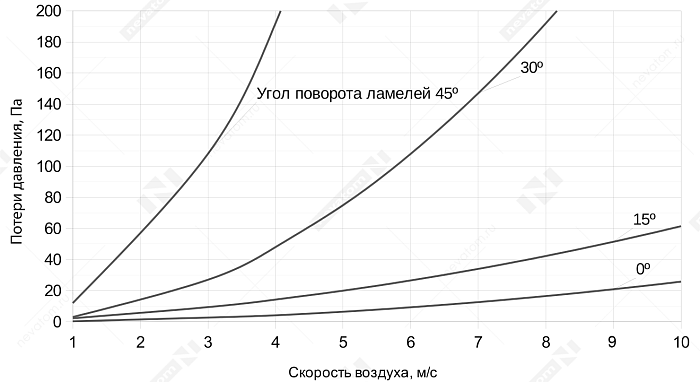

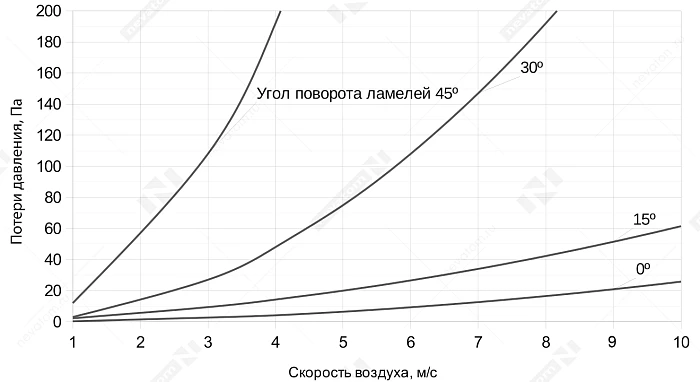

График рабочих характеристик
Показаны 1 – 12 из 55 объектов, соответствующих запросу:
Сортировать по:
  • Клапан воздушный KV-100*400-1*05 купить | НЕВАТОМ
    Арт. 00-00049292
    4 780
  • Клапан воздушный KV-100*500-1*05 купить | НЕВАТОМ
    Арт. 00-00049287
    5 060
  • Клапан воздушный KV-100*600-1*05 купить | НЕВАТОМ
    Арт. 00-00049288
    5 880
  • Клапан воздушный KV-100*700-1*05 купить | НЕВАТОМ
    Арт. 00-00049289
    6 420
  • Клапан воздушный KV-100*800-1*05 купить | НЕВАТОМ
    Арт. 00-00049290
    6 970
  • Клапан воздушный KV-100*900-1*05 купить | НЕВАТОМ
    Арт. 00-00049291
    7 510
  • Клапан воздушный KV-200*400-1*05 купить | НЕВАТОМ
    Арт. 00-00030731
    6 210
  • Клапан воздушный KV-200*500-1*05 купить | НЕВАТОМ
    Арт. 00-00049276
    6 930
  • Клапан воздушный KV-200*600-1*05 купить | НЕВАТОМ
    Арт. 00-00049293
    7 660
  • Клапан воздушный KV-250*500-1*05 купить | НЕВАТОМ
    Арт. 00-00030759
    8 510
  • Клапан воздушный KV-300*400-1*05 купить | НЕВАТОМ
    Арт. 00-00004535
    7 610
  • Клапан воздушный KV-300*500-1*05 купить | НЕВАТОМ
    Арт. 00-00030730
    8 510
Показывать объектов на странице
Страница
Если не нашли товар с необходимыми параметрами, воспользуйтесь функцией “Рассчитать нестандарт”
Характеристики
Товарная группа Клапаны
Категория Воздушные клапаны
Гарантия 24 мес.
Производитель НЕВАТОМ
Страна производства Россия
Исполнение общего назначения
Материал корпуса алюминий
Материал заслонки / лопатки(-ок) алюминий
Максимальная температура перемещаемой среды 70 °С
Максимальная скорость в сечении 12 м/с
Документы
Опции
Полезная информация

Общая информация о категории Воздушные клапаны

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

Общая информация о группе товаров Клапаны

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».
С этим товаром покупают:

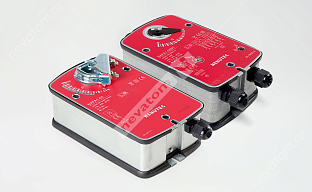

Привод NACA 2-05 (230В, 5 Нм) купить | НЕВАТОМ
