Описание

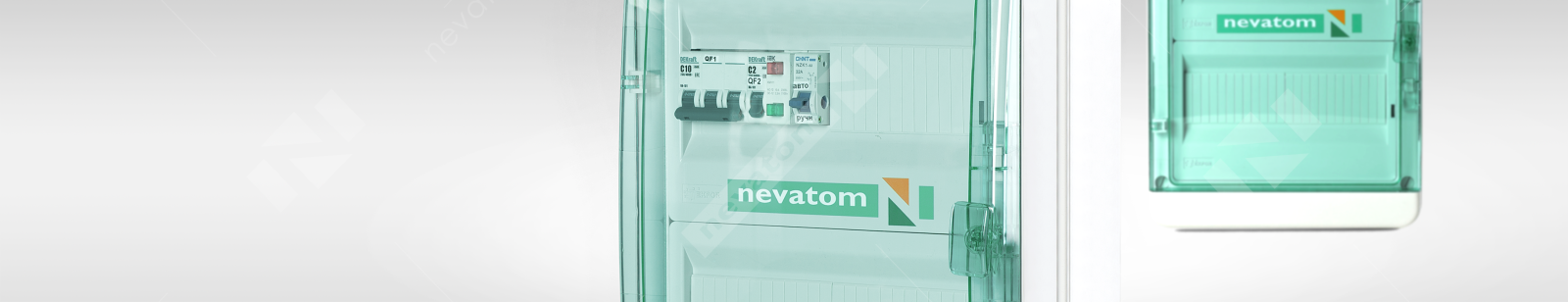

Щит управления представляет собой функционально законченное изделие и предназначен для
согласованного управления вентилятором и воздушной заслонкой.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЩИТА УПРАВЛЕНИЯ

  • Управление вентилятором с двигателем, оснащенным термоконтактами
  • Управление воздушной заслонкой с возвратной пружиной с Uпит 230 В 50 Гц
  • Защита питающих цепей автоматическими выключателями
  • Автомат защиты двигателя от перегрева при помощи реле защиты двигателя
  • Контроль сигнала внешней пожарной сигнализации
  • Возможность подключения частотного регулятора или симисторного регулятора (только для однофазных вентиляторов)
  • Индикация работы приточного вентилятора

ПРЕИМУЩЕСТВА И КОНСТРУКЦИЯ ЩИТОВ УПРАВЛЕНИЯ

  • Управление вентилятором с напряжением питания 3×380 В и мощностью до 30 кВт или с напряжением 1×220 В и мощностью до 2.2 кВт
  • Индикация работы вентилятора
  • Защита двигателя с термоконтактами и без термоконтактов
  • Дистанционное управление работой вентилятора
  • Возможность подключения частотного регулятора
  • Отключение вентилятора по сигналу пожарной сигнализации (размыкание контакта)
  • Управление приводом воздушной заслонки

КОМПЛЕКТНОСТЬ ЩИТОВ УПРАВЛЕНИЯ*

  • Щит управления в пластиковом корпусе (стандартно) **
  • Руководство пользователя, объединенное с техпаспортом

* Щит ABU-V-4 можно подключить к щитам управления приточными вентиляционными системами серии ABU-W и ABUm-E для синхронизации работы приточных и вытяжных систем. Схему подключения можно посмотреть на товарных страницах
** Щит управления ABUm-V-4-30,0 изготавливают в сварном навесном боксе
Подбор товаров
Показаны 1 – 12 из 20 объектов, соответствующих запросу:
Сортировать по:
  • Щит управления ABU-V-4-0,2e купить | НЕВАТОМ
    Арт. 00-00721004
    31 444
  • Щит управления ABU-V-4-0,07e купить | НЕВАТОМ
    Арт. 00-00719603
    30 730
  • Щит управления ABU-V-4-0,12e купить | НЕВАТОМ
    Арт. 00-00721000
    30 894
  • Щит управления ABU-V-4-0,33e купить | НЕВАТОМ
    Арт. 00-00721008
    32 519
  • Щит управления ABU-V-4-0,37 купить | НЕВАТОМ
    Арт. 00-00047717
    35 491
  • Щит управления ABU-V-4-0,56e купить | НЕВАТОМ
    Арт. 00-00721009
    31 413
  • Щит управления ABU-V-4-0,75 купить | НЕВАТОМ
    Арт. 00-00047656
    35 369
  • Щит управления ABU-V-4-0,83e купить | НЕВАТОМ
    Арт. 00-00721011
    30 878
  • Щит управления ABU-V-4-1,1 купить | НЕВАТОМ
    Арт. 00-00047662
    32 567
  • Щит управления ABU-V-4-1,5 купить | НЕВАТОМ
    Арт. 00-00047683
    35 369
  • Щит управления ABU-V-4-1,6e купить | НЕВАТОМ
    Арт. 00-00721015
    30 871
  • Щит управления ABU-V-4-2,2 купить | НЕВАТОМ
    Арт. 00-00047093
    34 738
Показывать объектов на странице
Страница
Если не нашли товар с необходимыми параметрами, воспользуйтесь функцией “Рассчитать нестандарт”
Характеристики
Товарная группа Автоматика
Категория Щиты управления
Гарантия 18 мес.
Производитель НЕВАТОМ
Страна производства Россия
Исполнение общего назначения
Документы
Опции
Полезная информация

Общая информация о категории Щиты управления

Система автоматического регулирования и управления вентиляцией – это не только залог точного поддержания параметров воздушной среды в помещении, но и координирование работы всей вентсистемы. Без автоматики в ней могут возникать сбои, способные спровоцировать аварию.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

 Систему автоматического регулирования реализуют с помощью щитов управления вентиляционными установками. Главные функции щитов управления — это контроль, оптимизация и защита установки. Кроме того, они упрощают управление вентиляционным оборудованием. Компания НЕВАТОМ разрабатывает и производит щиты управления для приточно-вытяжных систем в разных конфигурациях и комплектациях. По отдельному заказу НЕВАТОМ изготавливает щиты управления по индивидуальным требованиям заказчика.

расшифровка обозначений_стр5.png
расшифровка обозначений_стр6.png

ПРИЛОЖЕНИЕ

V — управление приточной или вытяжной системой без теплообменников
W — управление приточной системой с водяным нагревателем
E — управление приточной системой с электрическим нагревателем
St — управление приточной системой с паровым нагревателем
RE — управление приточно-вытяжной системой с роторным рекуператором и электрическим нагревателем
RW — управление приточно-вытяжной системой с роторным рекуператором и водяным нагревателем
RSt — управление приточно-вытяжной системой с роторным рекуператором и паровым нагревателем
RGh — управление приточно-вытяжной системой с роторным рекуператором и газовым нагревателем
RV — управление приточно-вытяжной системой с роторным рекуператором без нагревателя
PE — управление приточно-вытяжной системой с пластинчатым рекуператором и электрическим нагревателем
PW — управление приточно-вытяжной системой с пластинчатым рекуператором и водяным нагревателем
PSt — управление приточно-вытяжной системой с пластинчатым рекуператором и паровым нагревателем
PGh — управление приточно-вытяжной системой с пластинчатым рекуператором и газовым нагревателем
PV — управление приточно-вытяжной системой с пластинчатым рекуператором без нагревателя
GE — управление приточно-вытяжной системой с гликолевым рекуператором и электрическим нагревателем
GW — управление приточно-вытяжной системой с гликолевым рекуператором и водяным нагревателем
GSt — управление приточно-вытяжной системой с гликолевым рекуператором и паровым нагревателем
GGh — управление приточно-вытяжной системой с гликолевым рекуператором и газовым нагревателем
GV — управление приточно-вытяжной системой с гликолевым рекуператором без нагревателя
— синхронизация работы 2-х и более щитов управления
VV — управление приточно-вытяжной системой без нагревателя
VE — управление приточно-вытяжной системой c электрическим нагревателем
VW — управление приточно-вытяжной системой с водяным нагревателем
VSt — управление приточно-вытяжной системой с паровым нагревателем
VGh — управление приточно-вытяжной системой с газовым нагревателем
SV — управление приточной системой с камерой смешения без нагревателя
SE — управление приточно-вытяжной системой с электрическим нагревателем и камерой смешения без вытяжного вентилятора
SW — управление приточно-вытяжной системой с водяным нагревателем и камерой смешения без вытяжного вентилятора
SSt — управление приточно-вытяжной системой с паровым нагревателем и камерой смешения без вытяжного вентилятора
SGh — управление приточно-вытяжной системой с газовым нагревателем и камерой смешения без вытяжного вентилятора
SVV — управление приточно-вытяжной системой с камерой смешения
SVE — управление приточно-вытяжной системой с электрическим нагревателем и камерой смешения c вытяжным вентилятором
SVW — управление приточно-вытяжной системой с водяным нагревателем и камерой смешения c вытяжным вентилятором
SVSt — управление приточно-вытяжной системой с паровым нагревателем и камерой смешения c вытяжным вентилятором
SVGh — управление приточно-вытяжной системой с газовым нагревателем и камерой смешения c вытяжным вентилятором
RSE — управление приточно-вытяжной системой с роторным рекуператором, электрическим нагревателем и камерой смешения
RSW — управление приточно-вытяжной системой с роторным рекуператором, водяным нагревателем и камерой смешения
RSSt — управление приточно-вытяжной системой с роторным рекуператором, паровым нагревателем и камерой смешения
RSGh — управление приточно-вытяжной системой с роторным рекуператором, газовым нагревателем и камерой смешения
RSV — управление приточно-вытяжной системой с роторным рекуператором и камерой смешения без нагревателя
PSE — управление приточно-вытяжной системой с пластинчатым рекуператором, электрическим нагревателем и камерой смешения
PSW — управление приточно-вытяжной системой с пластинчатым рекуператором, водяным нагревателем и камерой смешения
PSSt — управление приточно-вытяжной системой с пластинчатым рекуператором, паровым нагревателем и камерой смешения
PSGh — управление приточно-вытяжной системой с пластинчатым рекуператором, газовым нагревателем и камерой смешения
PSV — управление приточно-вытяжной системой с пластинчатым рекуператором и камерой смешения без нагревателя
PVZ–W — управление тепловой завесой с водяным нагревателем
PVZ–Е — управление тепловой завесой с электрическим нагревателем
GSE — управление приточно-вытяжной системой с гликолевым рекуператором, электрическим нагревателем и камерой смешения
GSW — управление приточно-вытяжной системой с гликолевым рекуператором, водяным нагревателем и камерой смешения
GSSt — управление приточно-вытяжной системой с гликолевым рекуператором, паровым нагревателем и камерой смешения
GSGh — управление приточно-вытяжной системой с гликолевым рекуператором, газовым нагревателем и камерой смешения

ЩИТЫ УПРАВЛЕНИЯ НЕВАТОМ ПОЗВОЛЯЮТ

  • Поддерживать заданные параметры воздуха в помещении
  • Контролировать и управлять работой агрегатов, входящих в состав оборудования систем вентиляции, кондиционирования
  • Обеспечивать индикацию состояния работающего оборудования
  • Защищать оборудование от критических режимов работы
  • Поддерживать и изменять желаемую температуру воздуха на выходе вентиляционной установки и в помещении
  • Плавно или ступенчато изменять производительность вентиляционной установки
  • Контролировать степень загрязнения воздушных фильтров
  • Закладывать дополнительные функции управления вентиляционной установкой. Например, прогрев водяных калориферов или предварительный прогрев воздушного клапана
  • Подключить резервный вентилятор
  • Реализовать питание и управление всем оборудованием в одном щите автоматики
  • Интегрировать щит управления в систему диспетчеризации посредством Modbus RTU, Modbus TCP и LonWorks
Главные функции щитов управления — это контроль, оптимизация и защита установки. Кроме того, они упрощают управление вентиляционным оборудованием. Обслуживающему персоналу нужно задать необходимые параметры, а задачи по их обеспечению система управления возьмет на себя.

БЫСТРЫЙ ПОДБОР СТАНДАРТНЫХ ЩИТОВ УПРАВЛЕНИЯ

Основные функции стандартных щитов упраления NEVATOM_стр8_1.png
Основные функции стандартных щитов упраления NEVATOM_стр8_2_стр9.png
Основные функции стандартных щитов упраления NEVATOM_стр9.png

Основные функции стандартных щитов управления с контроллером ZENTEC M245_стр10_1.png
Основные функции стандартных щитов управления с контроллером ZENTEC M245_стр10_2.png
Основные функции стандартных щитов управления с контроллером ZENTEC M245_стр11_1.png
Основные функции стандартных щитов управления с контроллером ZENTEC M245_стр11_2.png

ОСНОВНЫЕ ФУНКЦИИ ЩИТОВ УПРАВЛЕНИЯ ПРИТОЧНО-ВЫТЯЖНЫМИ УСТАНОВКАМИ

Щиты управления приточно-вытяжными установками содержат все функции стандартных щитов управления.

Дополнительно их можно укомплектовать следующими решениями:
  • Пластиковый или металлический корпус
  • Управление водяным или фреоновым охлаждением
  • Увлажнение или осушение воздуха
  • Комплектующие от ведущих производителей
  • Модули расширения для добавления дополнительных опций
Фукции щитов управления приточно-вытяжными установками_стр33_1.png
Фукции щитов управления приточно-вытяжными установками_стр33_2_стр34_1.png
Фукции щитов управления приточно-вытяжными установками_стр34_2.png
Фукции щитов управления приточно-вытяжными установками_стр34_стр35_1.png
Фукции щитов управления приточно-вытяжными установками_стр35.png

Общая информация о группе товаров Автоматика

Системы автоматического регулирования и управления являются неотъемлемой частью любой системы вентиляции, в задачу которой входит обеспечение воздухообмена, а также создание и поддержание требуемого микроклимата в помещении. Подобное оборудование повсеместно применяется на объектах различного назначения, включая производственные цеха, склады, спортивные и торговые комплексы, офисные центры, места общественного отдыха.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

К приборам автоматики для вентиляционных систем относятся такие изделия как: датчики температуры и давления, регуляторы скорости и температуры, устройства управления (контроллеры), реле защиты, а также исполнительные механизмы с электрическим приводом. Приборы автоматики позволяют поддерживать работу оборудования не только в автоматическом режиме, но также в режиме дистанционного и ручного управления.
