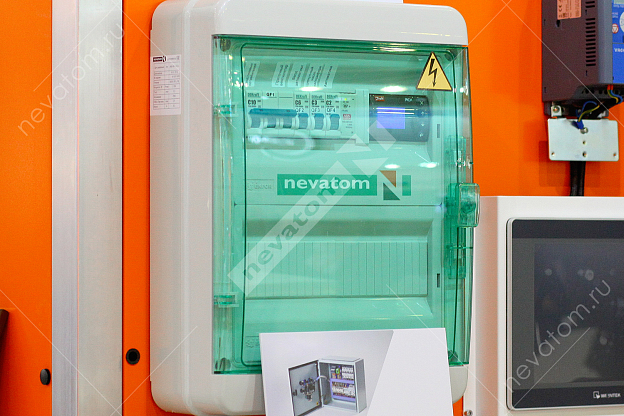

ЩИТ УПРАВЛЕНИЯ ТЕПЛОВОЙ ЗАВЕСОЙ С ВОДЯНЫМ КАЛОРИФЕРОМ СЕРИИ ABU–PVZ–W

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

ПРЕИМУЩЕСТВА И КОНСТРУКЦИЯ ABU–PVZ–W

  • Электропитание 3×380 В
  • Номинальная мощность двигателя вентилятора 1,7-4,8 кВт
  • Программируемый контроллер
  • Индикация «Работа» и «Авария» на щите управления
  • Активная защита от размораживания теплообменника
  • Пуск и остановка завесы при открытии и закрытии дверей (ворот)
  • Автоматический и ручной режим управления
  • Контроль загрязнения фильтра
  • Защита электродвигателей с термоконтактом и без термоконтакта

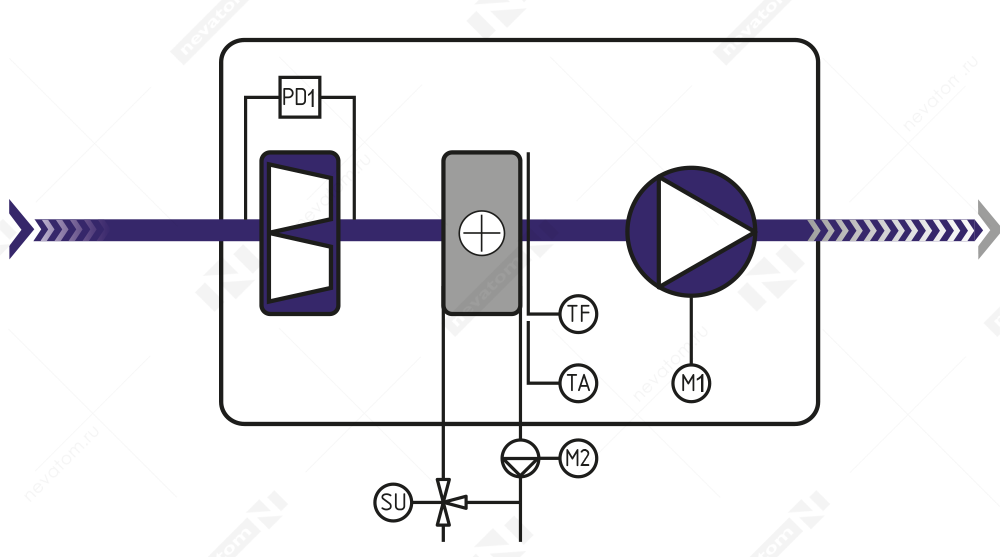

СТРУКТУРНАЯ СХЕМА ABU–PVZ–W

ABU–PVZ–W_структурная схема.png
M1 – управление двигателем приточного вентилятора
M2 – циркуляционный насос (230 В)
SU – электропривод 3-ходового клапана водяного нагревателя (24 В)
PD1 – дифференциальное реле давления (контроль загрязненности фильтра)
TF – термостат защиты от замерзания теплообменника (KP61)
TA – накладной датчик температуры обратной воды (TD-G-0-IP54-NTC10k)

КОМПЛЕКТНОСТЬ ABU–PVZ–W

  • Щит управления в пластиковом корпусе (в стандартной комплектации)
  • Накладной датчик температуры обратной воды (NTC 10)
  • Руководство пользователя, объединенное с техпаспортом

РЕКОМЕНДУЕМ ПРИОБРЕСТИ

  • Смесительный узел с регулирующим клапаном и насосом

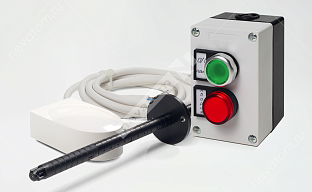

  • Концевой выключатель
  • Термостат защиты от замораживания теплообменника

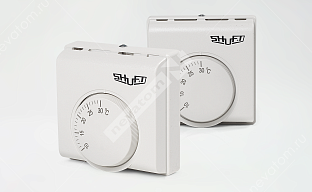

  • Комнатный термостат
  • Датчик перепада давления для воздушного фильтра

ОСНОВНЫЕ ФУНКЦИИ УПРАВЛЕНИЯ И КОНТРОЛЯ

  • В ручном режиме завесу включают/выключают при помощи кнопки на корпусе
  • В автоматическом режиме завеса работает следующим образом:
  1. Когда дверь открывают, происходит замыкание концевого выключателя
  2. Затем начинают работать вентилятор и воздухонагреватель
  3. После того как дверь закрывают, происходит размыкание концевого выключателя. Завеса отключается
  • Аварийный сигнал срабатывает при отказе вентилятора и/или воздухонагревателя, загрязнении фильтра, пожаре
  • Предусмотрена возможность подключения комнатного термостата для сохранения энергоэффективности завес в случае повышения наружной температуры (против расчетной зимней) при работе с включенным концевым выключателем. Температуру настройки термостата устанавливают индивидуально для каждого пользователя

ЩИТ УПРАВЛЕНИЯ ТЕПЛОВОЙ ЗАВЕСОЙ С ЭЛЕКТРИЧЕСКИМ КАЛОРИФЕРОМ СЕРИИ ABU–PVZ–E

ПРЕИМУЩЕСТВА И КОНСТРУКЦИЯ ABU–PVZ–E

  • Электропитание 3×380 В
  • Номинальная мощность двигателя вентилятора 1,7-4,8 кВт
  • Мощность электрического нагревателя 15-45 кВт
  • Программируемый контроллер
  • Индикация «Работа» и «Авария» на щите управления
  • Пуск и остановка завесы при открытии и закрытии дверей (ворот)
  • Автоматический и ручной режим управления
  • Контроль загрязнения фильтра
  • Защита электродвигателей с термоконтактом и без термоконтакта

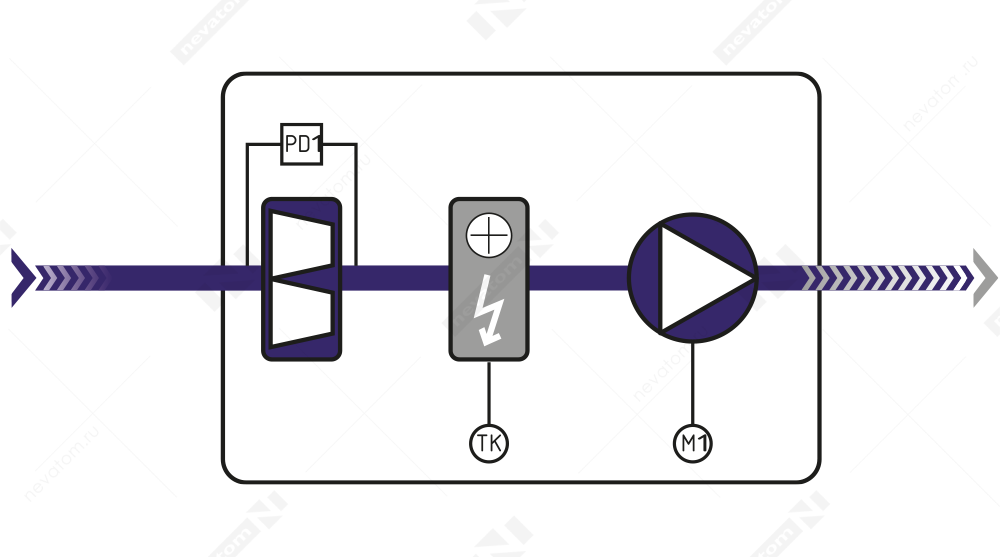

СТРУКТУРНАЯ СХЕМА ABU–PVZ–E

 ABU–PVZ–E_структурная схема.png
M1 – управление двигателем приточного вентилятора
PD1 – дифференциальное реле давления (контроль загрязненности фильтра)
TK – датчики защиты от перегрева электрического нагревателя

КОМПЛЕКТНОСТЬ ABU–PVZ–E

  • Щит управления в пластиковом корпусе (в стандартной комплектации)
  • Руководство пользователя, объединенное с техпаспортом

РЕКОМЕНДУЕМ ПРИОБРЕСТИ

  • Концевой выключатель
  • Комнатный термостат
  • Датчик перепада давления для воздушного фильтра
  • Термостат

ОСНОВНЫЕ ФУНКЦИИ УПРАВЛЕНИЯ И КОНТРОЛЯ

  • В ручном режиме завесу включают/выключают при помощи кнопки на корпусе
  • В автоматическом режиме завеса работает следующим образом:
  1. Когда дверь открывают, происходит замыкание концевого выключателя
  2. Затем начинают работать вентилятор и воздухонагреватель
  3. После того как дверь закрывают, происходит размыкание концевого выключателя. Завеса отключается
  • Аварийный сигнал срабатывает при отказе вентилятора и/или воздухонагревателя, загрязнении фильтра, пожаре
  • Предусмотрена возможность подключения комнатного термостата для сохранения энергоэффективности завес в случае повышения наружной температуры (против расчетной зимней) при работе с включенным концевым выключателем. Температуру настройки термостата устанавливают индивидуально для каждого пользователя
