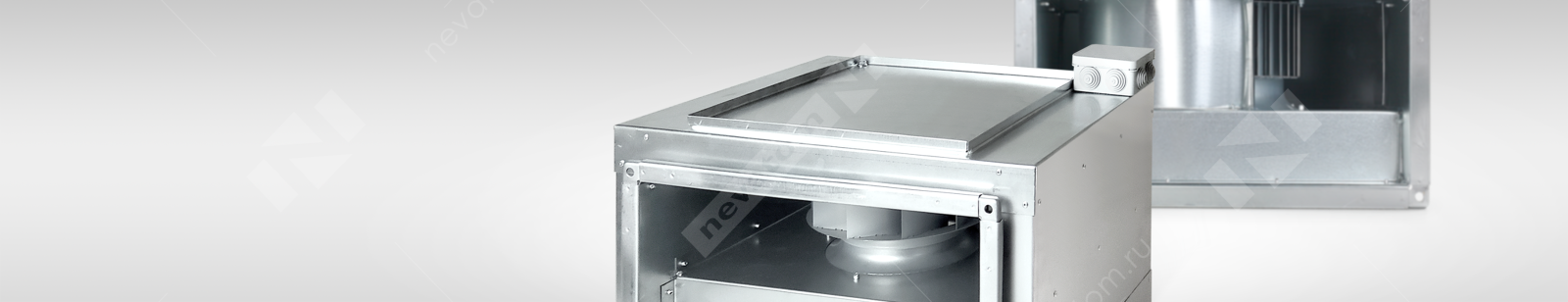

Прямоугольные канальные вентиляторы ВКП, ВКПН

от ₽ 16 797

К товарам

Описание

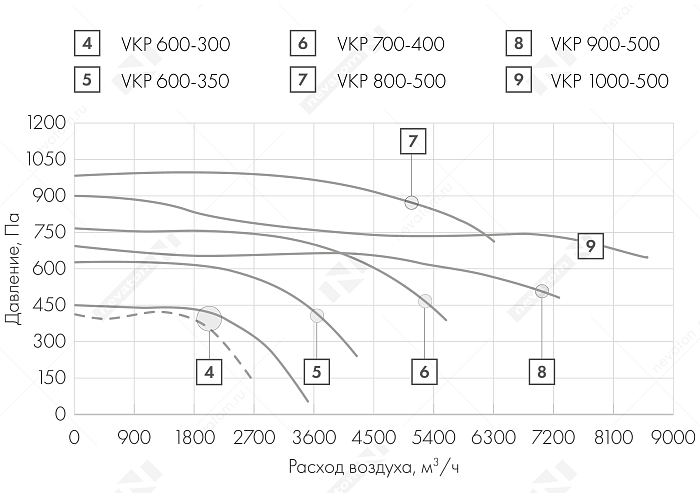

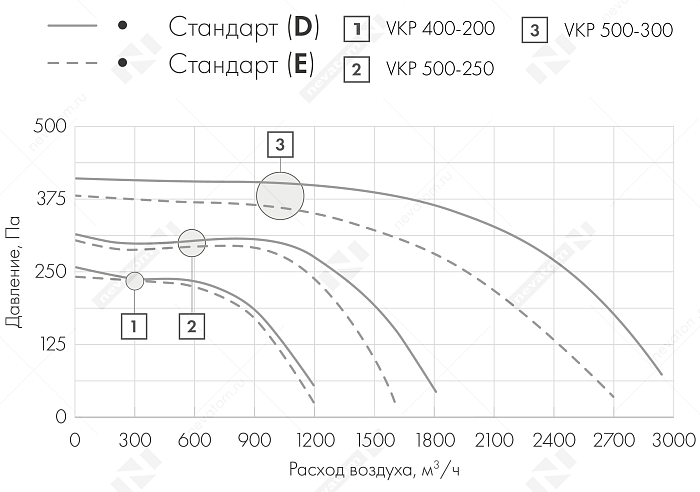

ЗАГНУТЫЕ ВПЕРЕД ЛОПАТКИ (VKP)

Вентиляторы устанавливают в прямоугольный канал систем кондиционирования и вентиляции.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

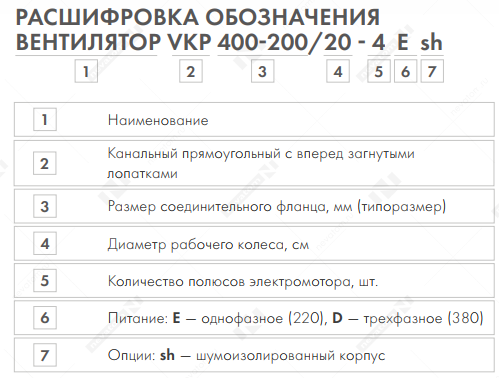

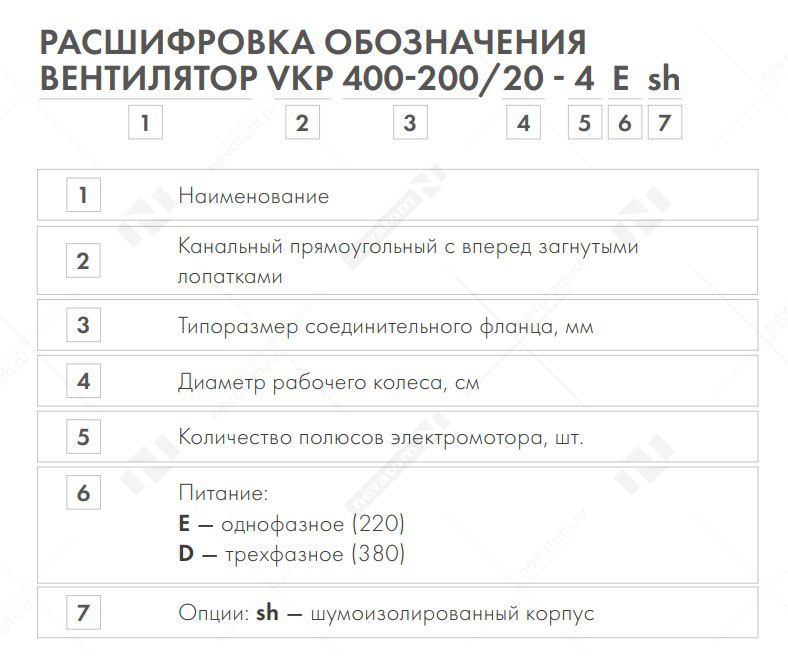

ВАРИАНТЫ ИСПОЛНЕНИЙ VKP

• — стандарт
sh — шумоизолированный корпус (опция)

ПРЕИМУЩЕСТВА И КОНСТРУКЦИЯ VKP

Корпус из оцинкованной стали
Рабочее колесо из оцинкованной стали
Встроенная термозащита двигателя, возможен вариант с выводом контактов для подключения внешнего устройства термозащиты
Возможность регулировать скорость
Монтаж в любом положении
Обслуживание не требуется

ШУМОИЗОЛИРУЮЩИЙ КОРПУС (sh) VKP

Тепло- и шумоизоляция 50 мм из минеральной ваты.

Гарантийный срок — 18 месяцев.

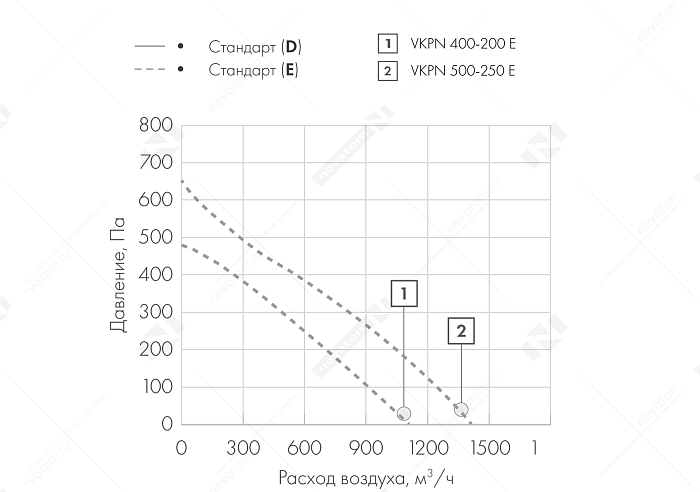

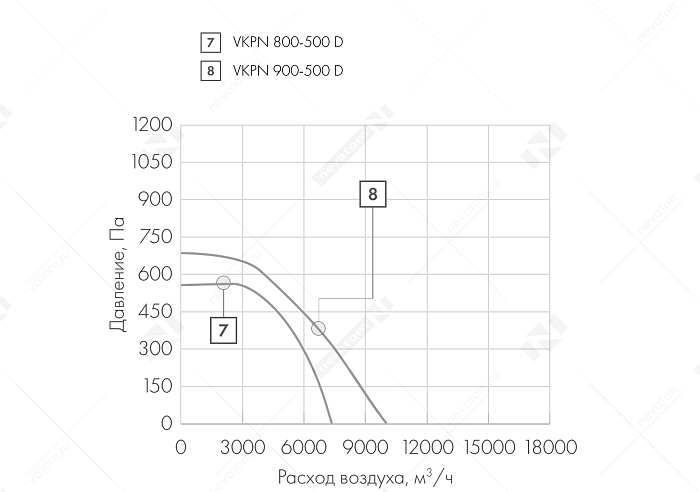

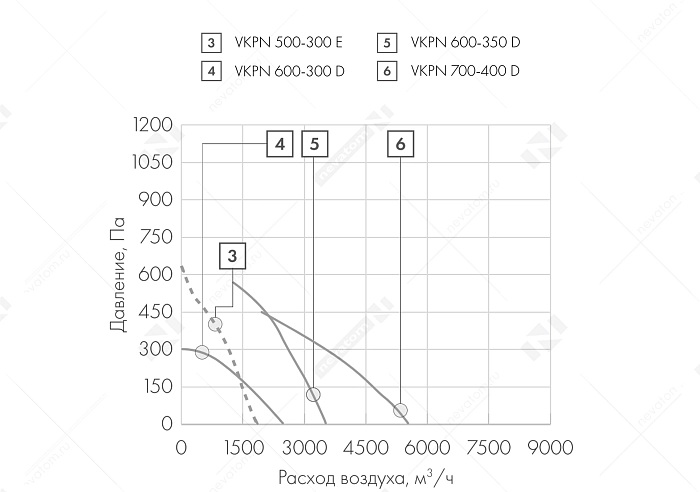

ЗАГНУТЫЕ НАЗАД ЛОПАТКИ (VKPN)

Вентиляторы устанавливают в прямоугольный канал систем кондиционирования и вентиляции.

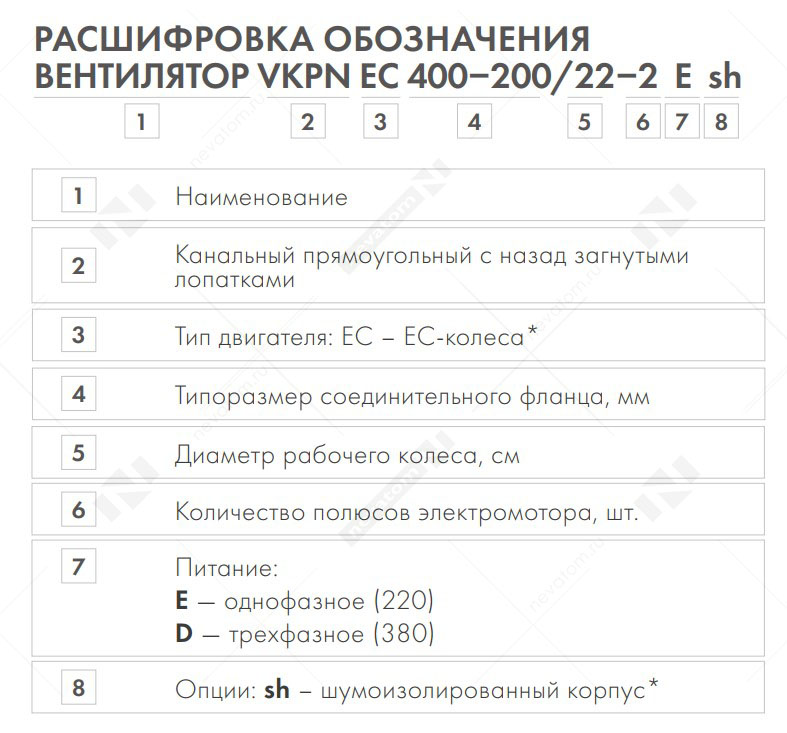

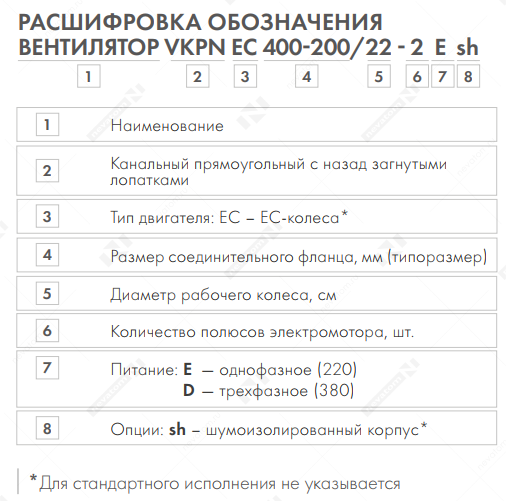

ВАРИАНТЫ ИСПОЛНЕНИЙ VKPN

• — стандарт
sh — шумоизолированный корпус (опция)
ec — вентилятор с электронно-коммутируемым двигателем

ПРЕИМУЩЕСТВА И КОНСТРУКЦИЯ VKPN

Корпус из оцинкованной стали
Рабочее колесо из алюминия или оцинкованной стали
Встроенная термозащита двигателя
Возможен вариант с выводом контактов для подключения внешнего устройства термозащиты
Возможность регулировать скорость
Монтаж в любом положении

ШУМОИЗОЛИРУЮЩИЙ КОРПУС (sh) VKPN

Тепло- и шумоизоляция 50 мм из минеральной ваты.

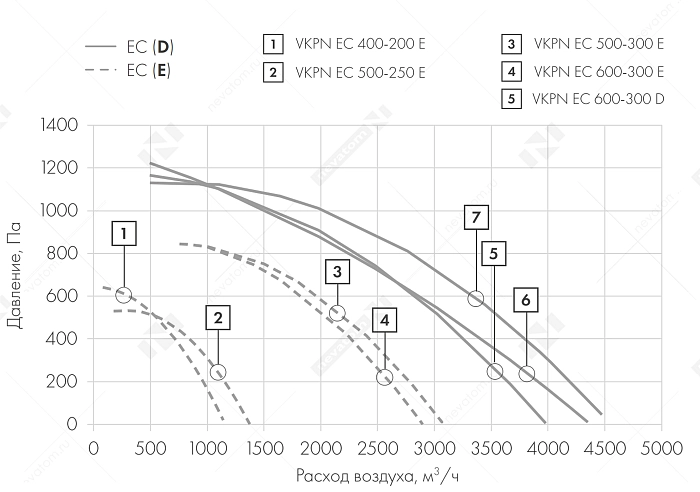

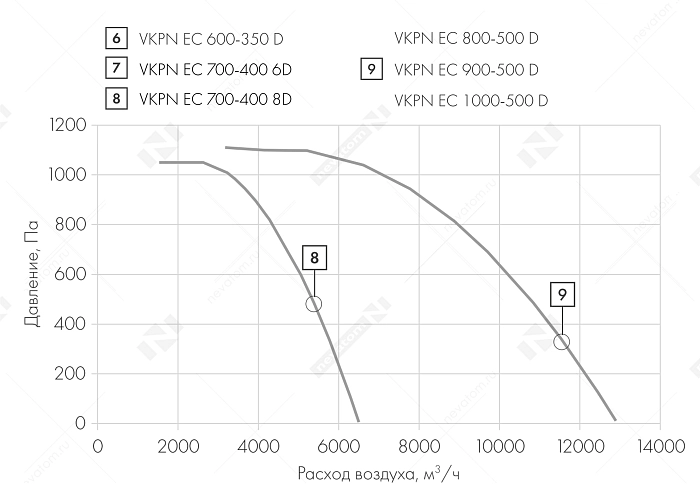

ПРЕИМУЩЕСТВА (ec) VKPN:

Высокий КПД
Встроенный блок автоматики для плавной и точной регулировки оборотов
Высокое давление, стабильный воздушный поток
Экономия электроэнергии по сравнению с обычными АС–двигателями
Малые пусковые токи
Низкий уровень шума

Гарантийный срок — 18 месяцев.

Возможно изготовление изделий с требуемыми характеристиками по индивидуальному заказу. Для просчета нужной комплектации заполните форму заявки на расчет нестандартного оборудования.

Подбор товаров

Если не нашли товар с необходимыми параметрами, воспользуйтесь функцией “Рассчитать нестандарт”

Характеристики

Товарная группа	Вентиляторы
Категория	Канальные вентиляторы
Гарантия	18 мес.
Производитель	НЕВАТОМ
Страна производства	Россия
Исполнение	общего назначения
Направление лопаток	вперед загнутые, назад загнутые
Материал рабочего колеса	оцинкованная сталь
Материал корпуса	оцинкованная сталь
Климатическое исполнение по ГОСТ 15150	У
Категория размещения по ГОСТ 15150	3
Положение монтажа	любое
Тип двигателя	EC-колесо, асинхронный (ГОСТ 31606-2012)
Класс защиты IP	IP54

Документы

Техническая документация
Каталог "Вентиляторы общего назначения: канальные, крышные, осевые"
8.19 Mb (pdf)
BIM-модель "Вентилятор VKP"
1 Mb (rfa)
BIM-модель "Вентилятор VKPN"
1.76 Mb (rfa)
Руководство по эксплуатации "VKP"
353.98 Kb (pdf)
Руководство по эксплуатации "VKP-sh"
408.45 Kb (pdf)
Руководство по эксплуатации "VKPN"
190.55 Kb (pdf)
Руководство по эксплуатации "VKPN-sh"
214.37 Kb (pdf)
Сертификат соответствия "Вентиляторы промышленные"
975.53 Kb (pdf)
Декларация соответствия "Вентиляторы промышленные общего назначения: канальные, крышные, осевые"
1.25 Mb (pdf)
Руководство по эксплуатации "VKPN EC"
657.95 Kb (pdf)
BIM-модель "Вентилятор VKPN EC"
744 Kb (rfa)
Сертификат соответствия "Вентиляторы промышленные общего назначения: канальные, крышные, осевые"
975.53 Kb (pdf)

Опции

Полезная информация

Общая информация о категории Канальные вентиляторы

Компания НЕВАТОМ изготавливает вентиляторы различных модификаций, которые используются как в простых вентиляционных системах, так и в более сложных системах кондиционирования. Вентиляторы устанавливают в круглые или прямоугольные каналы систем кондиционирования и вентиляции.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

Для изготовления канальных вентиляторов наша компания использует высококачественные материалы и комплектующие, обеспечивающие надежную работу оборудования в течение длительного времени. Все оборудование проходит пооперационный контроль качества.

ОБЩИЕ РЕКОМЕНДАЦИИ ПО МОНТАЖУ КАНАЛЬНЫХ ВЕНТИЛЯТОРОВ ОТ НЕВАТОМ

При монтаже вентиляторов соблюдайте требования из техпаспорта изделия
Устанавливайте гибкие вставки за вентилятором и перед ним
Устанавливайте перед вентилятором в системе воздуховодов фильтры для защиты от загрязнения оседающей пылью

Для уменьшения связанных с турбулентностью воздушного потока потерь соблюдайте следующие требования:

СО СТОРОНЫ ВСАСЫВАНИЯ:

Расстояние до ближайшей стены должно быть не менее 0,75 х диаметр воздуховода
Длина воздуховода на всасывании должна быть не менее 1 х диаметр воздуховода
Воздуховод на всасывании не должен иметь никаких препятствий для воздушного потока

СО СТОРОНЫ НАГНЕТАНИЯ:

Угол уменьшения поперечного сечения воздуховода должен быть менее 15°
Угол расширения сечения воздуховода должен быть менее 7°
Длина прямого участка воздуховода после вентилятора должна быть не менее 3 х диаметр воздуховода
Избегайте отводов под углом 90°
Используйте отводы под углом 45°

Возможно изготовление изделий с требуемыми характеристиками по индивидуальному заказу. Для просчета нужной комплектации заполните форму заявки на расчет нестандартного оборудования.

Общая информация о группе товаров Вентиляторы

НЕВАТОМ производит вентиляторы различных модификаций, которые используют как в простых вентиляционных системах, так и в более сложных системах кондиционирования. Вентиляторы обеспечивают механическую тягу в системах общеобменной, приточной и вытяжной вентиляции и кондиционирования.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

В НЕВАТОМ вентиляторы изготавливают из высококачественных материалов и комплектующих. Они обеспечивают надежную работу оборудования в течение длительного времени. Все оборудование проходит пооперационный контроль качества.

Вентиляторы устанавливают в прямоугольных или круглых каналах систем кондиционирования и вентиляции. Их используют в промышленных, жилых и общественных зданиях.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРОВ

Все вентиляторы предназначены для удаления воздуха и других невзрывоопасных газовоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, а температура не выше температуры, указанной в технических характеристиках вентиляторов. В перемещаемых средах не должны присутствовать липкие вещества, абразивные и волокнистые материалы. Содержание пыли и других твердых примесей не должно быть более 0,1 г/м³.

Вентилятор не требует обслуживания в процессе работы при соблюдении потребителем правил эксплуатации.

РЕГУЛИРОВАНИЕ ОБОРОТОВ ДВИГАТЕЛЯ ВЕНТИЛЯТОРОВ

Производительность вентиляторов можно регулировать, изменяя скорость вращения двигателя. Число оборотов двигателя изменяют с помощью частотных преобразователей, симисторных регуляторов или ступенчатых трансформаторных регуляторов.
