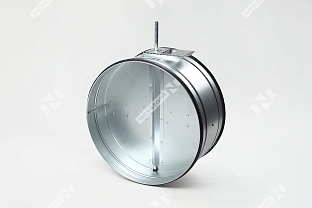

ЗАСЛОНКИ КРУГЛОГО СЕЧЕНИЯ

Заслонки предназначены для регулирования расхода воздуха и невзрывоопасных воздушных смесей в системах вентиляции, кондиционирования и воздушного отопления, а также в других санитарно-технических системах с рабочим давлением до 1500 Па.

Заслонки изготавливают из оцинкованной стали. По запросу возможно изготовление из черной или коррозионностойкой стали *.

Исполнение заслонки предусматривает ручное или механическое управление (площадку под электропривод), при этом электропривод необходимо заказывать отдельно, а рукоятка для ручного привода входит в комплект поставки. Фиксацию положения лопатки при ручном управлении осуществляют с помощью болта.

Присоединительные патрубки делают в форме ниппельного соединения, ниппельного соединения с резиновыми уплотнителями или фланцевого соединения.

Заслонки диаметром до 700 мм изготавливают в однолопаточном исполнении. Если диаметр равен или больше 700 мм, то их изготавливают в трехлопаточном исполнении **.

Максимальная скорость воздуха перед заслонкой – 12 м/с. Чтобы избежать повреждения лопаток, клапан устанавливают на расстоянии от трёх гидравлических диаметров сечения от вентилятора. Для заслонок диаметром от 800 мм рекомендуют плавный пуск вентилятора.

РАСЧЕТ ПОТЕРЬ ДАВЛЕНИЯ ДЛЯ ЗАСЛОНОК КРУГЛОГО СЕЧЕНИЯ

Потери давления можно рассчитать по формуле:

ΔP = 0,5§ρV2, где:

§ — коэффициент местного сопротивления
ρ — плотность воздуха, кг/м3
V — скорость воздуха через сечение заслонки, м/с

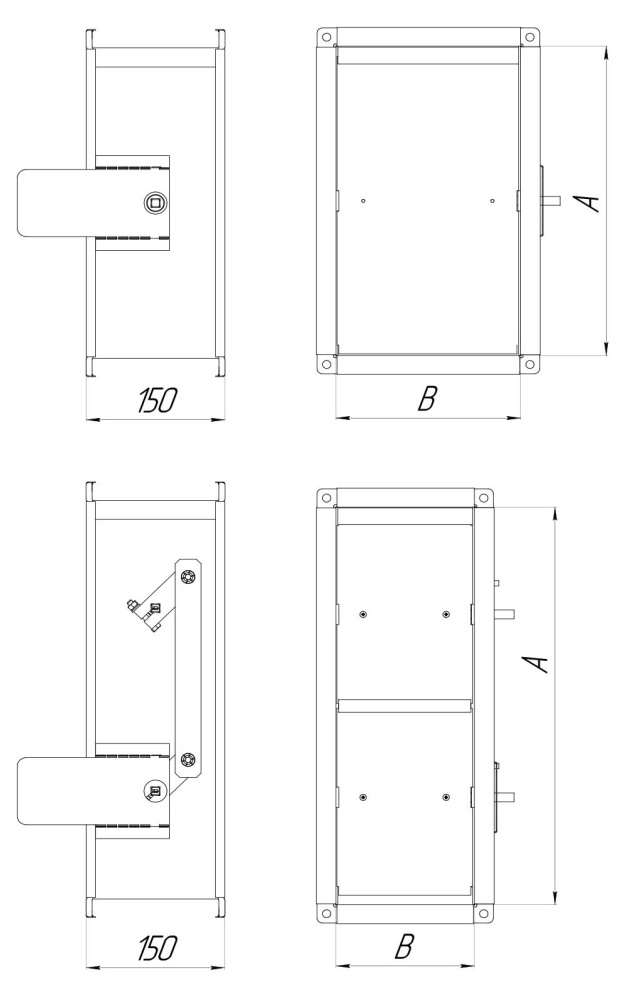

ЗАСЛОНКИ ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ

Заслонки *** регулируют расход воздуха и невзрывоопасных воздушных смесей в системах вентиляции, кондиционирования и воздушного отопления, а также в других санитарно-технических системах с рабочим давлением до 1500 Па.

Максимальная скорость воздуха перед заслонкой – 12 м/с. Чтобы избежать повреждения лопаток, клапан устанавливают на расстоянии от трех гидравлических диаметров сечения от вентилятора. Корпус и регулирующую лопатку изготавливают из оцинкованной стали. По запросу возможно изготовление из черной или коррозионностойкой стали.

Исполнение заслонки предусматривает ручное или механическое управление (площадку под электропривод), при этом электропривод необходимо заказывать отдельно, а рукоятка для ручного привода входит в комплект поставки. Фиксацию положения лопатки при ручном управлении осуществляют с помощью болта.

Заслонки используют два вида соединений: шинореечное и интегрированный фланец. Интегрированный фланец подразделяют на TDC и IF, они имеют разные ограничения.

Возможно изготовление изделий с требуемыми характеристиками по индивидуальному заказу. Необходимо заполнить опросный лист для просчета комплектации.

* Только корпус и лопатки
** В заслонках трехлопаточного исполнения центральная лопатка имеет вылет за пределы корпуса
*** Внешний вид может отличаться от представленного в каталоге. Это связано с тем, что инженеры НЕВАТОМ могут изменить тип соединения. В любом случае это никак не влияет на заявленные характеристики продукта
Подбор товаров

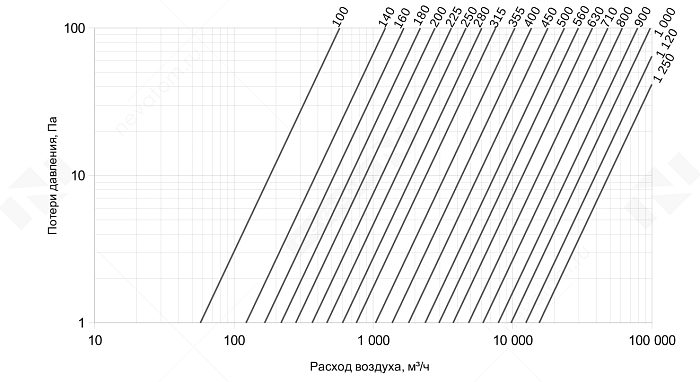

График рабочих характеристик
Показаны 1 – 12 из 17 объектов, соответствующих запросу:
Сортировать по:
  • Заслонка-Э-100-оц.-р.р купить | НЕВАТОМ
    Арт. 00-00052117
    1 120
  • Заслонка-Э-125-оц.-р.р купить | НЕВАТОМ
    Арт. 00-00052118
    1 150
  • Заслонка-Э-160-оц.-р.р купить | НЕВАТОМ
    Арт. 00-00007969
    1 200
  • Заслонка-Э-200-оц.-р.р купить | НЕВАТОМ
    Арт. 00-00052119
    1 340
  • Заслонка-Э-250-оц.-р.р купить | НЕВАТОМ
    Арт. 00-00052120
    1 420
  • Заслонка-Э-315-оц.-р.р купить | НЕВАТОМ
    Арт. 00-00052121
    1 630
  • Заслонка-Э-355-оц.-р.р купить | НЕВАТОМ
    Арт. 00-00052123
    1 900
  • Заслонка-Э-450-оц.-р.р купить | НЕВАТОМ
    Арт. 00-00052124
    2 620
  • Заслонка-Э-500-оц.-р.р купить | НЕВАТОМ
    Арт. 00-00052125
    2 620
  • Заслонка-Э-560-оц.-р.р купить | НЕВАТОМ
    Арт. 00-00052126
    2 750
  • Заслонка-Э-630-оц.-р.р купить | НЕВАТОМ
    Арт. 00-00052127
    3 300
  • Заслонка-Э-710-оц.-ф.ф купить | НЕВАТОМ
    Арт. 00-00055547
    10 260
Показывать объектов на странице
Страница
Характеристики
Товарная группа Клапаны
Категория Заслонки и шиберы
Гарантия 24 мес.
Производитель НЕВАТОМ
Страна производства Россия
Исполнение общего назначения
Максимальная температура перемещаемой среды 80 °С
Максимальная скорость в сечении 12 м/с
Материал корпуса оцинкованная сталь
Материал заслонки / лопатки(-ок) оцинкованная сталь
