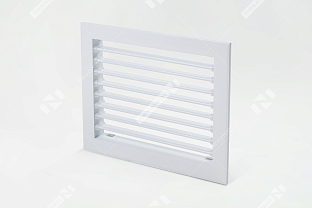

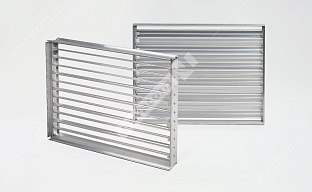

Решетки вентиляционные внутренние РВ-1, РВ-2

от ₽ 364
К товарам
Описание
Регулируемые вентиляционные решетки распределяют потоки приточного и вытяжного воздуха в системах вентиляции, кондиционирования и воздушного отопления.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

 Подвижные жалюзи, установленные в пластиковые втулки, эффективно распределяют потоки воздуха.

Корпус решетки и жалюзи изготовлены из алюминиевого профиля, окрашенного методом порошкового напыления. Стандартный цвет — белый (RAL 9016). По заказу доступно окрашивание в любой цвет по каталогу RAL.

Минимальный размер решеток — 100х100 мм.
Решетки изготавливают с шагом 50 мм.

Для регулирования расхода воздуха на решетки РВ устанавливают регуляторы расхода воздуха (РРВ), которые заказывают отдельно.

Вентиляционные решетки делают односекционными при В ≤ 600 мм, а при В > 600 мм — многосекционными с промежуточной стойкой. Размер в каждой секции должен быть ≤ 500 мм.

В многосекционные решетки устанавливают два регулятора расхода воздуха РРВ одинаковых размеров.

КОМПЛЕКТНОСТЬ

Вентиляционные решетки поставляются в комплекте с пружинными фиксаторами.
Монтажную раму необходимо заказывать отдельно.


ОГРАНИЧЕНИЕ РАЗМЕРОВ РВ-1/РВ-2

A – от 100 мм до 600 мм, шаг – 50 мм
В – от 100 мм до 1500 мм, шаг – 50мм

КРАТКОЕ ОПИСАНИЕ МОНТАЖА

1. Рамку монтажную установить в воздуховод и зафиксировать саморезами по металлу (рекомендован саморез 3,5х13 DIN968).
2. Решетку вентиляционную РВ установить в проем монтажной рамки и зафиксировать монтажными клипсами, входящими в комплект поставки решетки.


ПРИМЕЧАНИЕ

Возможна установка решетки РВ совместно с регулятором расхода воздуха РРВ. Схема монтажа и принцип установки приведены в разделе «Регулятор расхода воздуха РРВ».
Рамка монтажная не входит в комплект поставки регулятора расхода воздуха РРВ, ее следует заказывать отдельно.
Монтажная рамка представляет собой врезку. Врезка заказывается в размер необходимого сечения РВ (А-6)х(В-6), высота врезки = 50 мм.
Тип соединения «голый край». Для решетки типоразмера 200х200 необходимо заказать врезку сечением 194х194.

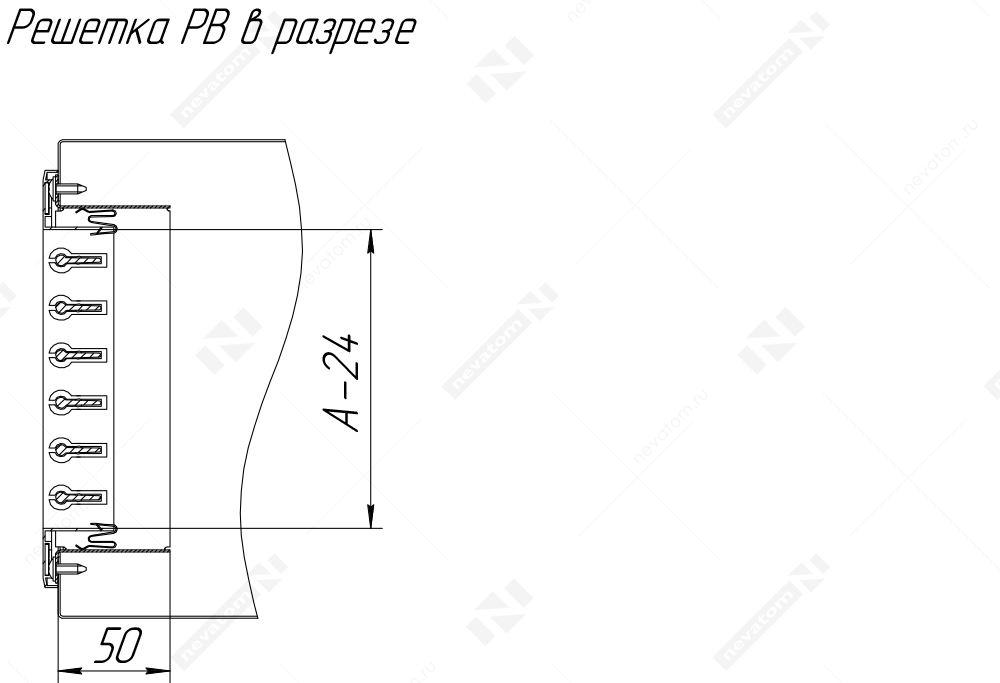

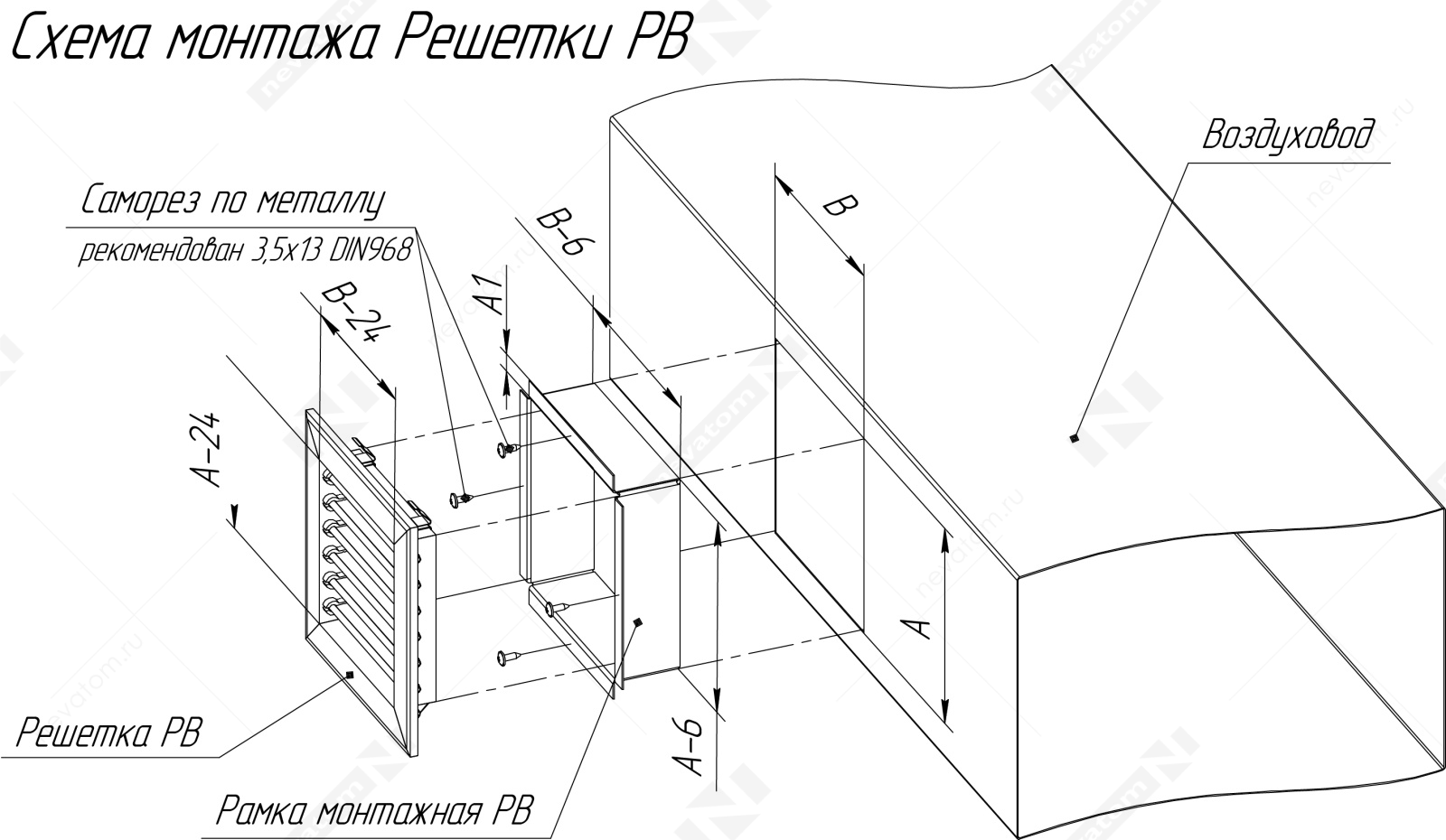

Схема монтажа Решетки РВ_для вики.png

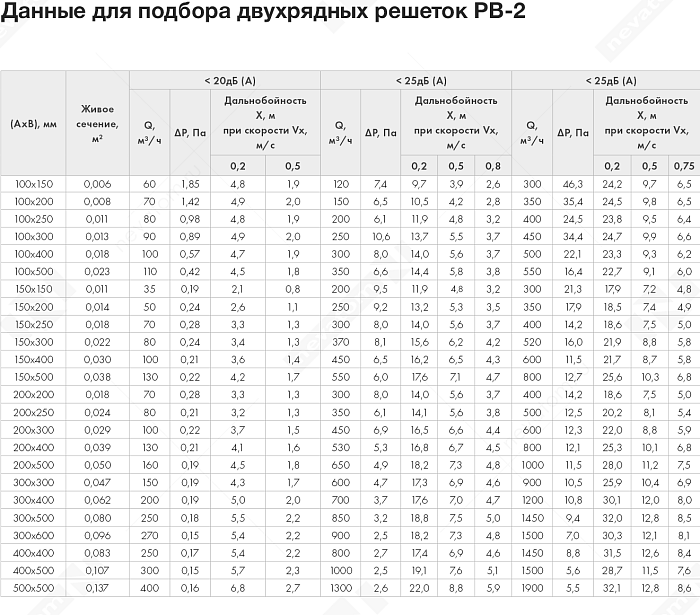

Подбор товаров

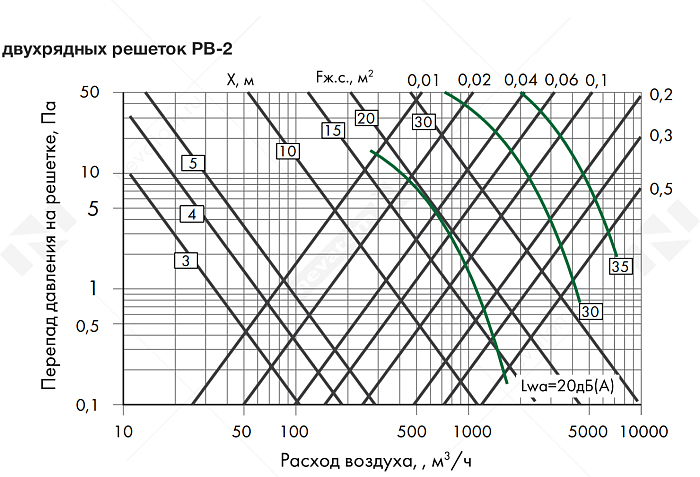

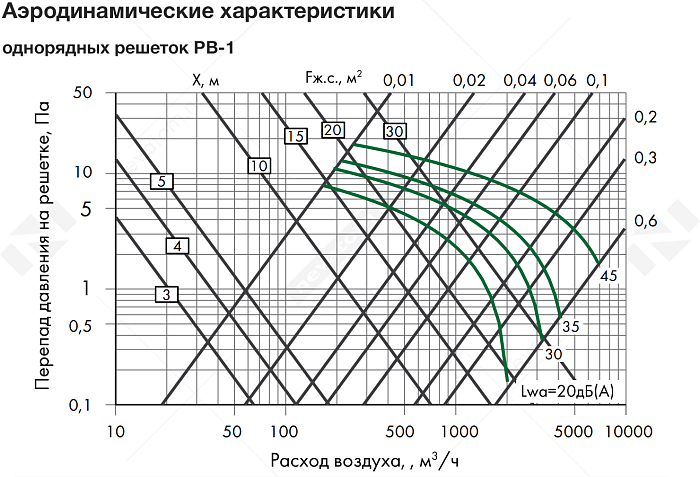

График рабочих характеристик

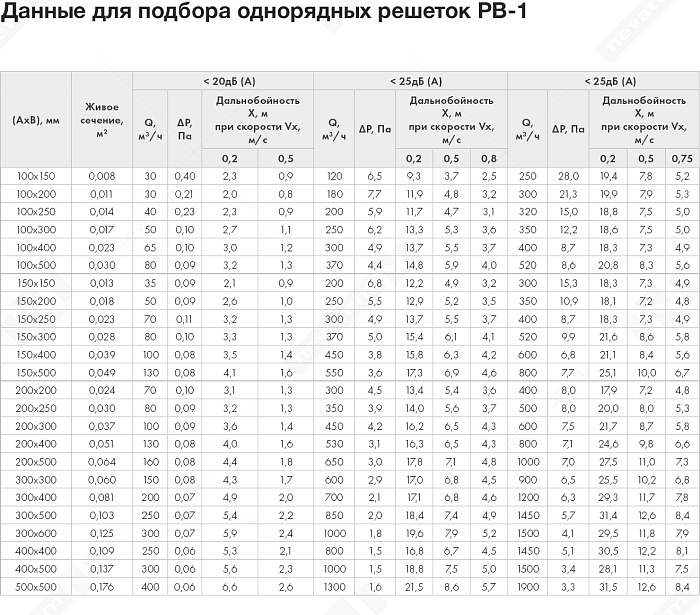

График рабочих характеристик

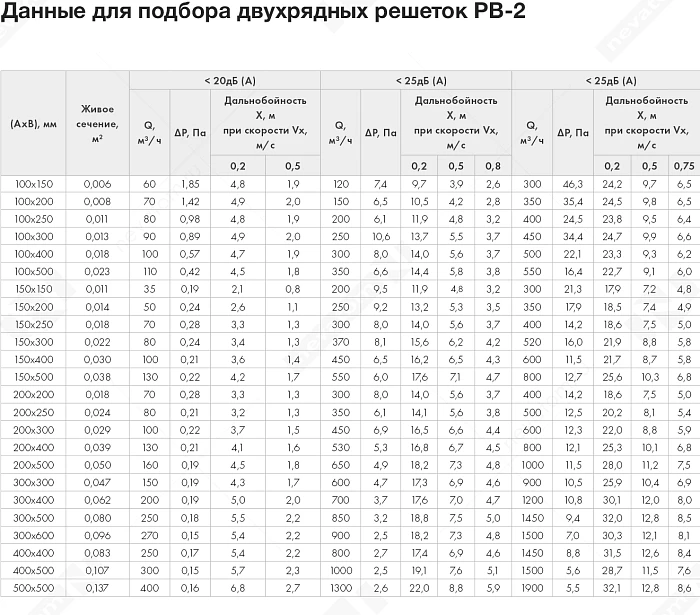

График рабочих характеристик

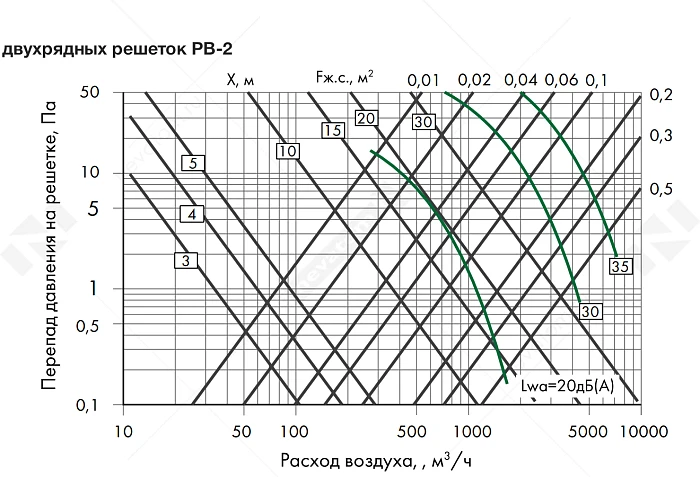

График рабочих характеристик
Показаны 1 – 12 из 124 объектов, соответствующих запросу:
Сортировать по:
  • Решетка РВ-1-100*100-3-RAL9016 купить | НЕВАТОМ
    Арт. 00-00052702
    364
  • Решетка РВ-1-100*150-3-RAL9016 купить | НЕВАТОМ
    Арт. 00-00052725
    437
  • Решетка РВ-1-100*200-3-RAL9016 купить | НЕВАТОМ
    Арт. 00-00052704
    513
  • Решетка РВ-1-100*250-3-RAL9016 купить | НЕВАТОМ
    Арт. 00-00052715
    587
  • Решетка РВ-1-100*300-3-RAL9016 купить | НЕВАТОМ
    Арт. 00-00052703
    661
  • Решетка РВ-1-100*400-3-RAL9016 купить | НЕВАТОМ
    Арт. 00-00052719
    810
  • Решетка РВ-1-100*500-3-RAL9016 купить | НЕВАТОМ
    Арт. 00-00056941
    959
  • Решетка РВ-1-100*600-3-RAL9016 купить | НЕВАТОМ
    Арт. 00-00056942
    1 108
  • Решетка РВ-1-150*150-6-RAL9016 купить | НЕВАТОМ
    Арт. 00-00052705
    572
  • Решетка РВ-1-150*200-6-RAL9016 купить | НЕВАТОМ
    Арт. 00-00052720
    680
  • Решетка РВ-1-150*250-6-RAL9016 купить | НЕВАТОМ
    Арт. 00-00052724
    788
  • Решетка РВ-1-150*300-6-RAL9016 купить | НЕВАТОМ
    Арт. 00-00052710
    897
Показывать объектов на странице
Страница
Если не нашли товар с необходимыми параметрами, воспользуйтесь функцией “Рассчитать нестандарт”
Характеристики
Товарная группа Воздухораспределители
Категория Решетки
Гарантия 24 мес.
Производитель НЕВАТОМ
Страна производства Россия
Исполнение общего назначения
Материал корпуса алюминий
Документы
Опции
Полезная информация

Общая информация о категории Решетки

Решетки предназначены для подачи и удаления воздуха в системах вентиляции и кондиционирования.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

Решетки бывают приточными и вытяжными, регулируемыми и нерегулируемыми. Регулируемые решетки делят по направлению воздушного потока.

Существуют варианты, которые направляют воздух только по горизонтали, и варианты, которые направляют воздух одновременно по горизонтали и вертикали.

Общая информация о группе товаров Воздухораспределители

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».
С этим товаром покупают:
Микропроц. регулятор температуры МРТ220.14-16
купить | НЕВАТОМ
Реле защиты ТР 220 купить | НЕВАТОМ
Арт. 00-00046932
6 540

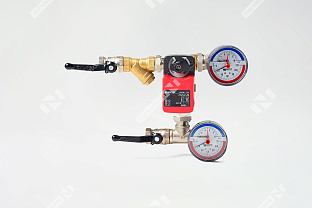

Смесительный узел SU OW 3-4,0 купить | НЕВАТОМ
